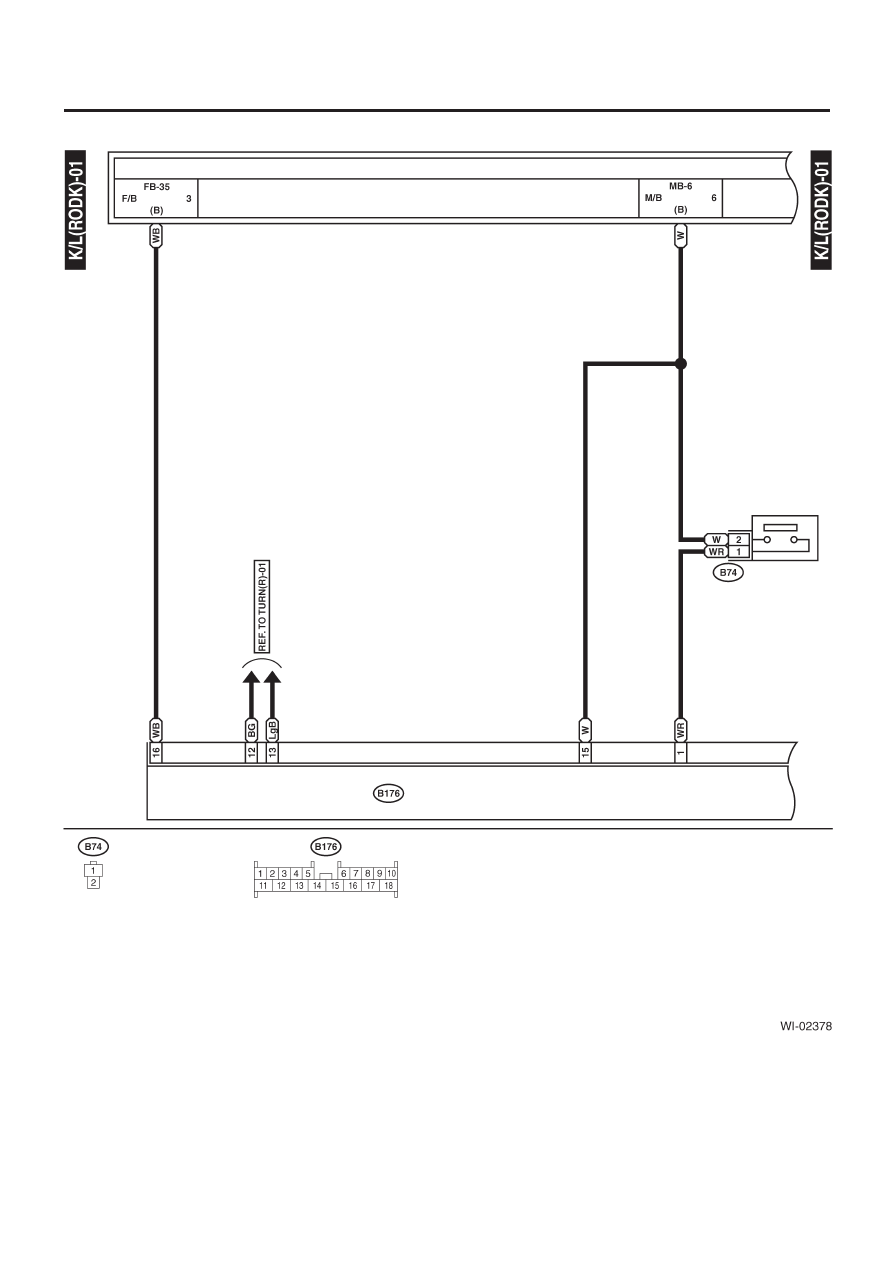

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-191

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD БЕЗ ДВОЙНОГО ЗАМКА

К питанию

Предох. №

Предох. №

Предупреждающий
переключатель ключа

Модуль управления доступом без ключа

Черный

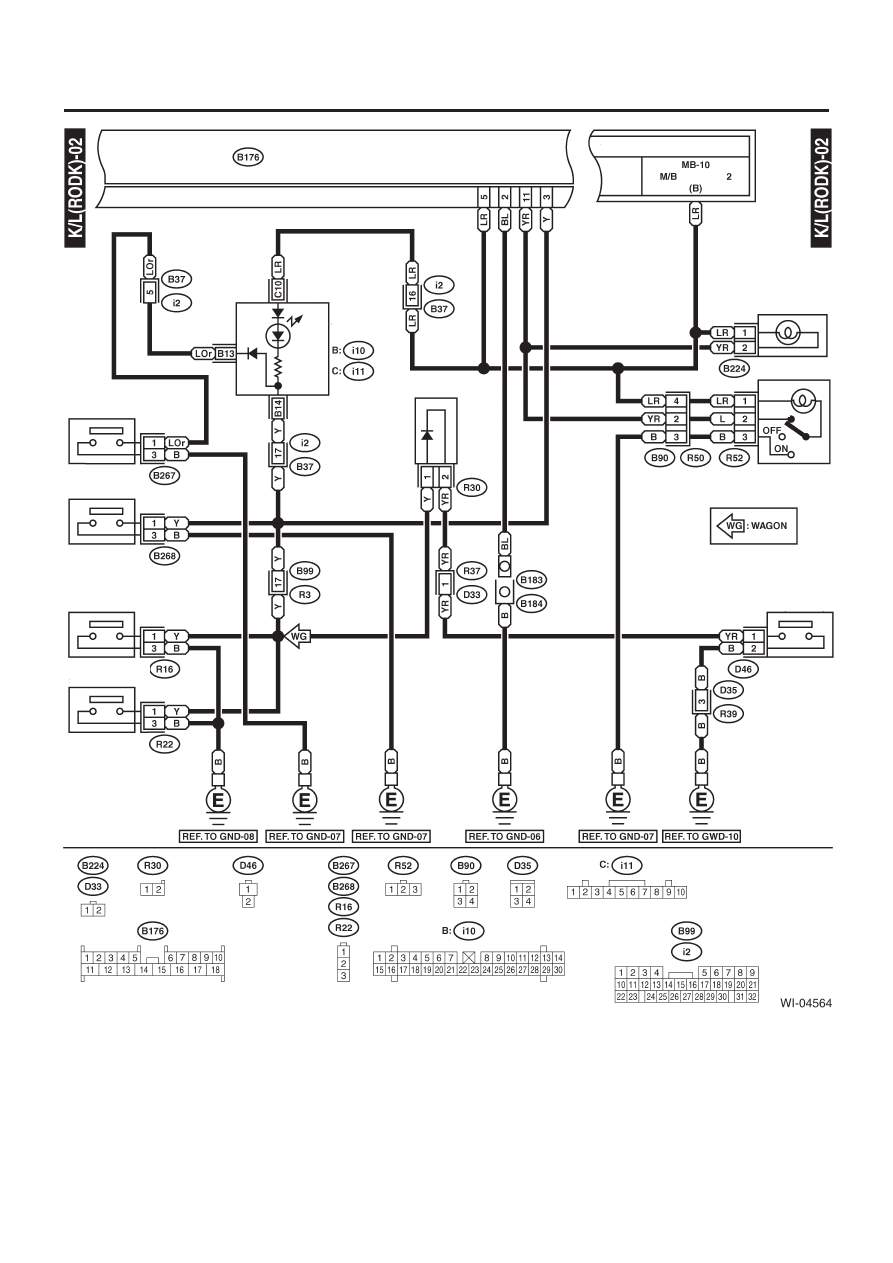

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-192

СИСТЕМА ПРОВОДКИ

Модуль управления доступом без ключа

К питанию

Предох. №

Комбинацион-
ный прибор

Переключатель
передней двери RH

Переключатель
передней двери LH

Переключатель
задней двери RH

Переключатель
задней двери LH

Диод

(wagon)

Коннектор
ввода кода

Освещение
переключателя зажигания

Освещение салона

Переключатель защелки
задней дверцы (wagon)

Черный

Черный

Синий

Зеленый

Зеленый

Дверь

Дверь

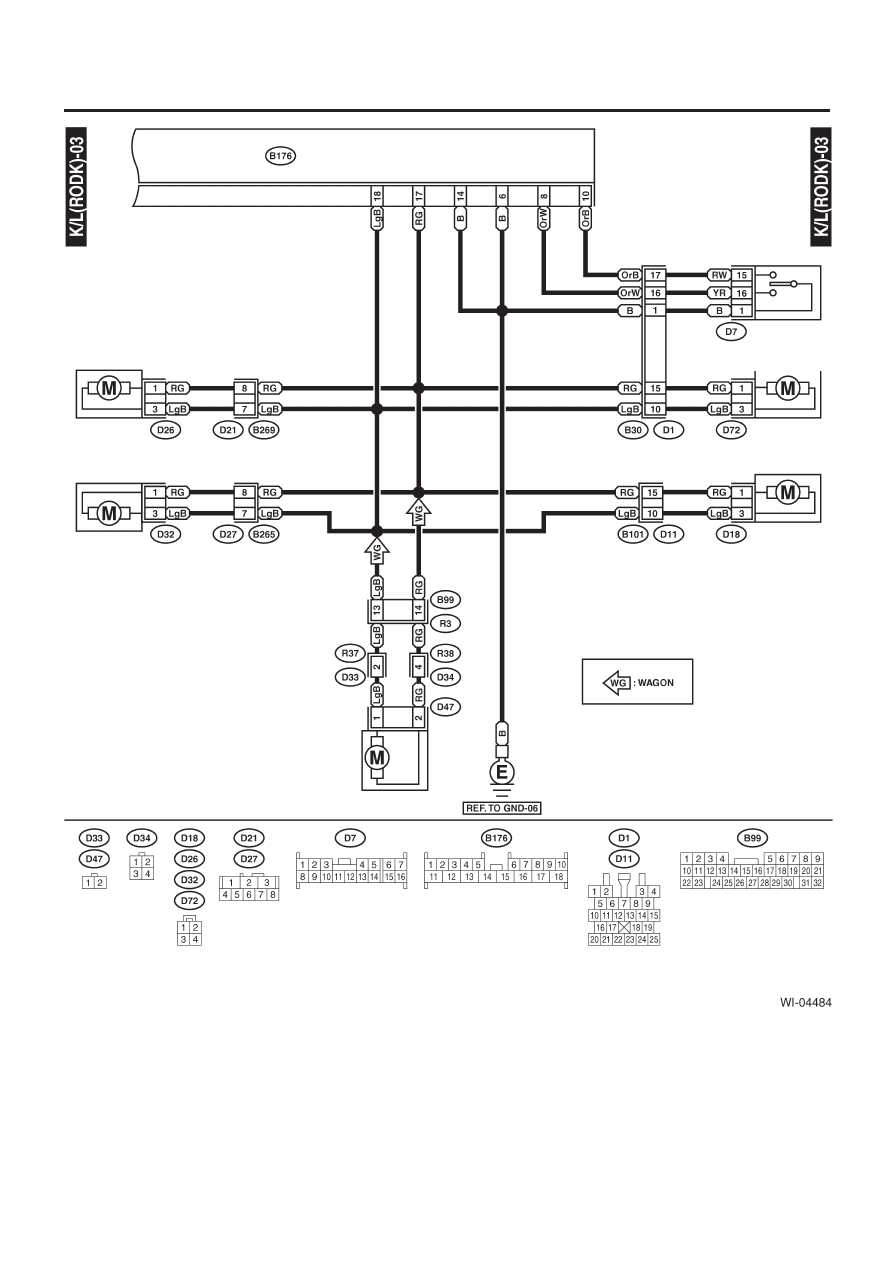

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-193

СИСТЕМА ПРОВОДКИ

Модуль управления доступом без ключа

Исполнительный механизм
замка задней двери LH

Исполнительный механизм
замка задней двери RH

Переключатель замка двери

Исполнительный механизм замка
передней двери (сторона водителя)

Исполнительный механизм замка
передней двери (сторона пассажира)

Исполнительный механизм

защелки задней дверцы (wagon)

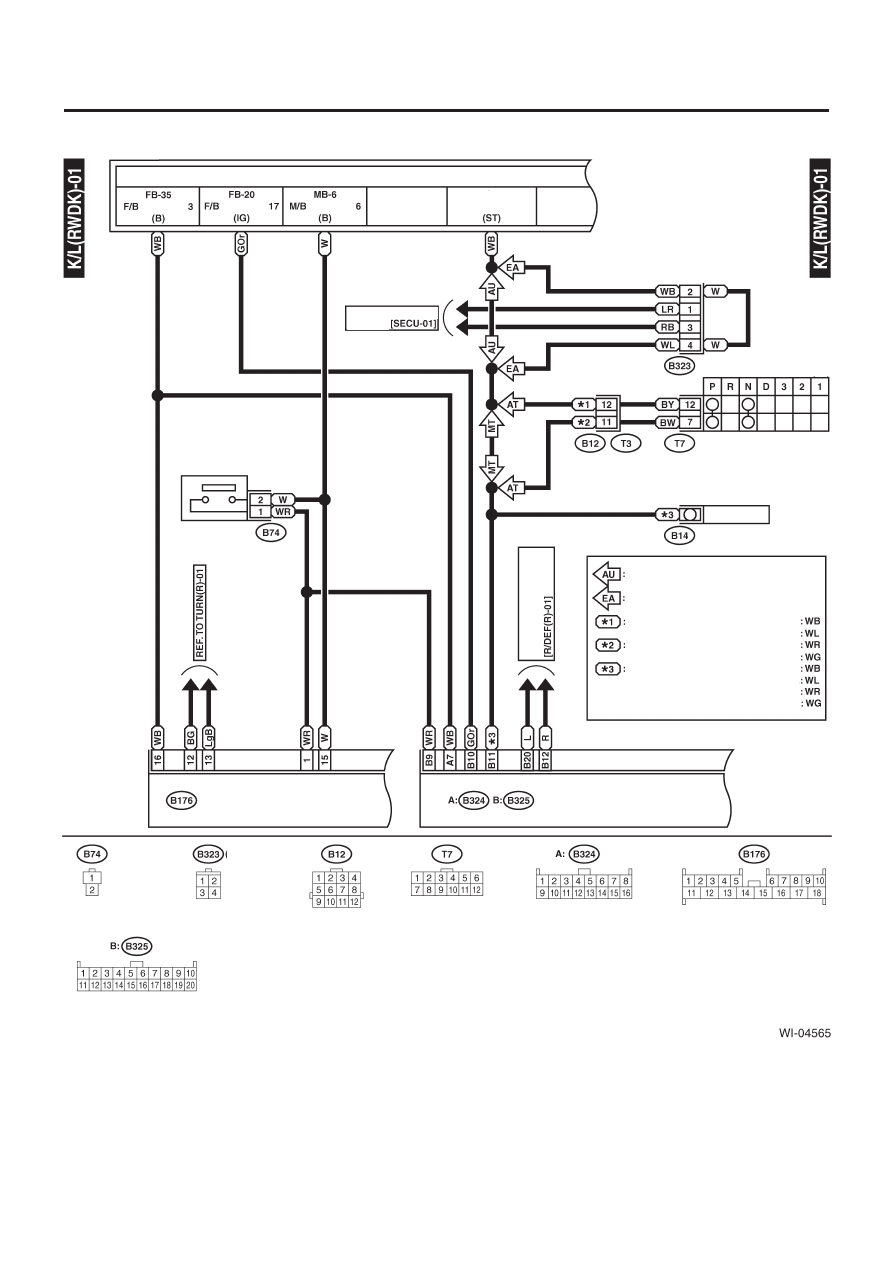

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-194

СИСТЕМА ПРОВОДКИ

3. МОДЕЛЬ RHD С ДВОЙНЫМ ЗАМКОМ

К питанию

Предох. №

Предох. №

Предох. №

Предупреждающий
переключатель ключа

Модуль управления двойным замком

Черный

Синий

Серый

Серый

Переключатель

зажигания ST

См. систему безопансости

(охраны)

Реле безопасности (охраны)

Ингибиторный переключатель (АТ)

Модуль управления доступом без ключа

См. систему разморажи-

вателя заднего стекла

Мотор стартера

Модель для Австралии

Модель, кроме Австралии

Модель для Австралии
Модель, кроме Австралии

Модель для Австралии
Модель, кроме Австралии

Модель МТ для Австралии

Модель МТ, кроме Австралии

Модель АТ для Австралии

Модель АТ, кроме Австралии
