СИСТЕМА ИММОБИЛАЙЗЕРА

WI-187

СИСТЕМА ПРОВОДКИ

Модуль управления иммобилайзером

Диод

(wagon)

Антенна

Переключатель
передней двери LH

Переключатель
задней двери RH

Переключатель
задней двери LH

Переключатель защелки
задней дверцы (wagon)

Черный

Коричневый

Черный

Синий

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-188

СИСТЕМА ПРОВОДКИ

21. Система доступа без ключа

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Предупреждающий
переключатель ключа

Модуль управления доступом без ключа

Черный

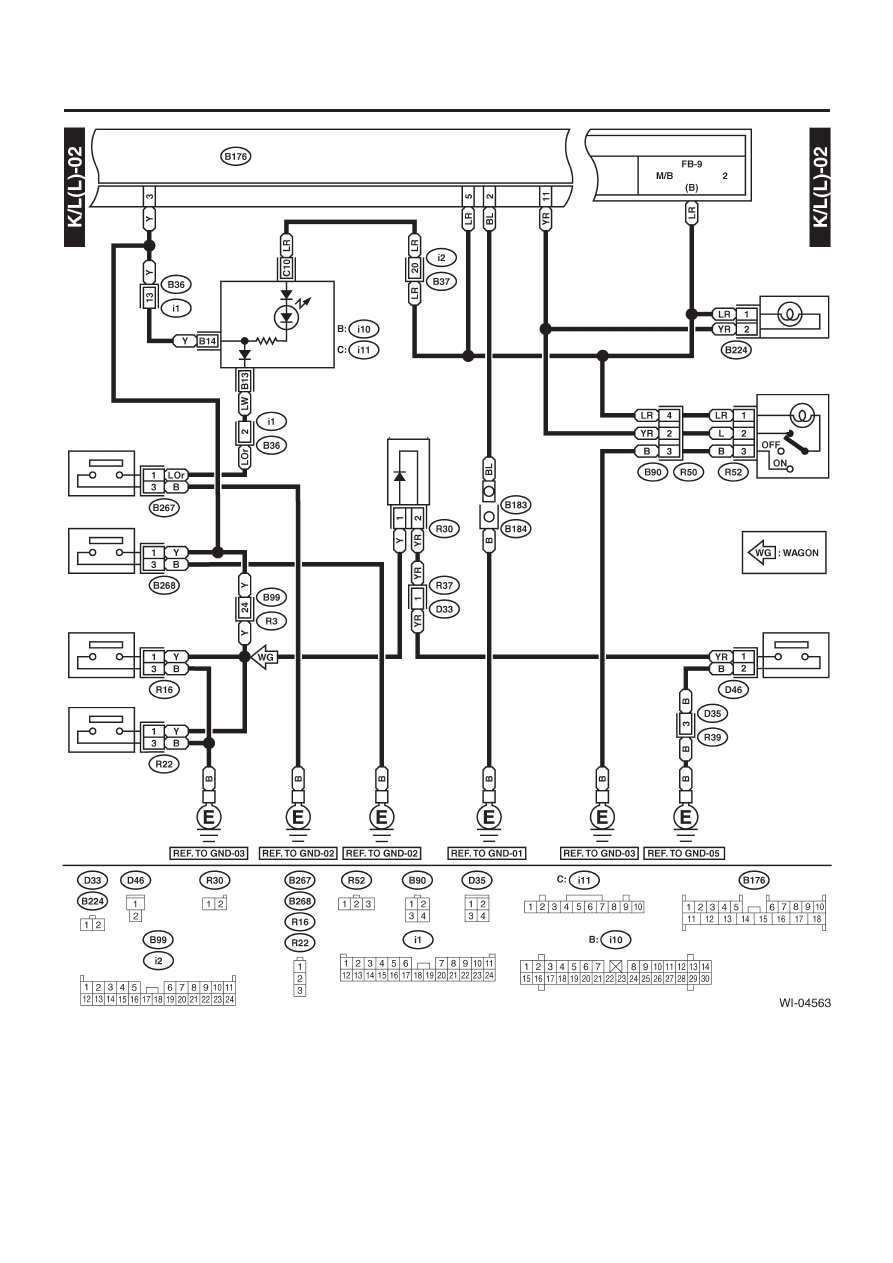

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-189

СИСТЕМА ПРОВОДКИ

Модуль управления доступом без ключа

К питанию

Предох. №

Комбинацион-
ный прибор

Переключатель
передней двери LH

Переключатель
передней двери RH

Переключатель
задней двери RH

Переключатель
задней двери LH

Диод

(wagon)

Коннектор
ввода кода

Освещение
переключателя зажигания

Освещение салона

Дверь

Дверь

Переключатель защелки
задней дверцы (wagon)

Черный

Черный

Синий

Коричневый

Зеленый

Зеленый

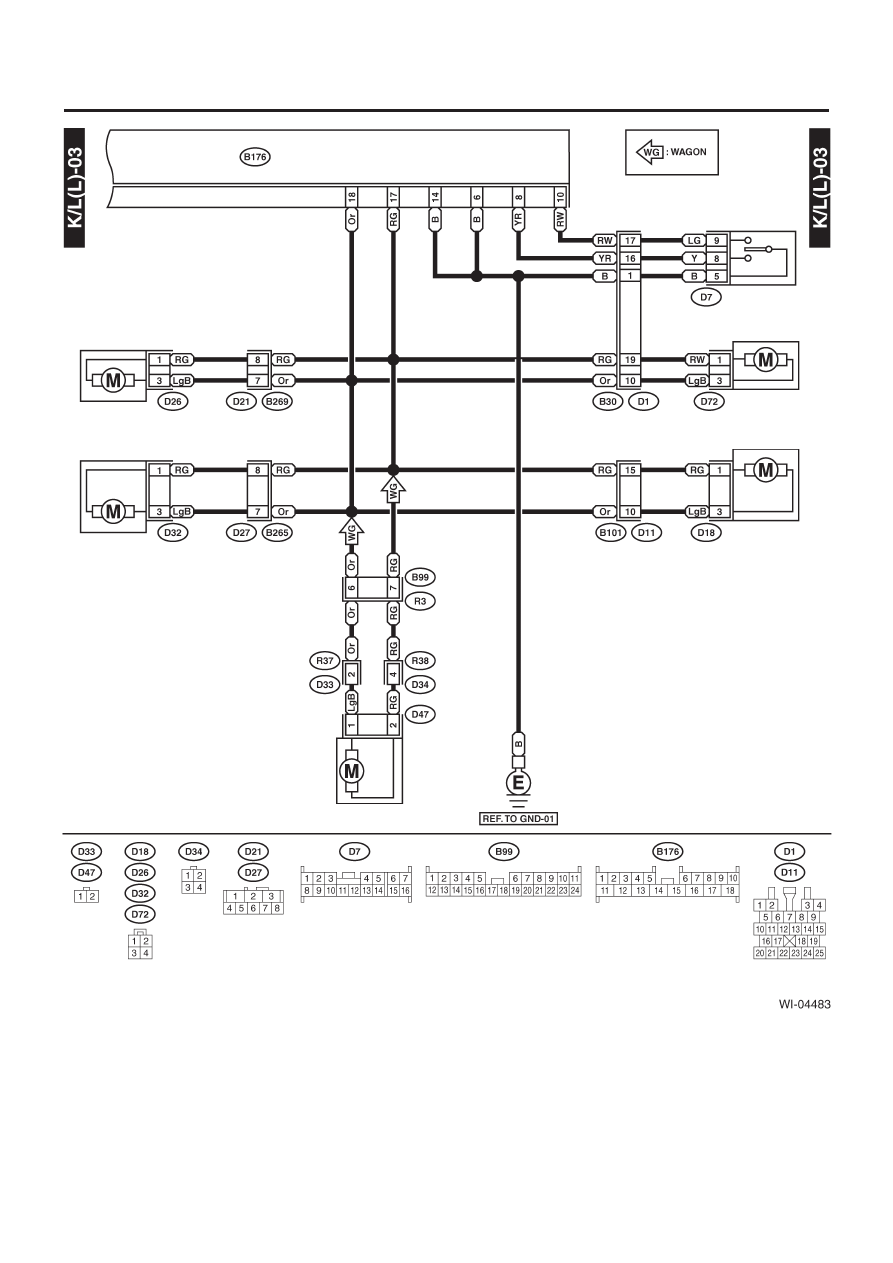

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-190

СИСТЕМА ПРОВОДКИ

Модуль управления доступом без ключа

Исполнительный механизм
замка задней двери LH

Исполнительный механизм
замка задней двери RH

Переключатель замка двери

Исполнительный механизм
замка передней двери
(сторона водителя)

Исполнительный механизм
замка передней двери
(сторона пассажира)

Исполнительный механизм

защелки задней дверцы (wagon)
