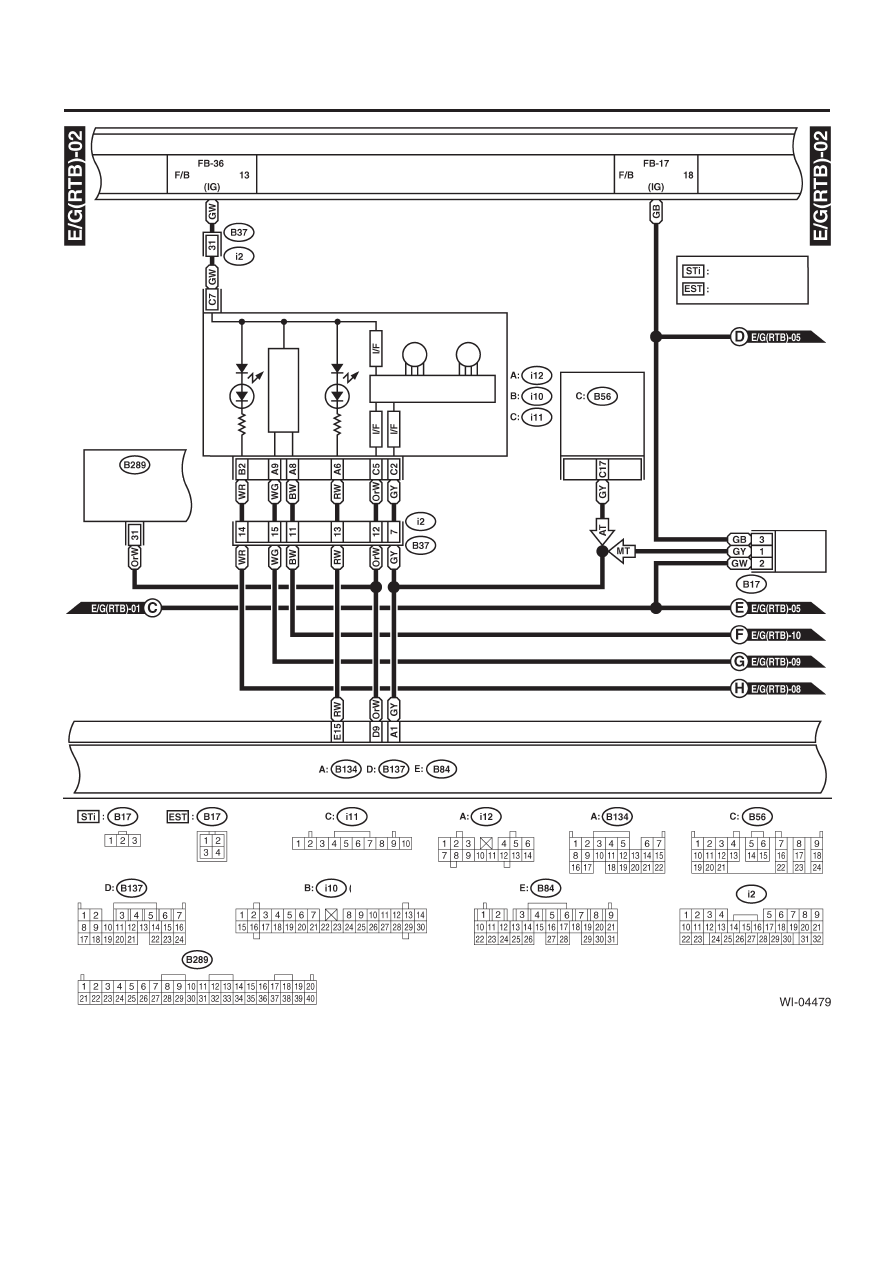

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-167

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Спидометр

Тахометр

Комбинационный
прибор

Модуль

управления

трансмиссией

(АТ)

Микрокомпьютер

Предупреждающий световой

сигнал давления масла

Измеритель

температуры

Световой индикатор

неполадки

Датчик скорости
автомобиля (МТ)

Модуль управления двигателем

Черный

Зеленый

Зеленый

Зеленый

Зеленый

Модель STi

Кроме модели STi

Модуль управления
контролируемого
водителем межосевого
дифференциала

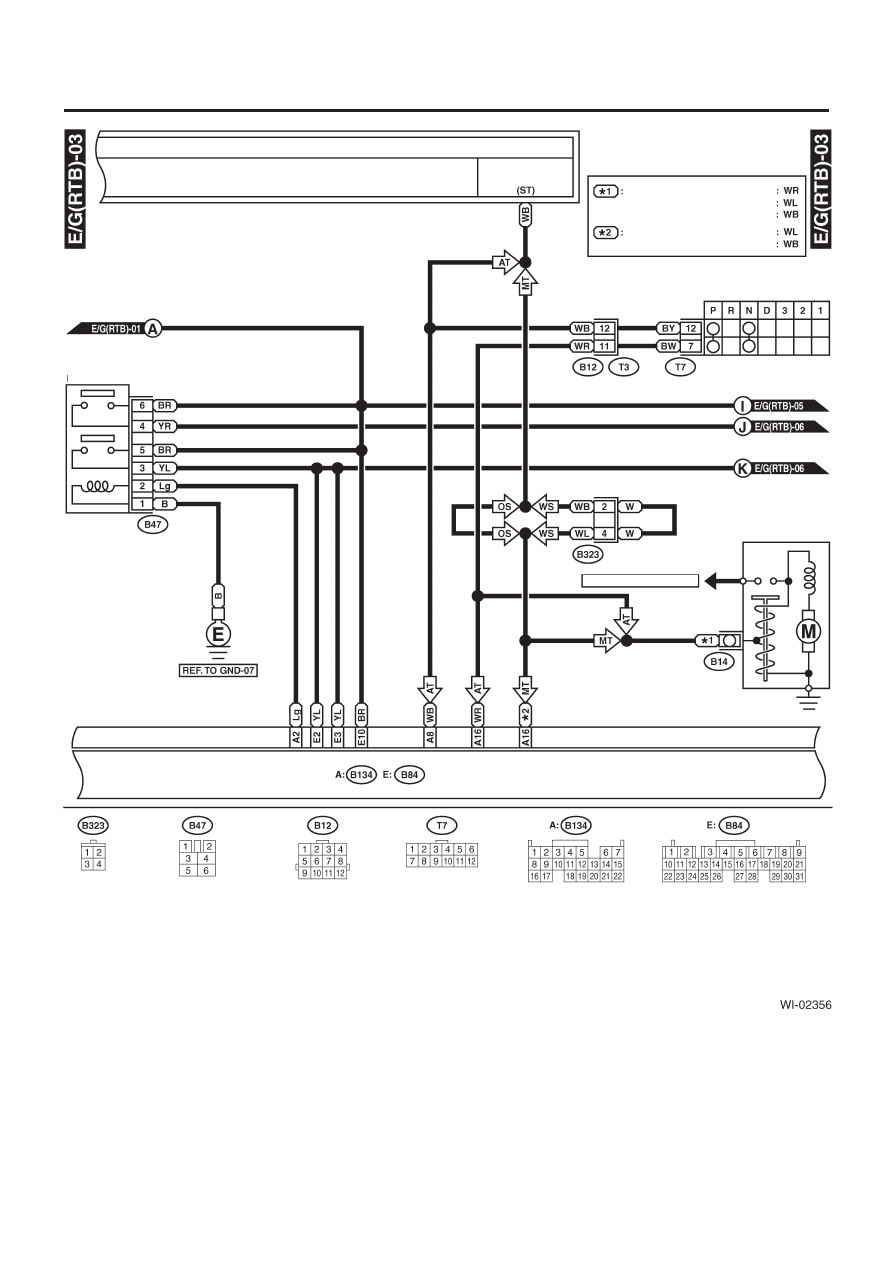

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-168

СИСТЕМА ПРОВОДКИ

К питанию

Переключатель

зажигания ST

Ингибиторный переключатель (АТ)

Главное реле

К клемме аккумулятора

Реле охраны

Мотор стартера

Модуль управления двигателем

Синий

Коричневый

Модель АТ

Модель МТ с охраной

Модель МТ без охраны

Модель с охраной

Модель без охраны

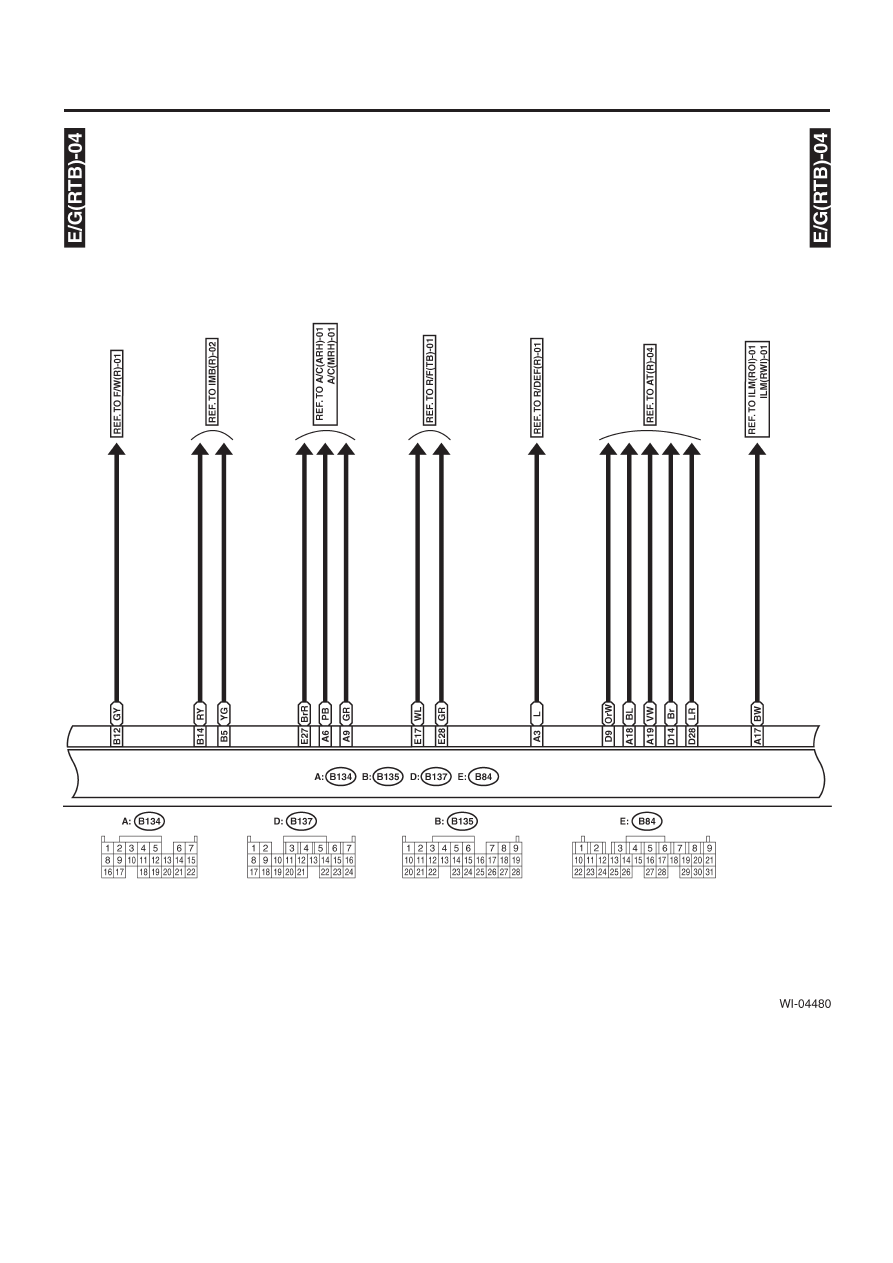

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-169

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

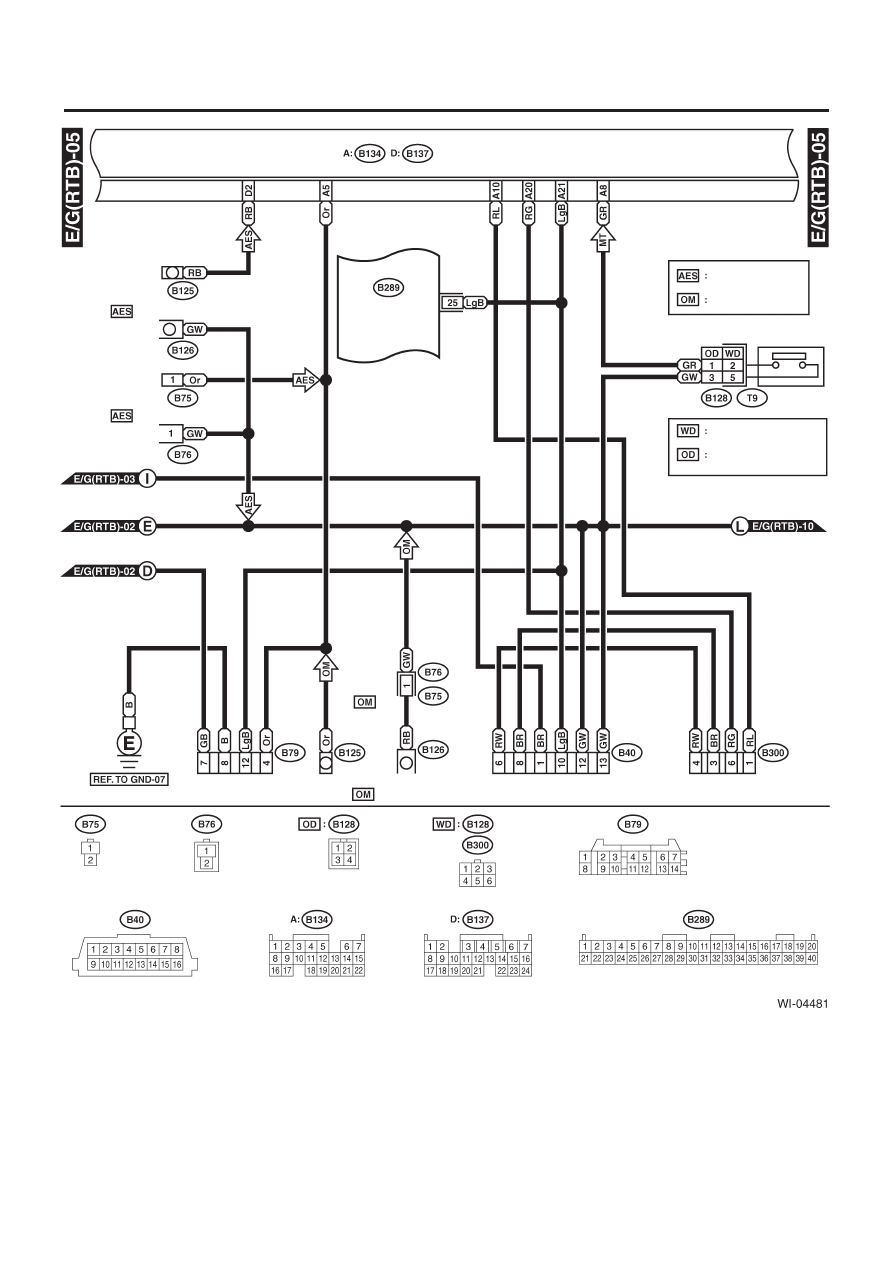

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-170

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Переключатель
нейтрального положения (МТ)

Коннектор

тестового

режима

Ограничительный коннектор

Коннектор конца линии

Ограничительный

коннектор конца линии

Коннектор связи данных

Зеленый

Зеленый

Черный

Серый

Серый

Серый

Модуль управления
контролируемого
водителем межосевого
дифференциала

Модель для Австралии,
кроме STi

Другие модели

С контролируемым водителем
межосевым дифференциалом

Без контролируемого водителем
межосевого дифференциала

Коннектор
чтения памяти

Коннектор
тестового режима
