Subaru Impreza: система проводки. Руководство - часть 41

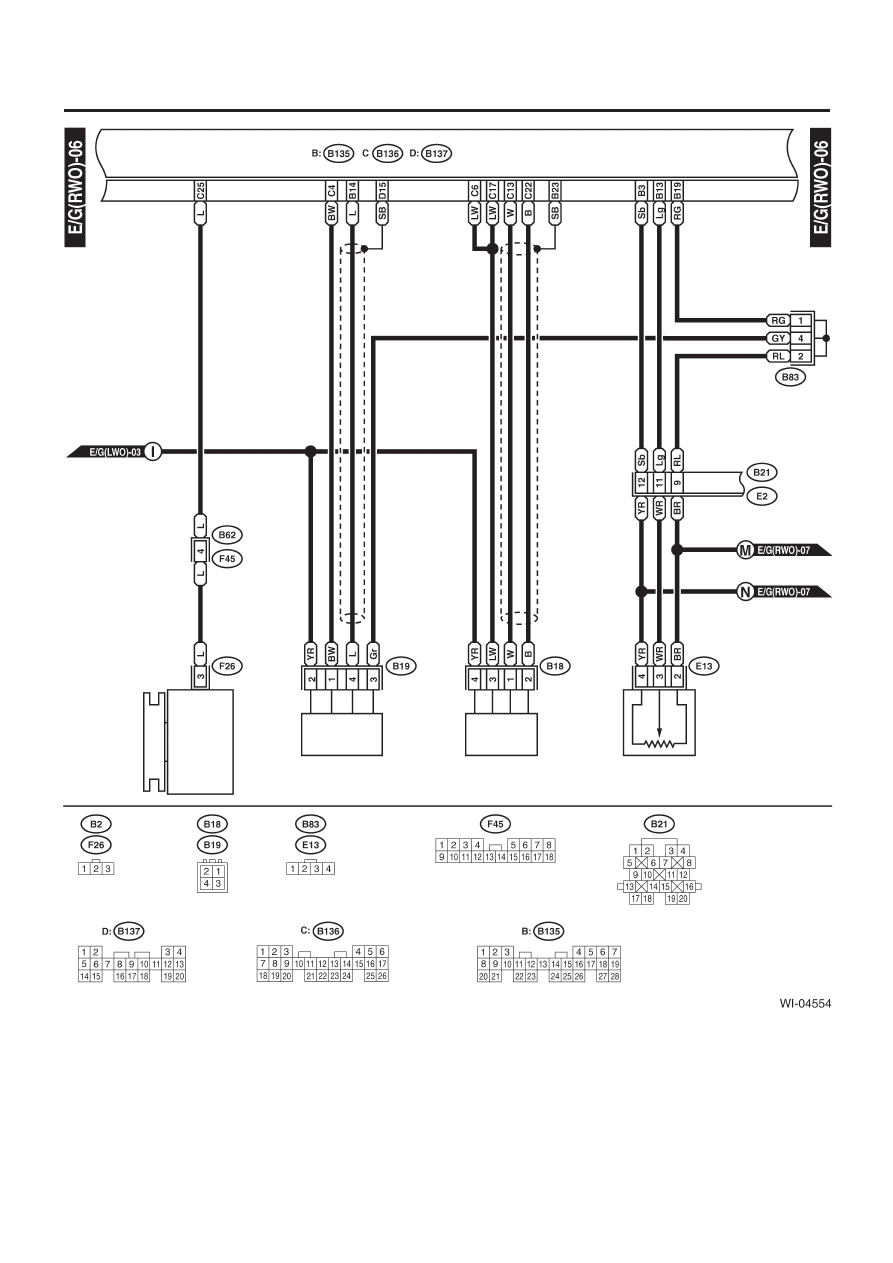

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-159

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соединительный
коннектор защиты
и заземления датчика

Генератор

Задний датчик кислорода

Передний датчик

кислорода (A/F)

Датчик

положения дросселя

Зеленый

Серый

Темно-коричневый

Светло-серый

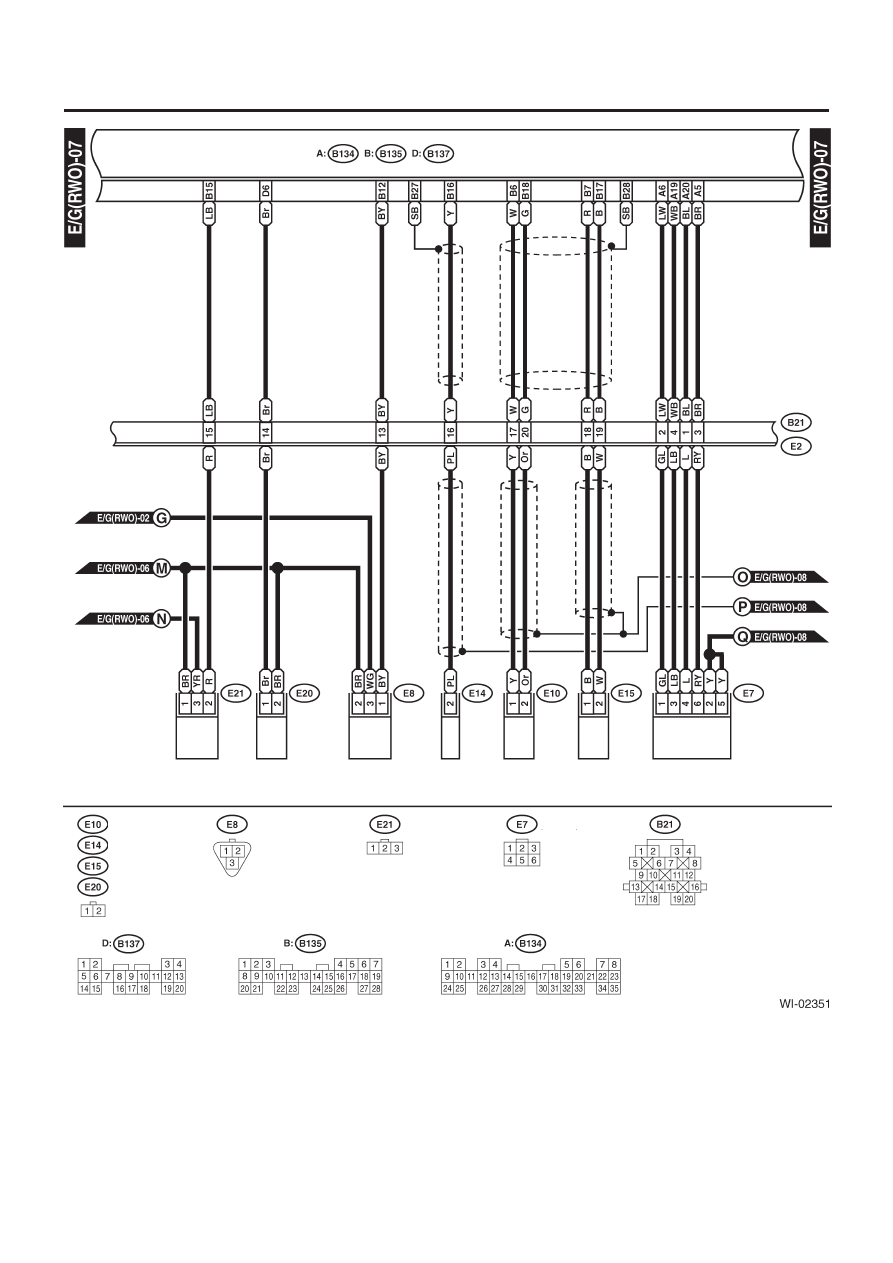

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-160

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Датчик давления

Датчик температуры

входящего воздуха

Датчик температуры

охладителя двигателя

и термометр

Датчик

детонации

Датчик

положения

коленвала

Датчик

положения

распредвала

Соленоидный клапан

управления воздухом

холостого хода

Светло-серый

Светло-серый

Светло-серый

Светло-серый

Светло-серый

Черный

Черный

Черный

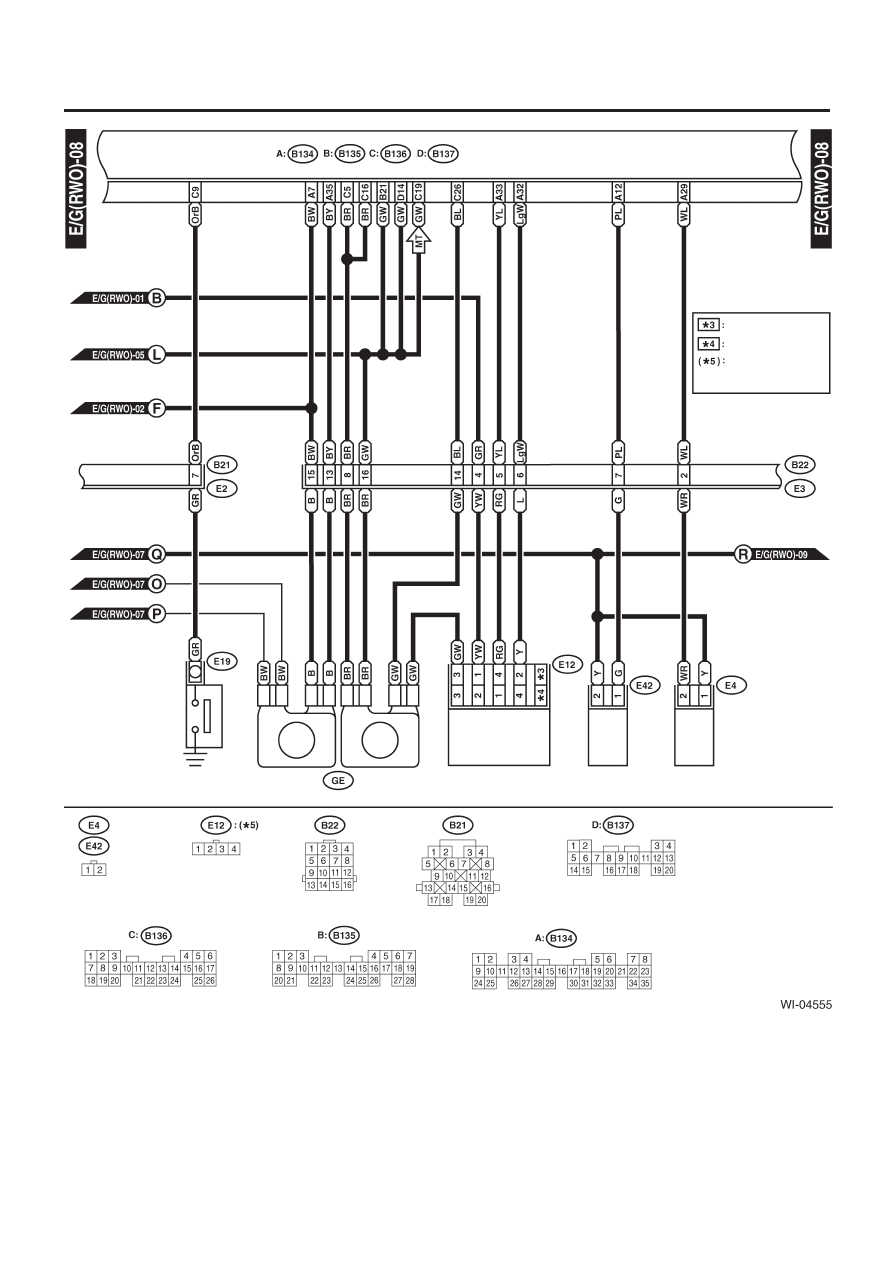

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-161

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Модель 1.6 L

Кроме модели 1.6 L

1.6 L   : серый
Кроме 1.6 L : темно-се-
рый

Переключатель давления

масла усилителя руля

Катушка зажигания

и зажигатель

Соленоидный клапан

управления

продувкой

Соленоидный клапан

воздушной

поддержки инжектора

Синий

Фиолетовый

Коричневый

Светло-серый

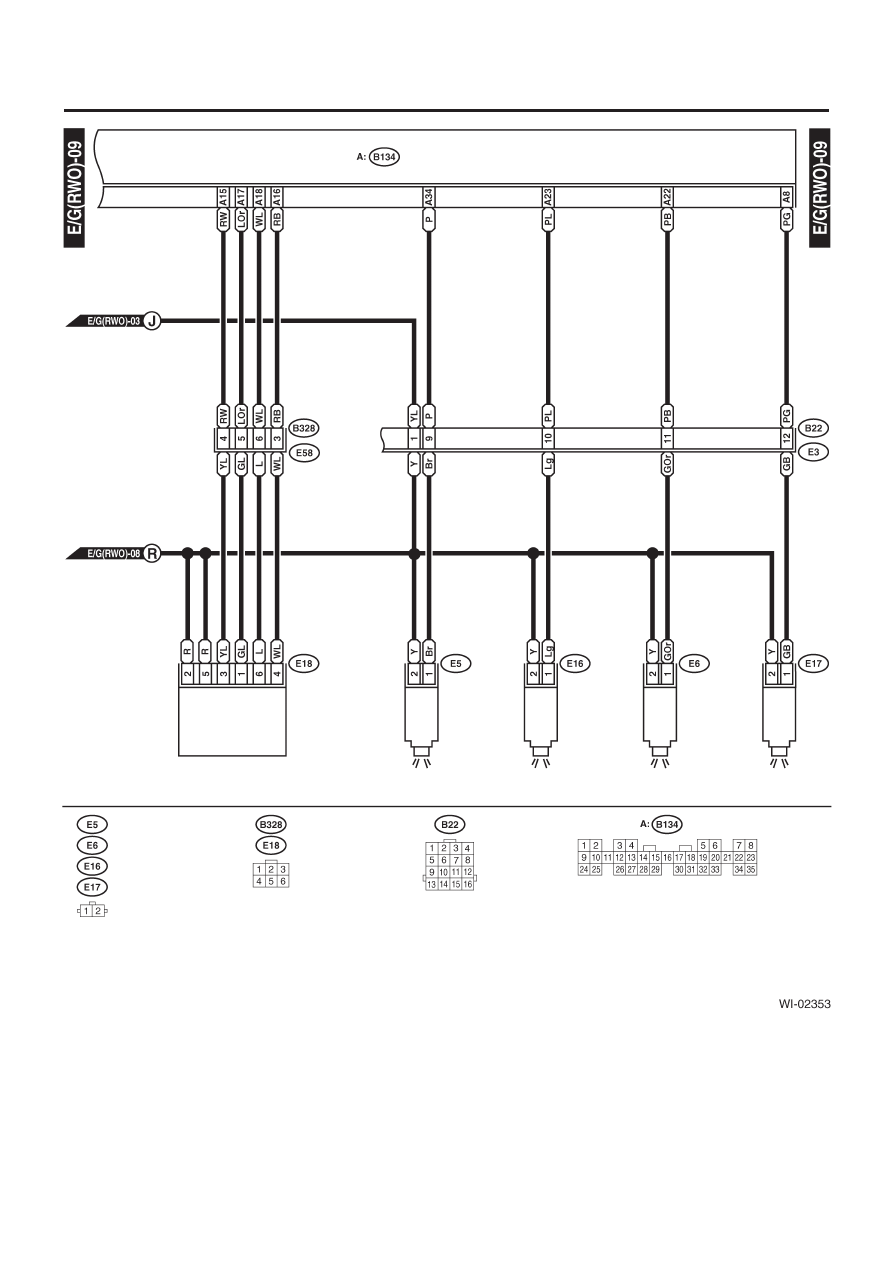

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-162

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Топливный

инжектор № 1

Топливный

инжектор № 2

Топливный

инжектор № 3

Топливный

инжектор № 4

Светло-серый

Черный

Темно-серый

Светло-серый

Светло-серый

Светло-серый

Коричневый

Соленоидный клапан рециркуляции

выхлопного газа
