ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-163

СИСТЕМА ПРОВОДКИ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-164

СИСТЕМА ПРОВОДКИ

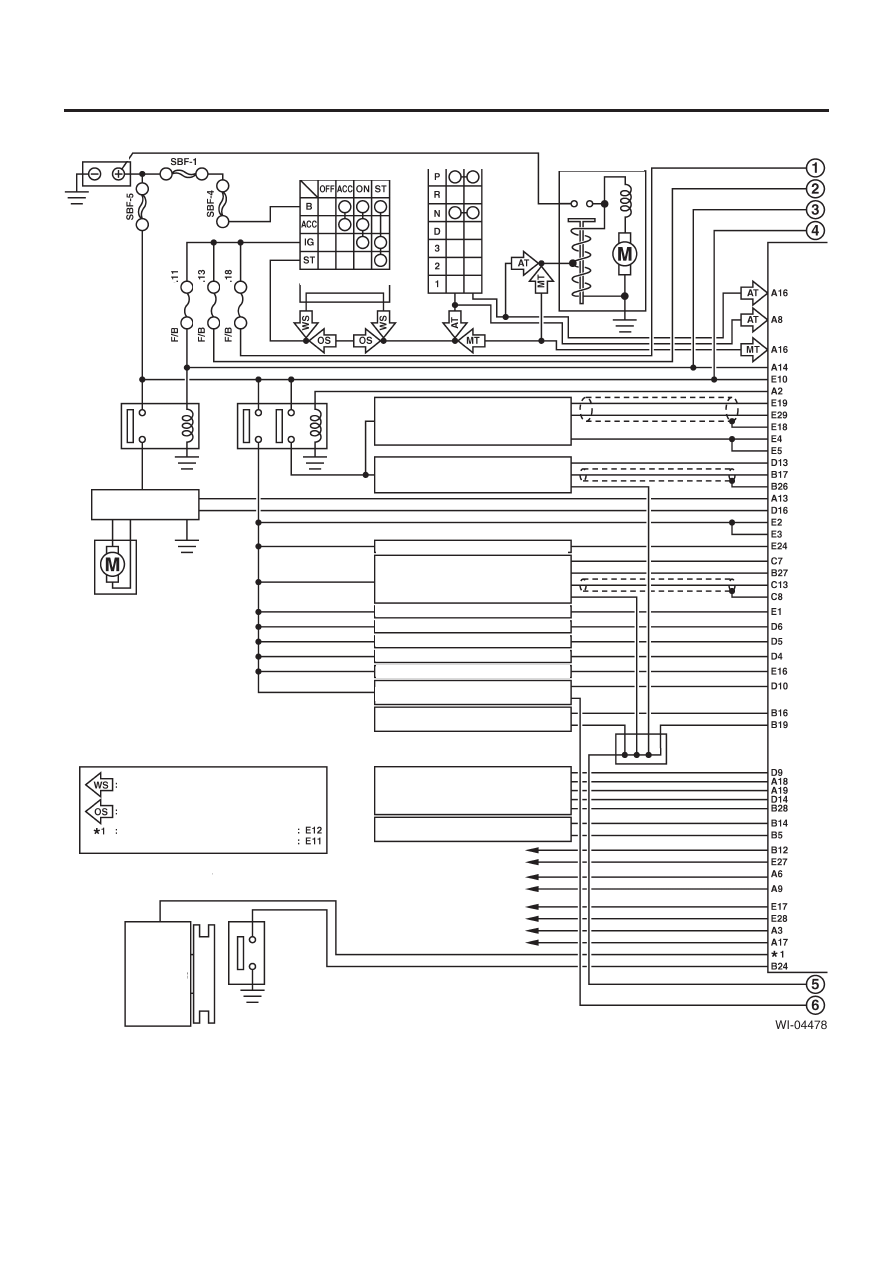

6.  МОДЕЛЬ RHD DOHC ТУРБО

Аккумулятор

Переключатель зажигания

Реле безопасности

Ингибиторный переключатель (АТ)

Мотор стартера

Предох. №

Предох. №

Предох. №

Реле
топлив-
ного
насоса

Главное
реле

Передний датчик кислорода (A/F)

Задний датчик кислорода

Соленоидный клапан выпускного тракта

Датчик потока воздуха

Топливный инжектор № 1

Топливный инжектор № 2

Топливный инжектор № 3

Топливный инжектор № 4

Соленоидный клапан управления воздухом холостого хода

Датчик температуры выхлопного газа

Модуль управления трансмиссией (АТ)

Модуль управления иммобилайзером

Модель с охраной

Модель без охраны

Модель для Австралии, кроме STi
Другие модели

К переключателю переднего стеклоочистителя

К реле кондиционера воздуха

К термопереключателю испарения/модулю управления автоматическим А/С

К перключателю кондиционера воздуха/модулю управления автоматическим А/С

К реле главного/вспомогательного вентилятора 1

К реле главного/вспомогательного вентилятора 2

К таймеру размораживателя заднего стекла

К переключателю освещения

Модуль управления двигателем

Модуль управления
топливного насоса

Топливный
насос

Генератор

Переключа-
тель
давления
масла
усилителя
руля

Соединительный
коннектор защиты
и заземления датчика

Соленоидный клапан управления продувкой

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-165

СИСТЕМА ПРОВОДКИ

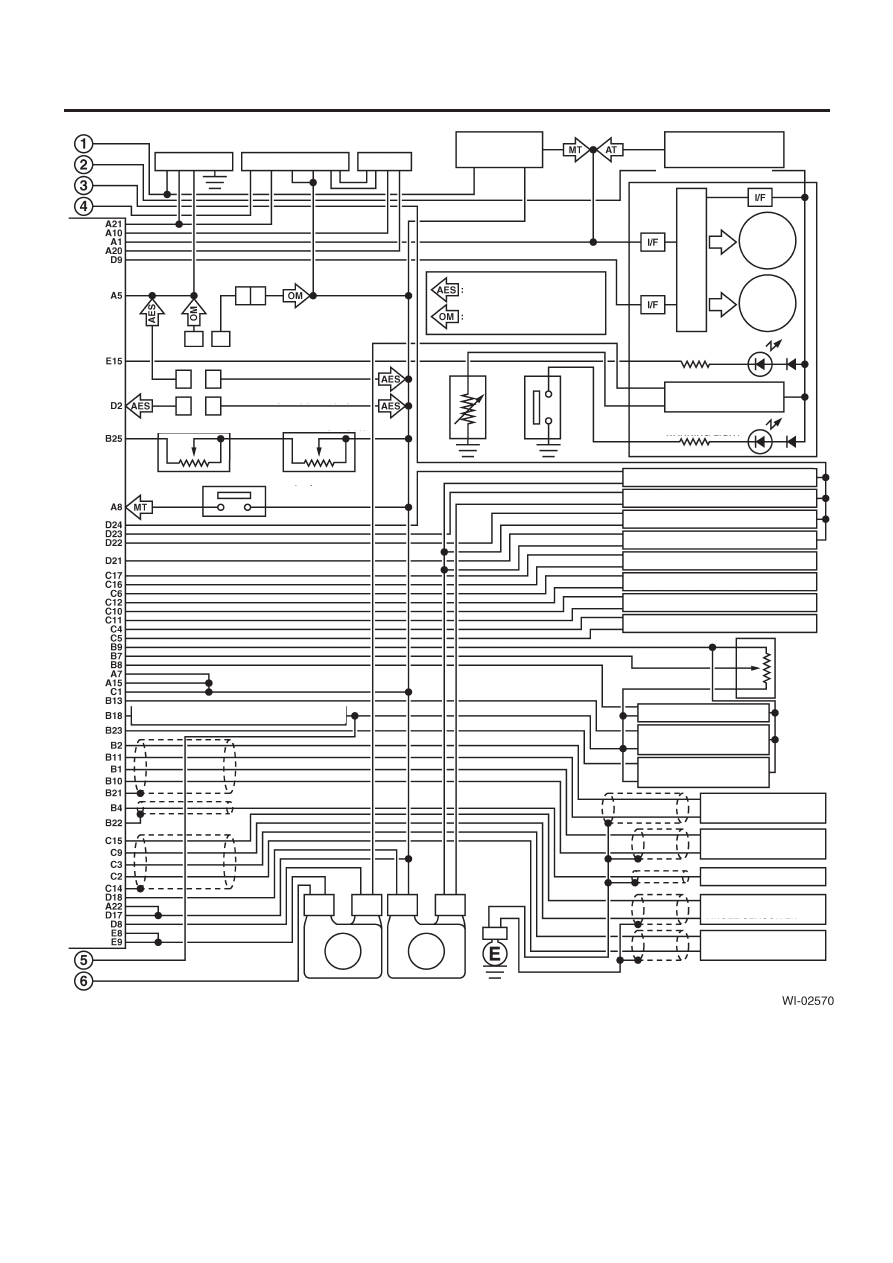

Ограничительный
коннектор

Коннектор
связи данных

Датчик скорости
автомобиля (МТ)

Спидо-

метр

Световой индикатор
неполадки

Измеритель температуры
охладителя двигателя

Предупреждающий свето-
вой сигнал давления масла

Датчик положения
коленвала

Датчик положения
распредвала

Датчик угла управления
активным клапаном LH

Датчик угла управления
активным клапаном RH

Тахометр

Модуль управления
трансмиссией (АТ)

Ограничительный кон-
нектор конца линии

Комбинационный прибор

Микрокомпьютер

Т

ермометр

Переключтаель

давления масла

Датчик
положения
дросселя

Датчик давления

Датчик угла барабанного
клапана генератора LH

Датчик угла барабанного
клапана генератора RH

Катушка зажигания № 1

Катушка зажигания № 2

Катушка зажигания № 3

Катушка зажигания № 4

Соленоид LH управления активным клапаном

Соленоид RH управления активным клапаном

Барабанный клапан генератора LH

Барабанный клапан генератора RH

Датчик детонации

Коннектор тестового
режима

Коннектор тестового режима

Коннектор чтения памяти

Коннектор конца линии

Датчик уровня топлива

Датчик уровня топлива ниже миним.

Переключатель нейтрального положения (МТ)

Заземление двигателя 1

Заземление двигателя 2

Модуль управления двигателем

Модель для австралии, кроме STi

Другие модели

Датчик температуры охладителя двигателя

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-166

СИСТЕМА ПРОВОДКИ

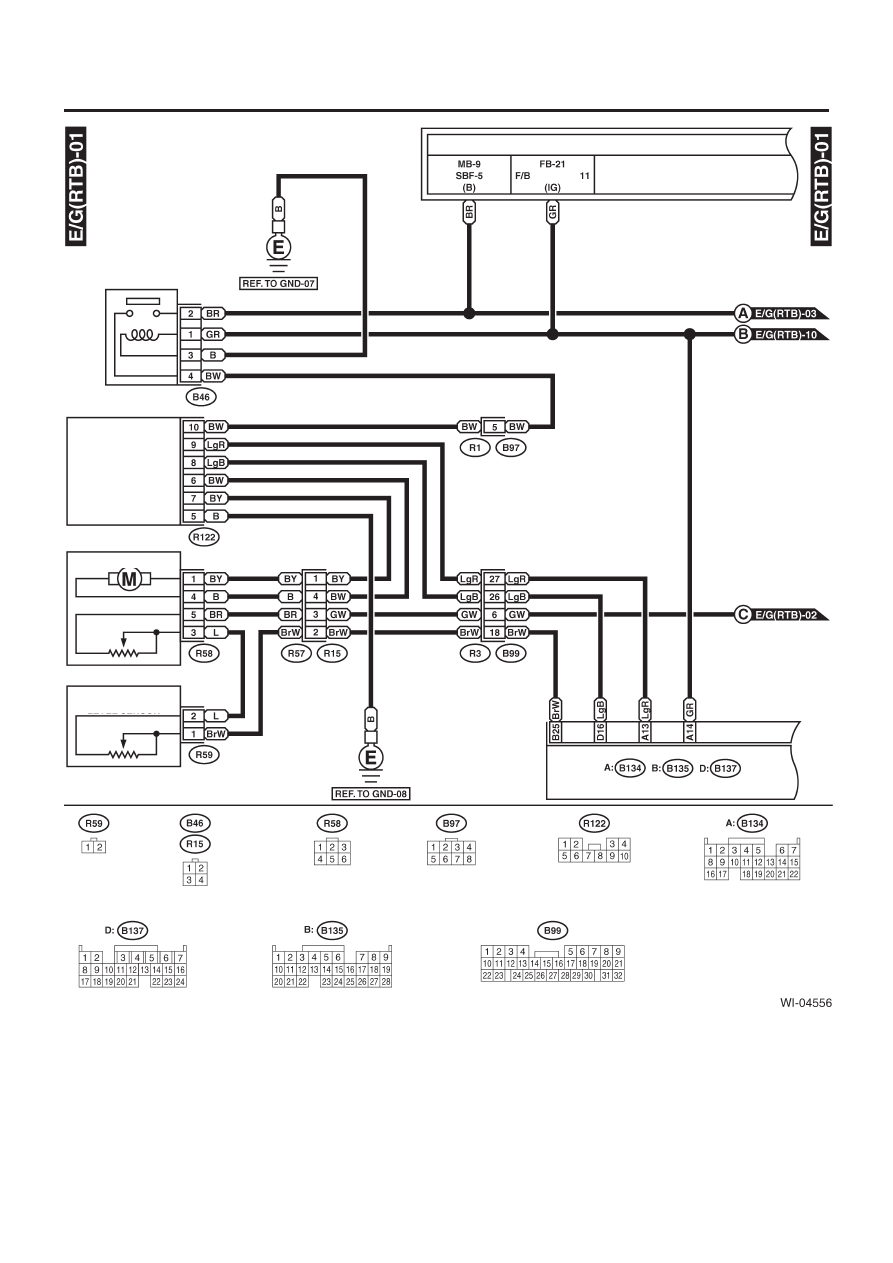

К питанию

Предох. №

Реле топливного
насоса

Устройство

топливного насоса

Контроллер топливного насоса

Топливный насос

Датчик уровня топлива

Модуль управления двигателем

Зеленый

Черный

Датчик уровня топлива
ниже минимального
