ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-155

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Предох. №

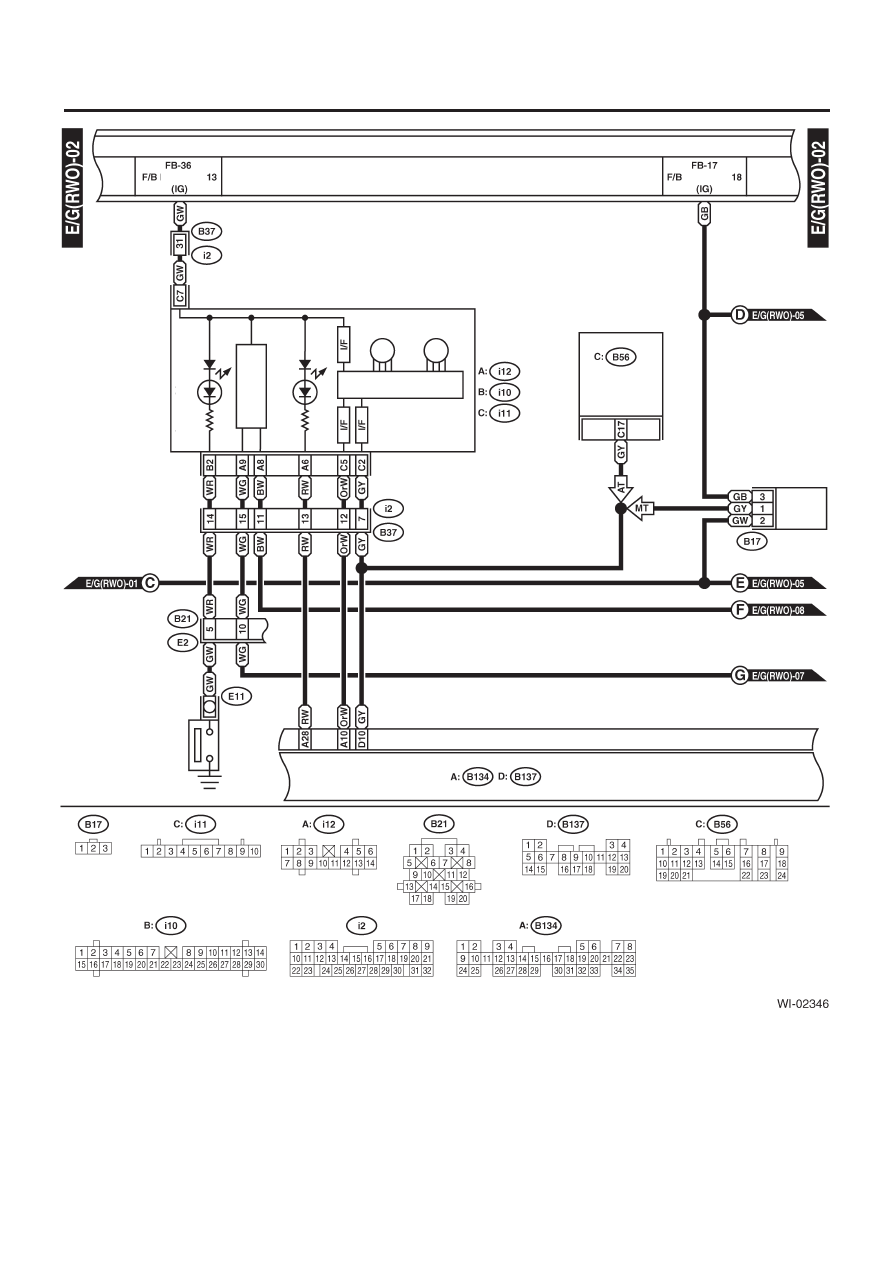

Спидометр

Тахометр

Комбинационный
прибор

Модуль

управления

трансмиссией

(АТ)

Микрокомпьютер

Предупреждающий световой

сигнал давления масла

Измеритель

температуры

Световой индикатор

неполадки

Датчик скорости
автомобиля (МТ)

Переключатель давления масла

Модуль управления двигателем

Черный

Зеленый

Зеленый

Зеленый

Светло-серый

Зеленый

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-156

СИСТЕМА ПРОВОДКИ

К питанию

Переключатель

зажигания ST

Реле охраны

Модель с охраной, кроме Австралии

Модель с охраной для Австралии
и модель без охраны

Модель с охраной, кроме Австралии

Модель с охраной для Австралии
и модель без охраны

Модель с охраной, кроме Австралии

Модель с охраной для Австралии
и модель без охраны

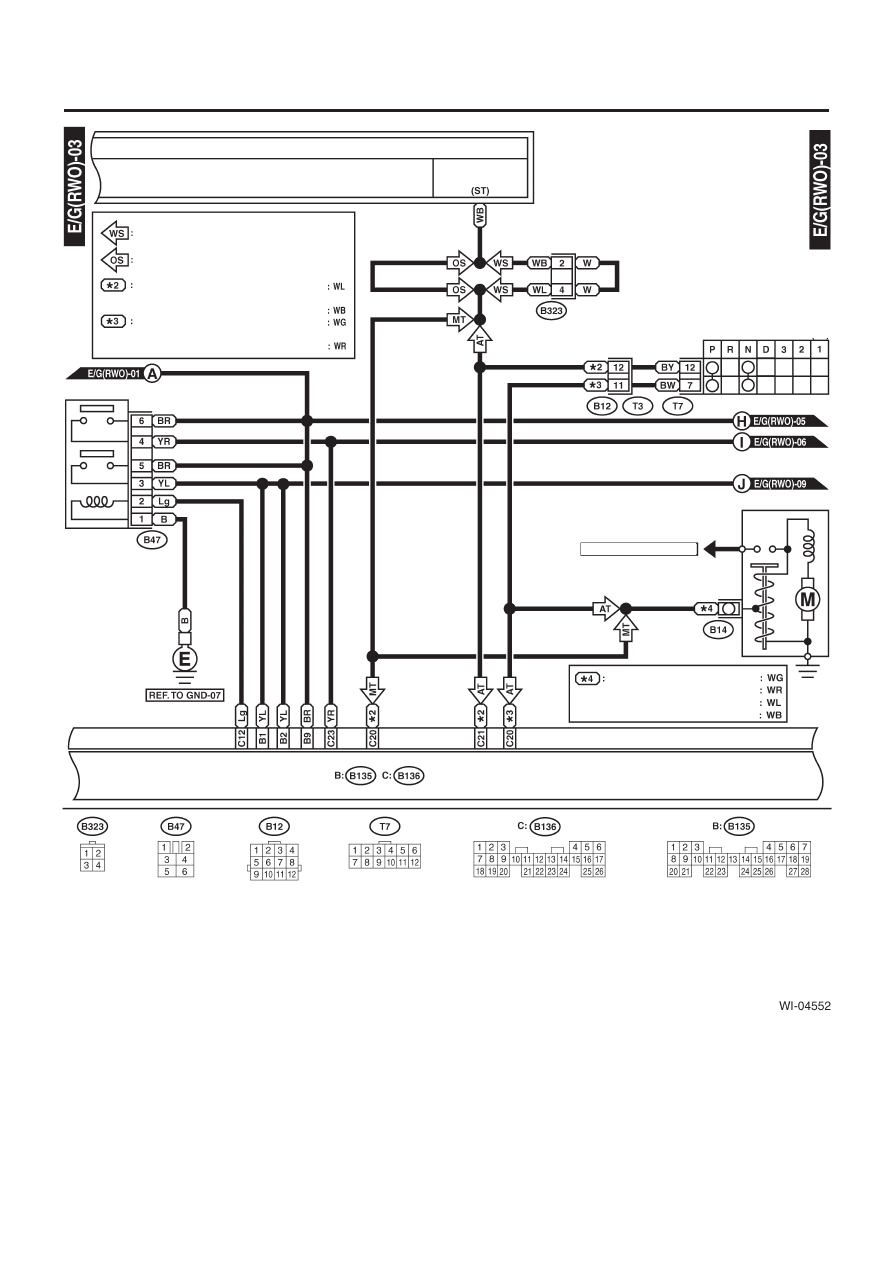

Ингибиторный переключатель (АТ)

Главное реле

К клемме аккумулятора

Мотор стартера

Модель АТ с охраной

Модель АТ без охраны

Модель МТ с охраной

Модель МТ без охраны

Модуль управления двигателем

Синий

Коричневый

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-157

СИСТЕМА ПРОВОДКИ

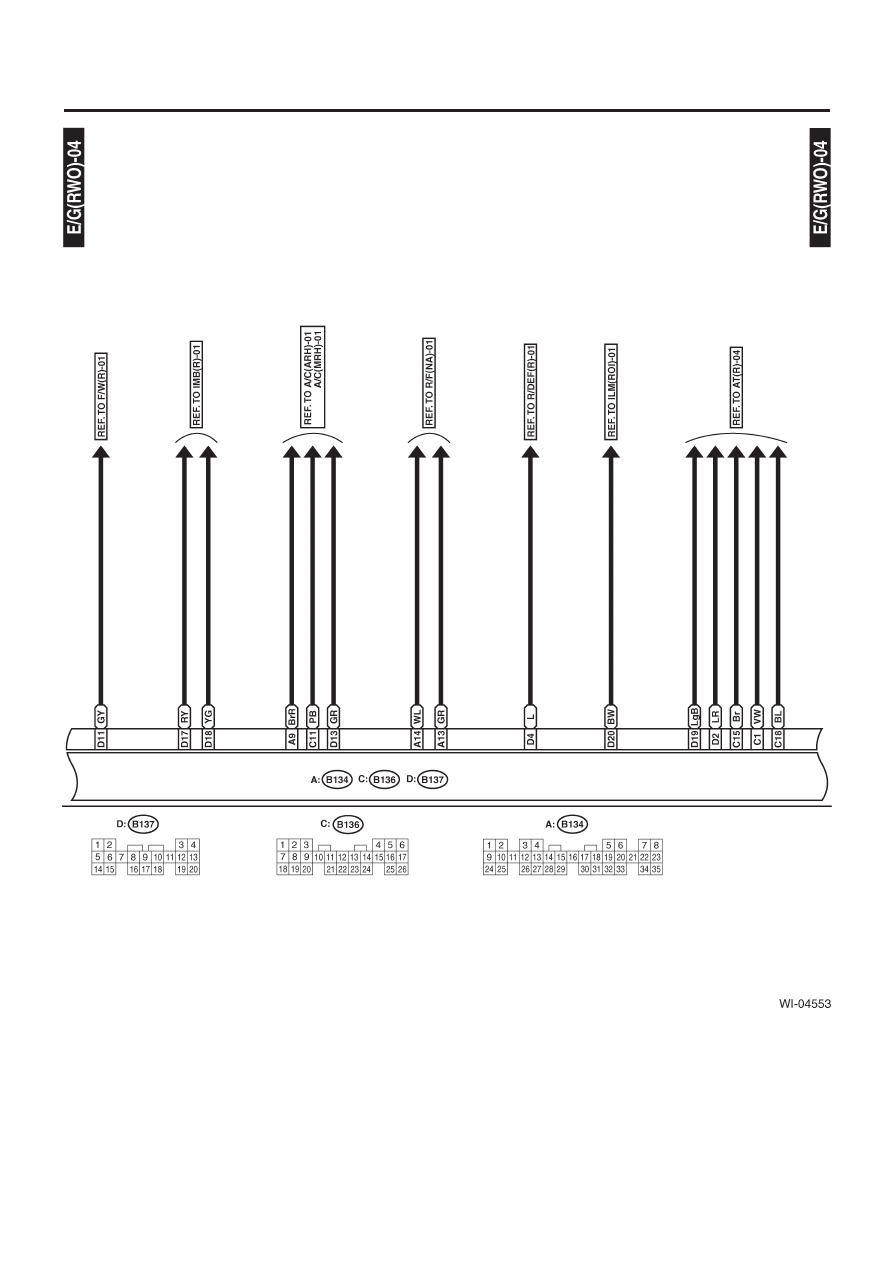

Модуль управления двигателем

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-158

СИСТЕМА ПРОВОДКИ

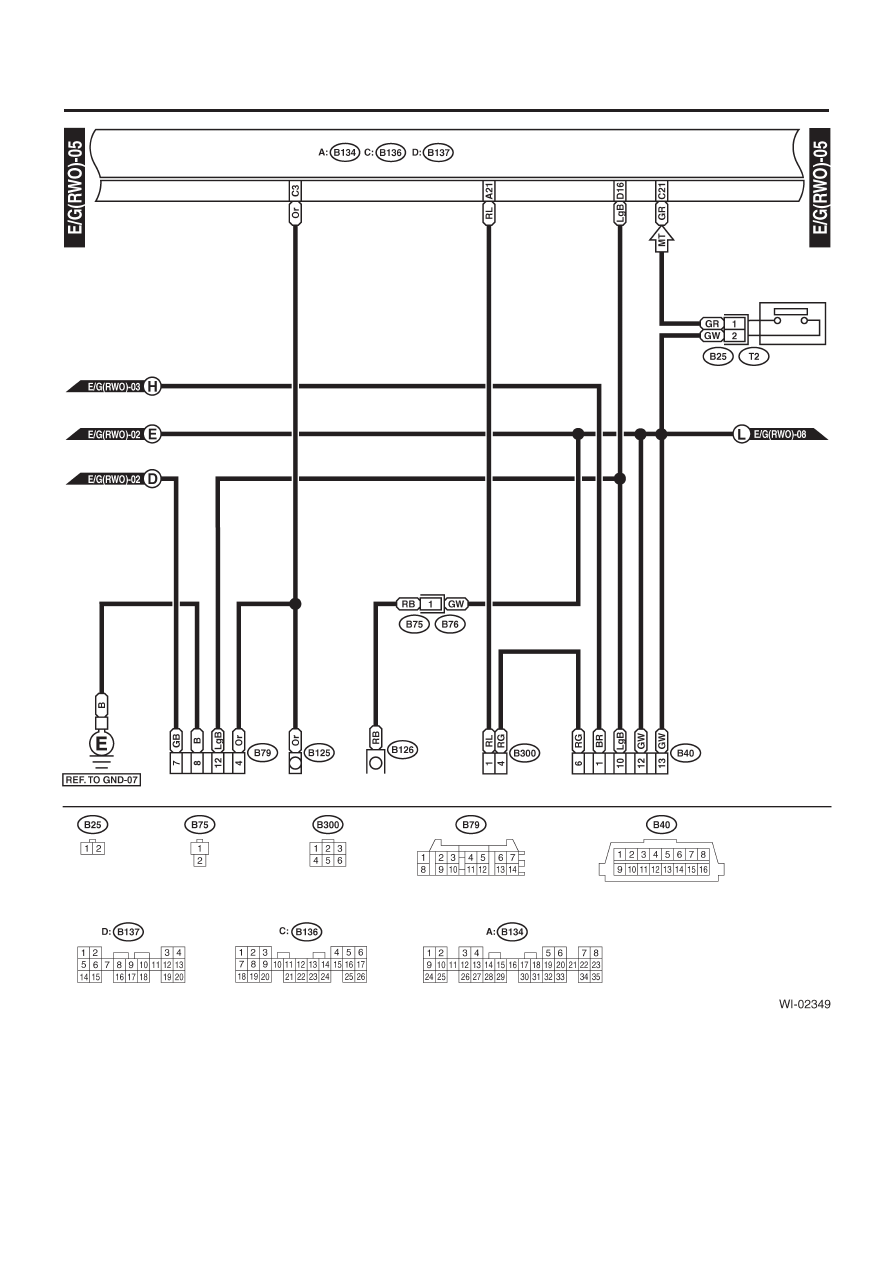

Модуль управления двигателем

Переключатель
нейтрального положения (МТ)

Коннектор тестового
режима

Ограничительный коннектор

Коннектор конца линии

Ограничительный

коннектор конца линии

Коннектор связи данных

Коричневый

Зеленый

Серый

Черный
