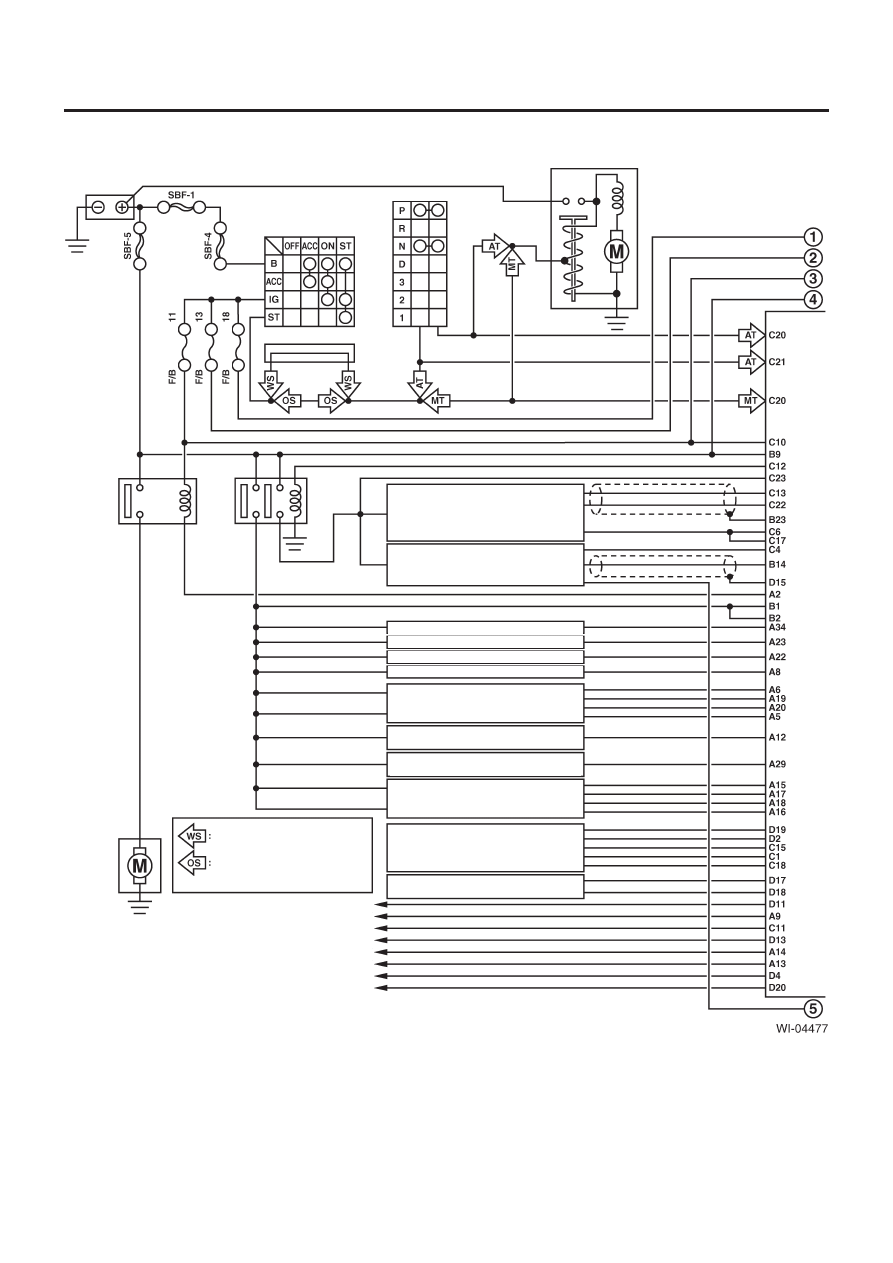

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-151

СИСТЕМА ПРОВОДКИ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-152

СИСТЕМА ПРОВОДКИ

5. МОДЕЛЬ RHD SOHC С OBD

Аккумулятор

Переключатель зажигания

Реле безопасности

Ингибиторный переключатель (АТ)

Мотор стартера

Предох. №

Предох. №

Предох. №

Реле
топлив-
ного
насоса

Главное
реле

Передний датчик кислорода (A/F)

Задний датчик кислорода

Топливный инжектор № 1

Топливный инжектор № 2

Топливный инжектор № 3

Топливный инжектор № 4

Соленоидный клапан управления воздухом
холостого хода

Соленоидный клапан воздушной поддержки
инжектора

Соленоидный клапан управления продувкой

Соленоидный клапан рециркуляции
выхлопного газа

Модуль управления трансмиссией (АТ)

Модуль управления иммобилайзером

Модель с охраной, кроме Австралии

Модель с охраной для Австралии
и модель без охраны

К переключателю переднего стеклоочистителя

К реле кондиционера воздуха

К термопереключателю испарения/модулю управления автоматическим А/С

К реле главного вентилятора

К реле вспомогательного вентилятора

К таймеру размораживателя заднего стекла

К переключателю освещения

Топливный
насос

Модуль управления двигателем

К модулю управления автоматическим А/С/переключателю кондиционера воздуха

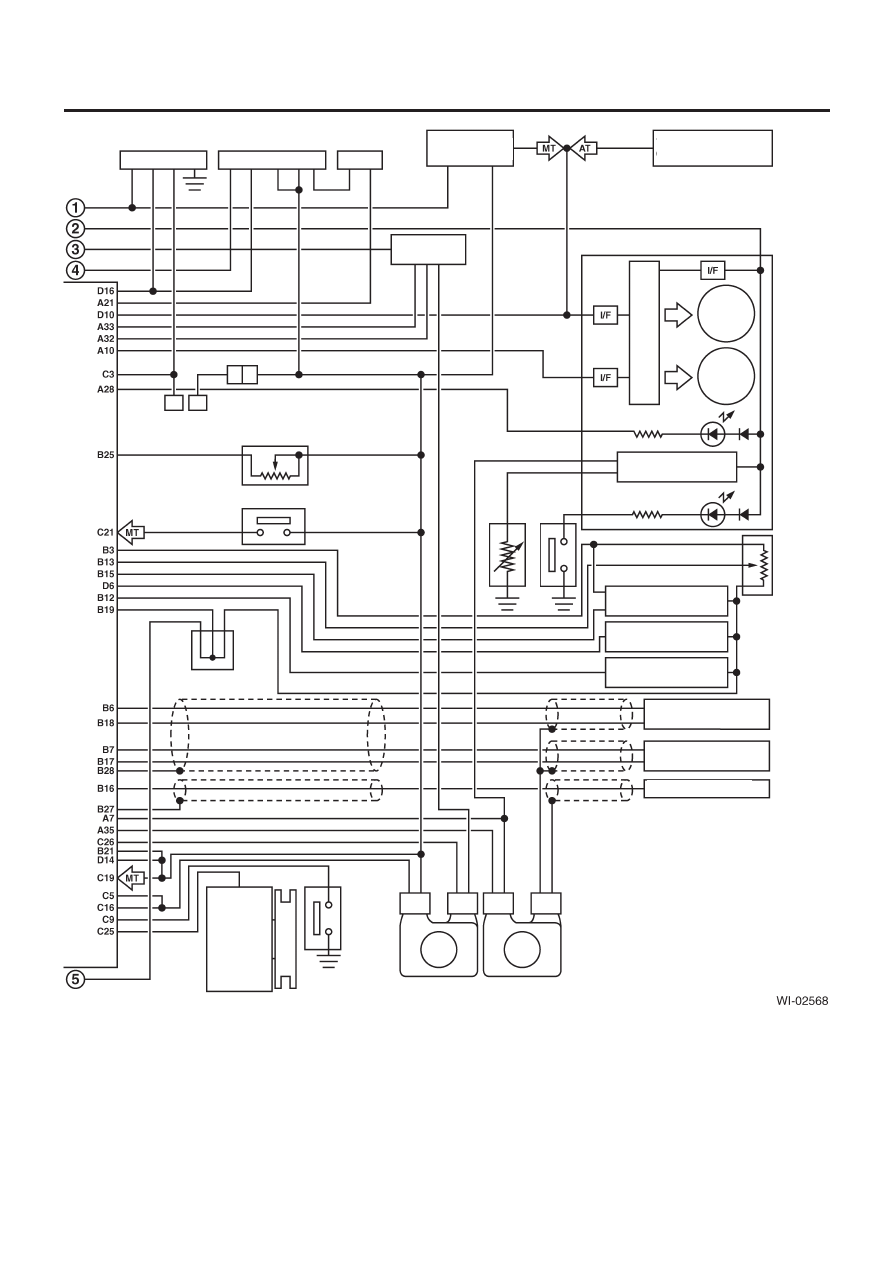

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-153

СИСТЕМА ПРОВОДКИ

Ограничительный
коннектор

Коннектор
связи данных

Датчик скорости
автомобиля (МТ)

Катушка зажига-
ния и зажигатель

Спидо-

метр

Световой индикатор
неполадки

Измеритель температуры
охладителя двигателя

Предупреждающий свето-
вой сигнал давления масла

Датчик температуры
входящего воздуха

Датчик температуры
охладителя двигателя

Датчик положения
коленвала

Датчик положения
распредвала

Тахометр

Модуль управления
трансмиссией (АТ)

Ограничительный кон-
нектор конца линии

Комбинационный прибор

Микрокомпьютер

Т

ермометр

Переключтаель давления масла

Датчик
положения
дросселя

Датчик давления

Датчик детонации

Коннектор тестового режима

Коннектор конца линии

Датчик уровня топлива

Переключатель нейтрального положения (МТ)

Соединительный коннектор
защиты и заземления датчика

Генератор

Переключа-
тель
давления
масла
усилителя
руля

Заземление двигателя

Модуль управления двигателем

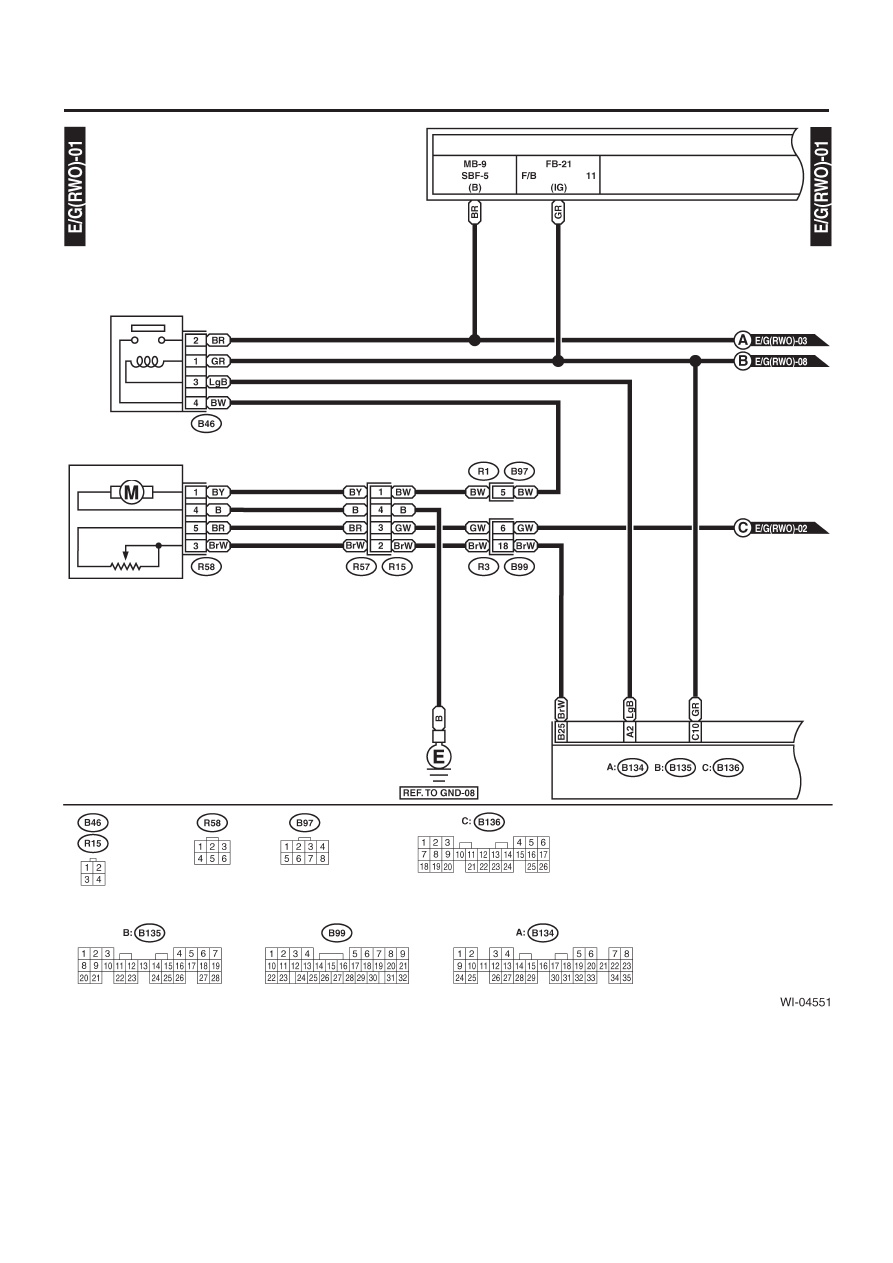

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-154

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Реле топливного
насоса

Устройство топливного насоса

Топливный насос

Датчик уровня топлива

Модуль управления двигателем

Зеленый

Черный
