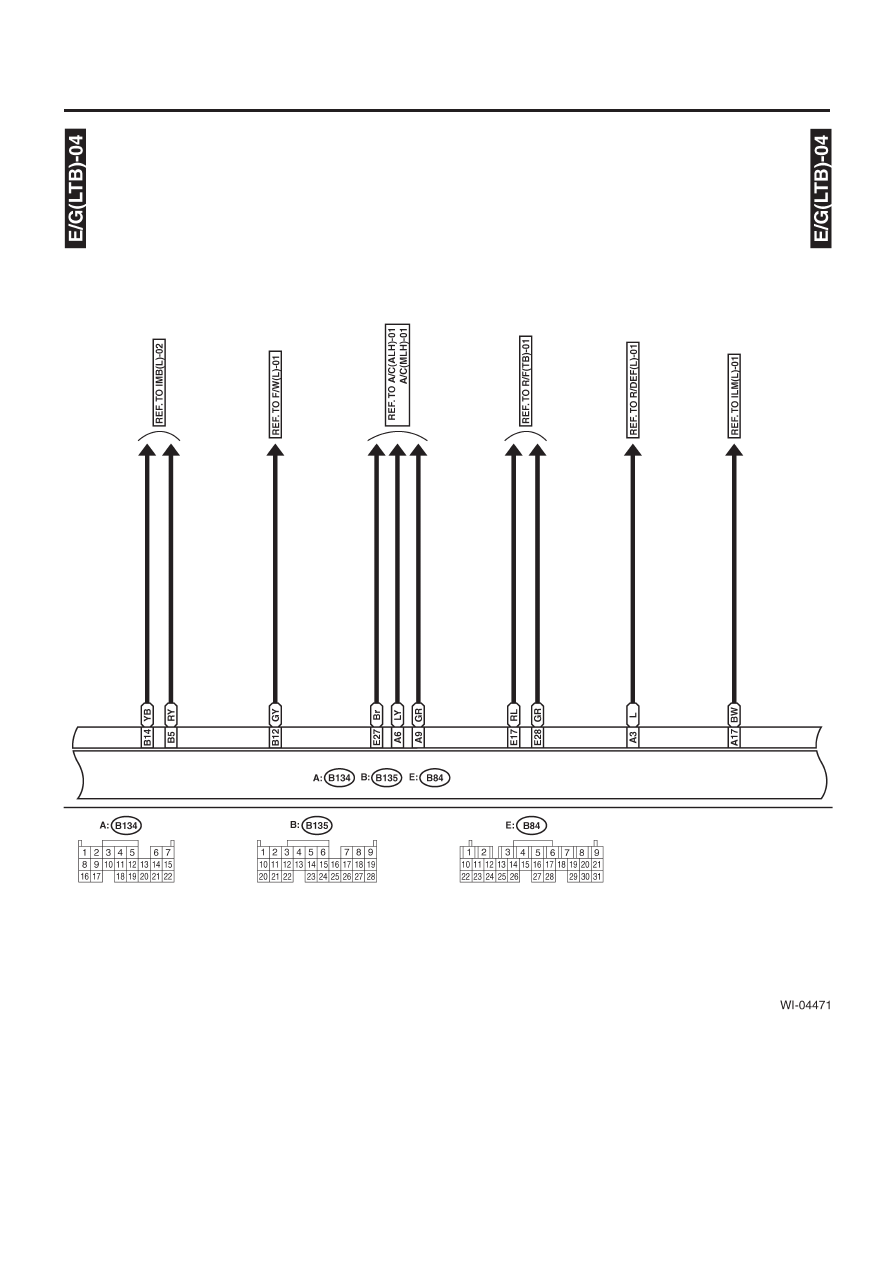

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-131

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

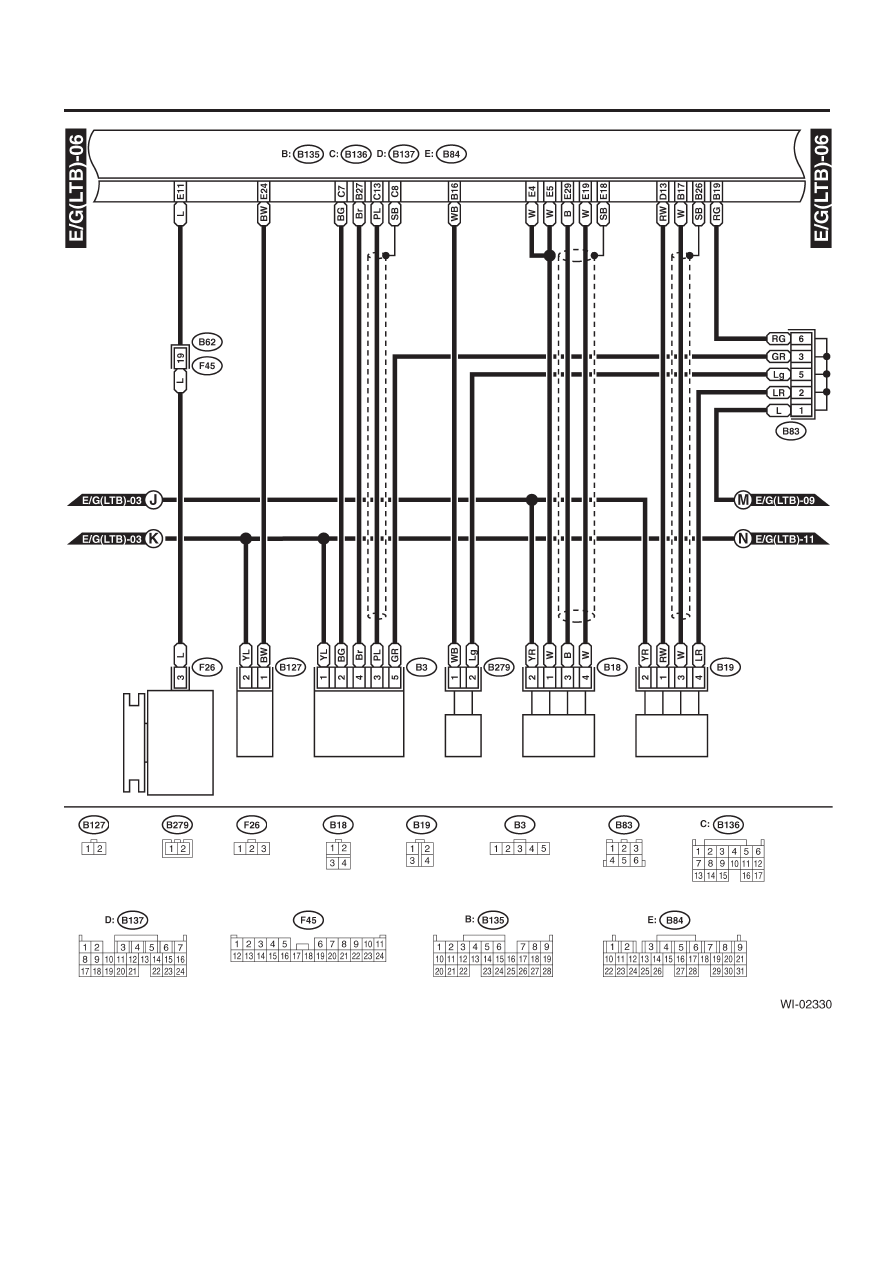

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-132

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Модуль управления
контролируемого
водителем
межосевого
дифференциала

С контролируемым водителем
межосевым дщифференциалом

Без контролируемого водителем
межосевого дифференциала

Переключатель нейтрального положения

Коннектор
тестового
режима

Ограничительный коннектор

Коннектор конца линии

Ограничительный
коннектор конца линии

Коннектор связи данных

Зеленый

Серый

Черный

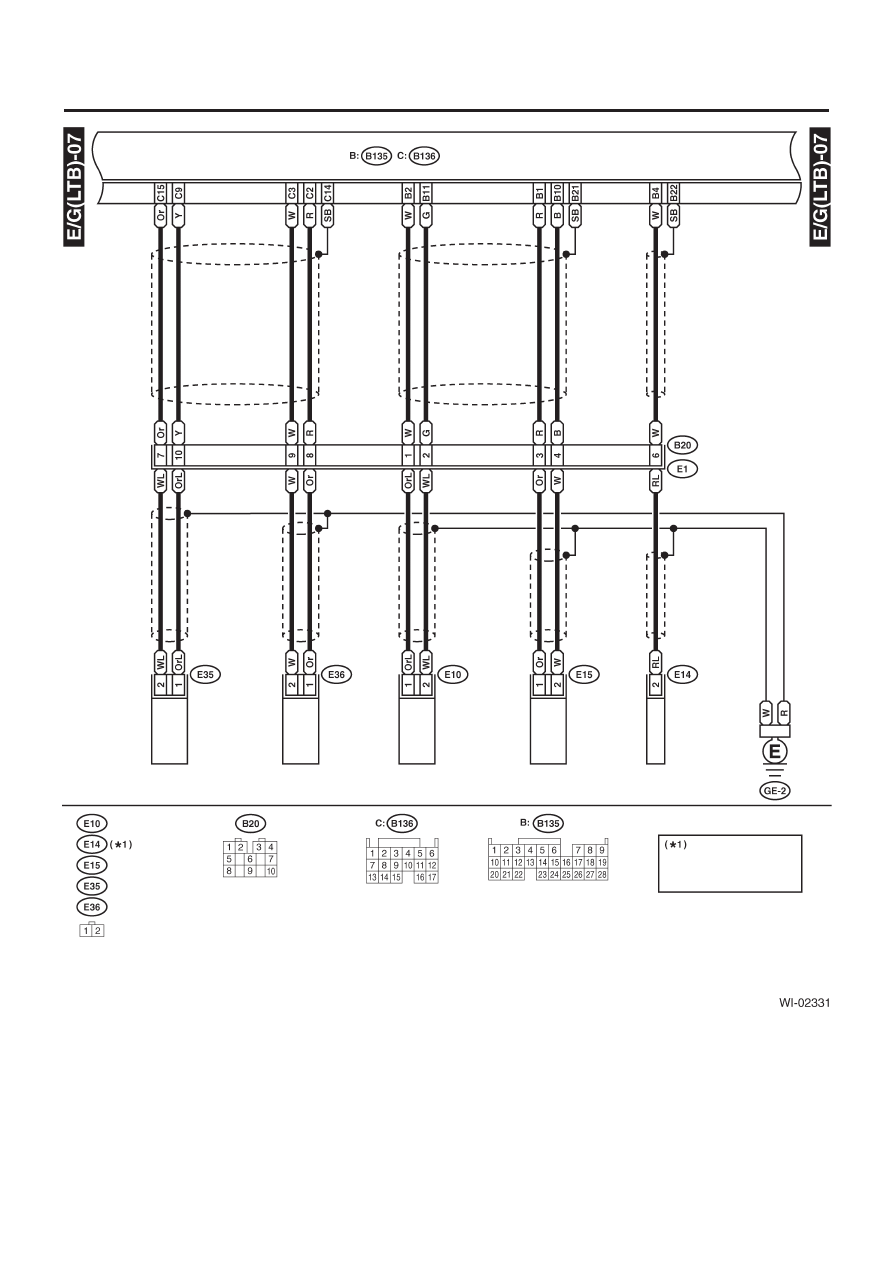

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-133

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соединительный
коннектор защиты
и заземления датчика

Генератор

Соленоид
выпускного тракта

Датчик
воздушного потока

Датчик
температуры
выхлопного газа

Передний датчик
кислорода (A/F)

Задний датчик
кислорода

Синий

Зеленый

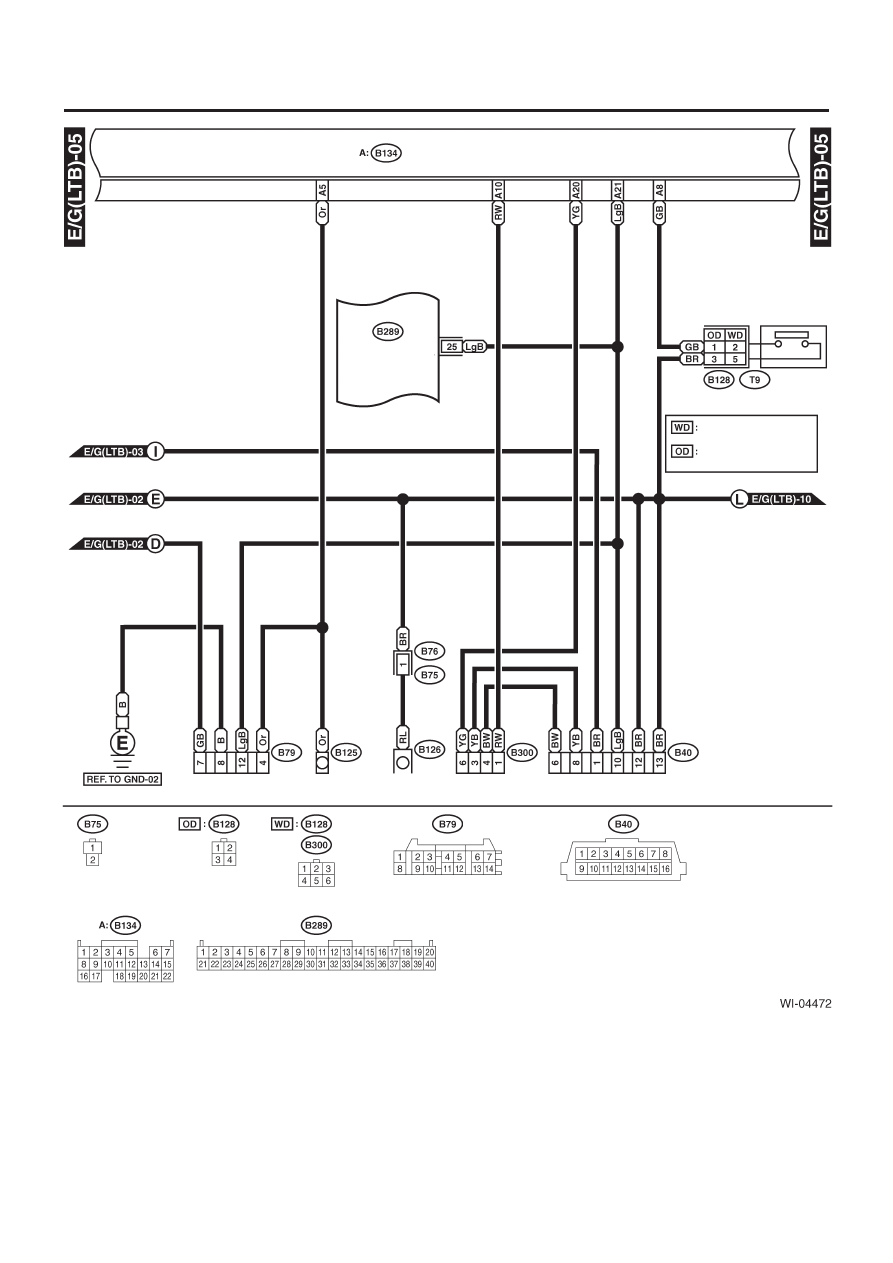

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-134

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Датчик угла управления

активным клапаном LH

Датчик угла управления

активным клапаном RH

Датчик положения

коленвала

Датчик положения

распредвала

Датчик

детонации

Модель STi: коричневый

Кроме модели STi: свет-
ло-серый

Светло-серый

Светло-серый

Светло-серый
