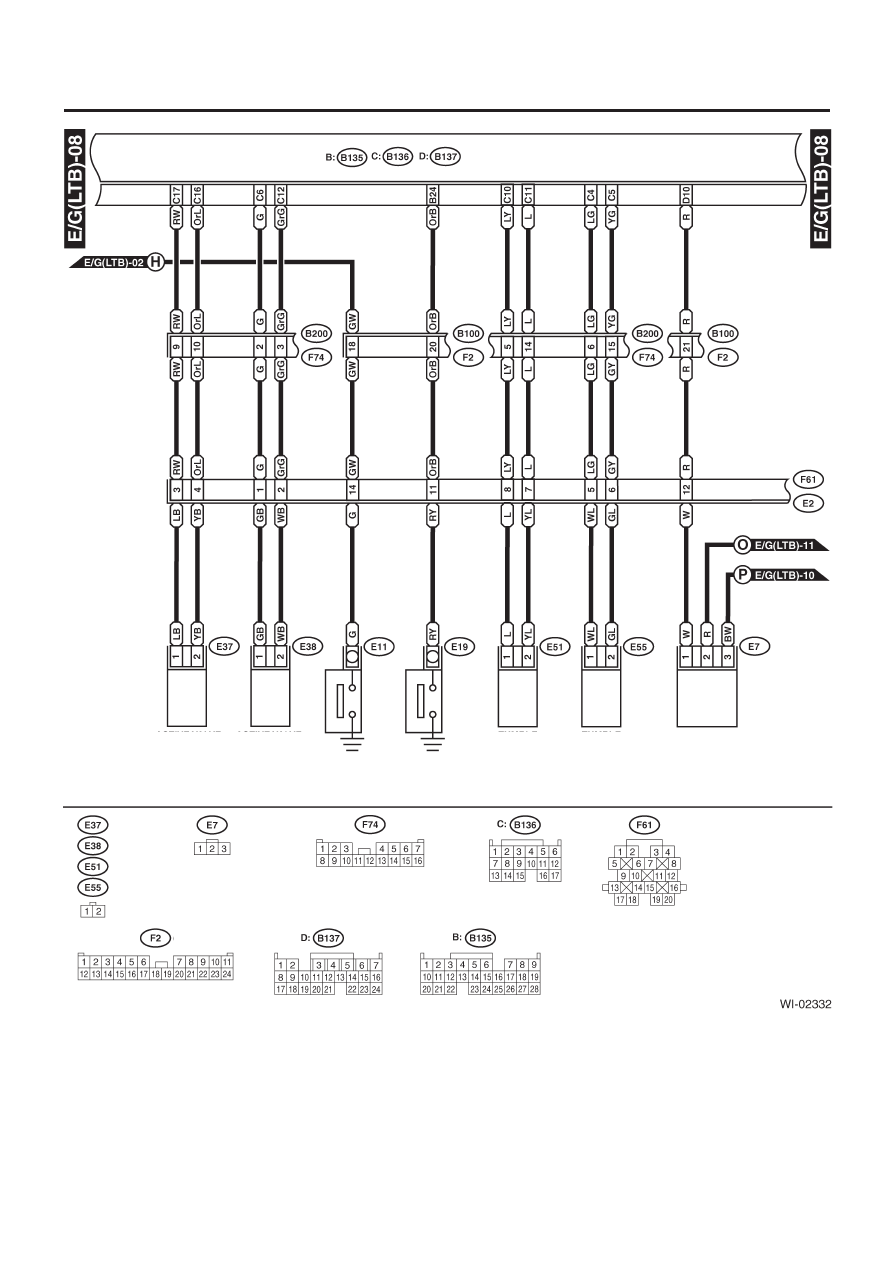

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-135

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Солкноид LH

управления

активным
клапаном

(модель STi)

Солкноид RH

управления

активным
клапаном

(модель STi)

Переключатель

давления масла

Переключатель

давления масла

усилителя руля

Барабанный

клапан

генератора LH

(кроме модели

STi)

Барабанный

клапан

генератора RH
(кроме модели

STi)

Соленоидный клапан

управления воздухом

холостого хода

Синий

Синий

Синий

Черный

Черный

Черный

Светло-серый

Черный

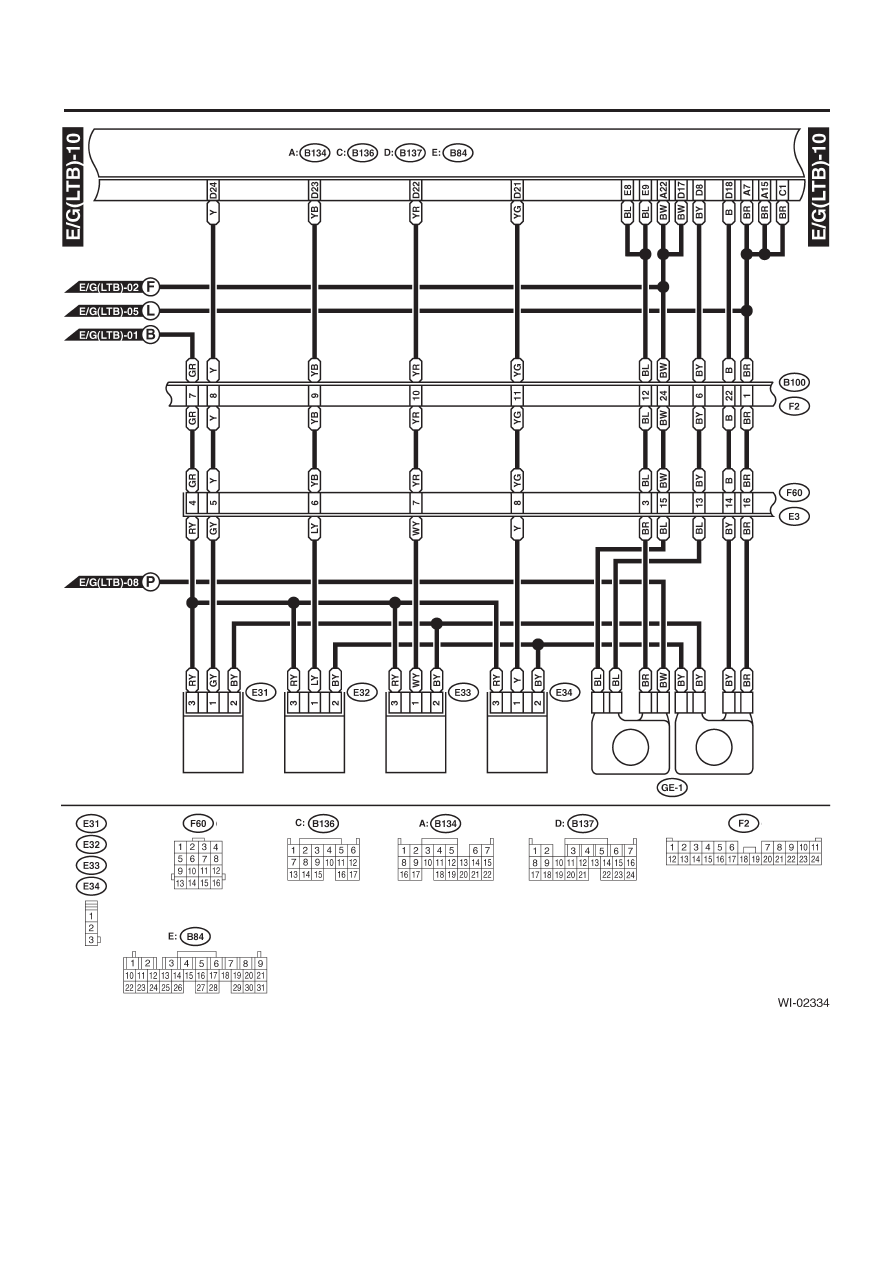

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-136

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Модуль управления

контролируемого

водителем межосево-

го дифференциала

Датчик температуры

охладителя двигателя

и термометр

Датчик

положения

дросселя

Датчик

давления

Датчик угла барабанного

клапана генератора LH

(кроме модели STi)

Датчик угла барабанного

клапана генератора RH

(кроме модели STi)

Черный

Черный

Синий

Черный

Черный

Черный

Черный

Светло-серый

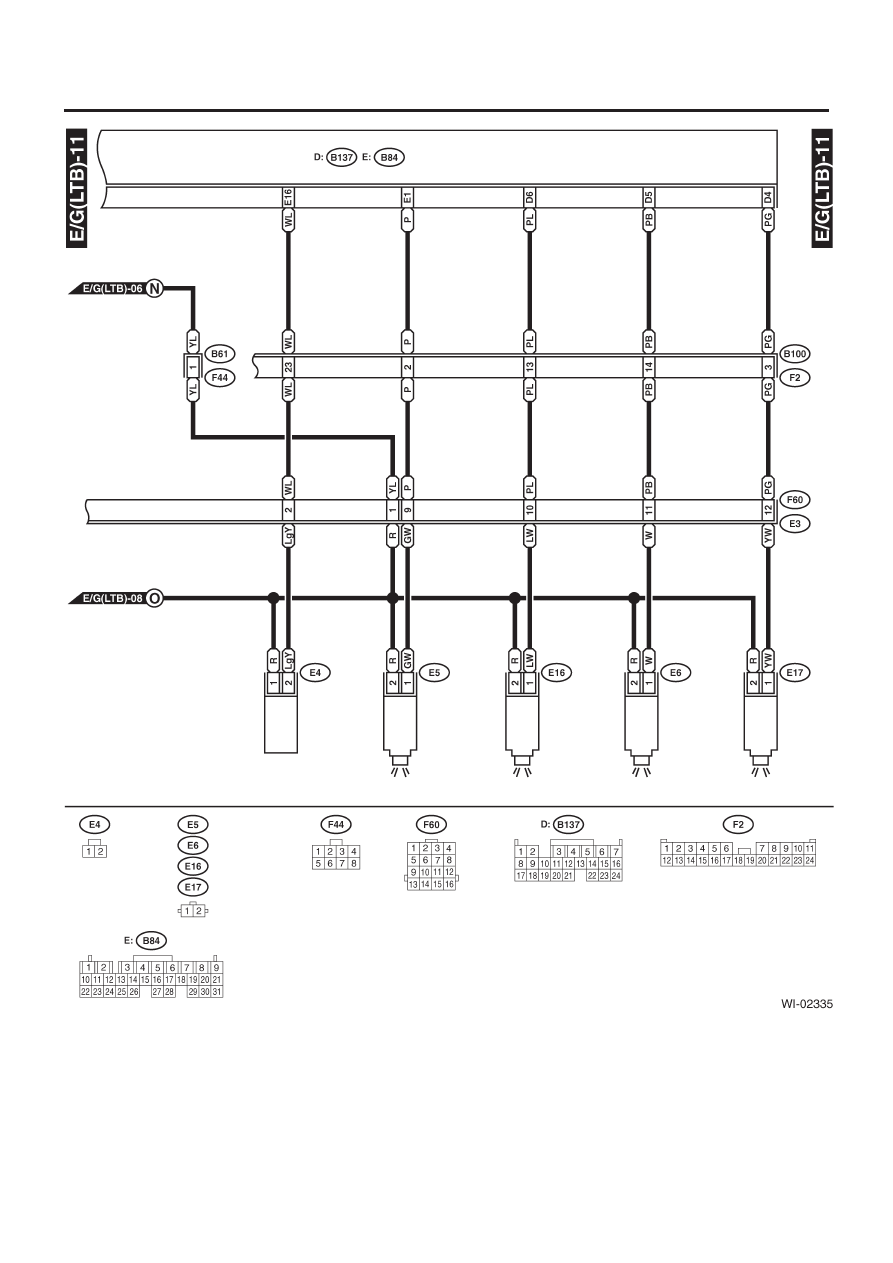

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-137

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

Черный

Черный

Коричневый

Черный

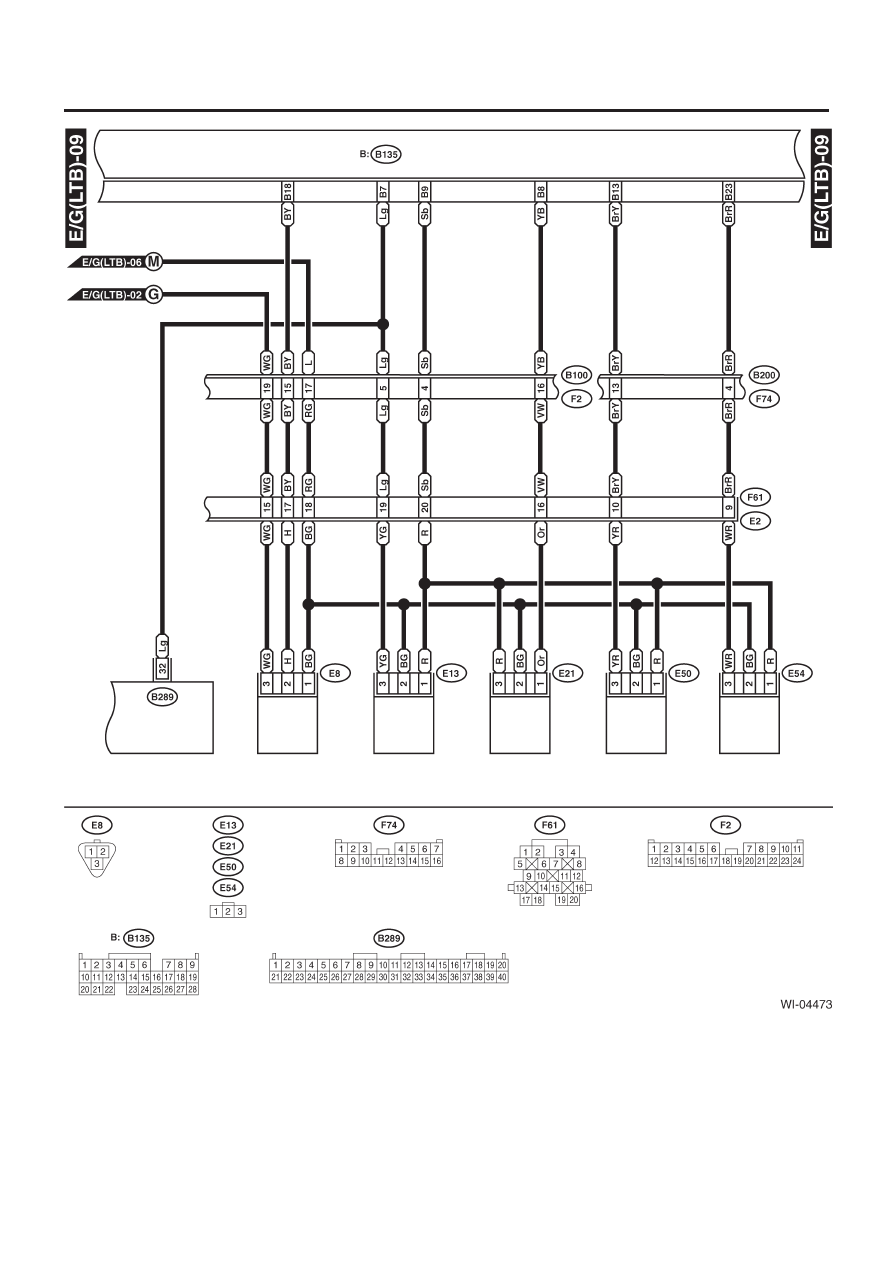

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-138

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соленоидный

клапан

управления

продувкой

Инжектор топлива

№ 1

Инжектор топлива

№ 2

Инжектор топлива

№ 3

Инжектор топлива

№ 4

Темно-серый

Темно-серый

Темно-серый

Темно-серый

Черный

Черный

Коричневый
