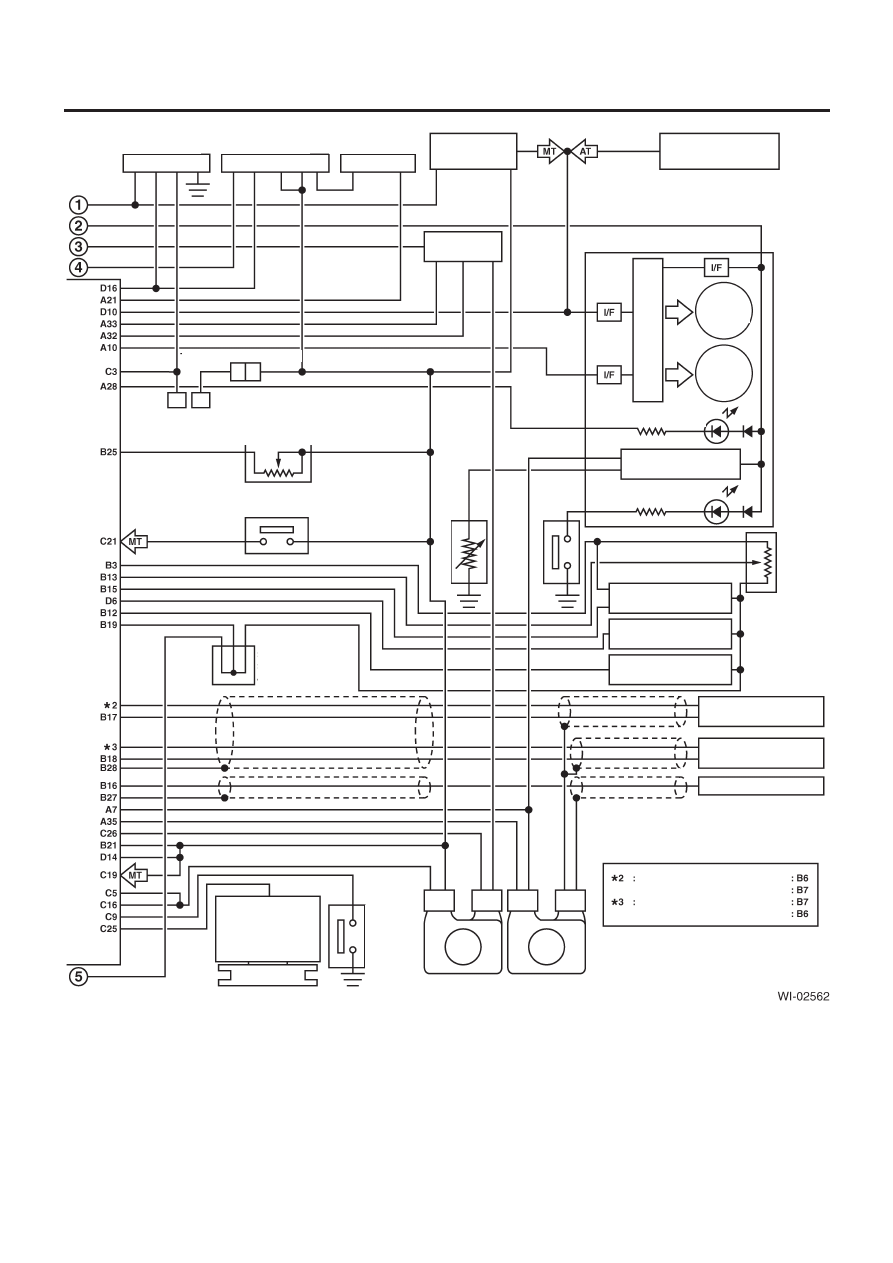

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-115

СИСТЕМА ПРОВОДКИ

Ограничительный
коннектор

Коннектор
связи данных

Ограничительный
коннектор конца линии

Датчик скорости
автомобиля (МТ)

Катушка зажига-
ния и зажигатель

Спидо-

метр

Световой индикатор
неполадки

Измеритель температуры
охладителя двигателя

Предупреждающий свето-
вой сигнал давления масла

Т

ермометр

Переключтаель давления масла

Датчик давления

Датчик положения
коленвала

Датчик положения
распредвала

Датчик детонации

Датчик температуры
входящего воздуха

Датчик
положения
дросселя

Тахометр

Модуль управления
трансмиссией (АТ)

Комбинационный прибор

Микрокомпьютер

Коннектор тестового режима

Коннектор конца линии

Датчик уровня топлива

Переключатель

нейтрального положения (МТ)

Переключа-
тель
давления
масла
усилителя
руля

Заземление двигателя

Модуль управления двигателем

Датчик температуры
охладителя двигателя

Соединительный
коннектор защиты
и заземления датчика

Генератор

Модуль управления двигателем
Модель без иммобилайзера

Модель с иммобилайзером
Модель без иммобилайзера

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-116

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Реле топливного
насоса

Топливный насос

Датчик уровня топлива

Модель с иммобилайзером

Модель без иммобилайзера

Модуль управления двигателем

Зеленый

Топливный насос

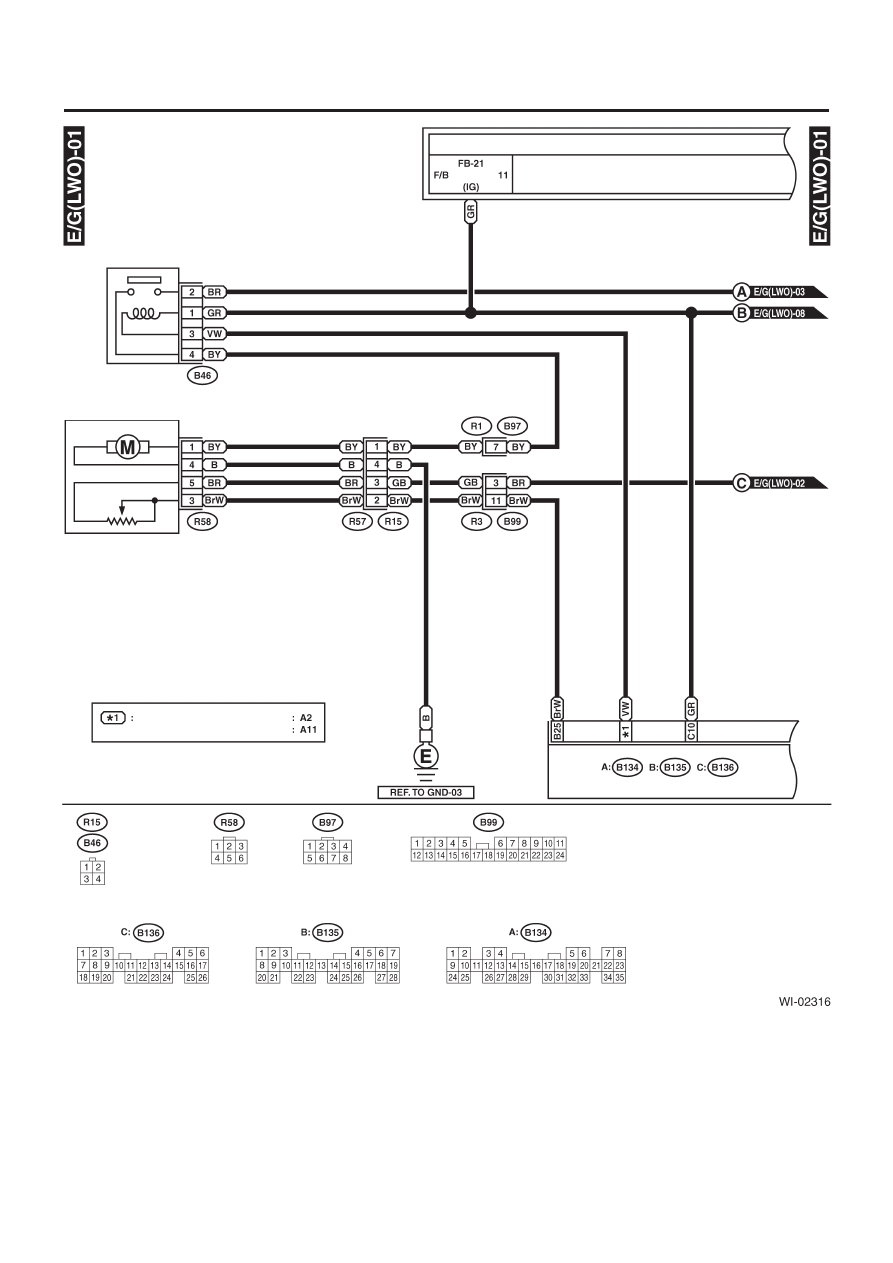

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-117

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Спидометр

Комбинационный
прибор

Датчик скорости
автомобиля (МТ)

Предупреждающий световой

сигнал давления масла

Измеритель

температуры

Световой индикатор

неполадки

Микрокомпьютер

Тахометр

Модуль

управления

трансмиссией

(АТ)

Переключатель давления масла

Модуль управления двигателем

Зеленый

Коричневый

Зеленый

Зеленый

Зеленый

Светло-серый

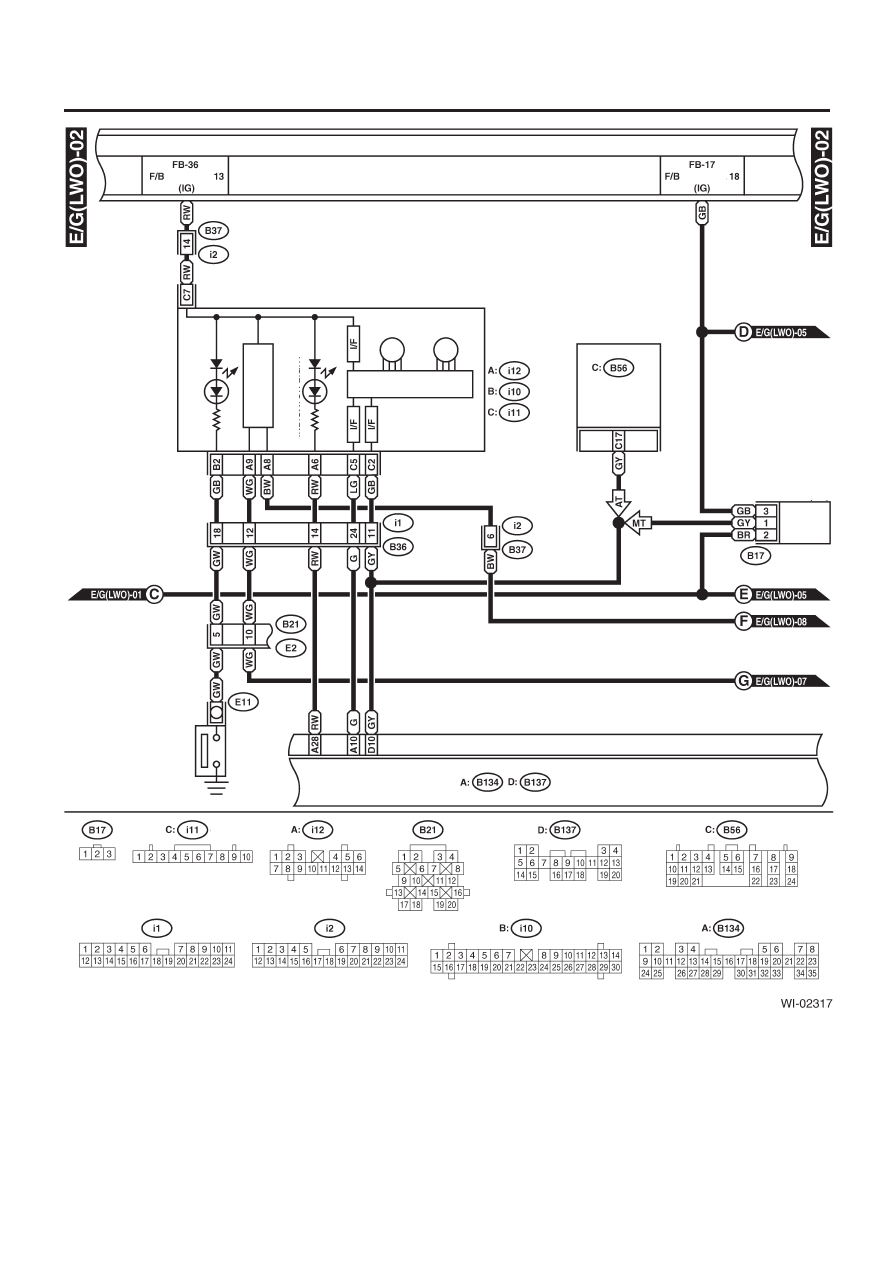

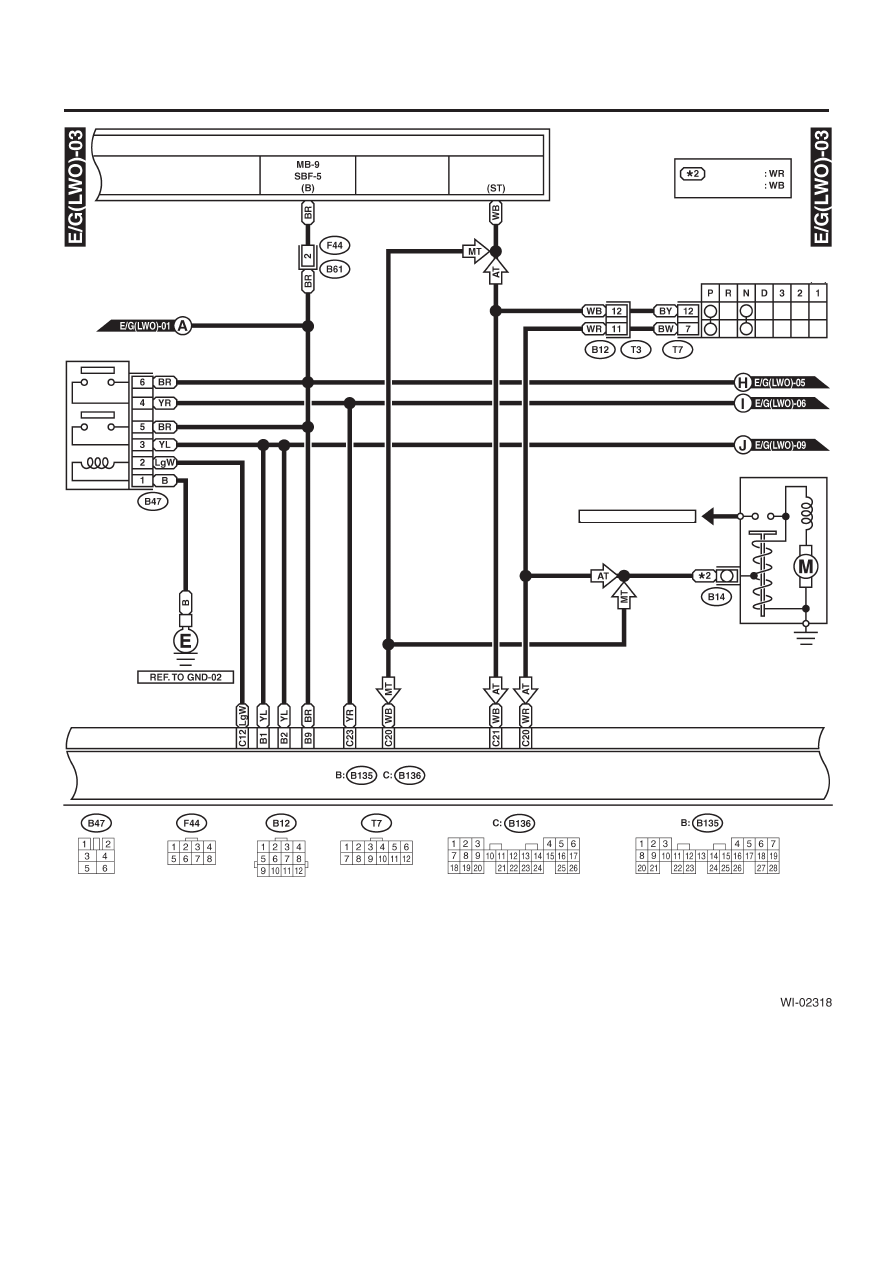

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-118

СИСТЕМА ПРОВОДКИ

К питанию

Перключатель

зажигания ST

Модель АТ

Модель МТ

Ингибиторный переключатель (АТ)

Главное реле

К клемме аккумулятора

Мотор стартера

Модуль управления двигателем

Коричневый
