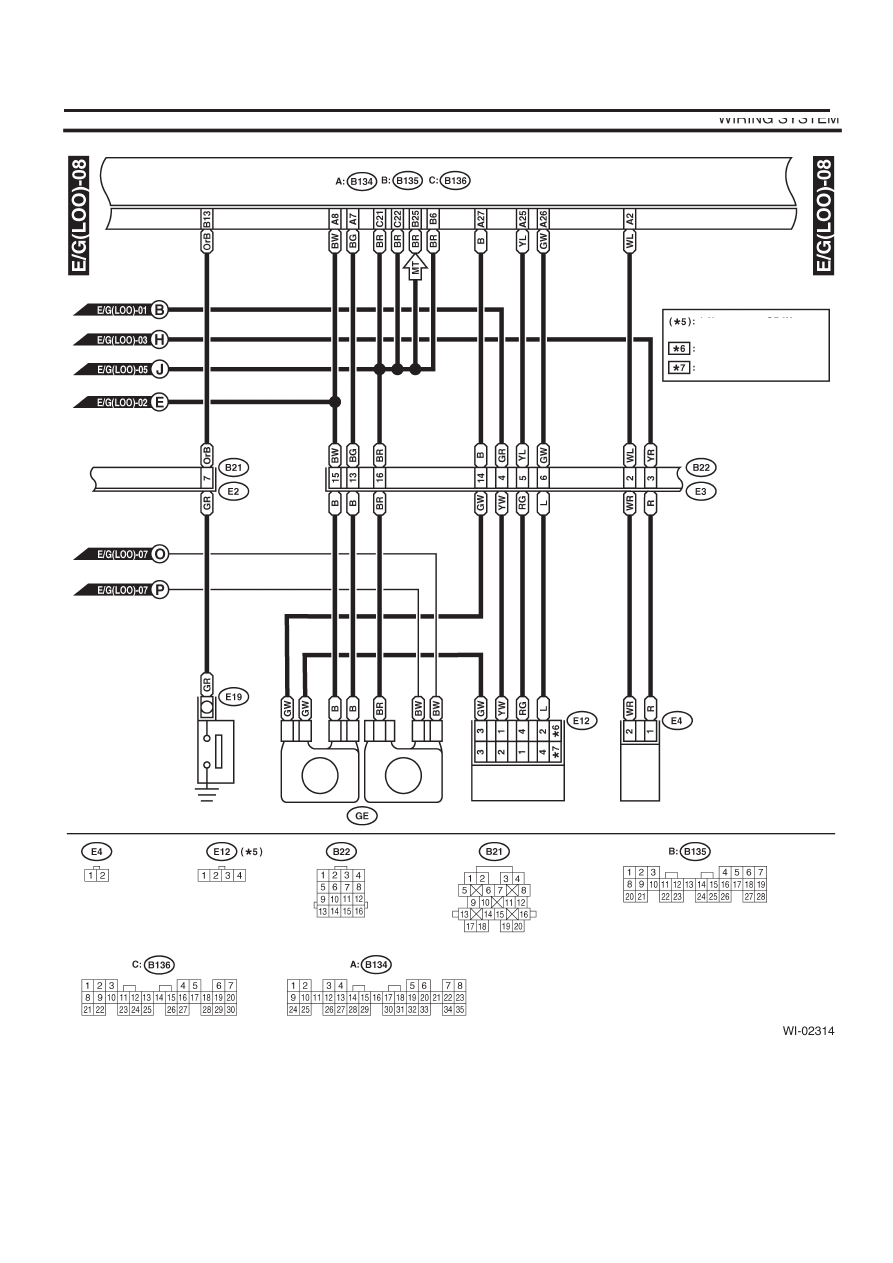

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-111

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

1.6 L   : серый
Кроме 1.6 L : темно-серый

1.6 L

Кроме модели 1.6 L

Переключатель давления

масла усилителя руля

Катушка зажигания

и зажигатель

Соленоидный клапан

управления продувкой

Синий

Коричневый

Светло-серый

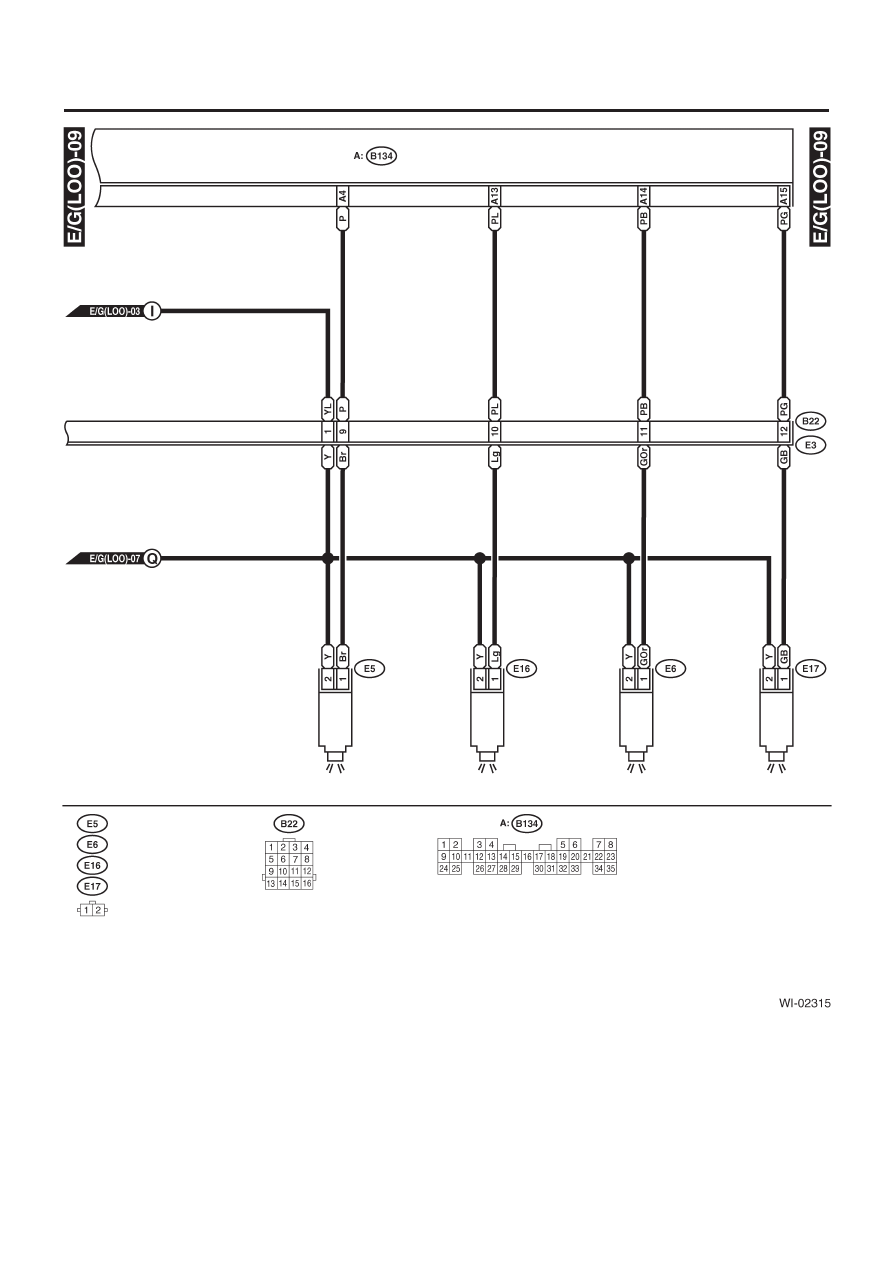

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-112

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Топливный

инжектор № 1

Топливный

инжектор № 2

Топливный

инжектор № 3

Топливный

инжектор № 4

Светло-серый

Коричневый

Светло-серый

Светло-серый

Светло-серый

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-113

СИСТЕМА ПРОВОДКИ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-114

СИСТЕМА ПРОВОДКИ

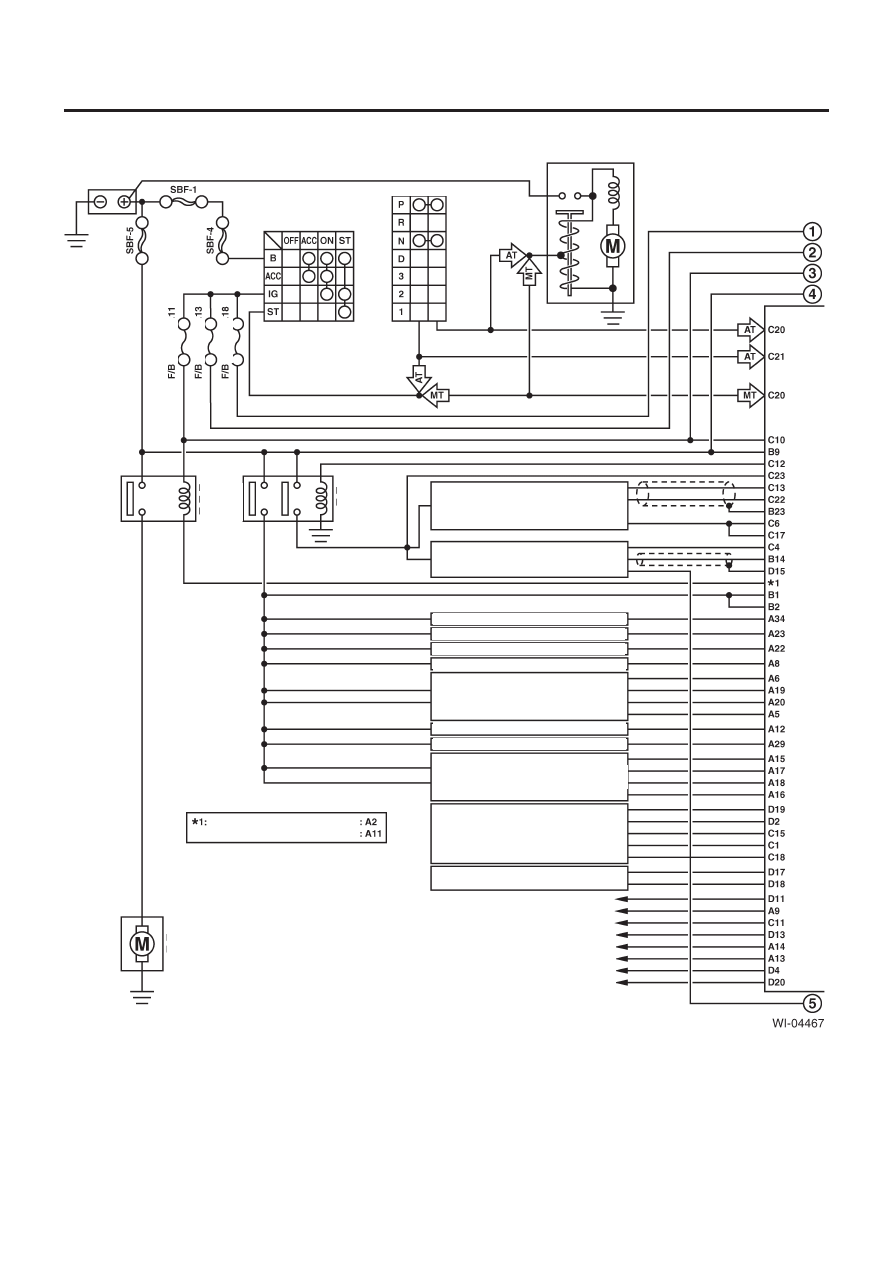

2.  МОДЕЛЬ LHD SOHC С OBD

Аккумулятор

Переключатель зажигания

Ингибиторный переключатель (АТ)

Мотор стартера

предох. №

предох. №

предох. №

Реле
топливно-
го насоса

Главное
реле

Передний датчик кислорода (A/F)

Задний датчик кислорода

Топливный инжектор № 1

Топливный инжектор № 2

Топливный инжектор № 3

Топливный инжектор № 4

Соленоидный клапан воздушной поддержки инжектора

Соленоидный клапан управления продувкой

Соленоидный клапан рециркуляции

выхлопного газа

Соленоидный клапан управления

воздухом холостого хода

Модуль управления трансмиссией (АТ)

Модуль управления иммобилайзером

К реле кондиционера воздуха

К термопереключателю испарения/модулю управления автоматическим А/С

К перключателю кондиционера воздуха/модулю управления автоматическим А/С

К реле главного вентилятора

К реле вспомогательного вентилятора

К таймеру размораживателя заднего стекла

К переключателю освещения

К переключателю переднего стеклоочистителя

Топливный
насос

Модуль управления двигателем

Модель с иммобилайзером

Модель без иммобилайзера
