СИСТЕМА КРУИЗ-КОНТРОЛЯ

WI-99

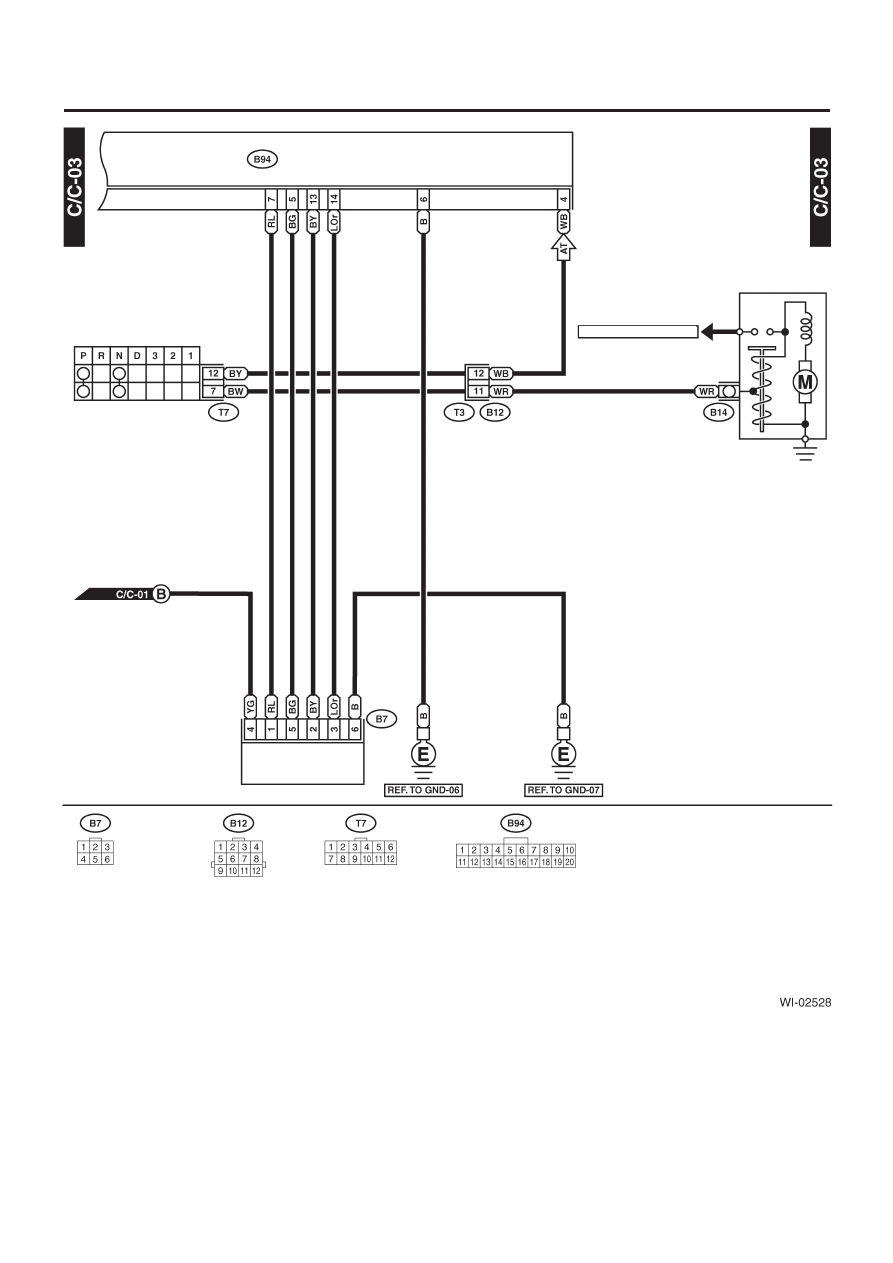

СИСТЕМА ПРОВОДКИ

Модуль круиз-контроля

Ингибиторный переключатель

К клемме аккумулятора

Мотор стартера

Исполнительный механизм круиз-контроля

Черный

Черный

СИСТЕМА ИЗМЕРИТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

WI-100

СИСТЕМА ПРОВОДКИ

13. Система измерителя температуры охладителя двигателя

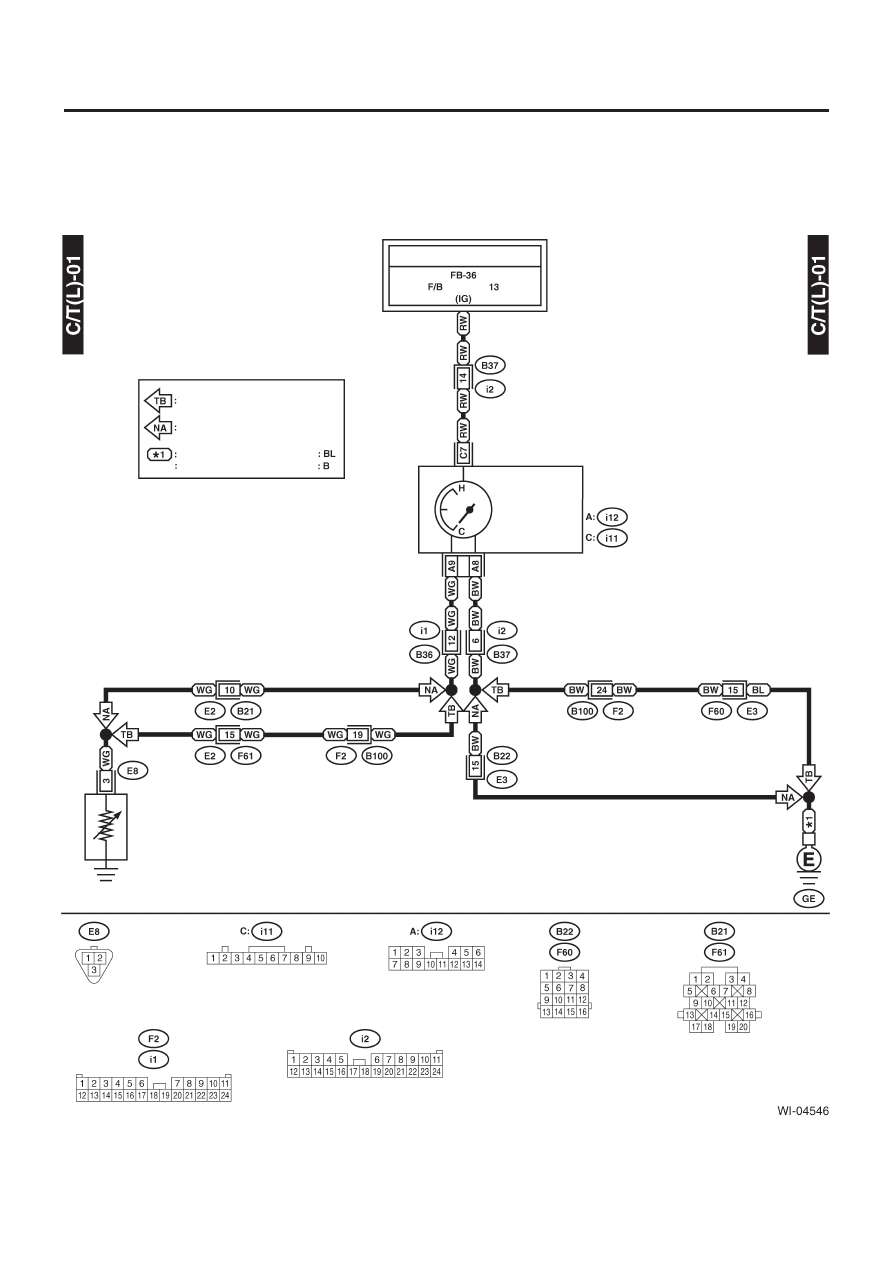

A: ДИАГРАММА ПРОВОДКИ

1.  МОДЕЛЬ LHD

К питанию

Предох. №

Модель турбо

Модель не турбо

Модель турбо

Модель не турбо

Измеритель
температуры
охладителя
двигателя

Комбинационный
прибор

Термометр

Светло-серый

Черный

Светло-серый

Черный

Зеленый

Зеленый

Коричневый

Коричневый

Коричневый

СИСТЕМА ИЗМЕРИТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

WI-101

СИСТЕМА ПРОВОДКИ

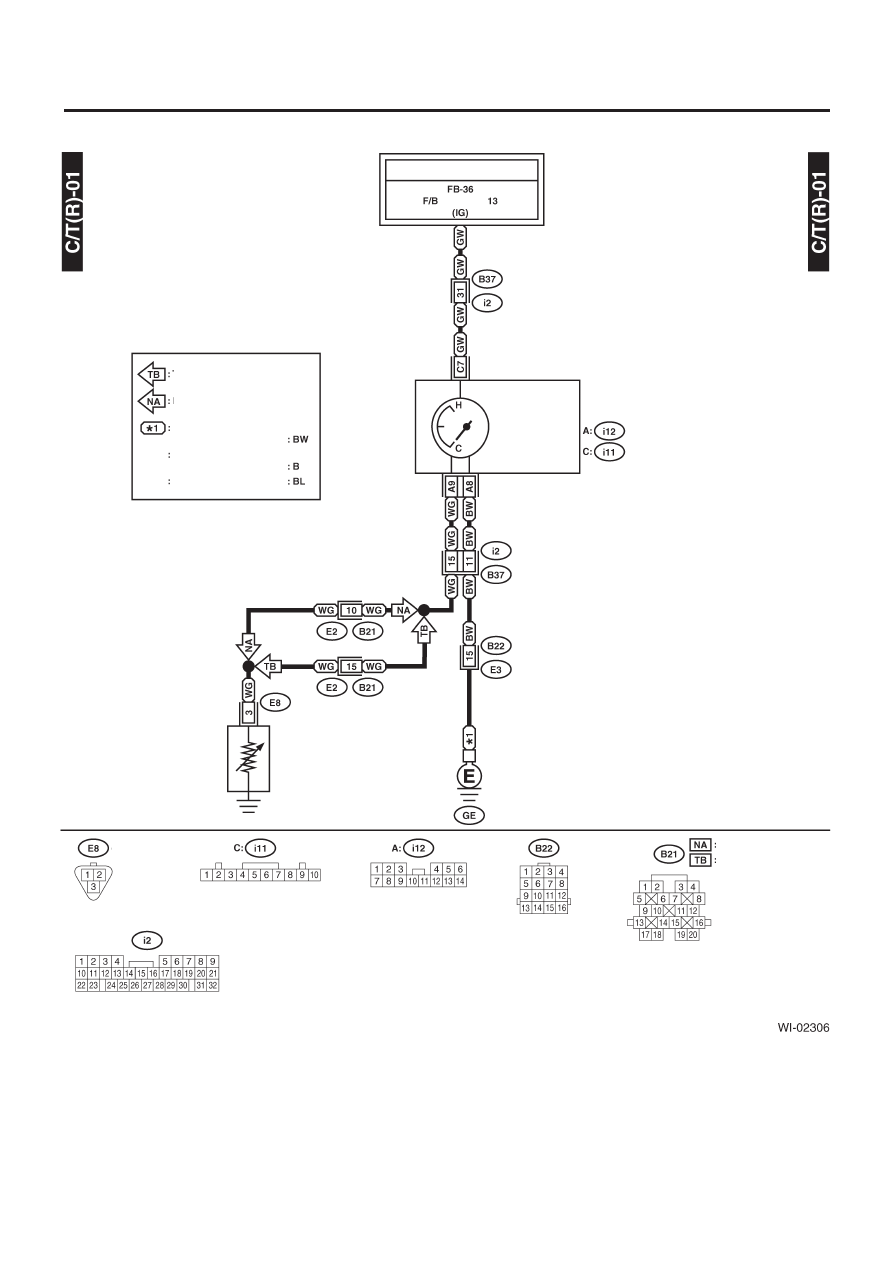

2.  МОДЕЛЬ RHD

К питанию

Предох. №

Модель турбо

Модель не турбо

Измеритель
температуры
охладителя
двигателя

Комбинационный
прибор

Термометр

Светло-серый

Светло-серый

Черный

Зеленый

Зеленый

Коричневый

Модель с двигателем
не турбо без OBD

Модель с двигателем
не турбо с OBD

Модель турбо

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-102

СИСТЕМА ПРОВОДКИ

14. Электрическая система двигателя

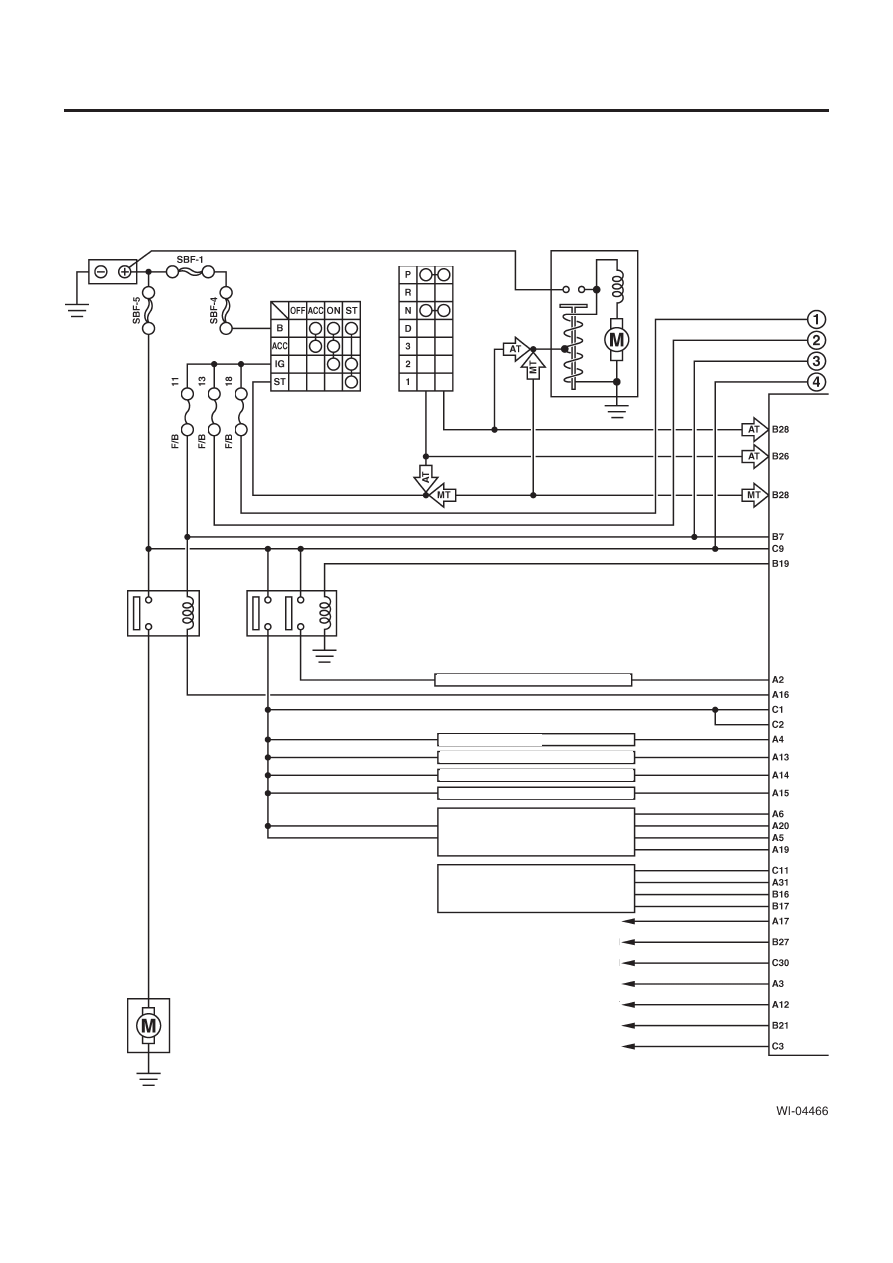

A: ДИАГРАММА ПРОВОДКИ

1.  МОДЕЛЬ LHD SOHC БЕЗ OBD

Аккумулятор

Переключатель зажигания

Ингибиторный переключатель (АТ)

Мотор стартера

предох. №

предох. №

предох. №

Реле
топливно-
го насоса

Главное
реле

Соленоидный клапан управления продувкой

Топливный инжектор № 1

Топливный инжектор № 2

Топливный инжектор № 3

Топливный инжектор № 4

Соленоидный клапан управления

воздухом холостого хода

К модулю управления автоматическим А/С/термопереключателю испарения

Модуль управления трансмиссией (АТ)

К реле кондиционера воздуха

К модулю управления автоматическим А/С/перключателю кондиционера воздуха

К реле главного вентилятора

К реле вспомогательного вентилятора

К таймеру размораживателя заднего стекла

К переключателю освещения

Топливный
насос

Модуль управления двигателем
