Subaru Impreza: система проводки. Руководство - часть 24





КОМБИНАЦИОННЫЙ ПРИБОР

WI-91

СИСТЕМА ПРОВОДКИ

Реле передних фар RH

Световой индикатор сигнала поворота LH

Дальний свет

Переключатель реостата

Ингибиторный

переключатель

Модуль управления контролируемого

водителем межосевого дифференциала

Световой индикатор сигнала поворота RH

Предупр. световой сигнал подушек безопасности

Авто

Блокировка

Высвобождение

Цепь подушек

безопасности

Переключатель сигнало поворота

Модуль управления подушками

безопасности

Цепь реостата

КОМБИНАЦИОННЫЙ ПРИБОР

WI-92

СИСТЕМА ПРОВОДКИ

Хвостовое реле и реле

освещения

Переключатель зажигания

Световой индикатор задних противотуманных огней

Переключатель задних противотуманных огней

Т

ермометр

Модуль измерителя топлива

Модуль управления двигателем

Датчик скорости автомобиля

Модуль

управления авто-

матическим А/С

Датчик

окружающей

среды

Модуль управления

трансмиссией

(на модели

со спортивным

переключением

Модуль управления

трансмиссией

Измеритель температуры охладителя двигателя

Измеритель  топлива

Предупр. световой сигнал

низкого уровня топлива

LCD (одометр/поездка)

LCD (внешняя

температура)

LCD (спортивное

переключение)

Цепь

зуммера

Зуммер

Подсветка LCD (спортивное

переключение)

Световой индикатор оборотов

Лампа освещения

Цепь питания

Переключатель сброса поездки

Переключатель установки

светового индикатора оборотов

Электрически стираемый

программируемый ROM

Переключатель
яркости

Аккумулятор

Модель АТ

Модель МТ

Модель с автоматическим

А/С

Тахометр

Спидометр

Подсветка LCD

одометра/поездки

Подсветка

LCD внешней

температуры

Водитель

Водитель

Водитель

Водитель

Микрокомпьютер

КОМБИНАЦИОННЫЙ ПРИБОР

WI-93

СИСТЕМА ПРОВОДКИ

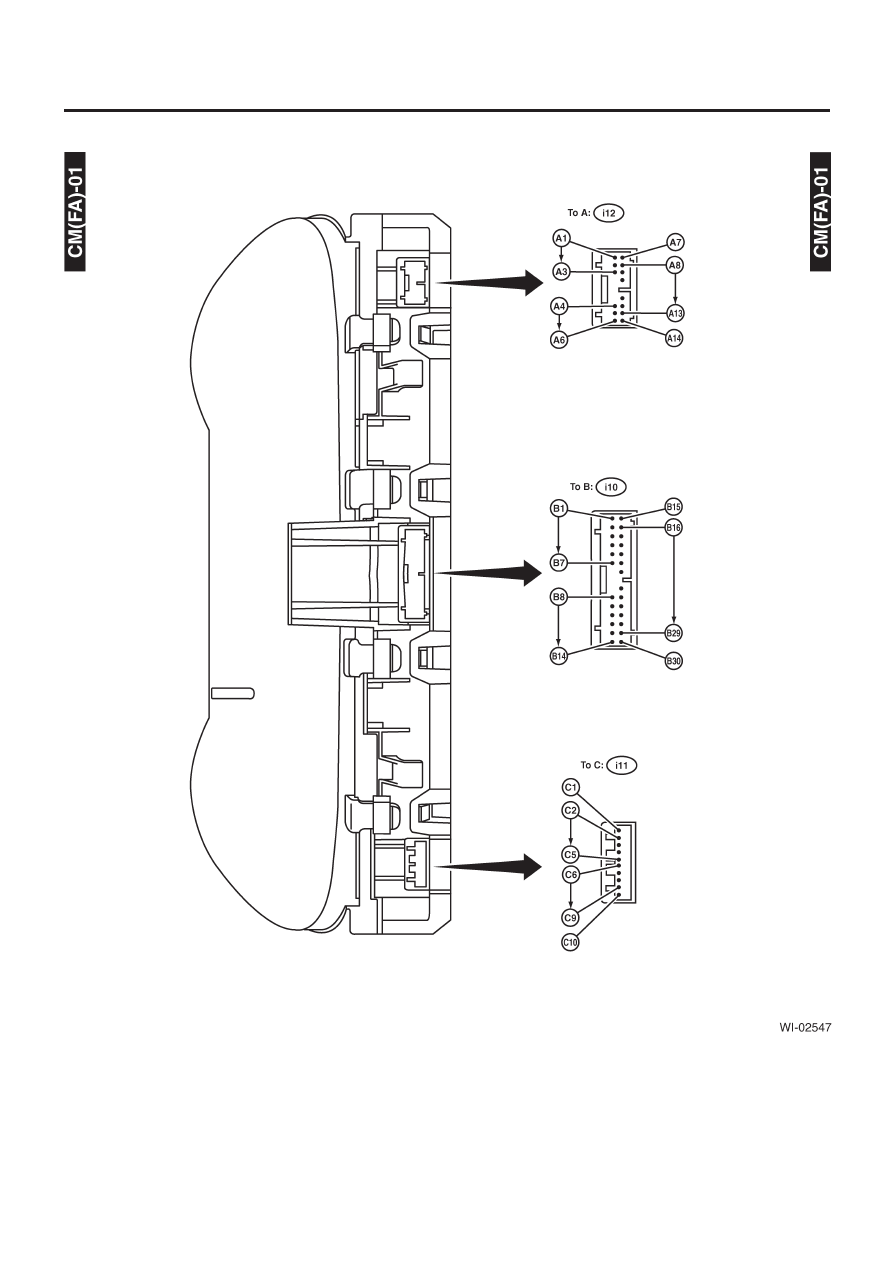

2.  МОДЕЛЬ STi ДЛЯ АВСТРАЛИИ

Зеленый

Зеленый

Зеленый

КОМБИНАЦИОННЫЙ ПРИБОР

WI-94

СИСТЕМА ПРОВОДКИ

Предупрежд световой сигнал стояночного тормоза/

тормозной жидкости

Переключатель зажигания

Реле передних фар RH

Переключатель сигнало поворота

Предупрежд световой сигнал

зарядки

Предупрежд световой

сигнал темп масла

заднего дифференциала

Цепь температуры

масла заднего

дифференциала

Предупрежд световой сигнал давления масла

Переключатель стояночного тормоза

Генератор

Переключатель давления масла

Модуль управления ABS

Модуль управления двигателем

Переключатель ремней безопасности

Переключатель реостата

Предупреждающий переключатель уровня

бачка разбрызгивания воды интеркулера

Модуль управления контрол. водит

межосевого дифференц.

Предупреждающий переключатель

уровня тормозной жидкости

Датчик темп масла

заднего дифференциала

Предупрежд световой сигнал ABS

Световой индикатор неполадки

Предупрежд световой сигнал ремней безопасности

Световой индикатор дальнего света

Световой индикатор сигнала поворота LH

Световой индикатор сигнала поворота RH

Авто

Блокировка

Высвобождение

Предупрежд световой сигнал уровня бачка

разбрызгивания воды интеркулера

Аккумулятор

Цепь питания

Цепь реостата
