Subaru Impreza: система проводки. Руководство - часть 31

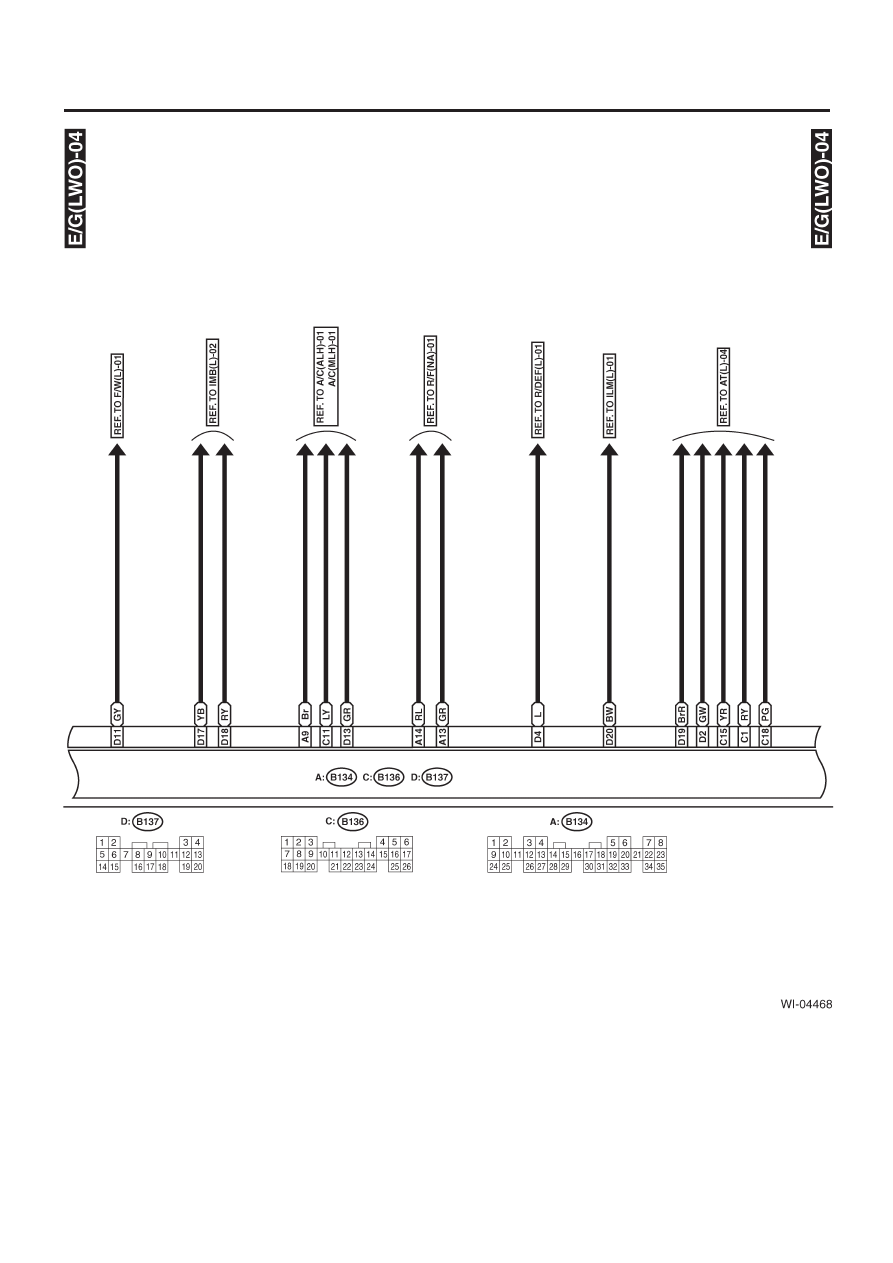

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-119

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

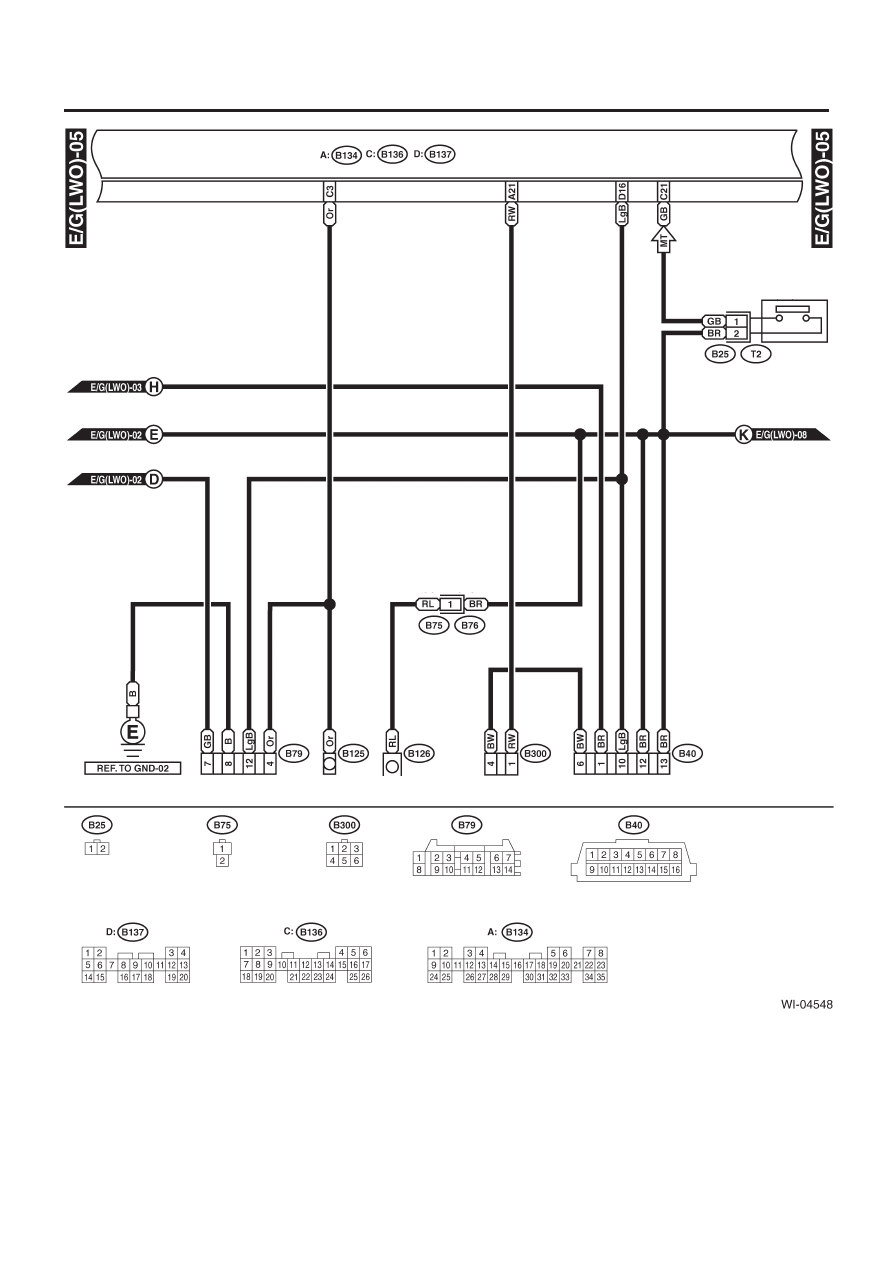

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-120

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Переключатель нейтрального
положения (МТ)

Коннектор
тестового режима

Ограничительный коннектор

Коннектор конца линии

Коннектор связи данных

Ограничительный

коннектор конца линии

Коричневый

Зеленый

Серый

Черный

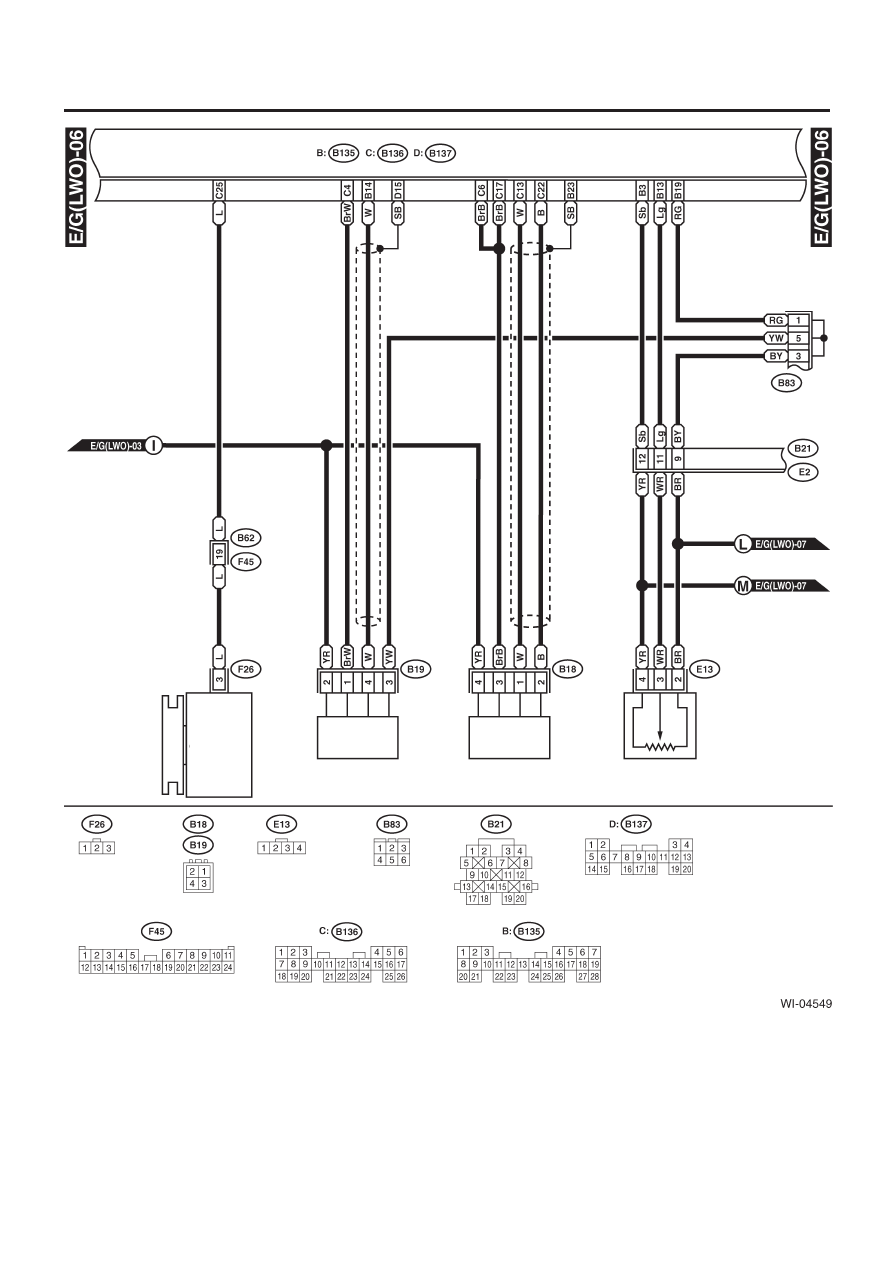

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-121

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соединительный
коннектор защиты
и заземления датчика

Генератор

Задний датчик кислорода

Передний датчик

кислорода (A/F)

Датчик положения

дросселя

Зеленый

Темно-коричневый

Светло-серый

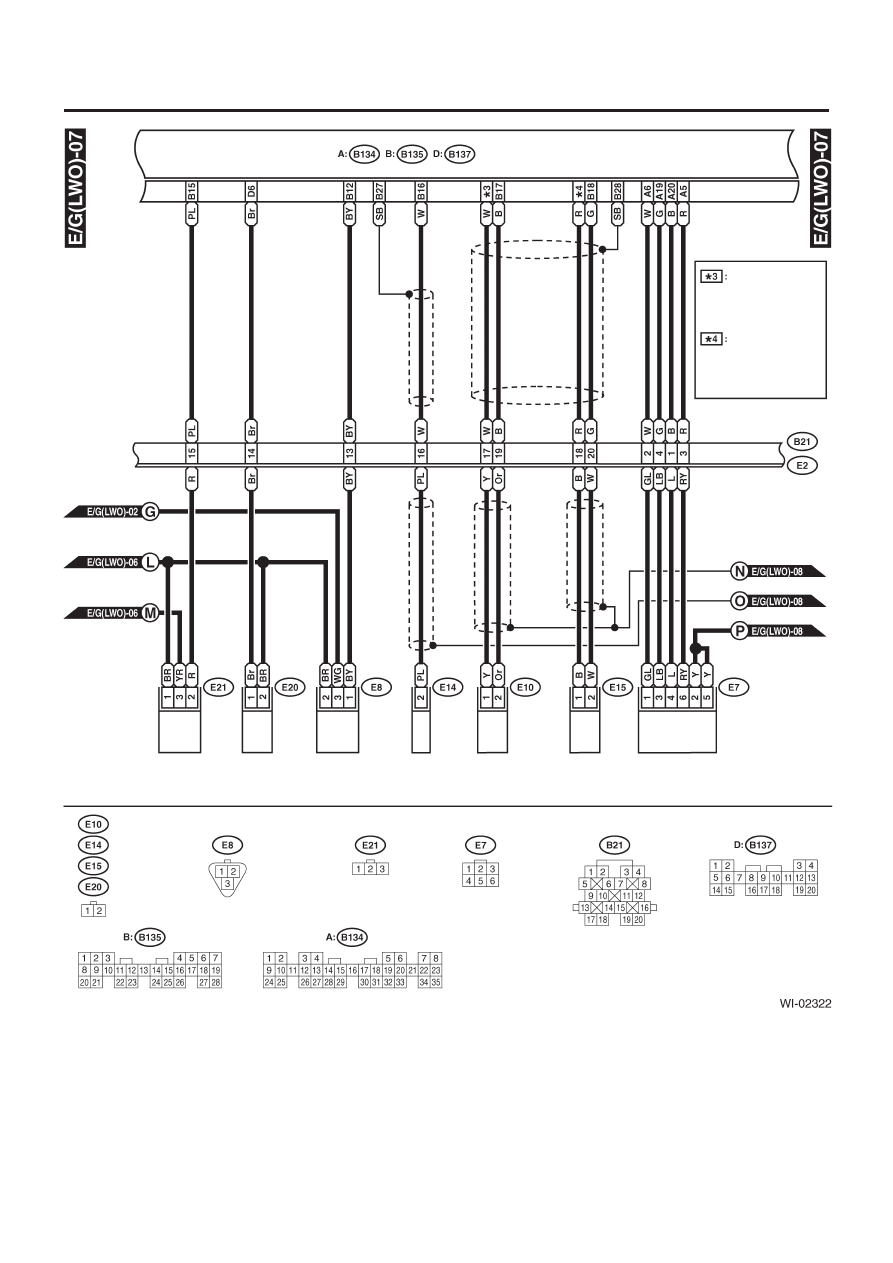

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-122

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Система
с иммобилайзером: B6
Система без
иммобилайзера: B7

Система
с иммобилайзером: B7
Система без
иммобилайзера: B6

Датчик

давления

Датчик

температуры

входящего воздуха

Датчик температуры

охладителя

двигателя

и термометр

Датчик

детонации

Датчик положения

коленвала

Датчик положения

распредвала

Соленоидный клапан

управления воздухом

холостого хода

Светло-серый

Светло-серый

Светло-серый

Светло-серый

Светло-серый

Черный

Черный

Черный
