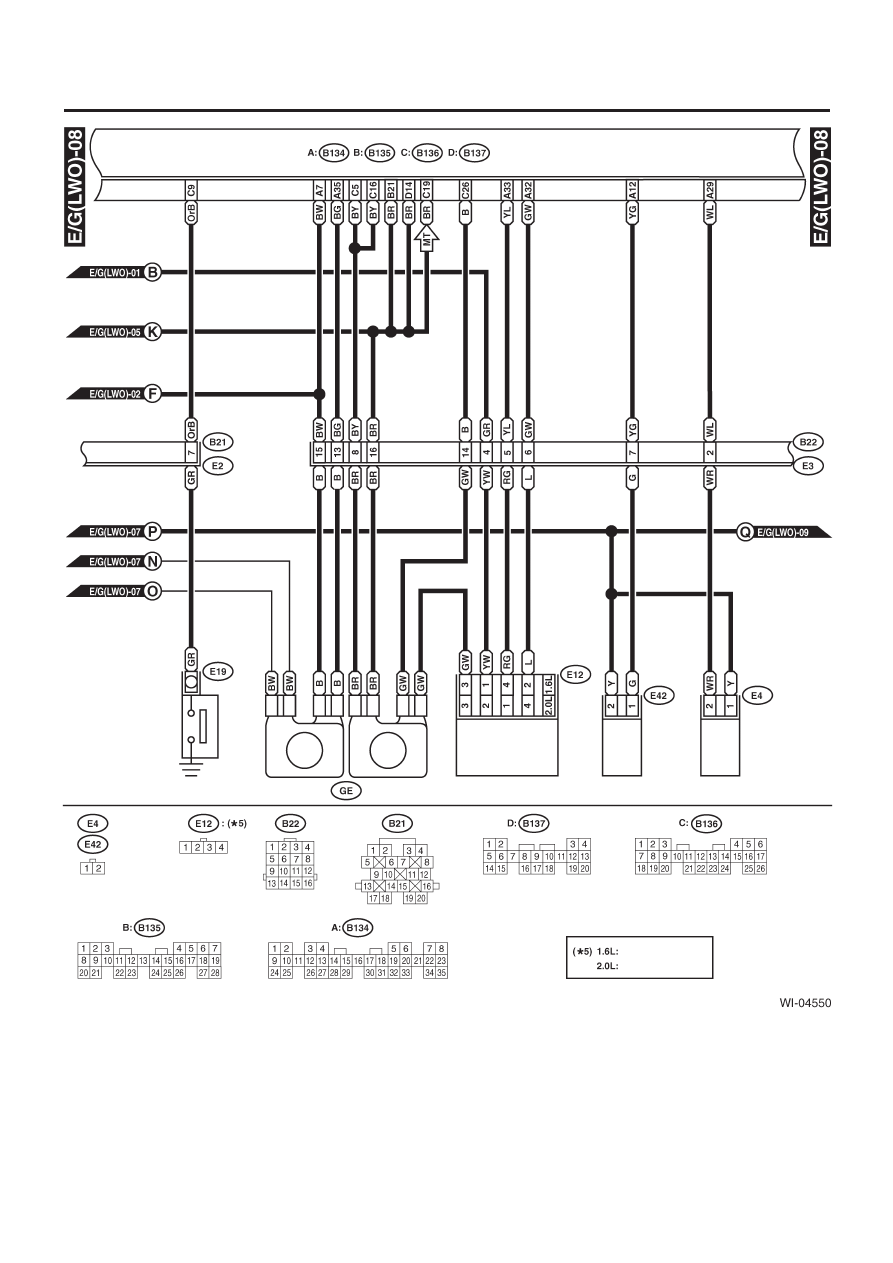

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-123

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Переключатель давления

масла усилителя руля

Катушка зажигания

и зажигатель

Соленоидный клапан воздушной

поддержки инжектора

Соленоидный клапан

управления продувкой

Черный

Фиолетовый

Коричневый

Светло-серый

Темно-серый

Серый

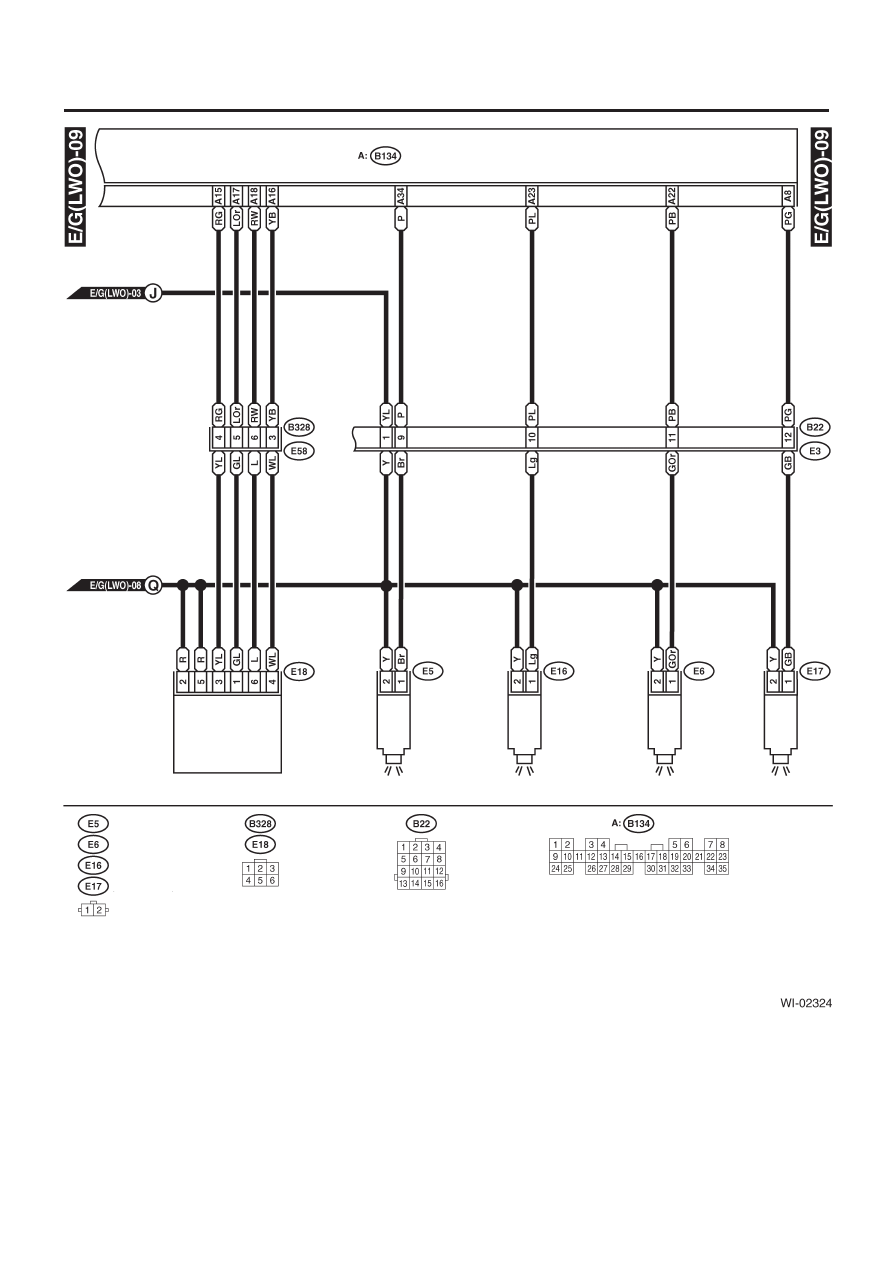

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-124

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соленоидный клапан рециркуляции

выхлопного газа

Топливный

инжектор № 1

Топливный

инжектор № 2

Топливный

инжектор № 3

Топливный

инжектор № 4

Светло-серый

Светло-серый

Светло-серый

Светло-серый

Черный

Темно-серый

Коричневый

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-125

СИСТЕМА ПРОВОДКИ

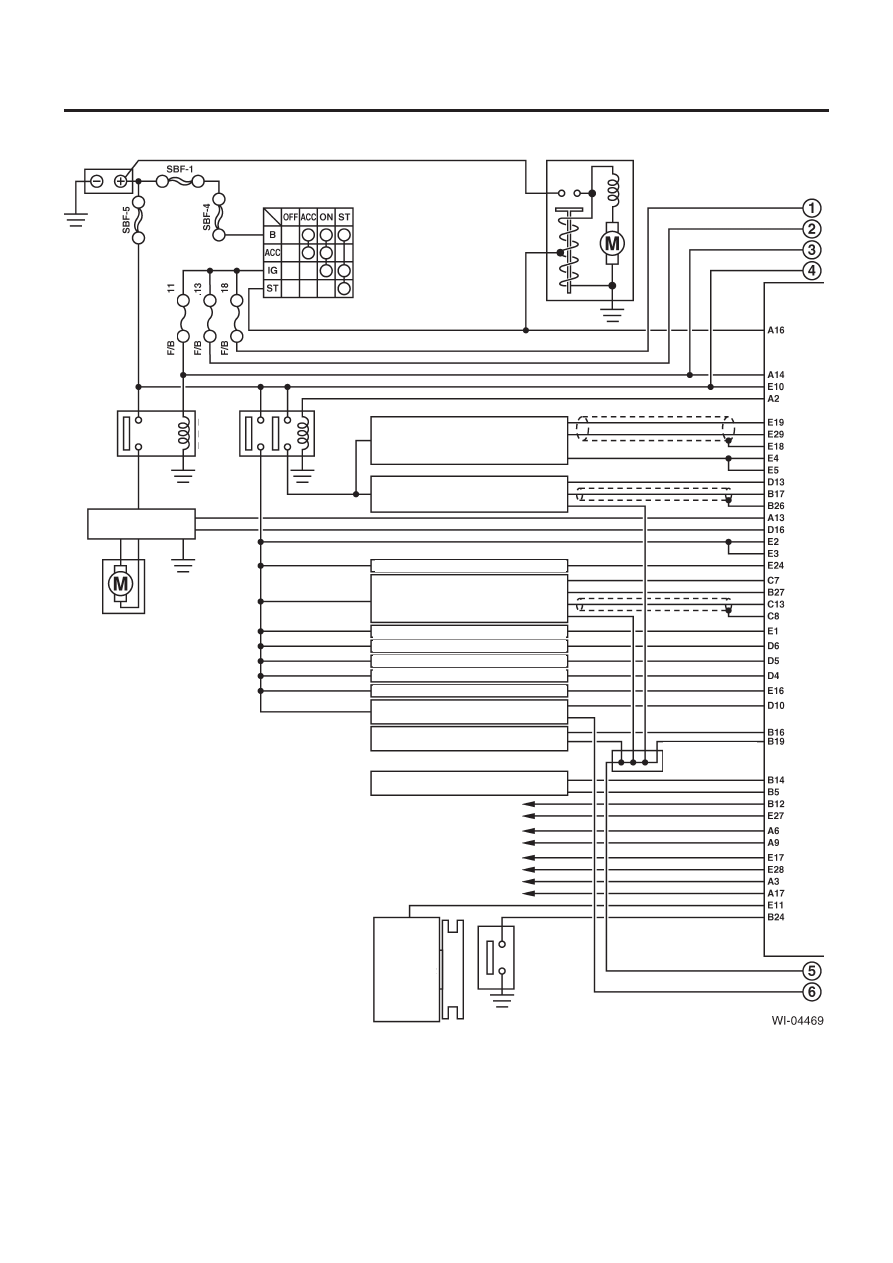

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-126

СИСТЕМА ПРОВОДКИ

3.  МОДЕЛЬ LHD ТУРБО

Аккумулятор

Переключатель зажигания

Мотор стартера

Предох. №

Предох. №

Предох. №

Реле
топлив-
ного
насоса

Главное
реле

Модуль управления
топливного насоса

Топливный
насос

Передний датчик кислорода (A/F)

Задний датчик кислорода

Соленоидный клапан выпускного тракта

Датчик потока воздуха

Топливный инжектор № 1

Топливный инжектор № 2

Топливный инжектор № 3

Топливный инжектор № 4

Соленоидный клапан управления воздухом

холостого хода

Датчик температуры выхлопного газа

Модуль управления иммобилайзером

К переключателю переднего стеклоочистителя

К реле кондиционера воздуха

К переключателю кондиционера воздуха/модулю управления автоматическим А/С

К реле главного/вспомогательного вентилятора 1

К реле главного/вспомогательного вентилятора 2

К таймеру размораживателя заднего стекла

К переключателю освещения

Генератор

Переключатель
давления
масла
усилителя руля

Соединительный
коннектор защиты
и заземления датчика

Модуль управления двигателем

Соленоидный клапан управления продувкой

К термопереключателю испарения/модулю управления автоматическим А/С
