ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-171

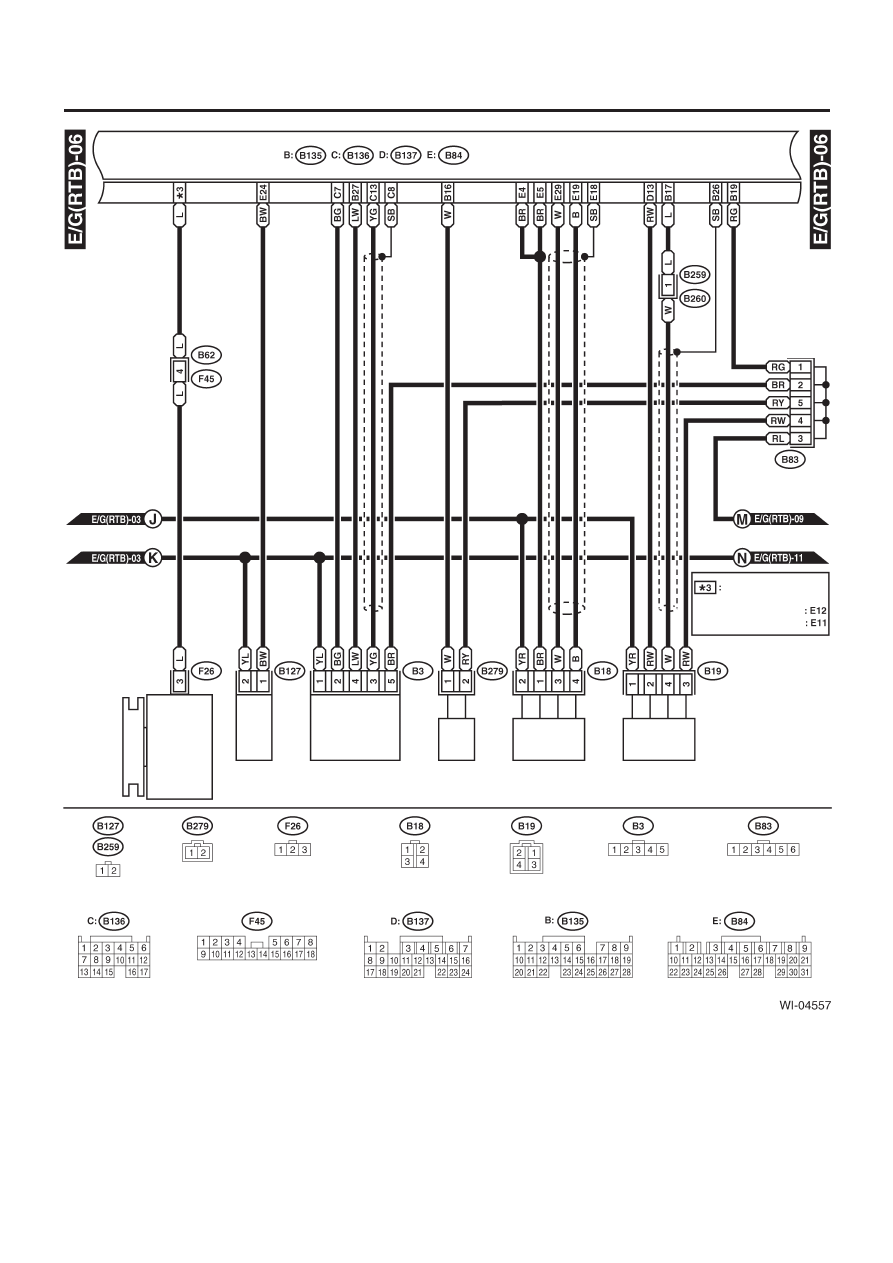

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соединительный
коннектор защиты
и заземления датчика

Генератор

Задний датчик кислорода

Передний датчик

кислорода (A/F)

Зеленый

Черный

Модель для Авст-

ралии,

кроме STi

Другие модели

Соленоид

выпускного тракта

Датчик

воздушного потока

Датчик

температуры

выхлопного газа

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-172

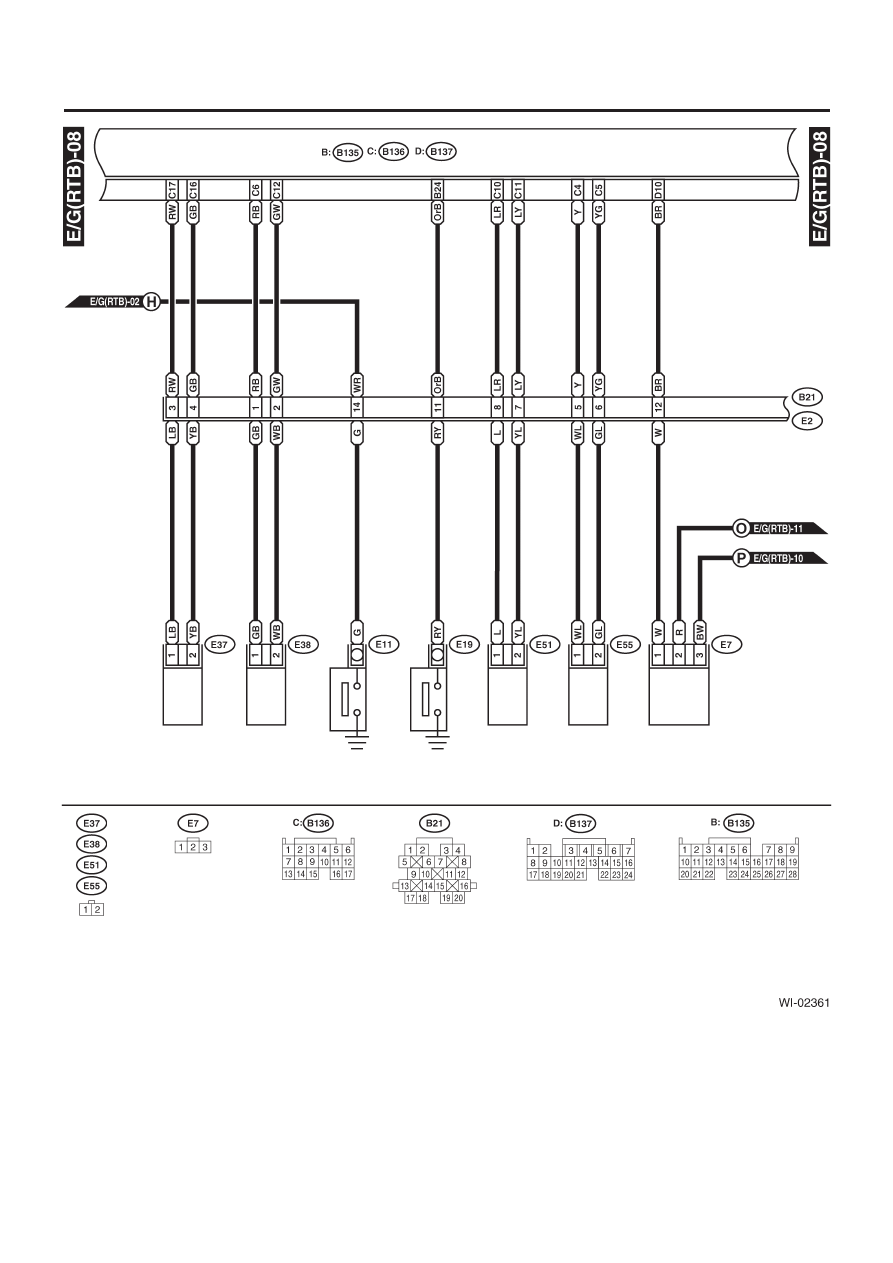

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Датчик угла управления

активным клапаном LH

Датчик угла управления

активным клапаном RH

Датчик

детонации

Датчик положения

коленвала

Датчик

положения распредвала

Светло-серый

Светло-серый

Светло-серый

Модель для Австралии
и модель STi

Модель для Австралии и модель
STi: коричневый
Другие модели: светло-серый

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-173

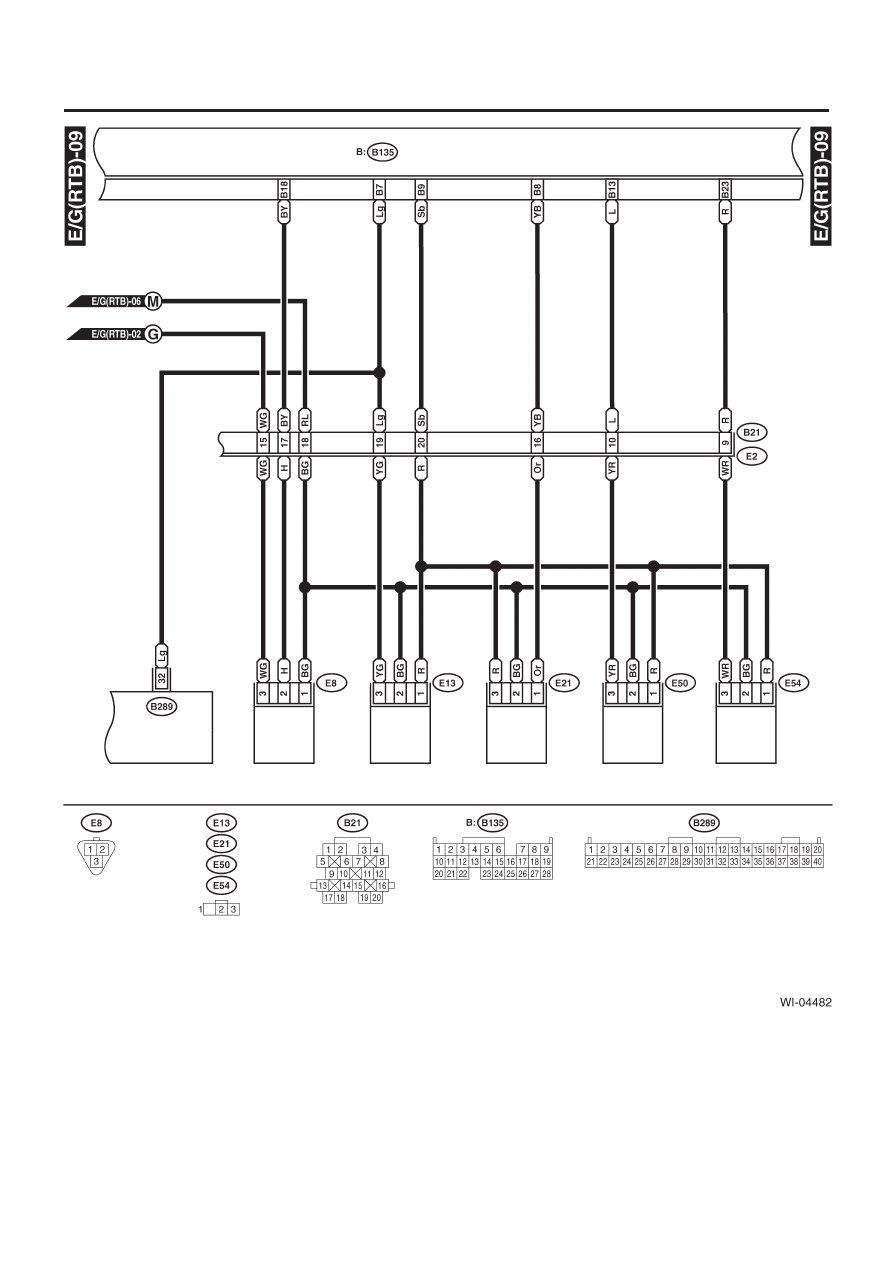

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соленоид LH

управления

активным
клапаном

Соленоид RH

управления

активным
клапаном

Переключатель

давления масла

Переключатель

давления масла

усилителя руля

Барабанный

клапан

генератора LH

Барабанный

клапан

генератора RH

Соленоидный клапан

управления воздухом

холостого хода

Синий

Светло-серый

Синий

Черный

Черный

Черный

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-174

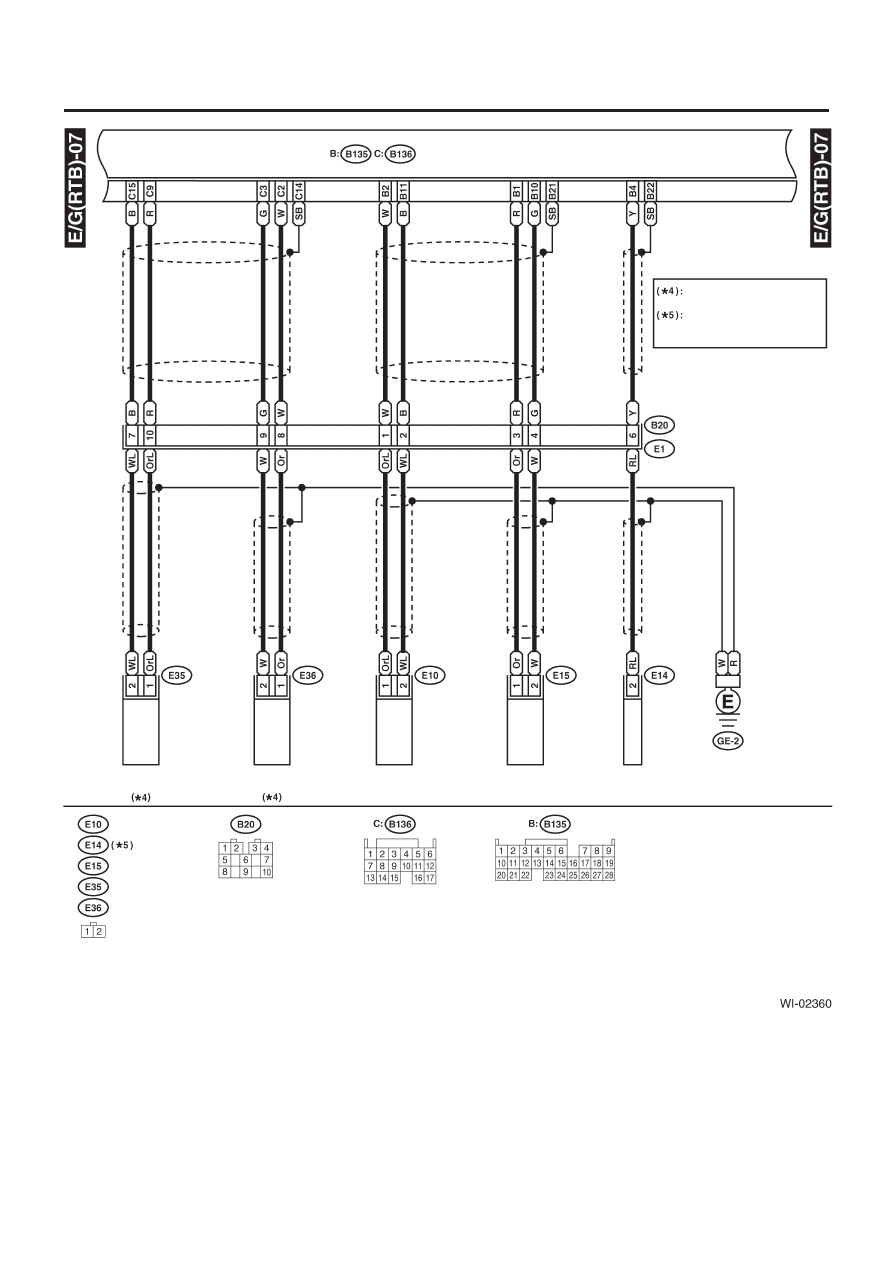

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Модуль управления
контролиемого
водителем межосево-
го дифференциала

Датчик температуры

охладителя двигателя

и термометр

Датчик

положения

дросселя

Датчик угла барабанного

клапана генератора LH

Датчик угла барабанного

клапана генератора RH

Датчик

давления

Светло-серый

Черный

Черный

Черный

Черный

Черный
