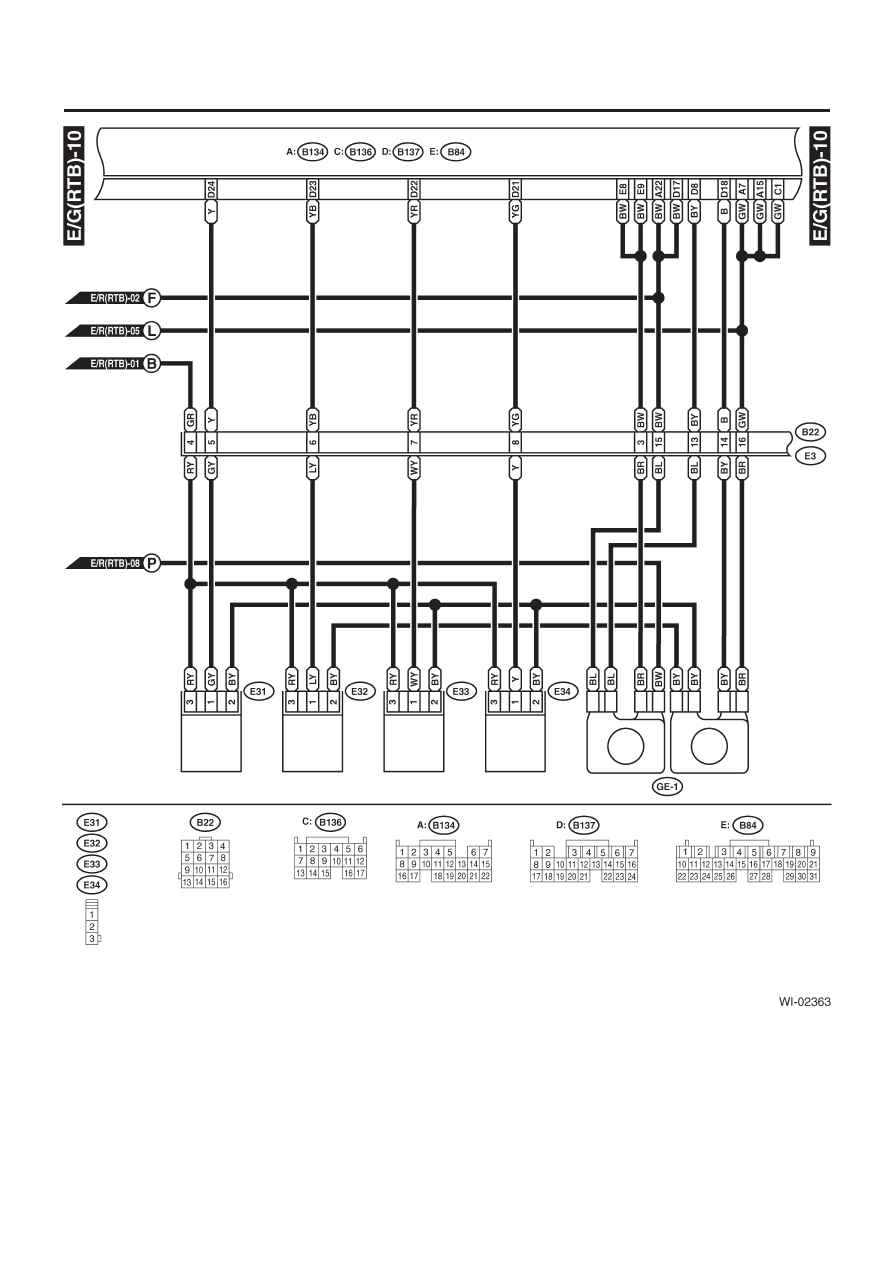

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-175

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

Черный

Черный

Коричневый

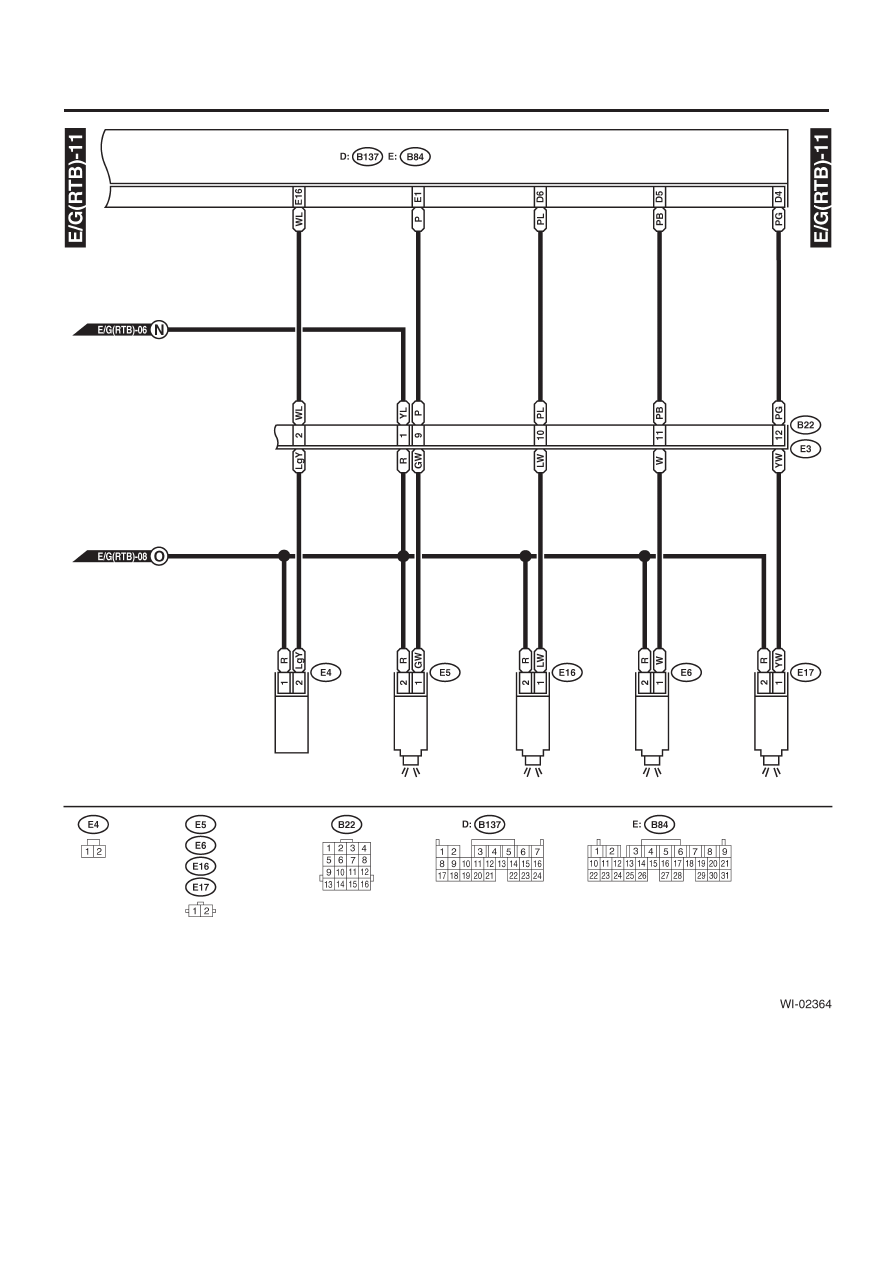

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-176

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соленоидный

клапан

управления

продувкой

Инжектор топлива

№ 1

Инжектор топлива

№ 2

Инжектор топлива

№ 3

Инжектор топлива

№ 4

Черный

Темно-серый

Коричневый

Темно-серый

Темно-серый

Темно-серый

СИСТЕМА ИЗМЕРИТЕЛЯ ТОПЛИВА

WI-177

СИСТЕМА ПРОВОДКИ

15. Система измерителя топлива

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

Модель с двигателем турбо

Модель с двигателем не турбо

Модель с двигателем не турбо для
Европы

Модель с двигателем не турбо
Модель с двигателем турбо

Предох. №

Предупреждаю-
щий световой
сигнал низкого
уровня топлива

Микроком-

пьютер

Водитель

Измери-
тель
топлива

Комбинационный
прибор

Датчик уровня
топлива ниже
минимального
(модель турбо)

Датчик уровня
топлива

Модуль
управления
двигателем
(модель
турбо)

Модуль
управления
двигателем
(модель не турбо
для Европы)

Черный

Коричневый

Зеленый

Зеленый

Коричневый

Коричневый

СИСТЕМА ИЗМЕРИТЕЛЯ ТОПЛИВА

WI-178

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

Предох. №

Предупрежда-
ющий
световой
сигнал низкого
уровня топлива

Микроком-

пьютер

Водитель

Измери-
тель
топлива

Комбинационный
прибор

Датчик уровня
топлива ниже
минимального
(модель турбо)

Датчик уровня
топлива

Модуль
управления
двигателем
(модель
турбо)

Модуль
управления
двигателем
(модель не турбо
для Европы)

Зеленый

Зеленый

Коричневый

Модель АТ

Модель МТ

Модель с двигателем турбо

Модель с двигателем не турбо

Модель с двигателем не турбо для
Европы

Модель для Австралии, кроме STi

Другие модели

К питанию

Модель с двигателем не турбо

Модель с двигателем турбо

Модель для Австралии, кроме STi

Другие модели
