ПОСТОЯННАЯ ДВУХДИАПАЗОННАЯ СИСТЕМА

WI-179

СИСТЕМА ПРОВОДКИ

16. Постоянная двухдиапазонная система

А: ДИАГРАММА ПРОВОДКИ

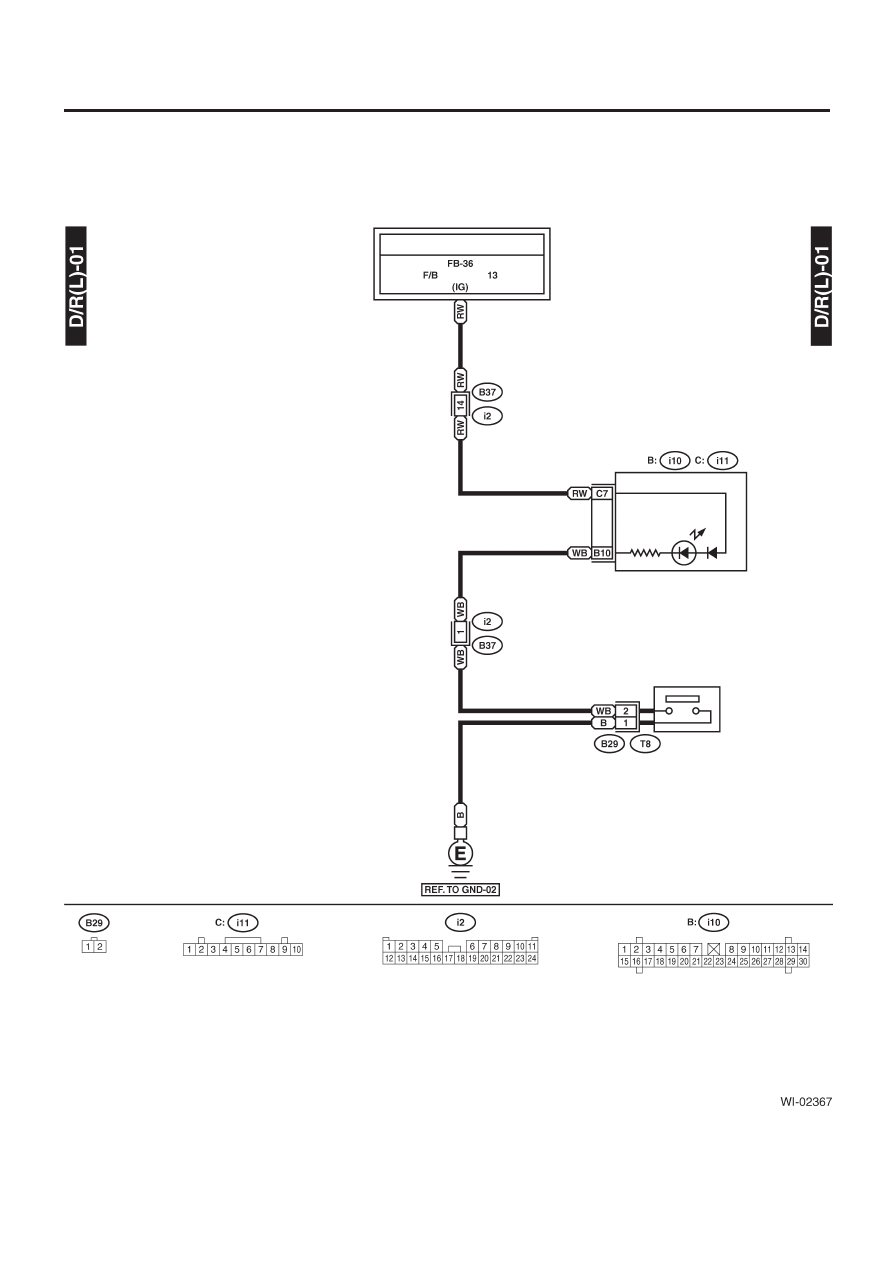

1. МОДЕЛЬ LHD

К питанию

Предох. №

Комбинационный прибор

Световой индикатор
AWD-LO

Переключатель
AWD-LO

Зеленый

Зеленый

ПОСТОЯННАЯ ДВУХДИАПАЗОННАЯ СИСТЕМА

WI-180

СИСТЕМА ПРОВОДКИ

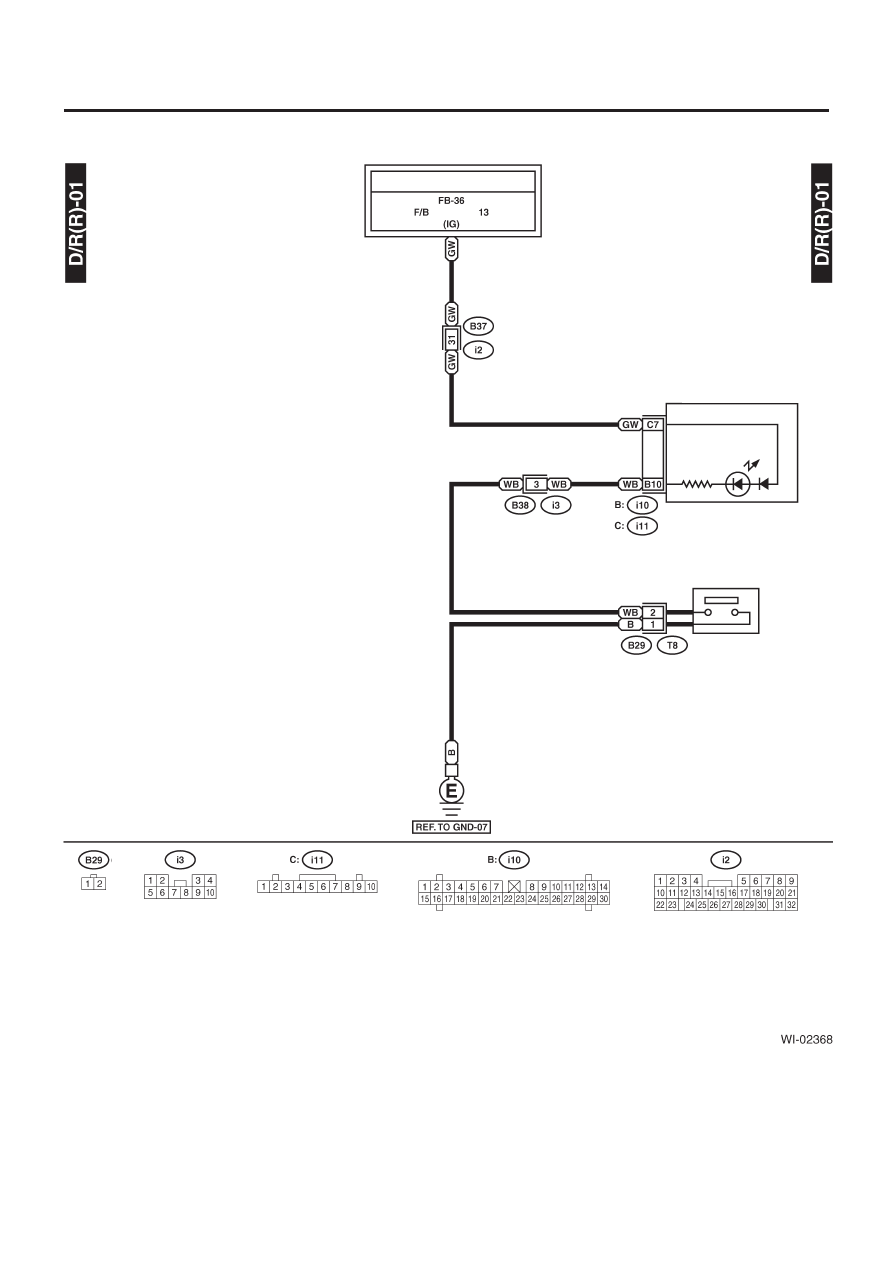

2. МОДЕЛЬ RHD

К питанию

Предох. №

Комбинационный прибор

Световой индикатор
AWD-LO

Переключатель
AWD-LO

Зеленый

Зеленый

Серый

Черный

СИСТЕМА ПЕРЕДНЕГО ДОПОЛНИТЕЛЬНОГО ИСТОЧНИКА ПИТАНИЯ

WI-181

СИСТЕМА ПРОВОДКИ

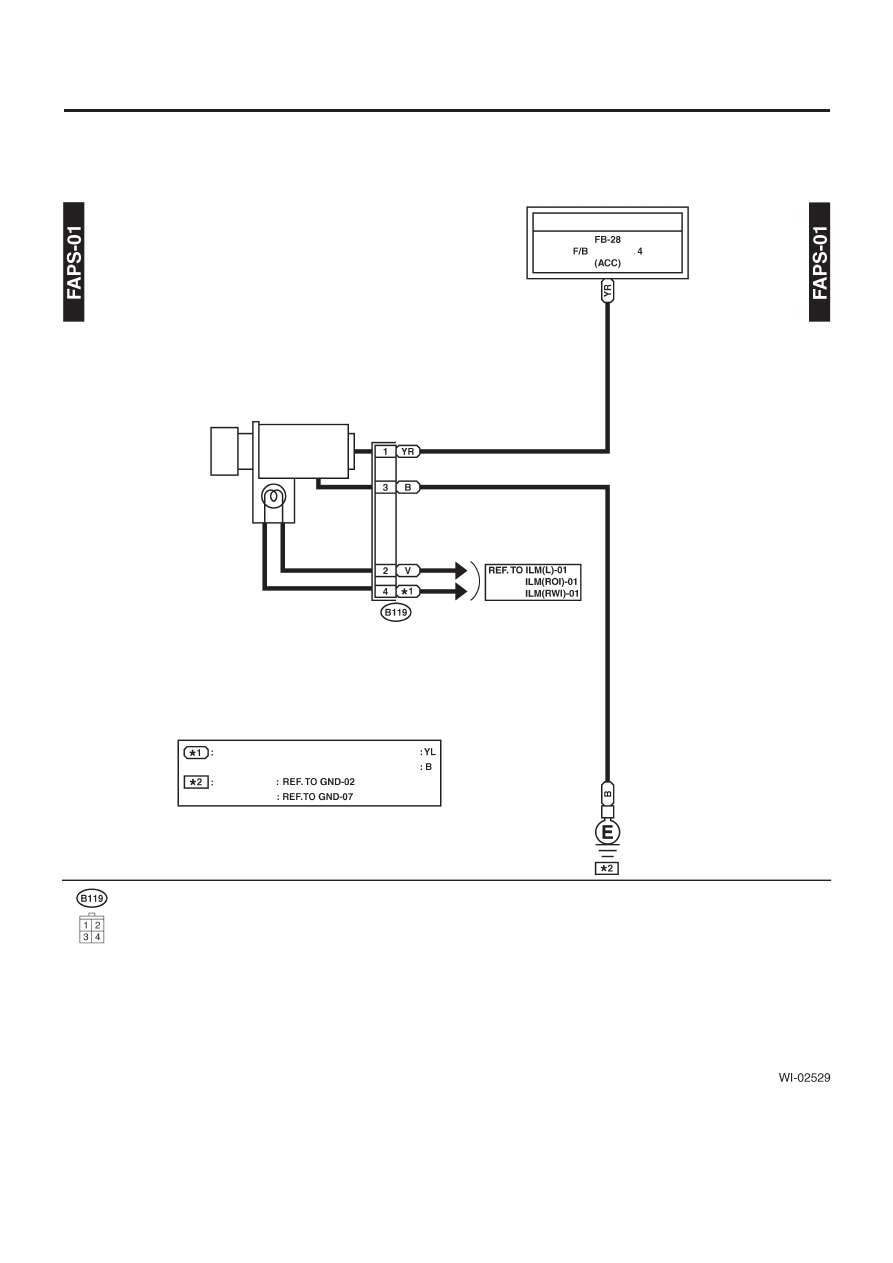

17. Система переднего дополнительного источника питания

А: ДИАГРАММА ПРОВОДКИ

К питанию

Предох. №

Передняя дополнительная
розетка питания

Модель с управлением освещением

Модель без управления освещением

Модель LHD

Модель RHD

СИСТЕМА НАСТРОЙКИ ЛУЧА ПЕРЕДНИХ ФАР

WI-182

СИСТЕМА ПРОВОДКИ

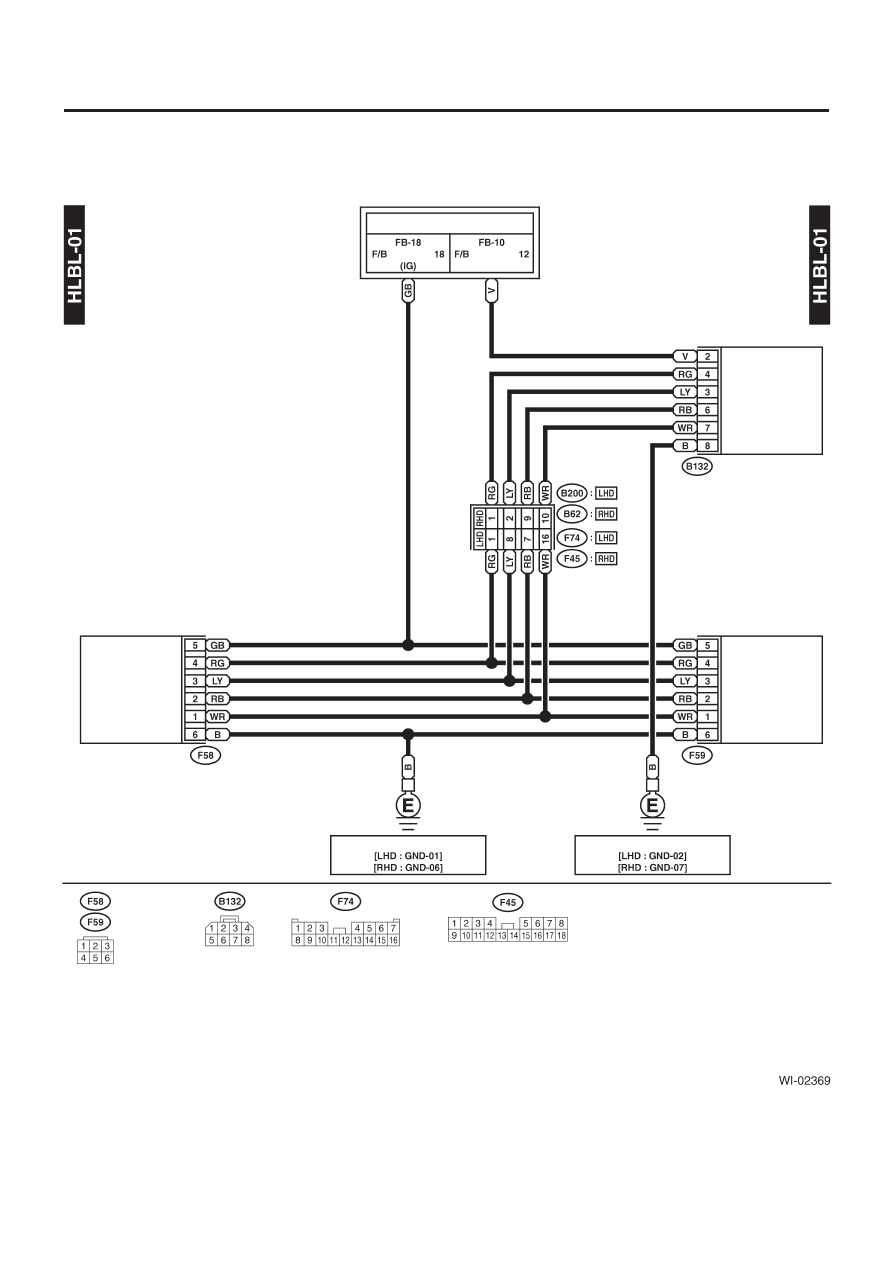

18. Система настройки луча передних фар

А: ДИАГРАММА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Переключатель настройки луча передних фар

Настройщик передних фар LH

Настройщик передних фар RH

См. распределение заземления

См. распределение заземления

Серый

Серый

Синий
