СИСТЕМА ЗВУКОВОГО СИГНАЛА

WI-183

СИСТЕМА ПРОВОДКИ

19. Система звукового сигнала

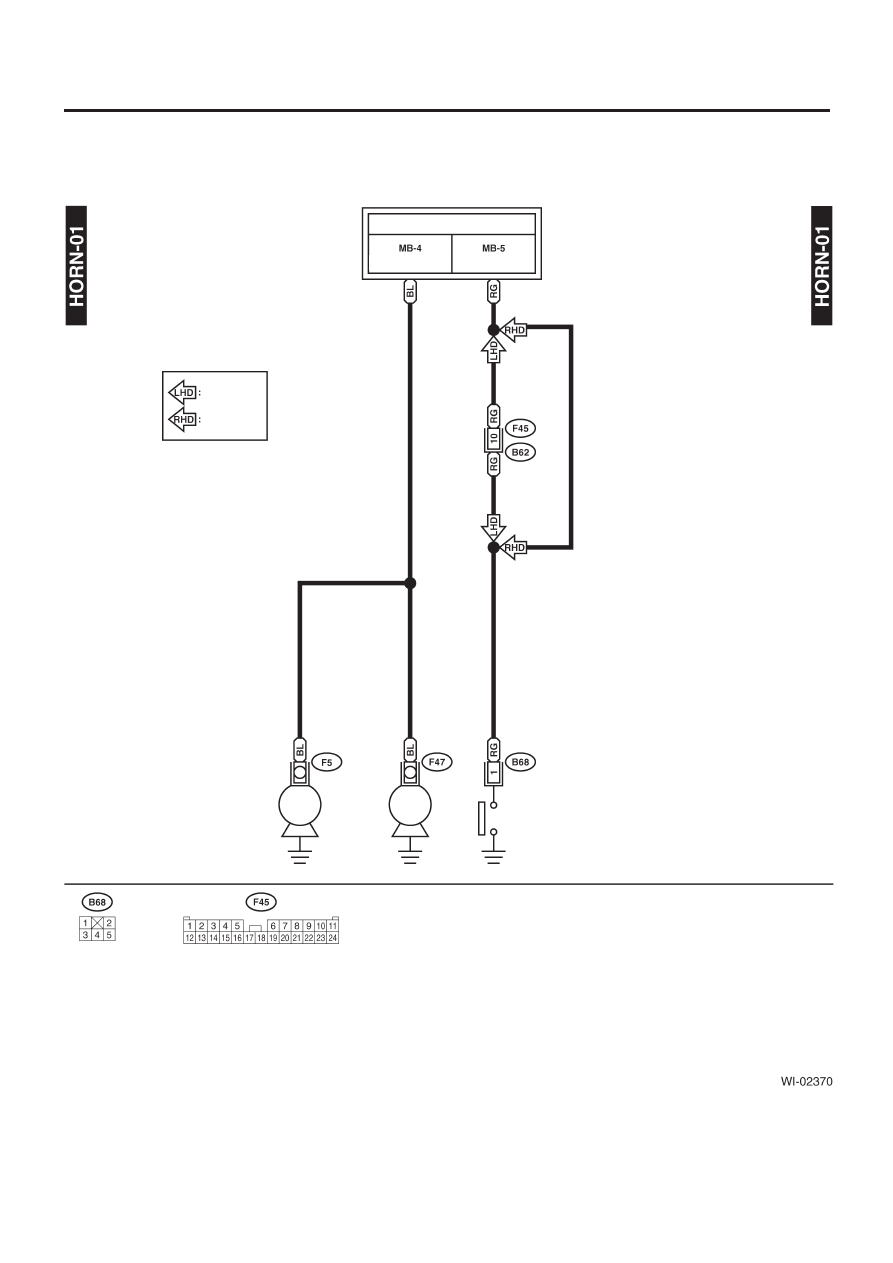

А: ДИАГРАММА ПРОВОДКИ

К питанию

Реле звукового сигнала

Реле звукового сигнала

Модель LHD

Модель RHD

Звуковой сигнал

Звуковой сигнал

Переключатель звукового сигнала

Черный

СИСТЕМА ИММОБИЛАЙЗЕРА

WI-184

СИСТЕМА ПРОВОДКИ

20. Система иммобилайзера

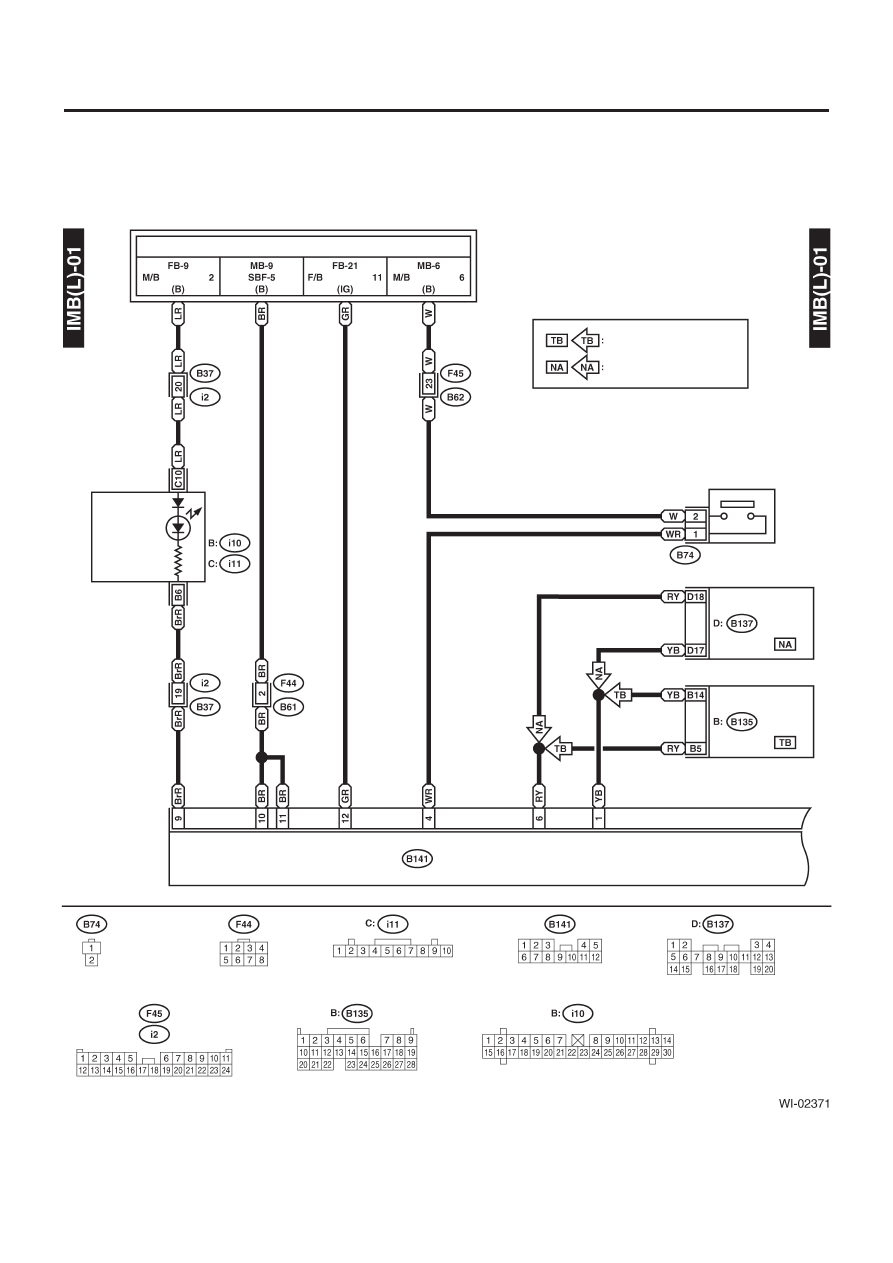

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Предох. №

Модель с двигателем турбо

Модель с двигателем не турбо

Световой
индикатор
иммобилайзера

Комбина-
ционный
прибор

Предупреждающий
переключатель ключа

Модуль
управления
двигателем

Модуль
управления
иммобилай-
зером

Черный

Зеленый

Зеленый

Модуль управления иммобилайзером

СИСТЕМА ИММОБИЛАЙЗЕРА

WI-185

СИСТЕМА ПРОВОДКИ

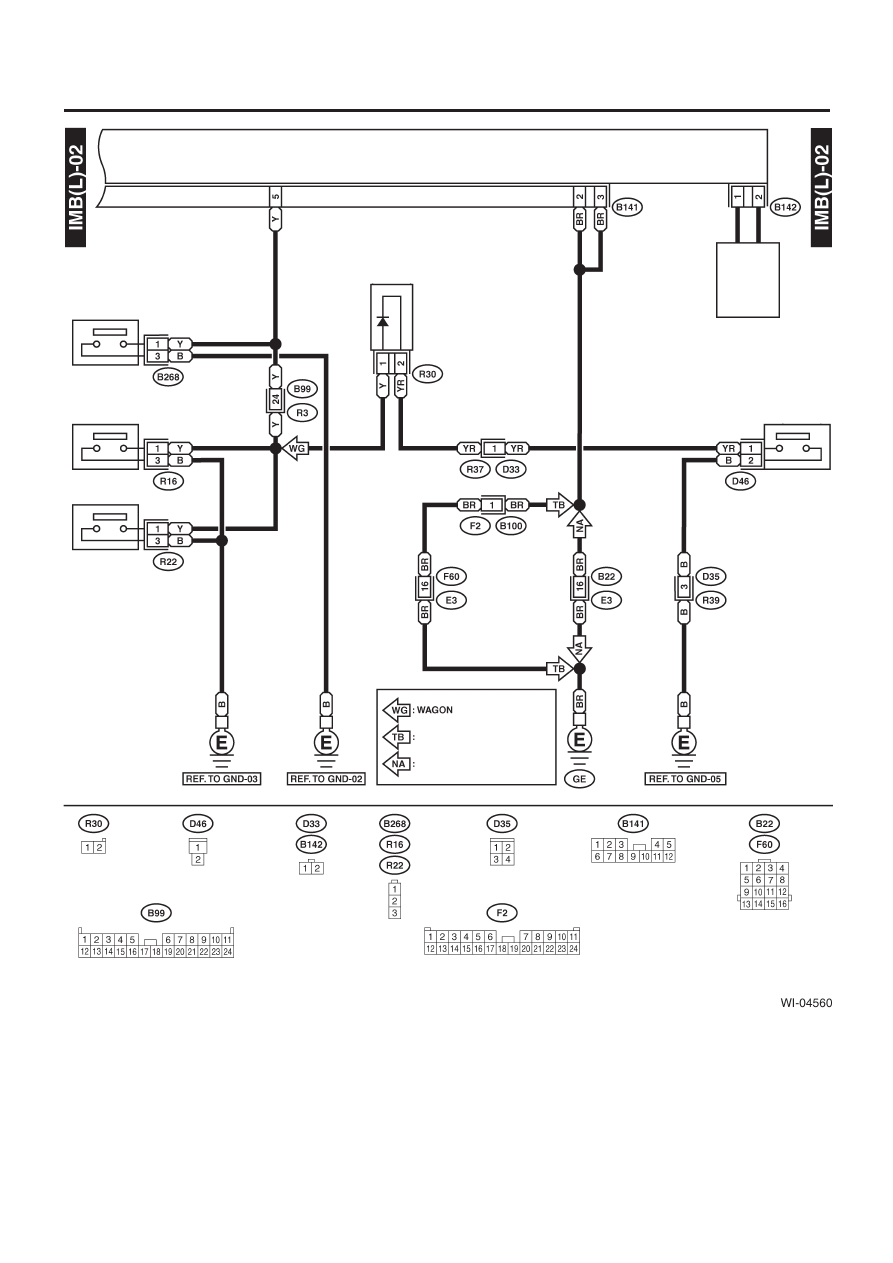

Модуль управления иммобилайзером

Диод

(wagon)

Антенна

Переключатель
передней двери RH

Переключатель
задней двери RH

Переключатель
задней двери LH

Переключатель защелки
задней дверцы (wagon)

Модель с двигателем турбо

Модель с двигателем не турбо

Черный

Черный

Черный

Синий

Коричневый

Коричневый

СИСТЕМА ИММОБИЛАЙЗЕРА

WI-186

СИСТЕМА ПРОВОДКИ

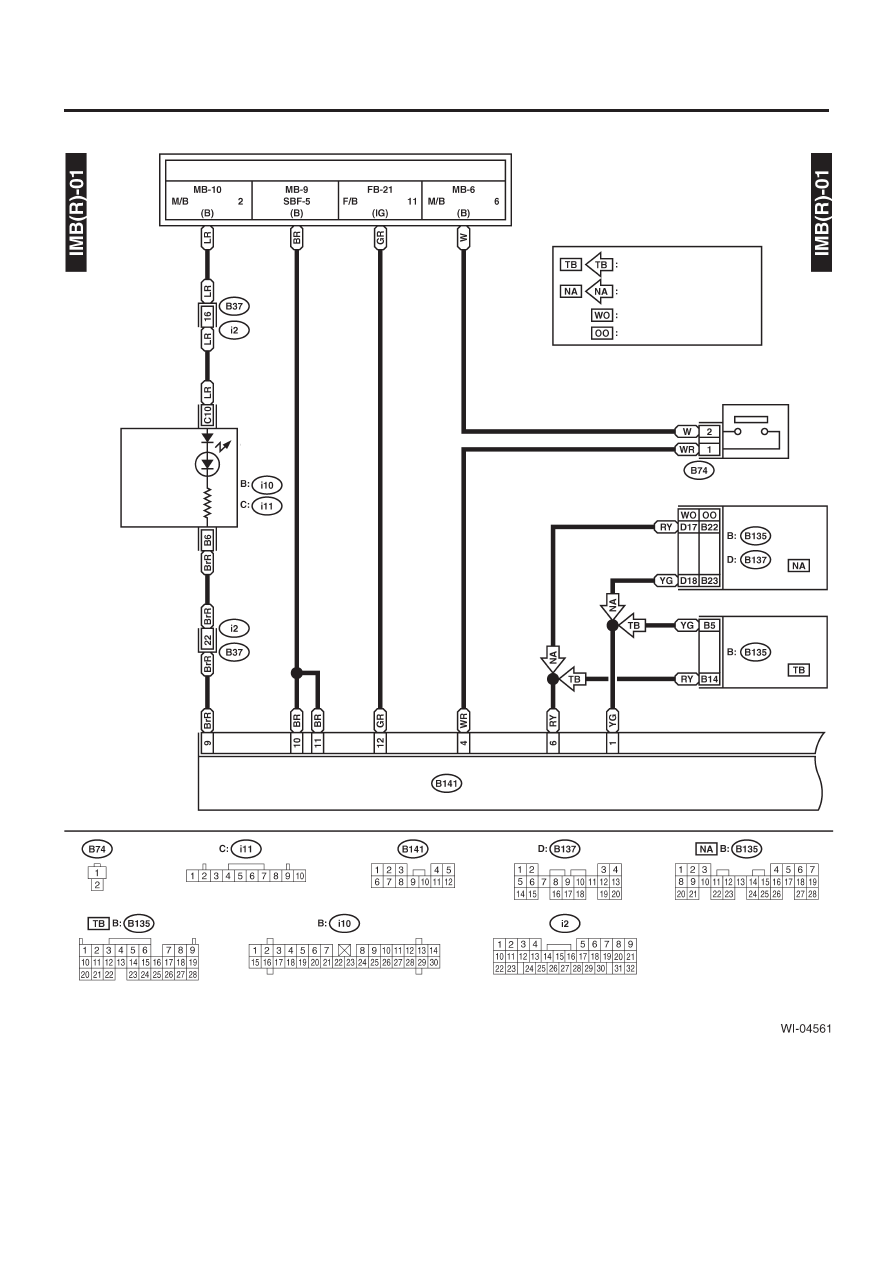

2. МОДЕЛЬ RHD

К питанию

Предох. №

Предох. №

Предох. №

Световой
индикатор
иммобилайзера

Комбина-
ционный
прибор

Предупреждающий
переключатель ключа

Модуль
управления
двигателем

Модуль
управления
иммобилай-
зером

Модуль управления иммобилайзером

Черный

Зеленый

Зеленый

Модель с двигателем турбо

Модель с двигателем не турбо

Модель OBD

Кроме модели OBD
