Subaru Impreza: система проводки. Руководство - часть 50

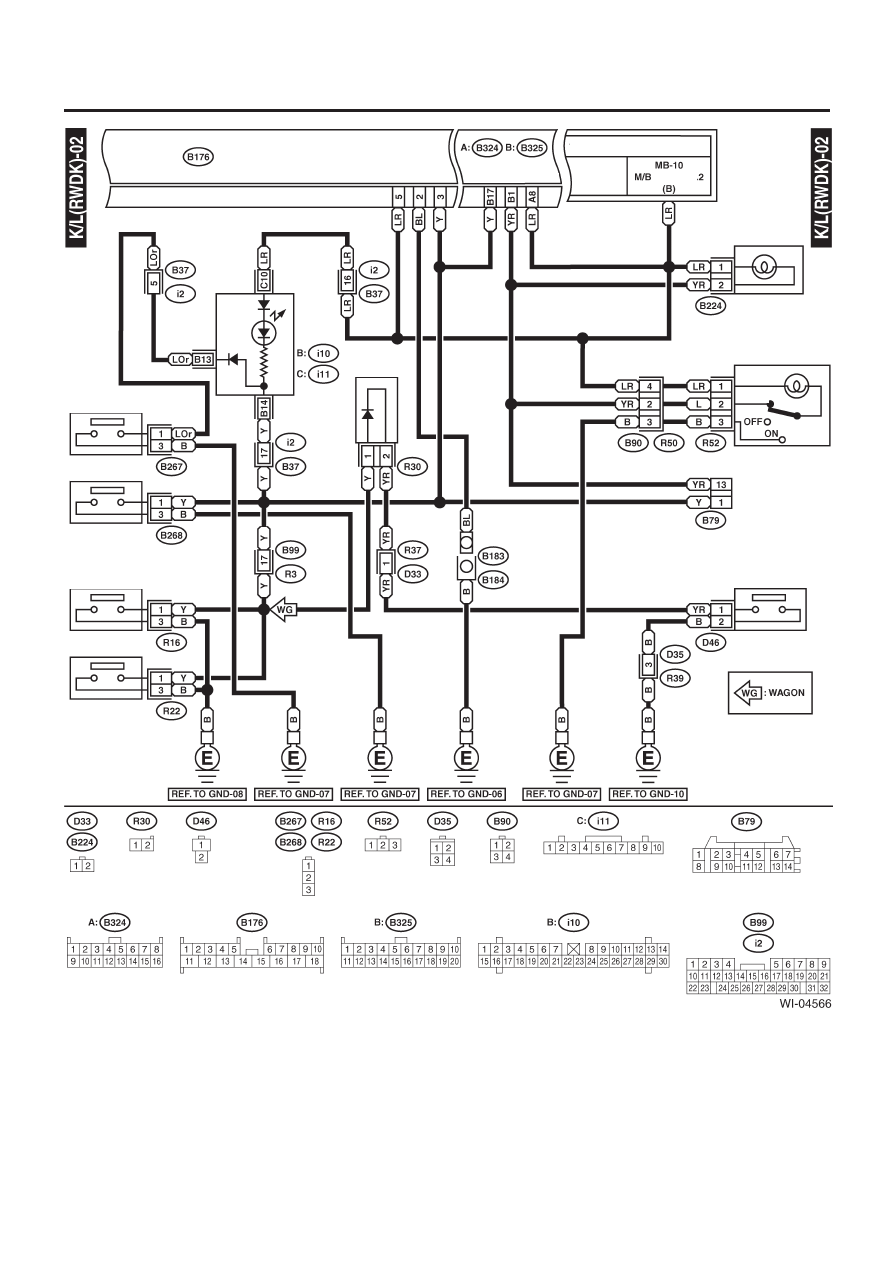

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-195

СИСТЕМА ПРОВОДКИ

Модуль управления доступом без ключа

К питанию

Предох. №

Комбина-
ционный
прибор

Переключатель
передней двери RH

Переключатель
передней двери LH

Переключатель
задней двери RH

Переключатель
задней двери LH

Диод

(wagon)

Коннектор
ввода кода

Освещение
переключателя зажигания

Освещение салона

Переключатель защелки
задней дверцы (wagon)

Черный

Серый

Серый

Серый

Зеленый

Зеленый

Дверь

Дверь

Модуль управления
двойным замком

Ограничительный коннектор

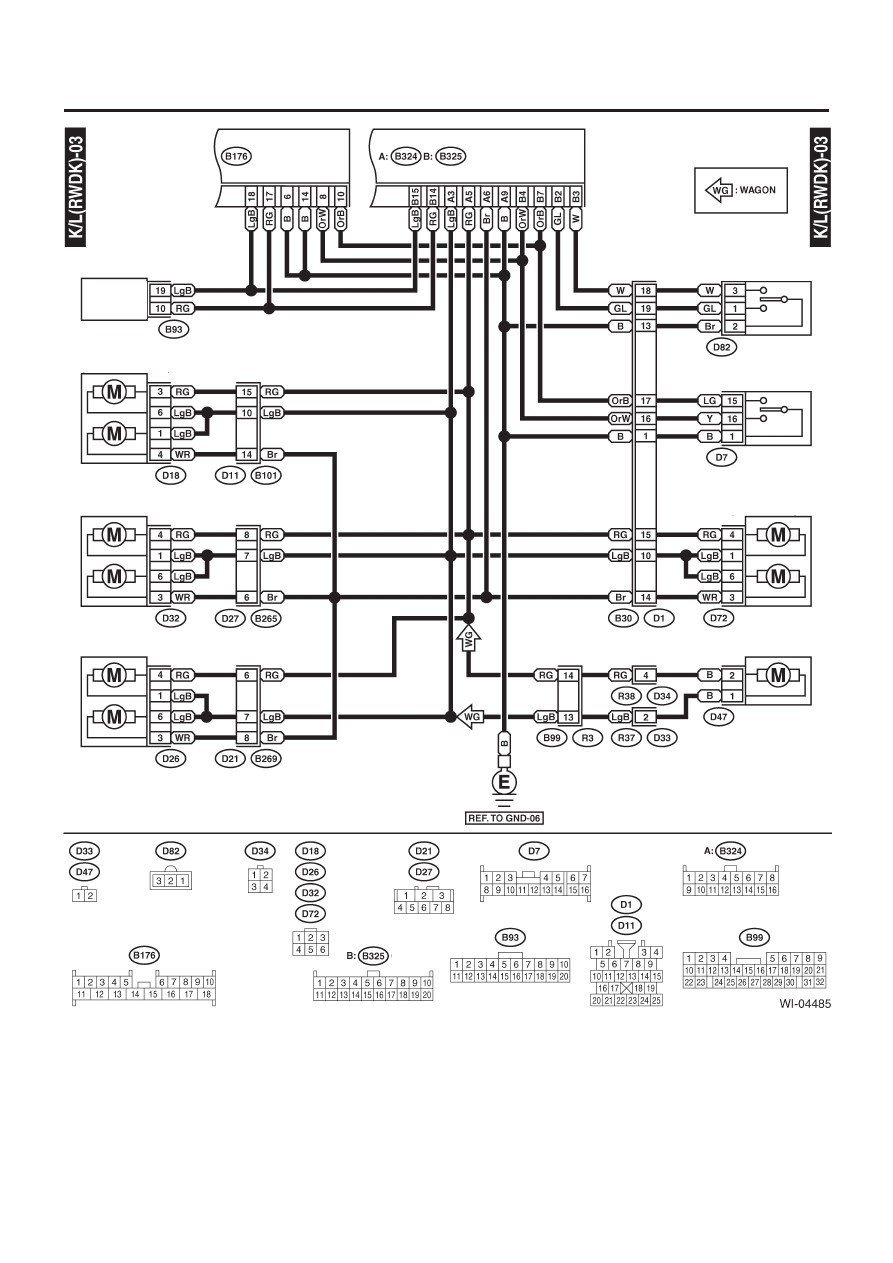

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-196

СИСТЕМА ПРОВОДКИ

Модуль управления
доступом без ключа

Исполнительный механизма
замка передней двери
(сторона пассажира)

Исполнительный механизм
замка задней двери RH

Исполнительный механизм
замка задней двери LH

Переключатель замка двери

Переключатель цилиндра ключа

Исполнительный механизм
замка передней двери
(сторона водителя)

Исполнительный механизм
защелки задней дверцы (wagon)

Модуль управления
двойным замком

Модуль
управления
безопасностью

Синий

Коричневый

Черный

Черный

Черный

Черный

Серый

Серый

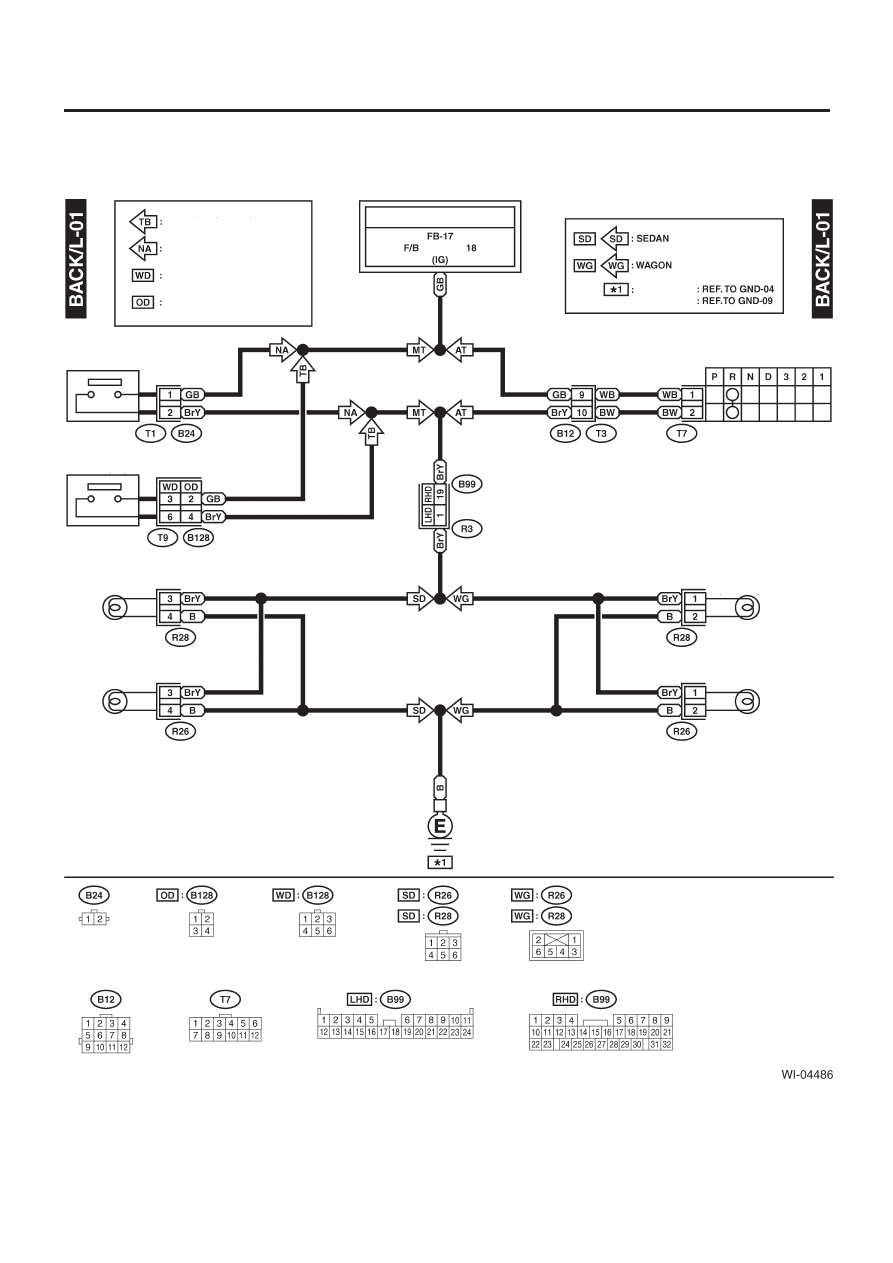

СИСТЕМА ОСВЕЩЕНИЯ ЗАДНЕГО ХОДА

WI-197

СИСТЕМА ПРОВОДКИ

22. Система освещения заднего хода

А: ДИАГРАММА ПРОВОДКИ

Модель турбо

Модель не турбо

С контролируемым водителем ме-
жосевым дифференциалом

Без контролируемого водителем
межосевого дифференциала

К питанию

Предох. №

Модель LHD

Модель RHD

Переключатель огней
заднего хода (МТ)

Переключатель огней
заднего хода (МТ)

Огни заднего
хода LH
(седан)

Огни заднего
хода RH
(седан)

Ингибиторный переключатель (АТ)

Огни заднего
хода LH
(wagon)

Огни заднего
хода RH
(wagon)

Серый

Серый

Серый

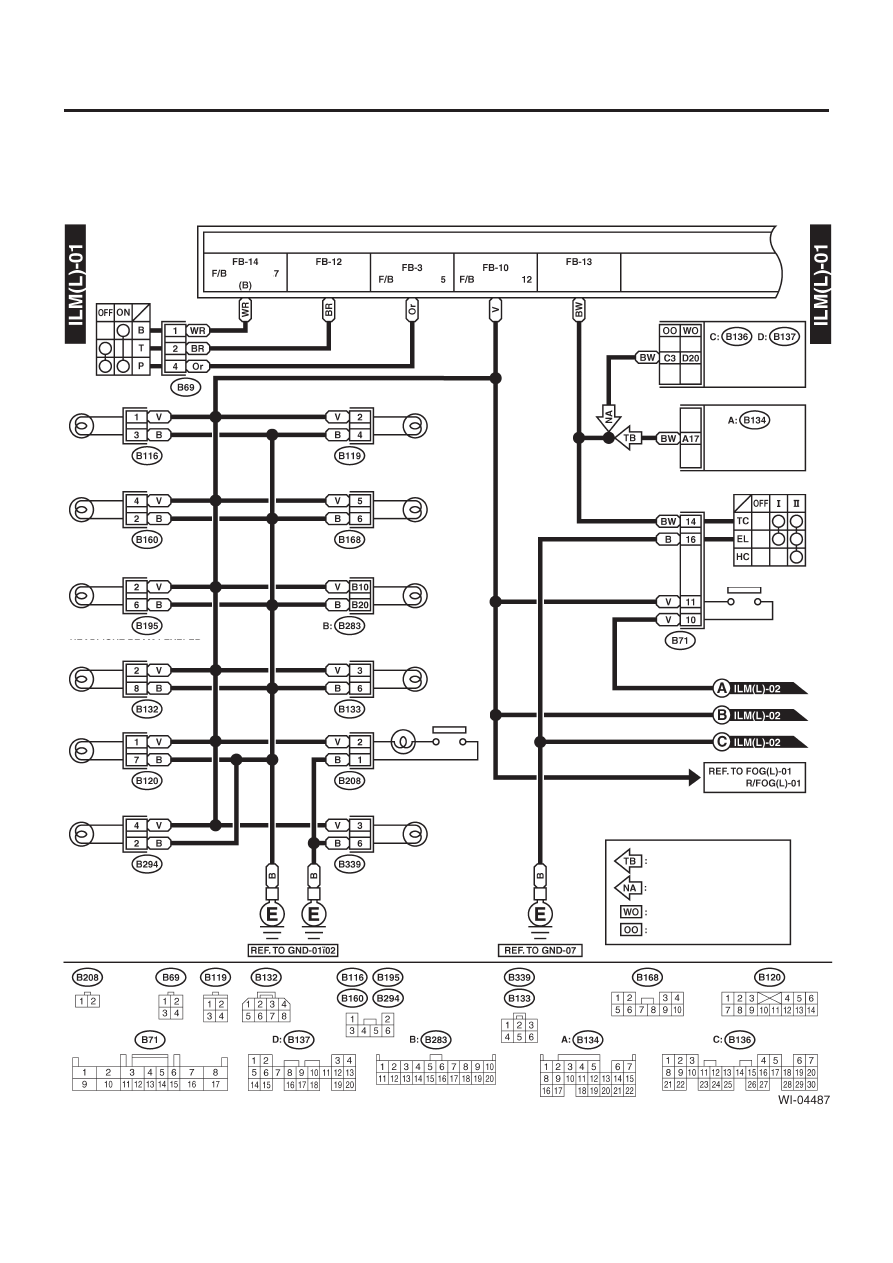

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-198

СИСТЕМА ПРОВОДКИ

23. Система габаритных огней и освещения

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Предох. №

Хвостовое реле и
реле освещения

Хвостовое реле и
реле освещения

Стояночный
переключатель

Освещение ручки
селектора АТ

Освещение переключателя
передних противотуманных огней

Освещение переключателя
задних противотуманных огней

Освещение переключателя
регулитора луча передних фар

Освещение переключателя
разбрызгивателя воды интуркулера

Освещение радио

Освещение передней
дополнительной розетки питания

Освещение панели управления
режимами (ручной А/С)

Модуль управления
автоматическим А/С

Освещение переключателя
режимов POWER и HOLD

Освещение отсека
для перчаток

Переключатель ручного режима

Модуль управления
двигателем (не турбо)

Модуль управления
двигателем (турбо)

Переключатель освещения

Переключатель яркости

Модель с двигателем турбо

Модель с двигателем не турбо

Модель OBD

Кроме модели OBD

Черный

Серый

Серый

Синий
