Ч а с т ь А:  Н а р у ж н о е  о б о р у д о в а н и е и  к у з о в н ы е  э л е м е н т ы

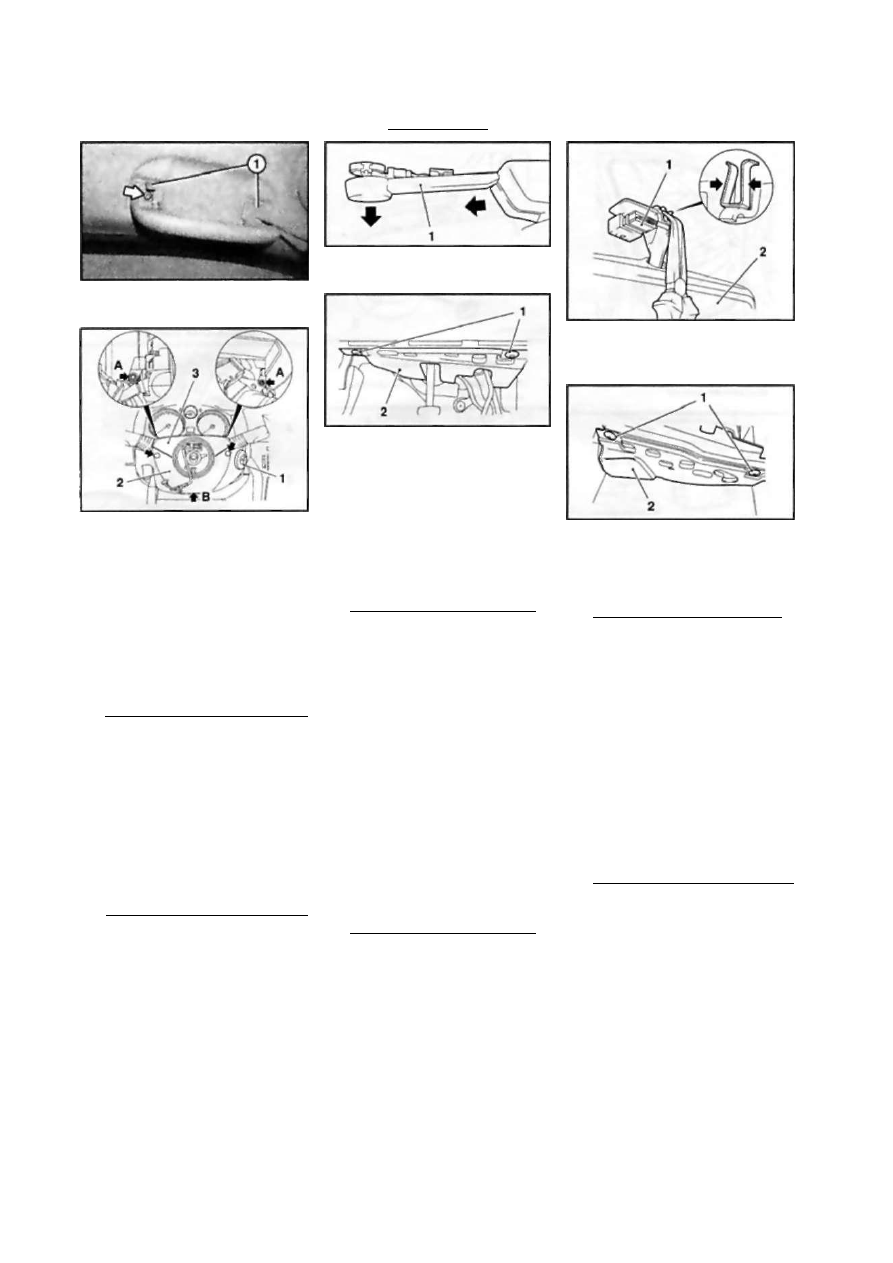

21.5 Крепежные болты (указаны

стрелками) обивки боковой двери

(модели Astra)

7 Дополнительный крепежный болт на

моделях Astra GTC

2 Пластмассовый клин

23.3 Изолирующая пленка (3) боковой

двери

1 Задние крепления

2 Держатели жгута электропроводки

ных болта: 2 болта у подлокотника две­
ри, по одному болту на внутренней двер­
ной ручке и внизу обивки.

8 Установка производится в порядке,
обратном порядку снятия. При необхо­

димости замените поврежденные фик­

саторы новыми.

М о д е л и Zafira

9 Опустите стекло двери.

10 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).

11 Откройте дверь. Снимите при помо­

щи пластмассового клина накладку внут­

ренней ручки двери.

12 Отожмите пластмассовым клином 5

фиксаторов нижней накладки подлокот­

ника двери

 (см. сопр. иллюстрацию)

и 6 фиксаторов верхней накладки и сни­
мите их.

13 Извлеките громкоговоритель из

обивки двери (см. Главу 12).

14 Выверните 5 крепежных болтов (см.

сопр. иллюстрацию), затем введите
пластмассовый клин под обивку двери
и поочередно отсоедините ее сначала
по бокам и внизу, отжав 6 фиксаторов, а

21.12 Снимите нижнюю (1) и верхнюю

(2) накладки дверного подлокотника

22.2 Снятие рукоятки стеклоподъемни­

ка при помощи специального приспо­

собления HAZET 799

затем со стороны верхней кромки рамы

окна, отжав 4 шпоночных держателя.

15 Рассоедините разъем электропро­

водки с обратной стороны обивки две­
ри, отсоедините тягу дверного замка и
снимите обивку.

16 При снятии обивки задней двери

существует несколько особенностей -
снимите рукоятку стеклоподъемника
(при соответствующей комплектации)
(см. Раздел) и выверните 2 крепежных
болта на подлокотнике двери и 1 болт
на внутренней дверной ручке. Обивка
задней двери крепится на семи фикса­

торах и четырех шпоночных держателях.

17 Установка производится в порядке,

обратном порядку снятия.

22 Снятие и установка

рукоятки

стеклоподъемника задних

дверей

1 Для облегчения последующей уста­

новки пометьте скотчем положение ру­
коятки стеклоподъемника при закрытом

окне.

2 Рукоятка стеклоподъемника (при со­

ответствующей комплектации) может
сниматься при помощи специального

приспособления (см. сопр. иллюстра­

цию) или отвертки.
3 Отожмите проволочную скобу (см.
сопр. иллюстрацию) и снимите руко­
ятку с оси, затем снимите пластмассо­

вую шайбу. Если при этом проволочная

скоба была полностью выдавлена из ру­

коятки, заправьте ее обратно в паз.

4  Д л я установки рукоятки наденьте

пластмассовую шайбу на ось, затем не­
сильными ударами ладони насадите ру­
коятку, при этом проволочная скоба дол­

жна зафиксироваться на оси рукоятки.

21.14 Болты (указаны стрелками)

крепления обивки деверей  ( м о д е л и

Zafira)

22.3 Рукоятка стеклоподъемника (5)

4 Пластмассовая шайба

6 Проволочная скоба

23 Снятие и установка

стеклоподъемника

передней двери

1 Опустите стекло соответствующей

двери.

2 Снимите облицовку двери (см. Раз­

дел 21).
3 Снимите в задней части дверной

сборки 2 крепления (см. сопр. иллюс­
трацию) и два держателя жгута элект­
ропроводки, а затем снимите изолирую­
щую пленку. Замечание: На моделях

Astra GTC изолирующая пленка должна

сниматься только в нижней части, дер­

жатель жгута электропроводки снимать

не надо.

4 На моделях Хэтчбэк и Универсал при

помощи пластмассового клина поддень­
те нижнее внутреннее уплотнение окон­
ного стекла и, начиная с задней части,
аккуратно снимите его. Действуя анало­
гичным способом, снимите нижнее на­
ружное уплотнение стекла передней

двери.

5 Рассверлите головки двух заклепок
(см. сопр. иллюстрацию), выбейте их,
снимите заднюю направляющую и извле­
ките ее из дверной сборки. Удалите ме­
таллическую стружку со вех компонен­
тов дверной сборки.
6 На  м о д е л я х Astra GTC поднимите
стеклоподъемник вверх, чтобы освобо­

дить доступ к болтам крепления стекла.

7 Выверните 2 крепежных болта стек­
ла дверного окна (см. иллюстрацию

23.5), отсоедините рычаг стеклоподъем­

ника от направляющей планки окна.

Глава 11  К у з о в

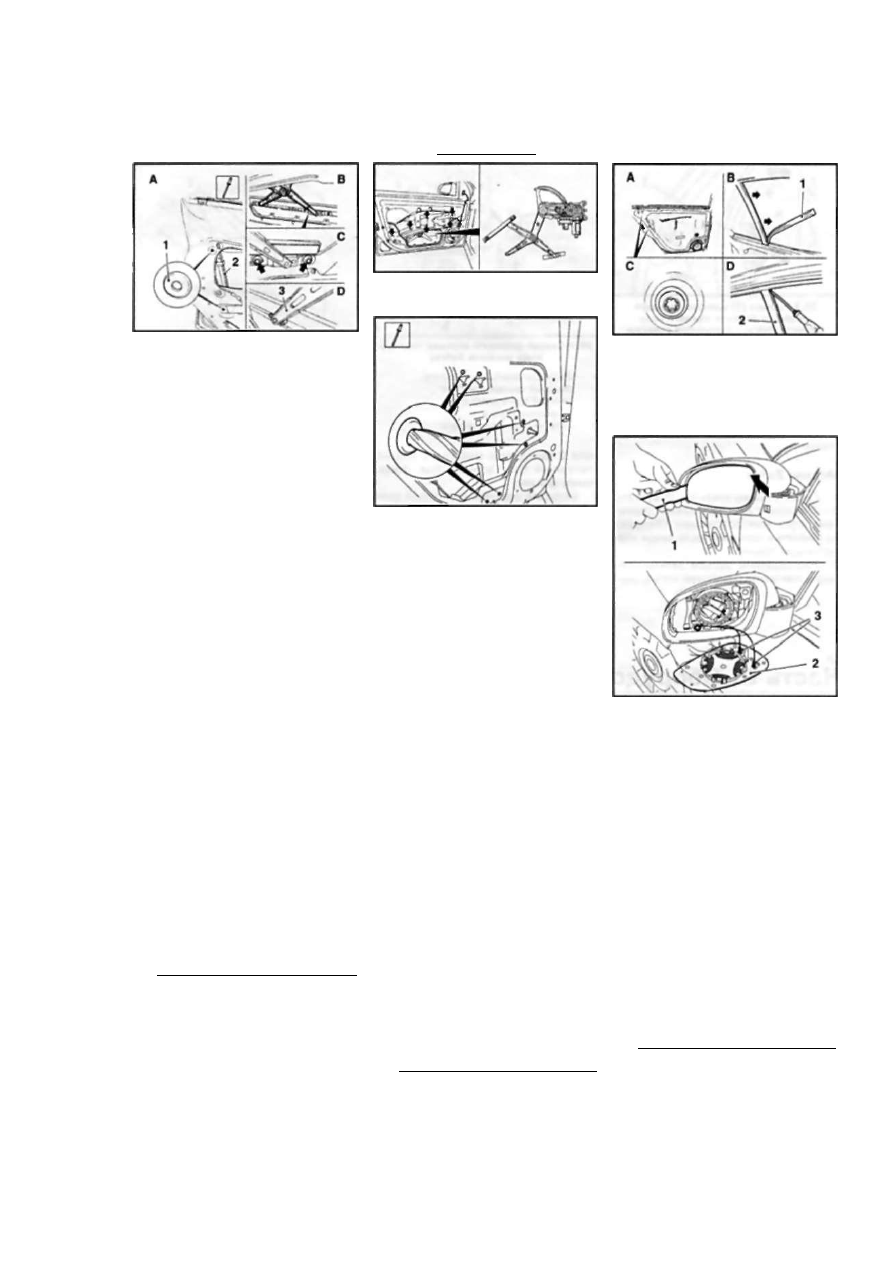

23.5 Крепление направляющих стекло­

подъемника передней двери - стрелка­

ми указаны боты крепления стекла

1 Заклепки

2 Задняя направляющая

3 Рычаг стеклоподъемника

8 Наклоните стекло вперед и извлеки­

те его из дверной сборки. Замечание:

На моделях Astra GTC при снятии стек­

ла необходимо, чтобы ассистент одно­

временно опускал стеклоподъемник

вниз.
9 На

 моделях Zafira помимо указан­

ных операций необходимо снять дверное

зеркало заднего вида (см. Раздел 26) и

пред извлечением стекла поднять его на

половину хода стеклоподъемника.

10 Рассверлите головки шести заклепок

(см. сопр. иллюстрацию) и выбейте

заклепки. Извлеките стеклоподъемник

из дверной сборки.

11 Рассоедините разьем электропро­

водки стеклоподъемника, при необходи­

мости снимите электромотор со стекло­

подъемника.

12 Установка производится в порядке,

обратном порядку снятия. При установ­

ке используйте заклепки 0 4.8 х 11 мм,

либо замените их подходящими корот­

кими болтами с гайками, резьбу болтов

необходимо смазывать фиксирующим

компаундом. Направляющие стеклоподъ­

емника необходимо смазать универсаль­

ной смазкой. Замените поврежденную

изолирующую пленку.

13 После подключения аккумуляторной

батареи необходимо синхронизировать

систему автоматического подьема сте­

кол (см. Главу -Органы управления и

приемы эксплуатации»). Проверьте ра­

боту стеклоподъемника.

24 Снятие и установка

механического

стеклоподъемника задней

двери

1 Опустите стекло соответствующей

двери.

2 Снимите обивку двери (см. Раздел 21),

3 Снимите с дверной сборки двери

уплотнитель рукоятки стеклоподъемни­

ка. Осторожно снимите изолирующую

пленку.

4 При помощи пластмассового клина

подденьте нижнее внутреннее уплотне­

ние стекла и начиная с задней части

23.10 Заклепки (указаны стрелками)

крепления стеклоподъемника передней

двери

24.8 Заклепки (указаны стрелками)

крепления стеклоподъемника передней

двери

аккуратно снимите его. Действуя анало­

гичным способом.снимите наружное уп­

лотнение стекла.
5 Снимите уплотнитель задней направ­

ляющей, выверните 2 нижних крепежных

болта

 (см. сопр. иллюстрацию). За­

мечание: На моделях Astra - только 1

болт.
6 Выверните верхний крепежный болт

(см. иллюстрацию 24.5) и извлеките

заднюю направляющую из дверной

сборки. Затем снимите неподвижное

стекло задней двери.
7 Наклоните стекло вперед и отдели­

те его от направляющей стеклоподъем­

ника вытягивая в заднем направлении.

Извлеките стекло из дверной сборки.
8 Рассверлите головки шести заклепок

(см. сопр. иллюстрацию) и выбейте

заклепки. Снимите стеклоподъемник с

дверной сборки. Удалите металлическую

стружку со всех компонентов дверной

сборки.
9 Установка производится в порядке,

обратном порядку снятия. При установ­

ке используйте заклепки диаметром

4.8 х 11 мм или замените их подходя­

щими короткими болтами с гайками,

резьбу болтов необходимо смазывать

фиксирующим компаундом. Направляю­

щие стеклоподъемника необходимо сма­

зать универсальной смазкой. Замените

поврежденную изолирующую пленку.

25 Снятие и установка стекла

дверного зеркала заднего

вида

1 Откиньте дверное зеркало.

2 Установите зеркало так, чтобы верх­
ний угол стекла

 (см. сопр. иллюстра-

24.5 Снятие задней направляющей (2)

стекла задней боковой двори

I Уплотнитель задней направляющей

А Сборка задней двери

В Снятие уплотнителя

С Крепежные винты

D Верхний крепежный болт

25.2 Снятие стекла дверного эоркала

заднего вида - стрелкой указан

верхний угол

/ Пластмассовый клин

цию) был наклонен вправо (на правом

зеркале - влево) до упора в корпусе зер­

кала. Введите пластмассовый клин под

стекло зеркала

 (см. там же) и осторож­

но снимите стекло.

3 При соответствующей комплектации

отсоедините с обратной стороны 2 про­

вода системы обогрева стекла (см. ил­

люстрацию 25.2). при этом придержи­

вайте приклепанные лапки контактов,

чтобы не повредить их.
4 Установка производится в порядке,

обратном порядку снятия. Не забудьте

отрегулировать положение зеркала (см.

Главу «Органы управления и приемы эк­

сплуатации»).

26 Снятие и установка

дверного зеркала заднего

вида

Модели Astra

1 Снимите накладку переднего гром­

коговорителя (см. Раздел 21).
2 Рассоедините разъем электропро-

97Я

Ч а с т ь  В ;  О б о р у д о в а н и е  с а л о н а

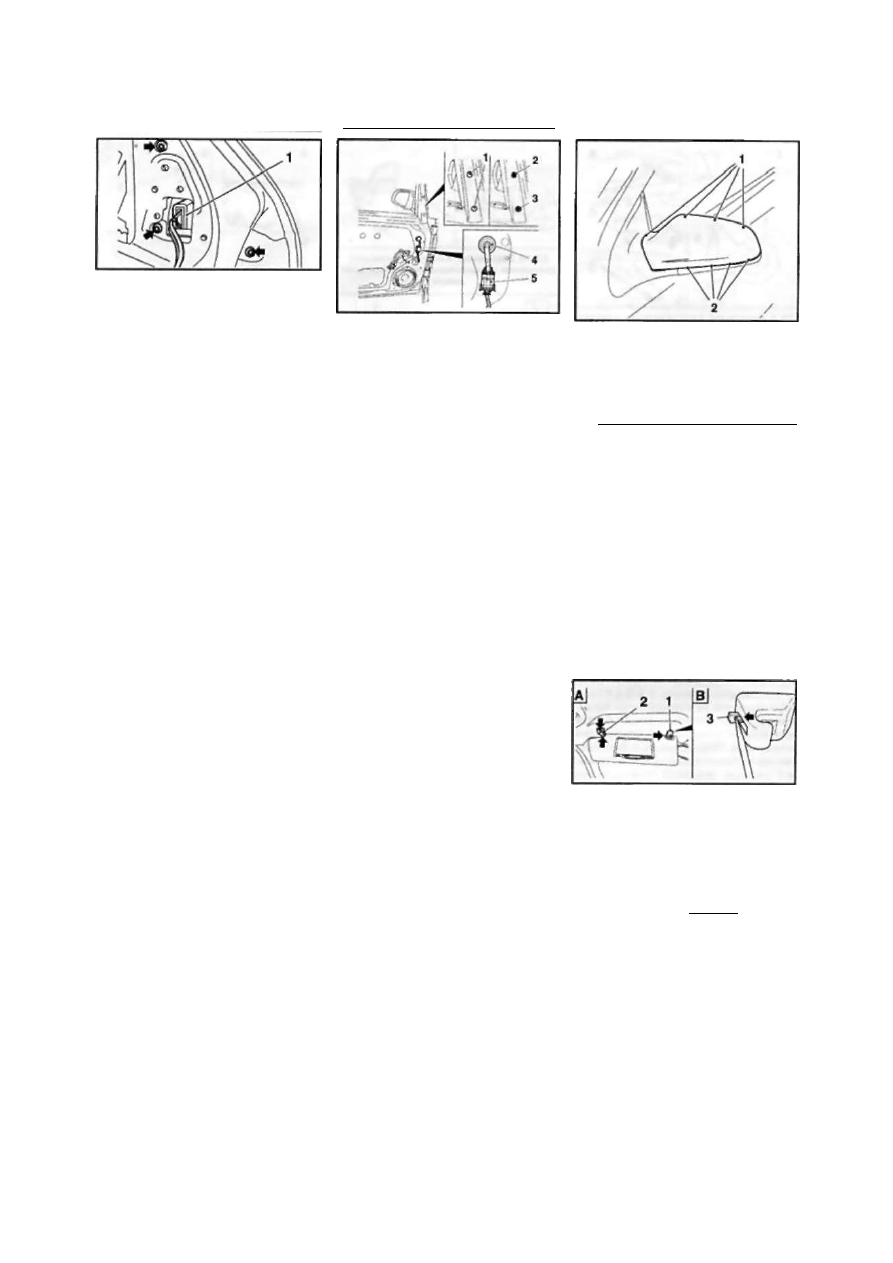

26.2 Разъем (1) электропроводки

дверного зеркала заднего вида

(модели Astra) - стрелками указаны

крепежные винты зеркала

водки зеркала. Удерживая зеркало сна­

ружи, выверните 3 крепежных винта

 (см.

сопр. иллюстрацию) и снимите его с

двери.
3 Установка производится в обратном

порядке.

М о д е л и Zafira

4 Снимите обивку двери (см. Раздел 21).

5 Снимите с дверной сборки держа­

тели жгута электропроводки. Осторож­

но снимите в передней части двери изо­

лирующую пленку.
6 Рассоедините разъем электропро­

водки, извлеките резиновую втулку, сни-

26.6 Снятие дверного зеркала заднего

вида (модели Zafira)

7 Заглушки крепежных болтов

2 Верхний крепежный болт

3 Нижний крепежный болт

4 Резиновая втулка

5 Разьем электропроводки

мите 2 заглушки и выверните нижний

крепежный болт зеркала

 (см. сопр.

и плюс трацию).
7 Ослабьте верхний крепежный болт

(см. иллюстрацию 26.6) и снимите,

дверное зеркало вверх - следите, чтобы

верхний крепежный болт не выпал.

8 Установка производится в обратном

порядке. Замените поврежденную изо­

лирующую пленку.

27.1 Верхние (1) и нижние (2) фиксато­

ры крышки дверного зеркала заднего

вида

27 Снятие и установка

крышки дверного зеркала

заднего вида

1 Для снятия крышки отпустите сна­

чала верхние, а затем нижние фиксато­

ры и снимите крышку

 (см. сопр. ил­

люстрацию).

2 Установка производится в порядке,

обратном порядку снятия.

С

Часть В: Оборудование салона

28 Уход за виниловыми

элементами отделки

1 Не следует пользоваться при чистке

виниловых панелей детергентами, каус­

тической содой, или очистителями на

нефтяной основе. Для этой цели пре­

красно подходит теплый раствор мыла

в воде. Въевшаяся грязь хорошо удаля­

ется при помощи мягкой щетки (с мы­

лом). Чистка виниловых панелей произ­

водится с той же частотой, что и мойка

кузова автомобиля.
2 По завершении чистки панели могут

быть обработаны одним из высококаче­

ственных защитных составов для резин

и пластиков, широкий выбор которых в

настоящее время представлен в сети

розничных магазинов автомобильных

аксессуаров.

29 Уход за обивкой и

ковровыми покрытиями

салона

1 Каждые 3 месяца снимайте коврики

и маты и производите чистку внутрен­

них панелей обивки салона. В случае

необходимости данная процедура может

производиться чаще. Для уборки мусо­

ра, а также для чистки ковриков и матов

можно воспользоваться жесткой щеткой

или метлой. Далее все поверхности сле­

дует тщательно пропылесосить, особен­

но вдоль швов, стыков и складок мате­

риала.
2 Въевшаяся грязь может быть удале­

на с ковровых покрытий при помощи

бытовых или специальных автомобиль­

ных шампуней - следуйте инструкциям

изготовителей. В заключение пропыле­

сосьте обработанный участок и «взъе­

рошьте» ворс жесткой щеткой. Внима­

ние: Не оставляйте внутри салона для

просушки вычищенной обивки никакие

электрические нагревательные приборы!

3 Кожаная обивка требует особого ухо­

да. Удаление пятен должно производить­

ся при помощи очень слабого мыльного

раствора теплой воды. Раствор наносит­

ся мягкой ветошью, затем поверхность

протирается насухо. Ни в коем случае

не используйте для протирки кожаной

обивки бензин и прочие различного рода

растворители.

4 Старайтесь не допускать длительно­

го попадания на кожаную обивку прямых

солнечных лучей. Старайтесь парковать

автомобиль в тени, пользуйтесь солнце­

защитными шторами и т.п.

30.1 Снятие солнцезащитного козырька

1 Кронштейн крепления

2 Поворотный кронштейн

3 Стопор

30 Снятие и установка

солнцезащитных

козырьков

1 Высвободите край солнцезащитного

козырька из кронштейна

 (см. сопр. ил­

люстрацию), выверните 2 болта креп­

ления поворотного кронштейна и сни­

мите козырек. При соответствующей

комплектации рассоедините разъем

электропроводки лампы подсветки зер­

кала.
2 При помощи отвертки извлеките сто­

пор

 (см. иллюстрацию 30.1) и сними­

те неподвижный кронштейн козырька.

Следите, чтобы пружина кронштейна не

выпала.

Г л а в а 11  К у з о в

279

31.1  Д л я снятия ручки подденьте

отверткой заглушки (1) крепежных

болтов и выверните болты

32.1 Снятие облицовки рулевой

колонки

1 Накладка замка зажигания

2 Нижний кожух рулевой колонки

3 Верхний кожух рулевой колонки

А Крепежные болты верхнего кожуха

В Крепежные болты нижнего кожуха

3 Установка производится в обратном

порядке.

31 Снятие и установка

потолочной ручки/футляра

д л я очков

З а м е ч а н и е : Футляр для очков со сто­

роны водителя на моделях Astra снима­
ется также как и ручка.

1 Откиньте ручку вниз. Подденьте от­

верткой заглушки  ( с м . сопр. иллюст­

рацию) крепежных болтов, выверните

болты и снимите ручку.
2 Установка производится в обратном

порядке.

32 Снятие и установка

салонного зеркала

заднего вида

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

• 2 Отожмите с помощью отвертки или

пластмассового клина крышку датчика

дождя (при соответствующей комплек­

тации) у основания зеркала и снимите
ее (см. Главу 12). Снятие крышки дат­
чика дождя на

 моделях Zafira показа­

но

 на сопр. иллюстрации.

3 Снимите салонное зеркало заднего
вида как показано  н а  с о л р . иллюстра­

ции.

32.2 Снятие крышки (1) датчика  д о ж д я

(модели Zafira) - отожмите в направле­

нии стрелок

34.1а Винты (1) крепления левой

нижней декоративной крышки (2)

панели приборов

4 При установке вставьте салонное
зеркало в направляющие пластины и
задвиньте до упора - проверьте надеж­

ность фиксации. Дальнейшая установка
выполняется в порядке, обратном поряд­
ку снятия.

33 Снятие и установка

кожухов рулевой колонки

З а м е ч а н и е : Рулевое колесо снимать не

надо.

1 Поверните рулевое колесо на под­

ходящий угол, снимите заглушки и вы­

верните 2 болта крепления верхнего ко­
жуха рулевой колонки (стрелки А)

 (см.

сопр. иллюстрацию), отведите кожух
вверх.
2 На

 моделях Astra при помощи пла­

стмассового клина снимите накладку зам­
ка зажигания

 (см. иллюстрацию 33.1).

3 Выверните 3 крепежных  б о л т а
(стрелки В)  ( с м . иллюстрацию 33.1) и
снимите нижний кожух рулевой колонки.
Затем отсоедините верхний кожух от па­
нели приборов (см. Главу 12, Раздел 24).

4 Установка производится в обратном

порядке.

34 Снятие и установка

нижних декоративных

крышек панели приборов

1  Д л я снятия нижних декоративных

крышек панели приборов необходимо
вывернуть 2 винта крепления соответ­
ствующей крышки  ( с м . сопр. иллюст­

рации) и снять ее с панели приборов.

2 Установка производится в обратном
порядке.

32.3  Д л я снятия внутреннего зеркала

(2) заднего вида необходимо  о т с о е д и ­

нить разъем (1) электропроводки и

сжать фиксаторы (стрелки)

34.lb Винты (1) крепления правой

нижней декоративной крышки (2)

панели приборов

35 Снятие и установка

главного вещевого ящика

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 На

 моделях Zafira снимите правую

нижнюю декоративную крышку панели
приборов (см. Раздел 34).
3 Откройте главный вещевой ящик и
выверните 4 крепежных болта  ( с м . ил­

люстрацию 19.2 к Главе 1), извлеките

ящик из панели приборов и рассоеди­
ните разъем электропроводки подсвет­
ки ящика.
4 Установка производится в обратном
порядке.

36 Снятие и установка

декоративной планки

панели приборов

1 На моделях Astra снимите накладку

консольной секции панели приборов
(см. Раздел 41).
2 Откройте главный вещевой ящик, при
помощи пластмассового клина отожми­
те 4 фиксатора и снимите декоративную
планку установленную над главным ве­
щевым ящиком.
3 На

 моделях Zafira для снятия де­

коративной планки с левой стороны па­

нели приборов необходимо отжать 2

фиксатора под панелью переключателей

наружного освещения/подсветки прибо­
ров.

4 Установка производится в обратном

порядке.
