Г л а в а 8  П р и в о д н ы е  в а л ы

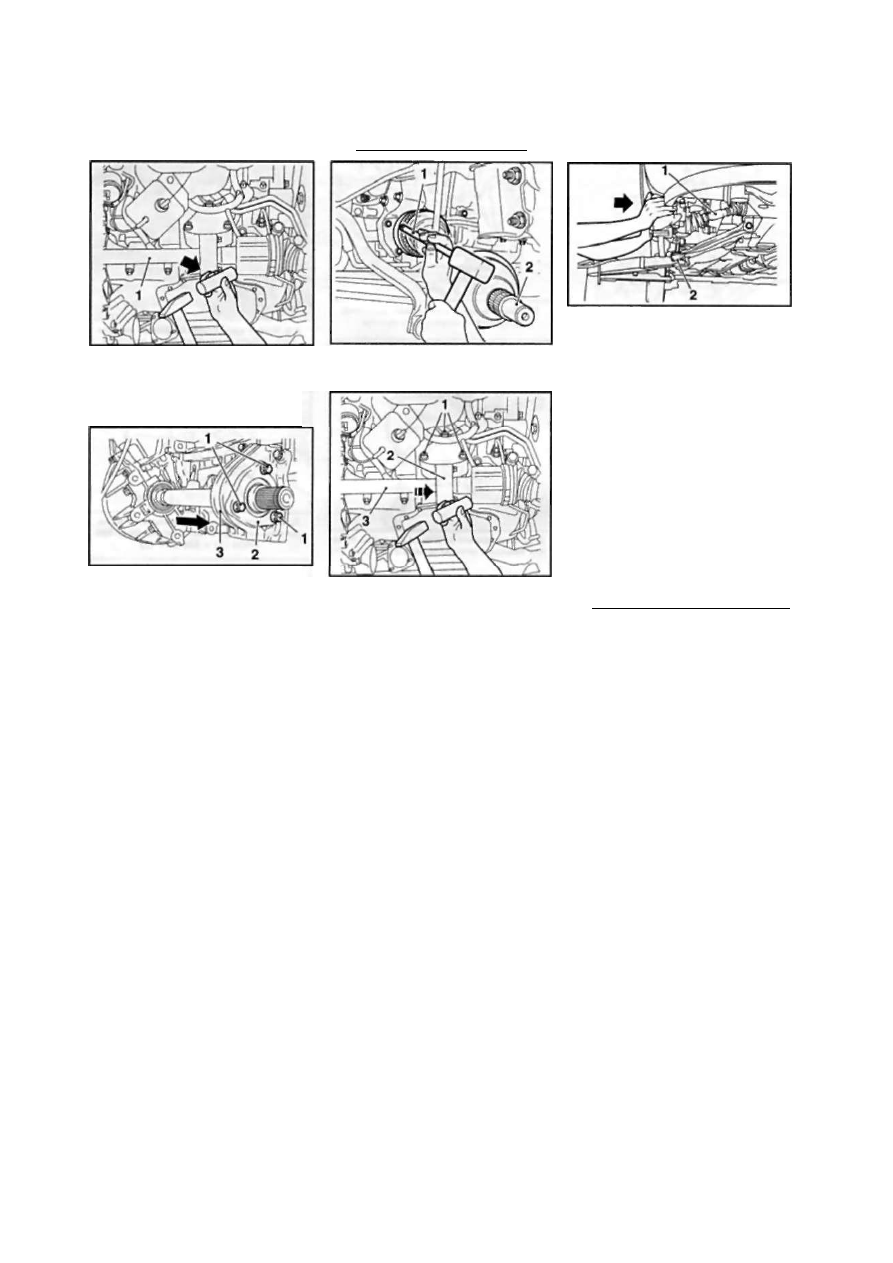

2.15 Снятие правого приводного вала

при помощи молотка и латунной

оправки

Промежуточный вал

2.20 Установка правого приводного

вала (2) на цапфу промежуточного вала

при помощи латунной оправки (1)

3.3 Снятие промежуточного вала на

моделях Zafira и дизельных моделях

Astra с двигателями 1.3 и 1.9 л

/ Крепежные болты

2 Крепежный фланец

3 Промежуточная опора

рудованных дизельным двигателем с

рабочим объемом

 1.3 л, на сервисных

станциях используются приспособления

O p e l - K M - 6 0 0 3 и  К М - 3 1 3 (см. сопр.

иллюстрацию). Приспособление КМ-

6003 должно устанавливаться между

корпусом сборки дифференциала/флан­

цем промежуточного вала и ШРУСом.

14 На

 бензиновых моделях с двига­

телями 1.4 л, 1.6 л, 1.8 л и на  м о д е ­

л я х с дизельным двигателем Z17DTL

для снятия правого приводного вала ис­

пользуется вильчатое приспособление

O p e l - K M - 4 6 0 - 2 - B (см. сопр. иллюст­

рацию). При отсутствии необходимого

инструмента можно воспользоваться

монтировкой - соблюдайте осторож­

ность, чтобы не повредить элементы со­

единения.

15 На

 моделях, оборудованных ди­

зельным двигателем Z17DTH или

двигателем 1.9 л. а также на бензино­

вых моделях с двигателями 2.0 л и
2.2 л правый приводной вал снимается

с промежуточного вала при помощи пла­

стмассового/деревянного молотка и ла­

тунной оправки

 (см. сопр. иллюстра­

цию).

16 Осторожно извлеките приводной вал

из двигательного отсека.  В н и м а н и е :

Опускание автомобиля на землю при

снятом даже одном приводном вале чре­

вато повреждением ступичных подшип­

ников!

3.4 Снятие промежуточного вала (3) на

моделях Astra с рабочим объемом

бензинового двигателя 2.0 л и дизель­

ного - 1.7 л

1 Крепежные болты промежуточной

опоры приводного вала

2 Промежуточная опора

У с т а н о в к а

З а м е ч а н и е : Потребуются новая ступич­

ная гайка и новое внутреннее стопор­

ное кольцо.

17 Снимите с цапфы приводного/про­

межуточного вала стопорное кольцо и

установите на его место новое.

19 Тщательно прочистите шлицы вала

и отверстие в ступице. Смажьте уплот­

нительные губки сальника и шпицы вала

чистым трансмиссионным маслом/ATF.

Проверьте надежность фиксации пыль­

ников ШРУСов своими хомутами.
20 На моделях, оборудованных внутрен­

ними ШРУСами двойной компенсации,

сначала аккуратно, стараясь не повредить

сальник, введите внутреннюю цапфу при­

водного вала в зацепление со шлицами

боковой шестерни дифференциала/про­

межуточного вала - при необходимости

используйте для защиты сальника спра­

вочную муфту. Протолкните вал в диф­

ференциал до защелкивания стопорно­

го кольца, для чего воспользуйтесь мо­

лотком и латунной оправкой - оправка

должна устанавливаться на утолщение

торца устанавливаемого шарнира

 (см.

сопр. иллюстрацию). Введите шлице-

вую цапфу наружного шарнира в зацеп­

ление со шпицами ступицы.

21 На моделях, оборудованных внутрен-

2.21 Фиксация приводного вала (1) на

моделях, оборудованных ШРУСами

триподного типа

? Нижняя шаровая опора

ними шарнирами триподного типа, спер­

ва необходимо ввести приводной вал в

зацепление со шлицами ступицы, а за­

тем аккуратно ввести в зацепление цап­

фу внутреннего ШРУСа. Затем, нажимая

на тормозной диск  ( с м .  с о л р . иллюст­

рацию), протолкните приводной вал до

защелкивания стопорного кольца, при

этом не повредите нижнюю шаровую

опору.
22 Дальнейшая установка производит­

ся в порядке, обратном порядку снятия.

3 Снятие и установка

промежуточного вала

1 Промежуточный вал предназначен

для уменьшения длины правого привод­

ного вала, за счет чего исключается воз­

можность возникновения крутильных ко­

лебаний вала при движении автомоби­

ля.

В н и м а н и е : При извлечении приводно­

го вала из картера сборки коробки пе­

редач будет вытекать трансмиссионное

масло - подставьте заранее приготов­

ленную емкость и быстро закройте от­

верстие соответствующей заглушкой.

2 Снимите правый приводной вал (см.

Раздел 2).

3 На  м о д е л я х  A s t r a ,  о б о р у д о в а н н ы х

д и з е л ь н ы м и  д в и г а т е л я м и 1.3 и 1.9 л,

и на всех

 моделях Zafira необходимо

вывернуть крепежные болты и извлечь

промежуточный вал с крепежным флан­

цем из сборки дифференциала через

промежуточную опору

 (см. сопр. иллю­

страцию).
4 На

 моделях Astra с рабочим объе­

мом бензинового двигателя 2.0 л и

дизельного - 1.7л необходимо вывер­

нуть крепежные болты промежуточной

опоры и отсоединить ее от блока двига­

теля

 (см. сопр. иллюстрацию), после

чего извлеките промежуточный вал вме­

сте с промежуточной опорой из сборки

дифференциала при помощи молотка и

латунной оправки.
5 Замените стопорное кольцо на цап­

фе промежуточного вала.  З а м е ч а н и е :

При установке нового кольца не следу­

ет разводить его концы слишком широ­

ко. При необходимости зажмите проме-

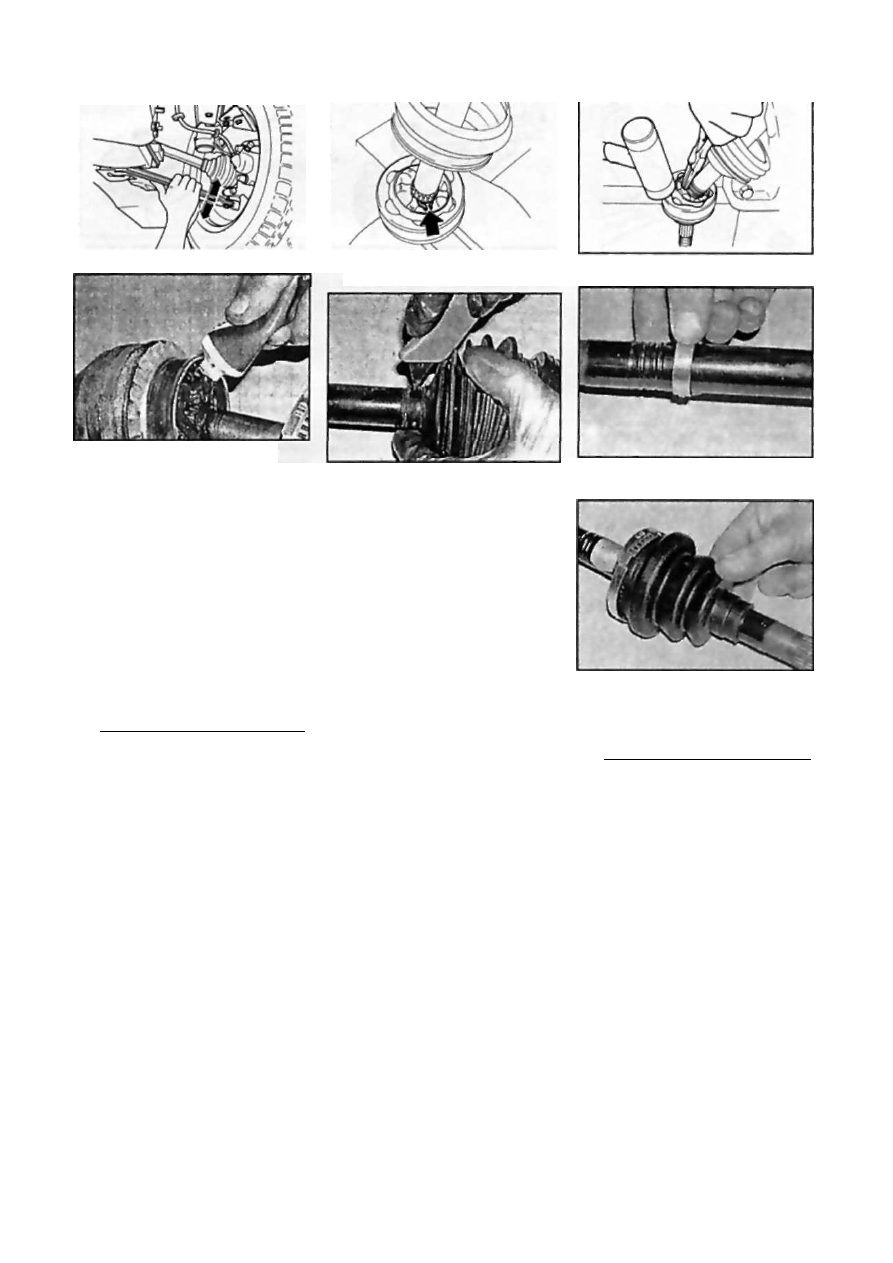

4.3 Проверка состояния ШРУСа

4.8а  С т о п о р н о е  к о л ь ц о крепления

Ш Р У С а

4.8Ь Снятие  с т о п о р н о г о кольца  п р и

помощи специальных  п л о с к о г у б ц е в

4.11 Набивка  Ш Р У С а смазкой

жуточный вал в тиски с мягкими губка­
ми.
6 Установка производится в порядке,

обратном порядку снятия. При введении

приводного вала в сборку дифференци­

ала не повредите уплотнительный саль­

ник - при необходимости используйте

оправочную муфту. На

 моделях Zafira

и

 дизельных моделях Astra с двига­

телями 1.3 и 1.9 л после подсоедине­
ния тормозного шланга к суппорту не за­
будьте прокачать тормозную систему и
удалить из нее воздух (см. Главу 9).

4 Проверка состояния и

замена шарниров равных

угловых скоростей (ШРУС)

П р о в е р к а

1 Явно вышедший из строя ШРУС мож­

но выявить по характерным ударам при

изменении нагрузки, а также на слух по
характерному щелканью, которое он из­

дает при вы полнении поворота - чем

поворот круче, тем нагрузка на шарнир
больше, и тем отчетливее слышны щел­

чки.

2 Для более детальной проверки под­
нимите автомобиль и установите его на
подставки. При необходимости сними­

те защиту картера.
3 С силой отожмите поперечный ры­
чаг вверх, а затем потяните его вниз

 (см.

сопр. иллюстрацию), после этого с
силой надавите на нижнюю часть коле­
са и отожмите его сначала наружу, а за­
тем потяните внутрь. При выполнении
проверки наблюдайте за шарниром -
при выявлении сколько-нибудь заметно­
го люфта шарнир подлежит замене.  З а ­

мечание: При проверке необходимо

исключить влияние люфта других эле­
ментов подвески и ходовой части.

5.2  С т а р ы й  ч е х о л может быть  п р о с т о

срезан

4 Проверьте целостность пыльника -
при наличии повреждений замените.

З а м е н а

Замечание: Поврежденные шарниры

заменяются только в комплекте. ШРУ-

Сы триподного типа в случае выхода их

из строя меняются в сборе с валом.

5  Д л я замены шарнира необходимо
разобрать приводной вал.
6 Снимите приводной вал (см. Раздел 2).
7  О т п у с т и т е бандажные  л е н т ы и

сдвиньте пыльник с поврежденного шар­

нира.
8 С помощью отвертки или плоскогуб­
цев  д л я снятия стопорных колец, разож­
мите стопорное кольцо крепления шар­
нира

 (см. сопр. иллюстрации).

9 Молотком с мягким бойком сбейте
шарнир с вала.

10 Установите в канавку нового шарни­

ра новое стопорное кольцо.

11 При обнаружении в смазке грязи,

например, в результате повреждения
защитного чехла, полностью удалите ста­

рую смазку, промойте шарнир в бензи­

не. Внимание: Даже незначительное
количество грязи приводит к разруше­
нию шарнира! Набейте шарнир смазкой
требуемого типа (например, LM 47 Liqui
Moly) как показано на сопр. иллюст­

рации или при помощи деревянного

шпателя. Посадите шарнир на вал до
защелкивания стопорного кольца при
помощи молотка с мягким бойком.

12 Наполните чехол оставшейся смаз­

кой, натяните его на шарнир и закрепи­
те бандажными лентами (см. Раздел 5).

13 Установите приводной вал на авто­

мобиль (см. Раздел 2).

5.4а Установка на вал внутреннего

х о м у т а крепления пыльника  Ш Р У С а

5.4Ь Установка нового пыльника

5 Замена пыльников

ШРУСов

Замечание: Так как внутренний шарнир

триподного типа не подлежит снятию с

вала, замена его пыльника производит­
ся со стороны наружного конца привод­
ного вала, для чего необходимо предва­

рительно снять наружный шарнир. На

бензиновых моделях с двигателем

Z1BXE и AT (AF17) снятие пыльника

внутреннего шарнира триподного типа

невозможно, т.к. вал оборудован демп­

фером крутильных колебаний. При не­
обходимости замены пыльник меняется

вместе с валом, при этом наружный

ШРУС можно переустановить на новый
вал.

1  Д л я замены пыльника снимите соот­

ветствующий шарнир (см. Раздел 4). На
автомобилях с большим пробегом при
повреждении одного пыльника рекомен­

дуется заменять и второй. Если необхо­
димо заманить оба пыльника, достаточ­

но снять только один шарнир.
2 Снимите пыльник с вала, - в случае
необходимости подлежащий замене

2 4 2

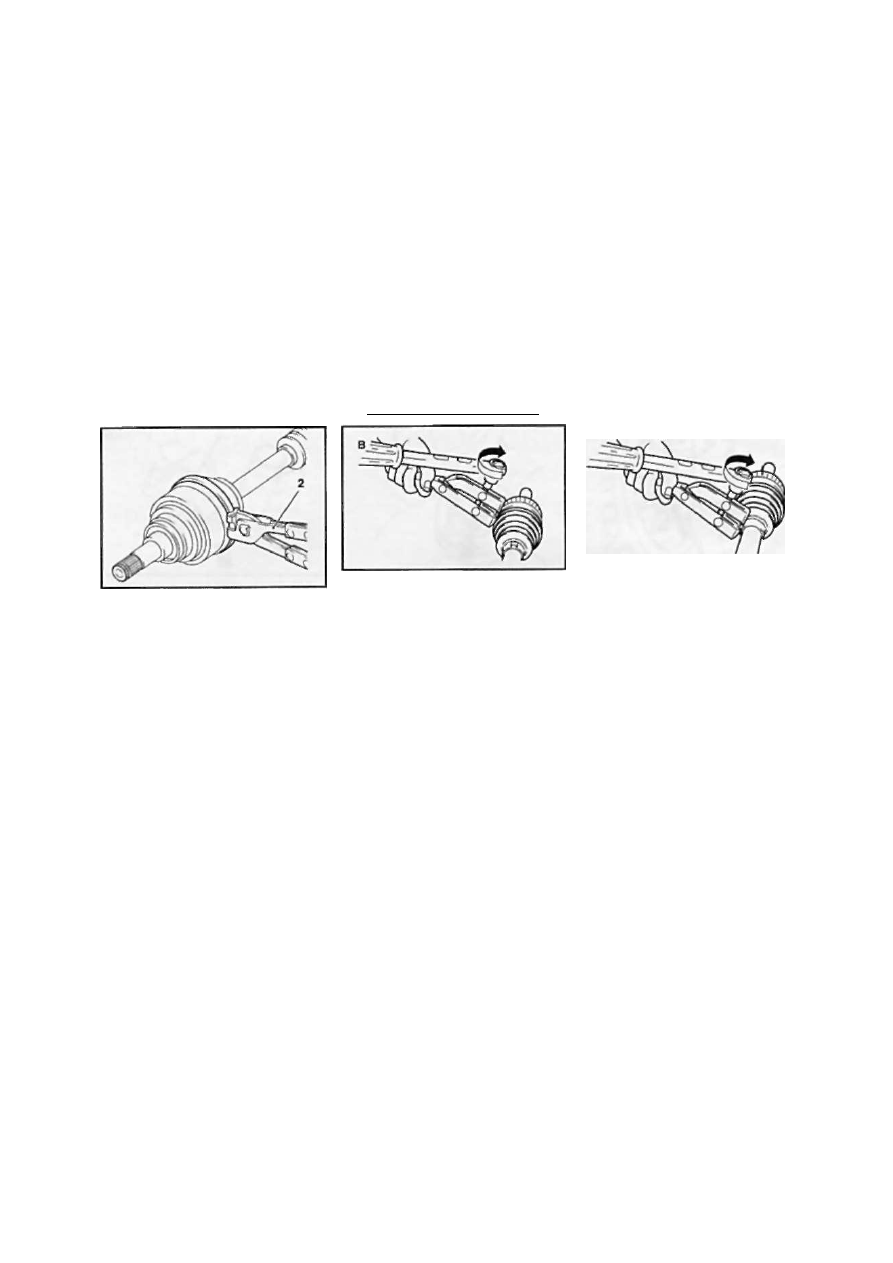

5.8а Затягивание хомута при помощи

специального инструмента

HAZET 1847-1

пыльник может быть просто срезан

 (см.

сопр. иллюстрацию).
3 Проверьте состояние шарнира, в слу­
чае необходимости произведите его за­
мену (см. Раздел 4).

4 Посадите на вал внутренний хомут

крепления пыльника, затем наденьте но­
вый пыльник таким образом, чтобы он
зафиксировался 8 канавке вала своим

Г л а в а 8  П р и в о д н ы е  в а л ы

5.0Ь Затягивание наружного хомута

бандажного типа при помощи специ­

альных щипцов HAZET и динамометри­

ческого ключа (25 Нм)

узким рукавом

 (см. сопр. иллюстра­

ции).
5 Набейте шарнир смазкой требуемо­
го типа, остатки смазки выдавите в пыль­
ник.
6 Посадите шарнир на вал, - не забудь­
те заменить стопорное кольцо и просле­

дить за надежностью его защелкивания

в приемной канавке.

5.8с Затягивание внутреннего хомута

бандажного типа при помощи специ­

альных щипцов HAZET и динамометри­

ческого ключа (25 Нм)

7 Натяните пыльник на шарнир и вы­
пустите из-под него воздух, поддев от­
верткой наружный край - наружный край
пыльника должен зафиксироваться в
канавке шарнира.
8 Закрепите пыльник новыми хомута­
ми - строго следуйте инструкциям изго-
товоителей хомутов

 (см. сопр. иллюс­

трации).
9 Установите приводной вал на авто­

мобиль (см. Раздел 2).

Глава 9 Тормозная система

Содержание

1

Общая информация

.. 244

9

Снятие и установка главного

2

Системы электронного управления торможением  .. 244

тормозного цилиндра (ГТЦ)

251

3

Прокачка тормозной системы

245

10

Снятие и установка педали ножного тормоза

..251

4

Проверка состояния и замена тормозных
линий И ШЛЯНГПн.

246

11  Проверка состояния, снятие и установка

сборки вакуумного усилителя тормозов

.. 252

5

Замена колодок дисковых тормозных

12

Регулировка привода стояночного тормоза

. 252

247

13

Снятие и установка рычага стояночного тормоза . .. 253

6

Замена колодок дисковых тормозных

248

14

Снятие и установка тросов привода

стояночного тормоза ,

253

7

Снятие, установка и проверка тормозного диска... . 249

15

Снятие и установка датчика-выключателя

8

Снятие и установка суппортов/направляющей

8

Снятие и установка суппортов/направляющей

250

16

Снятие и установка датчика-выключателя

контрольной лампы взведения

стояночного тормоза

755

Спецификации

Тип

Все модели оборудованы

антиблокировочной системой (ABS)

О б щ и е  п а р а м е т р ы

Тип системы . Передние дисковые тормозные механизмы -

вентилируемые, задние - дисковые. Двойной
гидравлический контур с диагональным раз­

делением. Вакуумный усилитель тормозов и

ABS - стандартная комплектация. Привод сто­
яночного тормоза на задние колеса тросовый
с ручным управлением.

Д и с к о в ы е  т о р м о з н ы е механизмы

См. Спецификации к Главе 1.

Д и а г н о с т и ч е с к и е  к о д ы  н е и с п р а в н о с т е й  A B S
с и с т е м ы  O B D II

Возможный источник нарушения

Обозначение
кода
Р0035 Датчик левого переднего колеса
Р0040 Датчик правого переднего колеса
Р0045 Датчик левого заднего колеса
Р0050 Датчик правого заднего колеса
Р0060 Выходной э/м клапан датчика левого переднего

колеса

Р0065 Входной э/м клапан датчика левого переднего ко­

леса

Р0070 Выходной э/м клапан датчика правого переднего

колеса

Р0075 Входной э/м клапан датчика правого переднего

колеса

Р0080 Выходной э/м клапан датчика левого заднего ко­

леса

Р0085 Входной э/м клапан датчика левого заднего коле­

са

Р0090 Выходной э/м клапан датчика правого заднего ко­

леса

Р0095 Входной э/м клапан датчика правого заднего ко­

леса

Р0110 Электромотор насоса - чрезмерно низок уровень

напряжения питания

Р0121 Цепь системного реле
Р0141 Первичный э/м клапан антипробуксовочной сис­

темы (TCS) правого переднего колеса

Р0146 Э/м клапан-переключатель TCS правого передне­

го колеса

Р0151 Первичный э/м клапан TCS левого переднего ко­

леса

Р0156 Э/м клапан-переключатель TCS левого переднего

колеса

Р0161 Датчик положения педали ножного тормоза (ВРР)

- обрыв в цепи

Р0236 Датчик оборотов двигателя - отсутствие сигнала
Р0241 Подсистема снижения развиваемого двигателем

крутящего момента - отсутствие сигнала

Р0244 Отсутствие входного сигнала крутящего момента

двигателя

Р0245 Неадекватность сигналов, вырабатываемых колес­

ными датчиками

Р0550 Отказ электронного блока управления (ECU)

Р0551 Сбой программы ECU

Р0800 Напряжение питания

У с и л и я затягивания резьбовых  с о е д и н е н и й ,  Н м

Полый болт крепления тормозного шланга к суппорту .... 40

Гайка штуцерного соединения тормозного шланга 14
Боты крепления суппортов передних колес 28

Боты крепления суппортов задних колес 25
Болты крепления направляющих 100
Винт крепления переднего тормозного диска 7
Винт крепления заднего тормозного диска 4
Крепежные и штуцерные гайки ГТЦ 8
Все резьбовые соединения педали тормоза 8
Гайки крепления рычага стояночного тормоза 8
Болты крепления колес 110
