Г л а в а 9  Т о р м о з н а я  с и с т е м а

1 Общая информация

См. также Главу "Органы управления и
приемы эксплуатации» Разделы 25 и 26
и Главу 1, Раздел 14.
Тормозная система является важнейшим
звеном в системе обеспечения безопас­

ности движения автомобиля. Она вклю­

чает в себя рабочую тормозную систе­
му и стояночный тормоз. Выполнение
обслуживания и ремонта компонентов
тормозной системы требует аккуратно­
сти и точности исполнения. При отсут­
ствии необходимого опыта лучше дове­
рить выполнение данных операций спе­
циалистам автосервиса.

Рабочая тормозная система предназна­

чена для снижения скорости движения
автомобиля вплоть до полной его оста­
новки и  д л я удерживания автомобиля от

скатывания при кратковременных оста­

новках на уклоне. Все модели Astra-H и

Zafira-B оборудованы гидравлической
тормозной системой с вакуумным уси­
лением. Она включает в себя главный
тормозной цилиндр, вакуумный усили­
тель тормоза и дисковые тормозные
механизмы передних и задних колес.

Для повышения надежности гидравли­

ческий привод тормозных механизмов
разделен на 2 функционирующих неза­
висимо друг от друга контура, каждый из
которых связан с диагонально располо­
женными колесами автомобиля. Один
тормозной контур подведен к суппортам
правого переднего и левого заднего ко­

лес, второй - к суппортам переднего ле­

вого и заднего правого колес. В случае
отказа одного тормозного контура, вто­
рой продолжает работать в прежнем
режиме, обеспечивая адекватное тормо­
жение автомобиля. Отказ любого из кон­

туров ведет к снижению эффективнос­

ти торможения и сопровождается сра­
батыванием соответствующей конт­
рольной лампы на панели приборов (см.
Главу «Органы управления и приемы эк­

сплуатации». Раздел 16).

Давление жидкости для обоих контуров

создается в главном тормозном цилин­

дре (ГТЦ) при нажатии педали тормоза.

ГТЦ установлен на сборке сервоприво­

да вакуумного усилителя тормозов, зак­

репленной на задней переборке двига­

тельного отсека. Сверху на цилиндре
расположен резервуар с запасом тор­

мозной жидкости. Он является общим,

как для привода рабочей тормозной си­
стемы, так и для привода сцепления (при
соответствующей комплектации).

Д л я создания требуемого давления в

гидравлическом тракте необходимо при­

ложить к педали тормоза значительное
усилие.  Д л я облегчения управления тор­

мозной системой используется вакуум­
ный усилитель.

На

 бензиновых моделях при нажатии

на педаль тормоза открывается однохо-

довой клапан, при этом одна из двух воз­
душных камер сервопривода соединяет­

ся с впускным воздушным трактом дви­

гателя. За счет движения воздушного
потока во впускном тракте в камере

сервопривода создается разряжение. В

другой камере сервопривода давление

воздуха оказывается больше и под его

воздействием связанная со штоком ГТЦ
мембрана начинает перемещаться и со­
здает необходимое дополнительное
усилие.

На

 дизельных моделях для создания

разряжения в камере сервопривода ис­

пользуется специальный вакуумный
насос, который устанавливается на го­
ловке двигателя и приводится в дей­
ствие от распределительного вала ГРМ.
Замечание: На дизельных двигате­

лях 1.7 л вакуумный насос закреплен

на обратной стороне генератора и при­
водится в движение от его вала.
Тормозные колодки с фрикционными
накладками являются исполнительным
компонентом тормозной системы - от
их состояния и состояния тормозных

дисков зависит эффективность тормо­
жения. Для каждой модели автомоби­
ля с учетом комплектации предназна­
чены колодки соответствующей марки

- установка других колодок может при­

вести к изменению характеристик уп­
равляемости автомобиля, снижению

эффективности торможения и в конеч­

ном результате к  Д Т П . Некоторые со­
веты и приемы торможения приведены
в Главе «Органы управления и приемы

эксплуатации».

Меры предосторожности

При обслуживании компонентов тор­

мозной системы автомобилей следует
соблюдать некоторые особые меры

предосторожности:

a) Для заправки тормозной систе­
мы используйте только гидравличес­
кую жидкость требуемого сорта (см.
Главу 1);
b) Фрикционные накладки тормоз­
ных колодок/башмаков могут содер­

жать вредный для здоровья асбест.

Старайтесь не вдыхать тормозную
пыль, не сдувайте ее сжатым возду­

хом. Ни в коем случае не используй­

те для протирки компонентов тормоз­
ной системы бензин или раствори­

тели на нефтяной основе, - применяй­

те только фирменные чистящие сред­
ства;
c) Следите за соблюдением всех

требуемых допусков и усилий затя­

гивания крепежа. При обслуживании
компонентов пользуйтесь только ис­
правным инструментом. При малей­
ших сомнениях обращайтесь за по­
мощью к специалистам. Помните, что
исправность функционирования тор­
мозов является залогом безопасно­
сти движения;

б) При малейших признаках нару­

шения исправности функционирова­
ния тормозной системы эксплуатация
автомобиля должна быть приостанов­

лена!

е) При обслуживании любой части
системы действуйте аккуратно и ме­

тодично, скрупулезно соблюдая чисто­
ту. При отсутствии уверенности в ра­

ботоспособности компонентов произ­
водите их замену в комплекте для обо­
их тормозных механизмов каждой оси.
Используйте только запасные части
известных производителей.

По окончании выполнения работ по об­

служиванию и ремонту тормозных сис­
тем каждый раз необходимо проверять

следующие моменты:

• Надежно ли закреплены тормозные
шланги?

• Находится ли тормозные шланги и

линии в держателях?

• Затянуты ли вентили прокачки?
• Достаточно ли залито в систему тор­

мозной жидкости?

• При работающем двигателе прове­

дите контроль герметичности рабо­

чей тормозной системы. Для этого

нажмите на педаль тормоза усили­
ем от 200 до 300 Н (20 - 30 кг) и
удерживайте в течение 30 секунд -
педаль тормоза не должна провали­
ваться или опускаться.

В заключение проведите контрольные
торможения на дороге при отсутствии
на ней транспортных средств.

2 Системы электронного

управления торможением

Общая информация

Внимание: Попытки самостоятельного

вмешательства в функционирование
электронных систем, а так же их ремон­

та гарантированно приведут к отказу

систем! Все работы ТО и ремонта дол­
жны выполняться только на фирменных

СТО, специально подготовленным для

этого персоналом с использованием

соответствующего настроечного и диаг­

ностического оборудования!

Штатная комплектация всех рассматри­
ваемых в настоящем Руководстве моде­

лей предусматривает установку систе­

мы антиблокировки тормозов, кроме того,
в зависимости от комплектации может

устанавливаться еще нескольких элект­
ронных систем управления торможени­
ем. Все системы тесно связаны между
собой и дополняют одна другую.
Система антиблокировки тормозов

(ABS) предотвращает преждевременную
блокировку колес во время торможения

за счет модуляций давления гидравли­
ческой жидкости в каждом из тормоз­

ных механизмов. Благодаря этому почти
в 2 раза повышается эффективность тор­
можения и сокращается тормозной путь.
Кроме того, отсутствие полной блокиров­
ки колес обеспечивает сохранение уп­
равляемости автомобиля. На моделях

Astra-H и Zafira-B в ABS интегрированы

функции управления экстренным тормо­
жением и системы контроля торможе­
ния на поворотах (Cornering Brake Control

- СВС).

Г л а в а 9  Т о р м о з н а я  с и с т е м а

2 4 5

да

да>.

А н т и п р о б у к с о в о ч н а я  с и с т е м а

(Traction Control System - TCS) пре­

пятствует пробуксовке ведущих колес

при резком нажатии педали газа, напри­

мер, во время движения по дороге с

влажным покрытием. При возникнове­

нии пробуксовки колес система ТС при­

нудительно снижает мощность двигате­

ля и при необходимости притормажи­

вает соответствующее колесо, - при

этом на панели приборов активируется

индикатор ухудшения сцепных свойств

дорожного покрытия (см. Главу «Орга­

ны управления и приемы эксплуатации-,

Раздел 16).

Противозаносная система (ESP) на­

ряду с ABS снижает риск неконтроли­

руемого заноса, как во время торможе­

ния автомобиля, так и при совершении

различного рода маневров и поворотов.

ESP функционирует в паре с антипро-

буксовочной системой (TCS). При про­

хождении поворотов на высокой скоро­

сти или при резких маневрах автомоби­

ля датчики ESP снимают информацию об

угле поворота рулевого колеса и скоро­

сти поворота автомобиля. В случае воз­

никновения опасности заноса и неустой­

чивом положении автомобиля посред­

ством торможения отдельных колес и

регулировки мощности двигателя выби­

рается оптимальный режим движения, и

автомобиль стабилизируется при движе­

нии по выбранной траектории - на па­

нели приборов активируется соответ­

ствующий индикатор (см. Главу «Орга­

ны управления и приемы эксплуатации»).

Внимание: Электронные системы улуч­

шают управляемость и тормозные свой­

ства автомобиля, но не смогут предотв­

ратить столкновения при неосторожном

и опасном вождении! Не допускайте не­

брежности в управлении, полагаясь на

вспомогательные системы, - ответствен­

ность за безопасность движения полно­

стью лежит на водителе!

Указания  п о  э к с п л у а т а ц и и
а в т о м о б и л е й , оборудованных
э л е к т р о н н ы м и  с и с т е м а м и

Внимание: Перед проведением элект­

росварочных работ необходимо отсое­

динять разьем электропроводки от бло­

ка управления электронными система­

ми - отсоединение должно произво­

диться только при выключенном зажи­

гании! Будьте осторожны при выполне­

нии покрасочных кузовных работ - даже

кратковременный нагрев блока управле­

ния выше +80"С приведет к выходу его

из строя!

Особенности управления автомобилем

с использованием систем электронно­

го управления приведены в Главе «Орга­

ны управления и примы эксплуатации».

Встроенная контрольная система отклю­

чает электронное управление торможе­

нием при возникновении какого-либо

дефекта или неисправности в электри­

ческих схемах (например, обрыв кабеля)

или при слишком низком напряжении

питания (напряжение аккумуляторной

батареи ниже 10 В). В некоторых слу­

чаях отключение происходит при обна­

ружении дефектов ходовой части и под­

вески автомобиля, влияющих на коррек­

тную работу тормозной системы. При от­

ключении систем электронного управле­

ния рабочая тормозная система продол­

жает функционировать в обычном режи­

ме. Отключение подтверждается актива­

цией соответствующего индикатора на

панели приборов (режимы активации ин­

дикаторов, контрольных ламп и предуп­

редительных сообщений описаны в со­

ответствующих разделах Главы «Органы

управления и приемы эксплуатации»).

Наиболее частой причиной отказов яв­

ляется падение напряжения в бортовой

электросети автомобиля или обрыв про­

водки - проверьте надежность крепле­

ния проводов на клеммах аккумулятор­

ной батареи, целостность соединитель­

ных линий датчиков. Если лампы заго­

раются в начале движения и через не­

которое время снова гаснут, это указы­

вает на то, что напряжение аккумулятор­

ной батареи сначала было слишком мало,

а затем повысилось в результате заряд­

ки при работе генератора - при первой

же возможности проверьте состояние

аккумуляторной батареи и подзарядите

ее в стационарных условиях.

Все остальные проверки электронных

систем должны проводиться на СТО при

помощи диагностического оборудова­

ния.

3 Прокачка тормозной

системы

Внимание: Производите прокачку тор­
мозной системы в защитных очках. При
случайном попадании тормозной жидко­

сти в глаза немедленно промойте их
обильным количеством воды и обрати­

тесь за помощью к врачу!

1 Прокачка гидравлической системы

производится с целью удаления из нее

воздуха, попадающего в тракт при вы­

полнении обслуживания тормозных ме­

ханизмов, замене гидравлических линий

или ГТЦ, а также при опускании ниже

минимального допустимого значения

уровня жидкости в резервуаре главного

цилиндра.

2 Несколько раз выжмите педаль нож­

ного тормоза при заглушённом двига­

теле для сброса остаточного разреже­

ния в вакуумном усилителе тормозов.
3 Все рассматриваемые в настоящем

Руководстве модели в штатной комплек­

тации оборудованы ABS. Для качествен­

ной и гарантированной прокачки гидрав­

лического привода, равно как и для при­

вода сцепления (см. Главу 6, Раздел 4),

должен использоваться специальный

комплект для прокачки - внимательно

изучите инструкцию по его использова­

нию перед началом выполнения работ.

Снимите крышку резервуара тормозной

жидкости и установите вместо нее со-

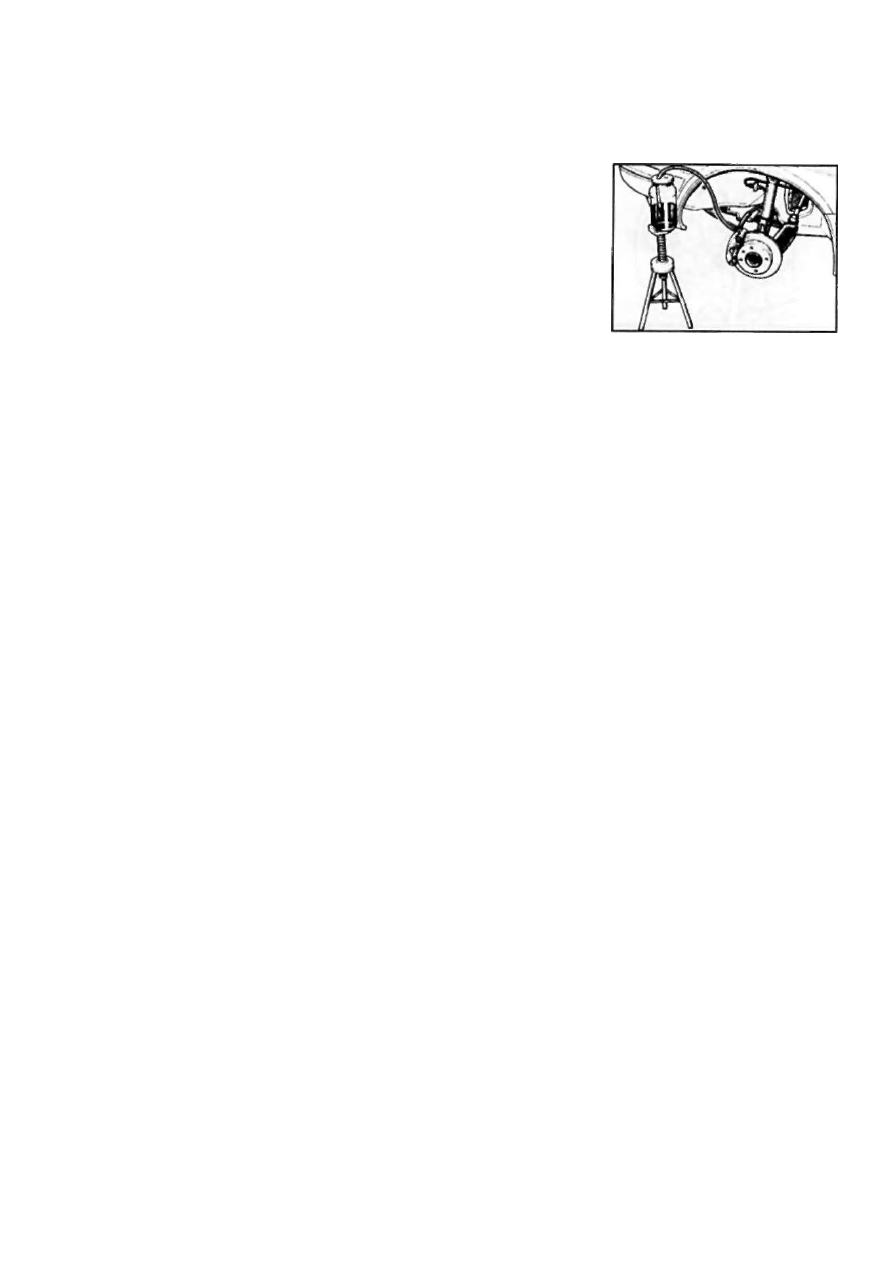

3.3  С л е д и т е , чтобы второй конец

подсоединенного к вентилю прокачки

шланга был полностью погружен •

тормозную жидкость, залитую в

прозрачный приемный  с о с у д

ответствующий переходник для подклю­

чения устройства для прокачки. Для не­

допущения попадания в тормозной тракт

воздуха свободный конец шланга дол­

жен быть погружен в емкость с тормоз­

ной жидкостью (см. сопр. иллюстра­

цию) - не забывайте о необходимости

отслеживания уровня жидкости в резер­

вуаре главного цилиндра (уровень не

должен опускаться ниже отметки MIN!).
4 По завершении прокачки долейте в

резервуар ГТЦ свежую тормозную жид­

кость, приведя ее уровень в норму.
5 Проверьте эффективность функцио­

нирования тормозов. Педаль при выжи­

мании должна оказывать твердое сопро­

тивление, - ощущение мягкости ее хода

свидетельствует о наличии в гидравли­

ческих контурах воздуха и необходимо­

сти повторения процедуры прокачки.

Внимание: Ни в коем случае не при­

ступайте к эксплуатации автомобиля, не

будучи абсолютно уверены в исправно­

сти функционирования тормозной сис­

темы!

Аварийный метод прокачки -

требуется помощь ассистента

6 В некоторых случаях когда комплект

прокачки оказывается не доступен, но I

необходимо продолжить поездку, при по­

падании воздуха в гидравлический тракт I

привода рабочей тормозной системы

можно воспользоваться ниже приведен­

ным методом. Внимание: На моделях,

оборудованных системой ABS, данный

метод не дает 100% гарантии полного

удаления воздуха из системы - при про­

должении движения соблюдайте особую

осторожность!

7 Если воздух попал в систему вслед­

ствие падения уровня жидкости в резер­

вуаре ГТЦ, либо при отсоединении от

ГТЦ тормозных линий, прокачке подле­

жат тормозные механизмы всех четырех

колес. При отсоединении Линий от лю­

бого из суппортов/колесных цилиндров

достаточно будет прокачать лишь дан­

ный конкретный тормозной механизм.
8 Если производилось отсоединение

тормозной линии от штуцера, располо-

246

Г л а в а 9  Т о р м о з н а я  с и с т е м а

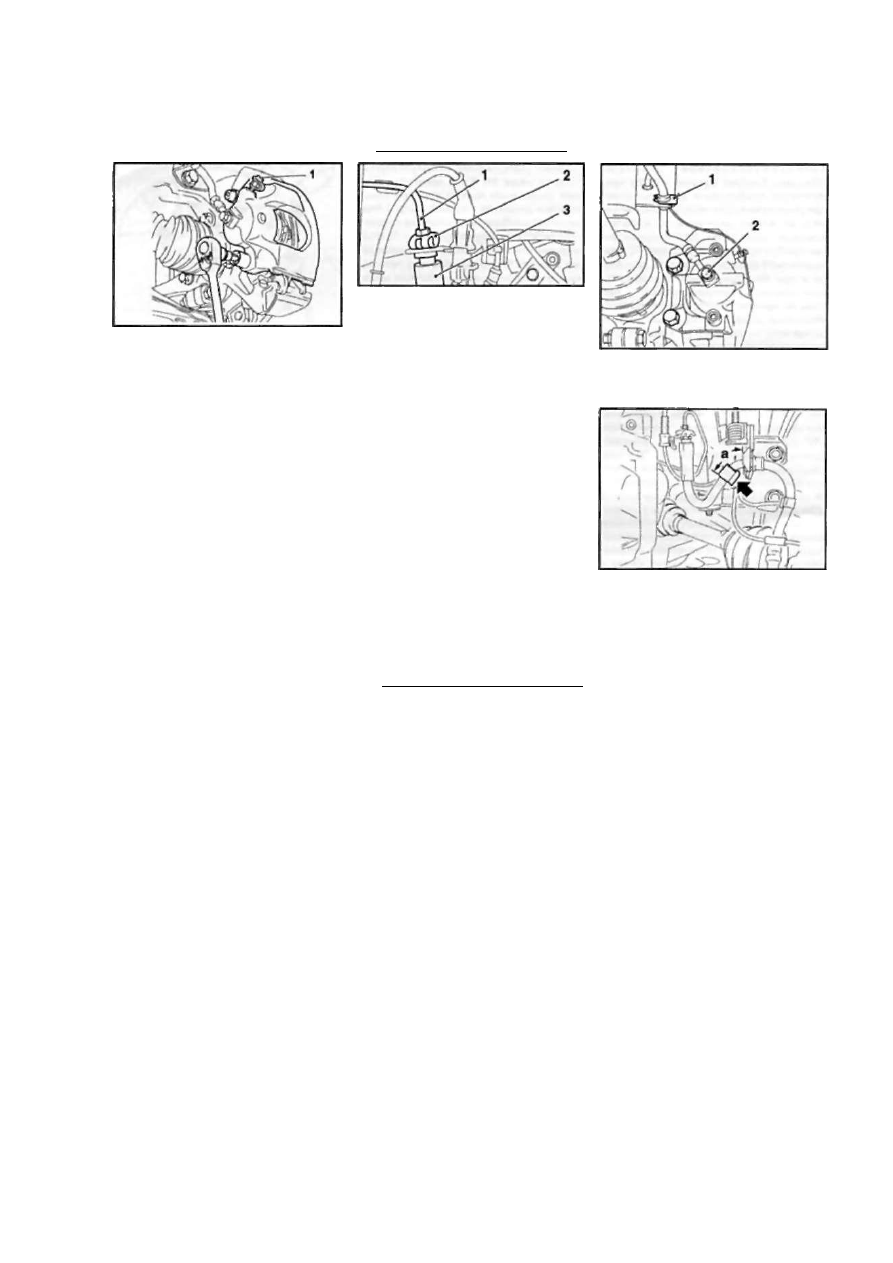

3.11  В е н т и л ь прокачки (1) суппорта

тормозного механизма оборудован

пылезащитным колпачком

женного между ГТЦ и одним из тормоз­
ных механизмов, прокачивается только

данная часть тормозного контура.

9 Перед началом выполнения проце­
дуры проверьте уровень тормозной жид­
кости в резервуаре и при необходимо­
сти доведите его до отметки «МАХ».
Замечание: Не забывайте регулярно

проверять уровень жидкости в резерву­
аре в ходе выполнения прокачки. Чрез­

мерное падение уровня чревато попа­

данием в ГТЦ воздуха, что сведет к нулю

все предпринятые усилия и повлечет за
собой необходимость прокачки всей

тормозной системы.

10 Заручитесь помощью ассистента,

приготовьте запас свежей тормозной

жидкости, прозрачный сосуд, частично за­

полненный тормозной жидкостью, отре­

зок пластмассового шланга, плотно на­

деваемый на вентиль прокачки, и подхо­

дящий рожковый/накидной ключ для от­

пускания/затягивания вентиля.

11 Снимите пылезащитный колпачок и

слегка ослабьте вентиль прокачки (см.
сопр. иллюстрацию) тормозного ме­
ханизма правого заднего колеса, затем
вновь подтяните его таким образом, что­
бы он легко и быстро отпускался в ходе

выполнения процедуры.

12 Натяните на вентиль подходящий

пластмассовый или резиновый шланг,
второй конец которого опустите в час­
тично заполненный чистой тормозной
жидкостью прозрачный сосуд (см. ил­

люстрацию 3.3). Срез шланга должен

оказаться полностью погруженным в
жидкость.

13 Попросите помощника несколько раз

медленно выжать педаль ножного тор­

моза, подняв тем самым давление в си­
стеме.

14 При зафиксированной в нижнем по­

ложении тормозной педали приоткрой­
те вентиль прокачки настолько, чтобы из

него начала вытесняться тормозная жид­
кость. Следите за выходом жидкости из
шланга. Через пару секунд, когда напор

ослабнет, закройте вентиль и разреши­
те помощнику отпустить педаль.

15 Повторяйте процедуры последних

двух параграфов до тех пор, пока из вен­

тиля не начнет вытекать свободная от

воздушных пузырей жидкость, затем пе­
рейдите к тормозному механизму лево­
го заднего колеса. Действуя в аналогич-

4.7 Отпустив гайку штуцерного  с о е д и ­

нения с металлической линией (1),

снимите стопорную скобу (2) и высво­

б о д и т е тормозной шланг (3) из кронш­

тейна

ной манере, прокачайте данный меха­
низм, затем механизмы правого передне­
го и, наконец, - левого переднего колес.
В н и м а н и е : Постоянно следите за тем,
чтобы уровень жидкости в резервуаре

ГТЦ не опускался чрезмерно низко, в
случае необходимости произведите со­
ответствующую коректировку!

16 Ни в коем случае не доливайте в

резервуар бывшую в употреблении тор­
мозную жидкость, - она является в выс­
шей мере гигроскопичной и со време­
нем впитывает в себя много влаги, что
ведет к падению точки ее кипения и, как
следствие, к снижению эффективности
торможения. Кроме того, присутствие в
гидравлической системе влаги способ­
ствует ускоренному старению материа­

ла гибких тормозных шлангов.

4 Проверка состояния и

замена тормозных линий и

шлангов

1 Рабочая тормозная система функци­

онирует при достаточно высоком давле­

нии: 2.0-2.5  б а р , поэтому в качестве

тормозных линий используются метал­
лические трубки соответствующего се­
чения. Однако для подвода жидкости к

подвижным элементам подвески и хо­

довой части приходится использовать
шланги, которые способны с определен­

ным запасом прочности выдерживать

требуемые нагрузки.
2 Каждый раз при проведении ТО про­
веряйте все элементы тормозной сис­
темы на наличие трещин, признаков по­

вреждения защитной оболочки, следов

утечек жидкости, вздутий и прочих по­

вреждений. Шланги являются критичес­
кой и наиболее уязвимой составляющей
тормозной системы, поэтому осмотр их

должен производиться со всей тщатель­

ностью. При выявлении любых сомни­
тельных признаков подозреваемый
шланг подлежит замене.  В н и м а н и е : Не

допускайте контакта тормозных шлангов

с маслом и бензином, не подвергайте их
окраске, а так же воздействию специаль­
ных составов для антикоррозионной за­
щиты днища.

3 Со временем, в ходе эксплуатации
автомобиля, старые тормозные шланги
могут набухать, при этом уменьшается
их проходное сечение, - это затрудняет

4.8 Крепление тормозного шланга

1 Стопорная пластина

2 Полый болт

4.11 Установите протектор шланга

(указан стрелкой) на расстоянии «а» (53

мм) от  д е р ж а т е л я

возврат тормозной жидкости в ГТЦ и
полный отвод тормозных колодок от дис­
ка. В результате происходит нагрев тор­
мозных механизмов, что может привес­
ти к выходу из строя как самих механиз­
мов так и колесных подшипников.

4 Сменные стальные и гибкие тормоз­

ные линии всегда можно приобрести на
фирменных СТО, а также в фирменных
магазинах автомобильных аксессуаров.
В н и м а н и е : Ни в коем случае не исполь­

зуйте в качестве сменных никакие труб­
ки, кроме фирменных, специально пред­
назначенных для установки в тормозной
контур Вашего автомобиля.

5 В случае необходимости замены
металлических тормозных линий необ­
ходимо обратиться на СТО компании
Opel, т.к. их прокладка требует опреде­
ленного навыка и квалификации - нео­
сторожное обращение может привести
к перегибу трубок и повлиять на вели­
чину проходного сечения канала. Тор­
мозные линии должны располагаться на
удалении не менее 20 мм от движущих­
ся или вибрирующих компонентов кузо­
ва, подвески или рулевого привода. При
установке необходимо использовать все

штатные зажимы и держатели линий.

6 Перед заменой шланга проверьте
уровень тормозной жидкости в резер­
вуаре и при необходимости долейте

необходимое количество. Снимите со­

ответствующее колесо. Приготовьте заг­
лушки  д л я закупоривания тормозных
линий после их отсоединения и ветошь
для удаления пролитой тормозной жид­

кости. Замечание: Ниже описан поря-

Г л а в а 9  Т о р м о з н а я  с и с т е м а

2 4 7

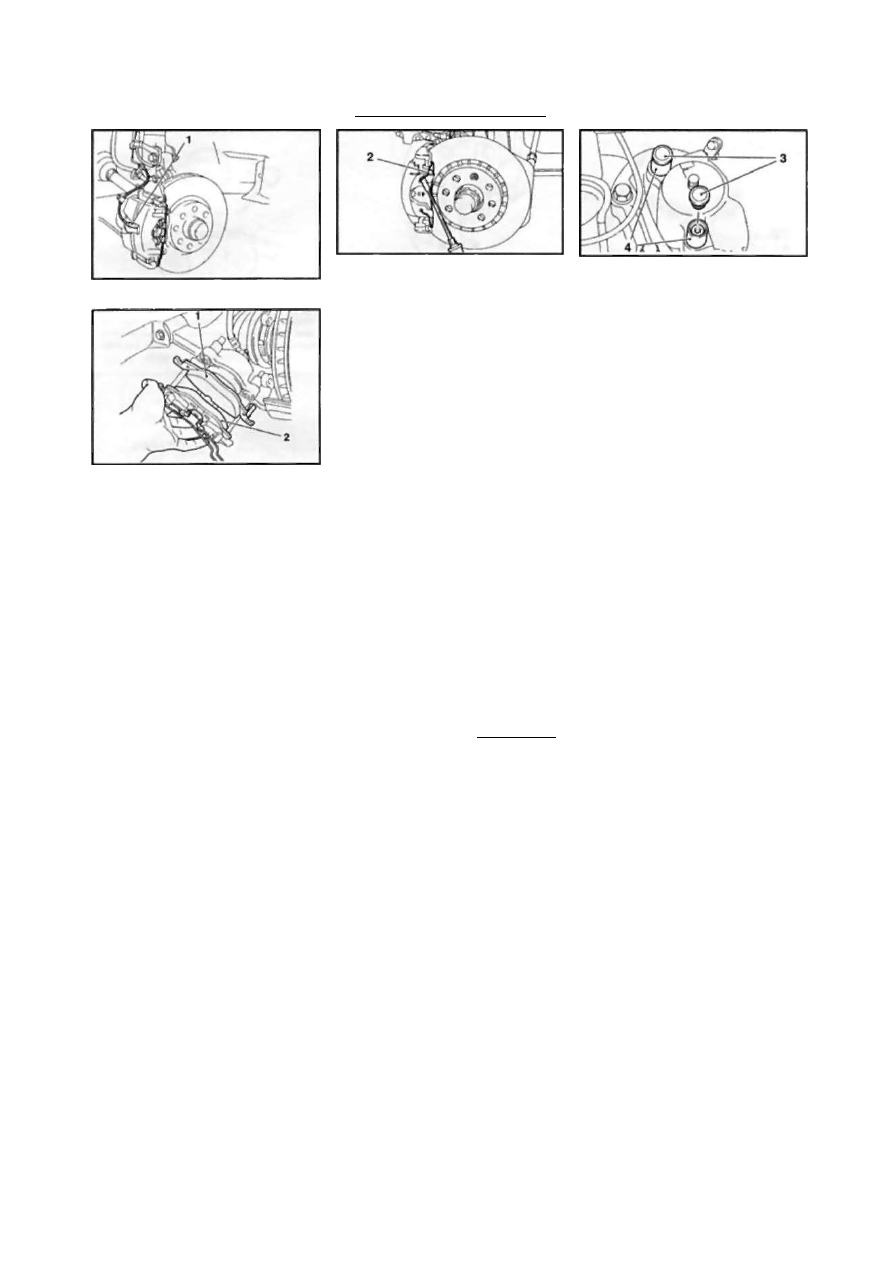

5.2 Датчик износа тормозных колодок

5.5 Снятие суппорта

7 Внутренняя колодка

2 Наружная колодка

док замены тормозного шланга передне­

го колеса. Замена шланга заднего ко­
леса производится аналогично, но при
этом после высвобождения шланга из

держателя задней подвески держатель

необходимо снять.
7 Для отпускания штуцерных соедине­
ний гибких шлангов со стальными труб­
ками гидравлических линий используй­
те специальные накидные ключи с раз­
резной головкой. После отпускания гай­
ки снимите фиксатор и высвободите
тормозной шланг из опорного кронштей­
на в колесной арке

 (см. сопр. иллюст­

рацию), - стопорную скобу после отсо­

единения шланга необходимо установить

на место. Сразу же закройте тормозную

трубку приготовленной заглушкой.
8 Высвободите шланг из держателя на
амортизаторной стойке

 (см. сопр. ил­

люстрацию), для чего при помощи кле­

щей извлеките стопорную пластину.

9 Для отсоединения тормозного шлан­

га от суппорта выверните полый болт
(см. иллюстрацию 4.8) штуцерного
соединения и выбросите его старые уп­
лотнительные шайбы, - при сборке шай­
бы подлежат замене в обязательном
порядке.

10 Проследите, чтобы новые тормозные

шланги в точности соответствовали по
своим типоразмерам и характеристикам
снятым с автомобиля.

11 Закрепите тормозной шланг с новы­

ми уплотнительными кольцами на суп­
порте, затяните полый болт с требуемым
усилием. Затем извлеките заглушку и

состыкуйте шланг с тормозной трубкой,
затяните гайку штуцерного соединения,

После этого закрепите шланг в держа­
теле - следите, чтобы при установке

5.3 Снятие фиксирующей пружины с

суппорта переднего тормозного

механизма

шланг не перекручивался. Замечание:

На моделях, оборудованных интерактив­
ной динамической системой вождения

(IDS+) (см. Гпаву «Органы управления и

приемы эксплуатации»), при установке
необходимо надеть на тормозной шланг
специальный протектор (см. сопр. ил­

люстрацию).

12 При вывешенных передних колесах

поверните рулевое колесо вправо и вле­

во - шланг не должен мешать подвиж­

ным частям механизма рулевого управ­

ления и соприкасаться с другими эле­

ментами конструкции.

13 После замены шланга обязательно

удалите воздух из тормозной системы
с применением специального устрой­
ства (см. Раздел 3). Проверьте уровень
жидкости в резервуаре ГТЦ, в случае
необходимости произведите соответ­
ствующую корректировку.

14 Закрепите на тормозном шланге дер­

жатель датчика ABS и установите сни­
мавшиеся колеса на свои места. Преж­

де чем приступать к эксплуатации авто­

мобиля, удостоверьтесь в исправности
функционирования тормозов.

5 Замена колодок дисковых

тормозных механизмов

передних колес

Внимание: Необходимо заменять одно­

временно все тормозные колодки одной
оси автомобиля, даже если предельного
износа достигла всего лишь одна из них!
Используйте только разрешенные к при­
менению заводом-изготовителем колод­
ки!

1 Взведите стояночный тормоз, под­

домкратьте передок автомобиля и уста­

новите его на подпорки. Снимите пере­

дние колеса.

2 С помощью маленькой шлицевой от­
вертки извлеките из отверстия в суппор­

те датчик износа колодок (при соответ­
ствующей комплектации) и отведите его

в сторону (см.

 сопр. иллюстрацию).

3 Снимите большой пружинный зажим
с суппорта

 (см. сопр. иллюстрацию),

- будьте внимательны, во избежание со­

скакивания пружины, предварительно

накройте ее ветошью.

4 Снимите пылезащитные колпачки

отверстий направляющих пальцев суп­
порта (см.

 сопр. иллюстрацию).

5 Выверните направляющие болты и

снимите суппорт с колодками с анкер-

5.4 Пылезащитные колпачки направля­

ющих пальцев суппорта

ной скобы или каретки ступицы (в зави­
симости от способа исполнения) (см.
сопр. иллюстрацию). Подвяжите суп­
порт к стойке куском проволоки, - не ос­
тавляйте его висящим на шланге. За­
мечание: После продолжительной экс­

плуатации могут возникнуть затруднения
при снятии суппорта с колодками вруч­
ную - воспользуйтесь монтировкой или

другим подходящим инструментом.

Предварительно снимите крышку резер­
вуара тормозной жидкости.

6 Извлеките из суппорта наружную ко­

лодку, затем снимите внутреннюю колод­
ку (см. иллюстрацию 5.5). Внимание:
Если планируется повторная установка

тех же тормозных колодок, при снятии

необходимо пометить места их установ­
ки. Не допускается перестановка тор­
мозных колодок с наружной стороны на
внутреннюю и с правого колеса на ле­
вое!

Внимание: После снятия тормозных

колодок не нажимайте на педаль тор­
моза, в противном случае поршень мо­
жет быть выдавлен из корпуса. В этом
случае для установки поршня на место
придется обратиться на СТО.

7 Сметите с компонентов тормозного
механизма скопившуюся на их поверх­
ностях пыль (см. Меры предосторожно­

сти в Разделе 1). Протрите суппорт и
торцевую поверхность поршня чистой
ветошью. Удалите ржавчину с края тор­
мозного диска.
8 Проверьте состояние и толщину тор­
мозных колодок (см. Главу 1. Раздел 14)
Замасленные колодки подлежат замене
в обязательном порядке, • предваритель­
но устраните причину развития утечки.

Проверьте поверхность тормозного дис­
ка пальцами на ощупь. Тормозной диск,

имеющий неровности, может быть про­
точен, если он имеет достаточную тол­

щину - обратитесь на  С Т О кампании

Opel. Внимание: Оба тормозных диска
одной оси должны быть обязательно
проточены до одинаковой толщины.

Если по толщине диск достиг предель­

ного износа (см. Спецификации), заме­
ните его.
9 Если состояние тормозных колодок
и диска найдено удовлетворительным,
тщательно очистите их и контактные по­
верхности тормозных дисков от грязи

мягкой проволочной щеткой, особое вни­
мание уделяя задней и боковым сторо­
нам. Прочистите канавки во фрикцион­

ных накладках, полностью удалив из них
