Г л а в а 9  Т о р м о з н а я  с и с т е м а

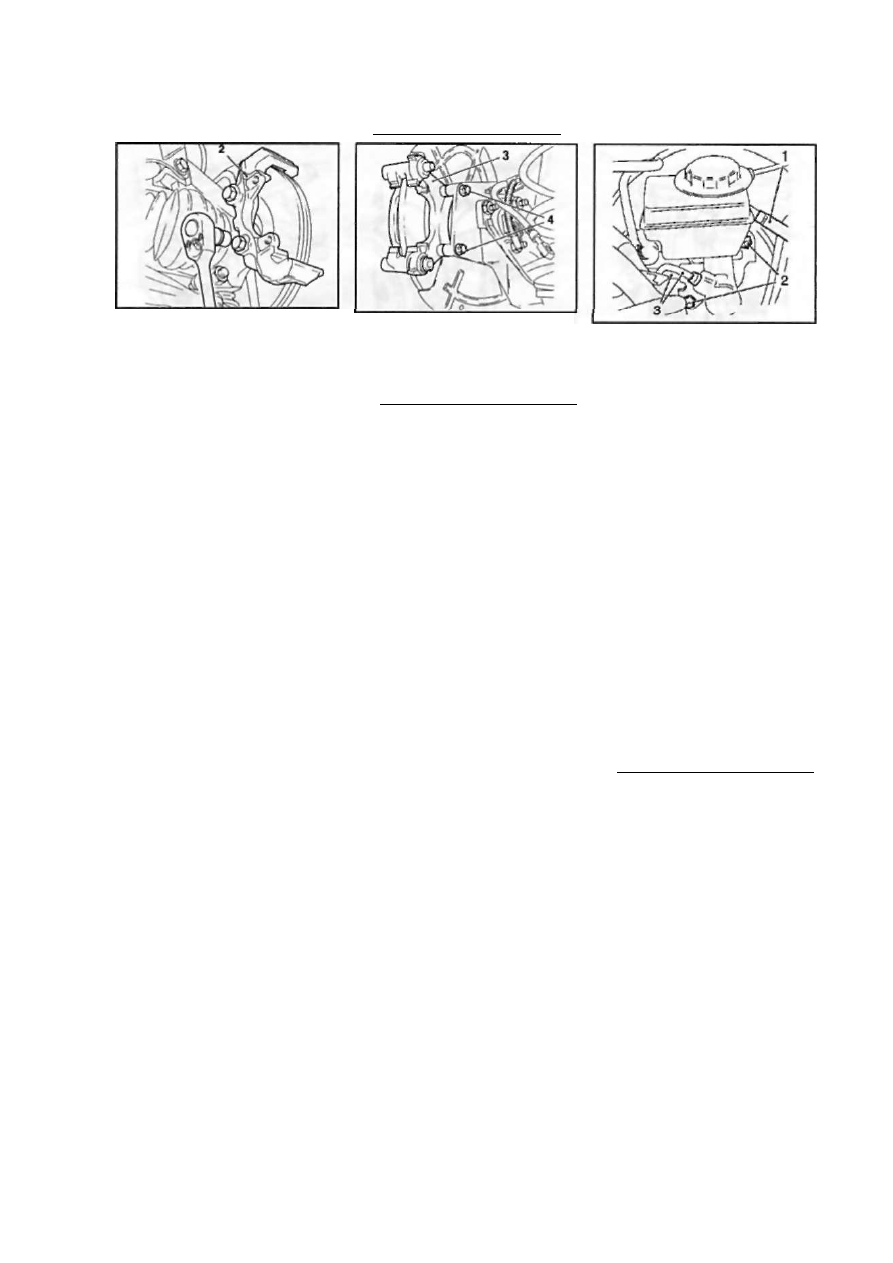

5.11а Специальный инструмент  д л я

отжимания поршня суппорта тормозно­

го механизма

посторонние включения. Зачистите по­

садочные места колодок в суппорте и
анкерной скобе. После этого протрите

все сопрягаемые поверхности смочен­
ной спиртом ветошью.  В н и м а н и е : Для

очистки тормозов применяйте исключи­

тельно спирт, при этом во избежание

повреждения уплотнительных манжет не
применяйте инструмент с острыми кром­
ками!

10 Направляющие пальцы должны лег­

ко сдвигаться во втулках суппорта, при
необходимости очистите пальцы. Про­
верьте состояние устанавливаемого на
поршень пыльника, осмотрите поршень
на наличие признаков развития утечек
тормозной жидкости, следов коррозии и
механических повреждений. Дефектные
компоненты замените. Разборка суппор­
та для восстановительного ремонта дол­
жна производиться только на сервисной
станции.

11 При установке новых колодок, пор­

шень необходимо утопить в цилиндре
суппорта с целью освобождения под

установку более толстых новых колодок.

Отжимание поршня производится при
помощи специального приспособления,

хотя не менее эффективно сработает и

подходящая по размеру струбцина или

деревянный рычаг  ( с м . сопр. иллюст­
рации), при необходимости, проложите

старую тормозную колодку в качестве

опорной поверхности перед поршнем.
Следите за тем, чтобы не повредить по­

верхность поршня и защитный колпачок.
При обратном ходе поршня тормозная
жидкость выдавливается из тормозного
цилиндра в резервуар, поэтому крышка
резервуара должна быть снята. Чтобы не

допустить вытекания тормозной жидко­
сти, предварительно проверьте ее уро­

вень, - в случае необходимости откачай­

те избыток.  В н и м а н и е : Отжимание пор­
шня сопряжено с риском повреждения
уплотнительной манжеты и поверхнос­

ти поршня - соблюдайте осторожность!

12 Перед установкой новых тормозных

колодок  о ч и с т и т е направляющую.
Смажьте направляющие поверхности
колодок  ( с м . сопр. иллюстрацию) тон­
ким слоем термостойкой смазки (напри­
мер, пастой Liqui  M o l y )

13 Заправьте в суппорт внутреннюю

тормозную колодку, посадив ее пружину

5.12 Точки смазки направляющей

тормозных колодок

в углубление в торцевой поверхности
поршня а затем установите наружную
колодку. Замечание: Внутренняя и на­

ружная колодки отличаются друг от дру­

га по конструкции, • обратите внимание
на маркировку в виде стрелки, нанесен­
ную на основание колодки (см. сопр.
иллюстрацию), - стрелка должна ука­
зывать в направлении вращения диска
при движении автомобиля переднимхо-

дом.

14 Установите на место суппорт с тор­

мозными колодками, следите за тем, что­
бы тормозной шланг не был скручен.

15 Смажьте резьбу болтов направляю­

щих втулок фиксирующим компаундом
(например Loctite  Т у р 243) - если бол­
ты имеют следы ржавчины или повреж­

дений их следует заменить на новые.

Вверните болты и затяните их с требу­
емым усилием.

16 Установите пыльники.

17 Установите пружину суппорта, заве­

дя ее концы в отверстия в скобе. Заме­
чание: Используются пружины двух ти­
пов, - одна подсоединяется к суппорту,

другая - к креплениям на наружной ко­

лодке. Если устанавливается пружина
последнего типа, сначала подсоедините

ее к колодке, затем заведите за высту­

пы на суппорте.

18 При соответствующей комплектации

установите датчик износа колодок во

внутреннюю тормозную колодку, закре­
пите электропроводку на амортизатор-
ной стойке.

19 Несколько раз выжмите педаль нож­

ного тормоза до появления ощущения

твердости хода - тормозные колодки

прилегают к дискам и занимают поло­
жение, соответствующее состоянию эк­
сплуатации.
20 Действуя в аналогичной манере, про­
изведите замену колодок тормозного
механизма противоположного колеса.
21 Установите колеса, опустите автомо­
биль на землю и затяните колесные бол­
ты с требуемым усилием.
22 Проверьте уровень тормозной жид­
кости, в случае необходимости произве­

дите соответствующую корректировку

(см. Главу 1).
23 Перед началом интенсивной эксплу­
атации дайте возможность тормозным
колодкам немного притереться, для чего
несколько раз затормозите автомобиль
со скорости 80 км/час до скорости 40 км/

5.13 Колодки  с л е д у е т устанавливать

таким образом, чтобы нанесенные на

них  с т р е л к и указывали в направлении

вращения диска при движении автомо­

б и л я передним  х о д о м

6.3 Схема подсоединения  т р о с а

привода стояночного тормоза к

дисковому тормозному механизму

заднего колеса

/ Исполнительный рычаг

2 Фиксатор крепления троса в опорном

кронштейне

3 Нижний болт крепления суппорта

час несильным нажатием на педаль.
Затем дайте тормозу остыть. Замеча­
ние: После замены колодок в течение

примерно 200 км пробега старайтесь по
возможности избегать резких торможе­
ний.

6 Замена колодок дисковых

тормозных механизмов

задних колес

Внимание: Необходимо заменять одно­
временно все тормозные колодки одной
оси автомобиля, даже если предельного
износа достигла лишь одна из них! Ис­
пользуйте только разрешенные к при­

менению заводом-изготовителем колод­
ки!

1 Подоприте передние колеса проти­

вооткатными башмаками, поддомкрать­
те задок автомобиля и установите его

на подпорки. Снимите оба задних коле­

са.
2 Полностью отпустите стояночный
тормоз и ослабьте приводной трос пу­
тем отдавания регулировочной гайки

(см. Раздел 12).

3 Отверткой отожмите исполнитель­

ный рычаг на суппорте тормозного ме­

ханизма заднего колеса и отсоедините
от него наконечник троса, отпустите фик-

Г л а в а 9  Т о р м о з н а я  с и с т е м а

249

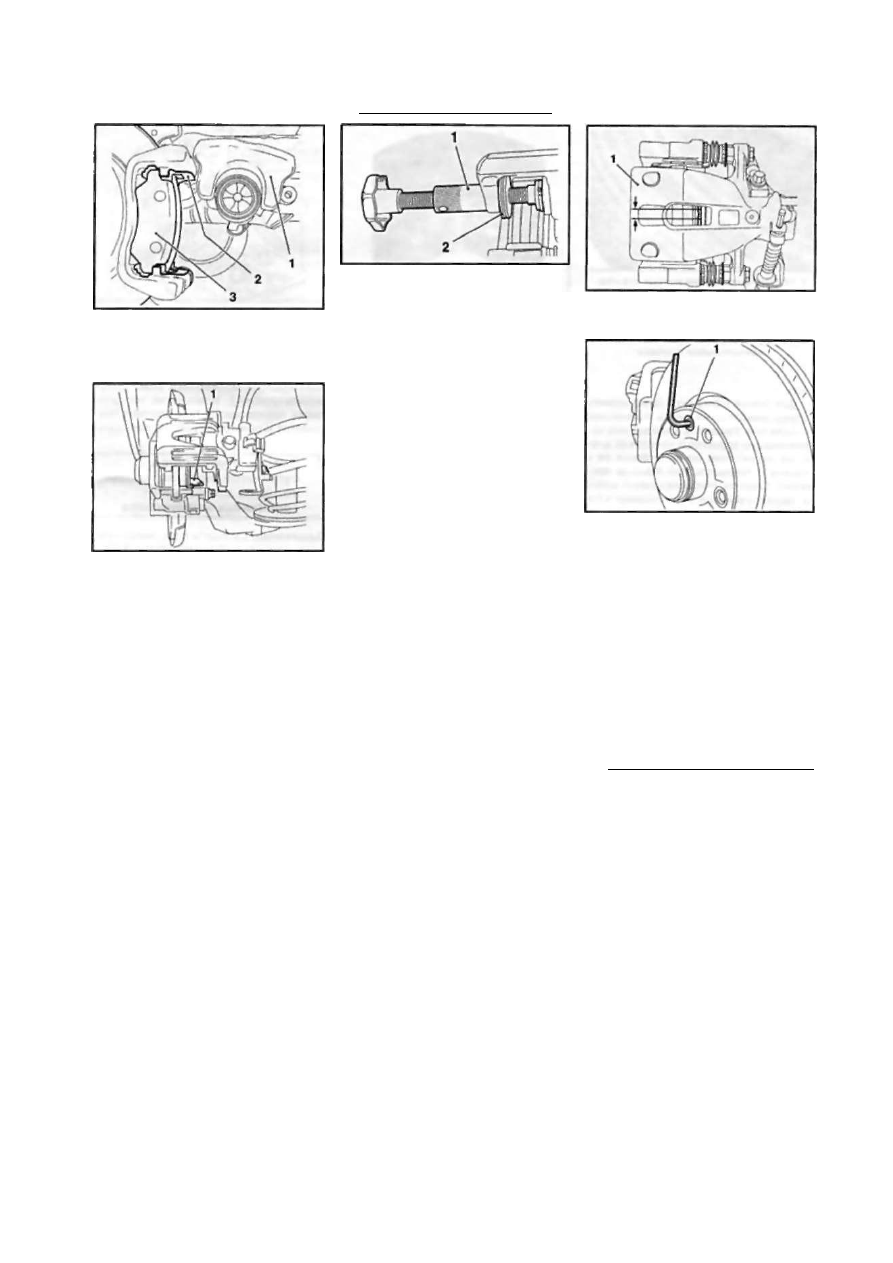

6.5 Разверните суппорт (1) вверх на

оси верхней направляющей

2 Пластина
3 Тормозная накладка

6.12 Акустическая сигнальная пружина

устанавливается на внутреннюю

колодку

сатор и высвободите трос из опорного

кронштейна

 (см. сопр. иллюстрацию).

4 Выверните нижний болт  ( с м .

 иллю­

страцию 6.3) крепления суппорта, удер­
живая направляющий штифт от прово­
рачивания вторым гаечным ключом.
5 Разверните суппорт вверх на оси
верхней направляющей

 (см. сопр. ил­

люстрацию).

6 Отожмите тормозной поршень с по­

мощью специального инструмента

 (см.

сопр. иллюстрацию) до упора - пор­

шень при этом создает значительное
сопротивление. Внимание: Не следует
отжимать поршень при помощи подруч­
ного инструмента - это может привести
к нарушению регулировки стояночного

тормоза. При отжимании поршня сле­

дите за уровнем тормозной жидкости в

резервуаре. Чтобы не допустить выте­

кания тормозной жидкости, предвари­

тельно проверьте ее уровень, - в случае

необходимости откачайте избыток.

7 Затем снова выверните поршень так,
чтобы его паз находился на одной ли­
нии со смотровым окном суппорта

 (см.

сопр. иллюстрацию).

8 Выверните верхний болт крепления
суппорта, удерживая направляющую от
проворачивания вторым гаечным клю­
чом. Снимите суппорт и подвяжите его
проволокой к пружине задней подвес­
ки.
9 Извлеките тормозные колодки из
направляющей, пометьте установочное

6.6 Упорный фланец (2) специального

приспособления HAZET 4970/6 (1)

должен плотно прилегать к суппорту

положение колодок. Извлеките пласти­
ны из направляющей.

10 Выполните все проверки и рекомен­

дации приведенные в параграфах с 7

по 10 Раздела 5.

11 При установке необходимо в обяза­

тельном порядке заменить пластины на
направляющей, предварительно смазав
их термостойкой смазкой (например,
Liqui Moly).

12 Заправьте между пластинами новые

тормозные колодки. Установите колод­
ку с акустическим индикатором износа
(при соответствующей комплектации)

(см. сопр. иллюстрацию). При этом

следите за правильным положением тор­
мозных колодок в направляющих плас­

тинах.

13 После установки колодки снимите

защитную пленку с ее обратной сторо­

ны - на ней нанесено клеящее вещество

для соединения с суппортом.

14 Посадите суппорт на направляющую

и колодки, при этом следите за тем, что­
бы пластины не согнулись и чтобы тор­
мозные колодки не склеились слишком
рано с суппортом.

15 Очистите и смажьте резьбу болтов

направляющих втулок фиксирующим
компаундом (например, Loctite Тур 243),
при необходимости установите новые
болты. Вверните болты и затяните их с

требуемым усилием, удерживая болты от

проворачивания вторым гаечным клю­

чом.

16 Вставьте трос привода стояночного

тормоза в опорный кронштейн и закре­

пите фиксатором. Отожмите исполни­

тельный рычаг

 (см. иллюстрацию 6.3)

тормоза и подсоедините к нему нако­

нечник троса.

17 Несколько раз выжмите педаль нож­

ного тормоза до появления ощущения
•твердости» ее хода.

18 Действуя в аналогичной манере, про­

изведите замену колодок тормозного
механизма противоположного колеса.

19 Произведите регулировку приводно­

го троса стояночного тормоза (см. Раз­

дел 12).

20 Установите колеса, опустите автомо­
биль на землю и затяните колесные бол­
ты с требуемым усилием.
21 Проверьте уровень тормозной жид­
кости, в случае необходимости произве­

дите соответствующую корректировку

(см. Главу 1).

6.7 Суппорт (1) после завершения

сборки - стрелками указано смотровое

окно

7.3 Отдавание винта крепления

тормозного диска

22 Перед началом интенсивной эксплуа­

тации дайте возможность тормозным ко­
лодкам немного притереться,  д л я чего

несколько раз затормозите автомобиль со

скорости 80 км/час до скорости 40 км/час
несильным нажатием на педаль. Затем

дайте тормозу остыть. Замечание: Пос­
ле замены колодок на протяжении при­

мерно 200 км пробега старайтесь по

возможности избегать резких торможе­
ний.

7 Снятие, установка и

проверка тормозного

диска

1  Д л я обеспечения равномерности

торможения и корректного функциони­

рования электронных систем управления

торможением (см. Раздел 2) все тормоз­

ные диски должны иметь одинаковую

рабочую поверхность. По этой причине

при необходимости следует заменять

или протачивать одновременно как ми­
нимум оба тормозных диска одной оси.
Замечание: В случае замены или про­

точки тормозных дисков необходимо

одновременно устанавливать на них но­
вые тормозные колодки.

С н я т и е

2 Вывесите автомобиль и снимите ко­
леса (см. Главу «Введение»).
3 Для снятия тормозного диска пере­

днего колеса необходимо высвободить

тормозной шланг из опорного кронштей­
на на стойке подвески (см. Раздел 4) и

вывернуть крепежный винт

 (см. сопр.

иллюстрацию) - суппорт снимать не

250

Г л а в а 9  Т о р м о з н а я  с и с т е м а

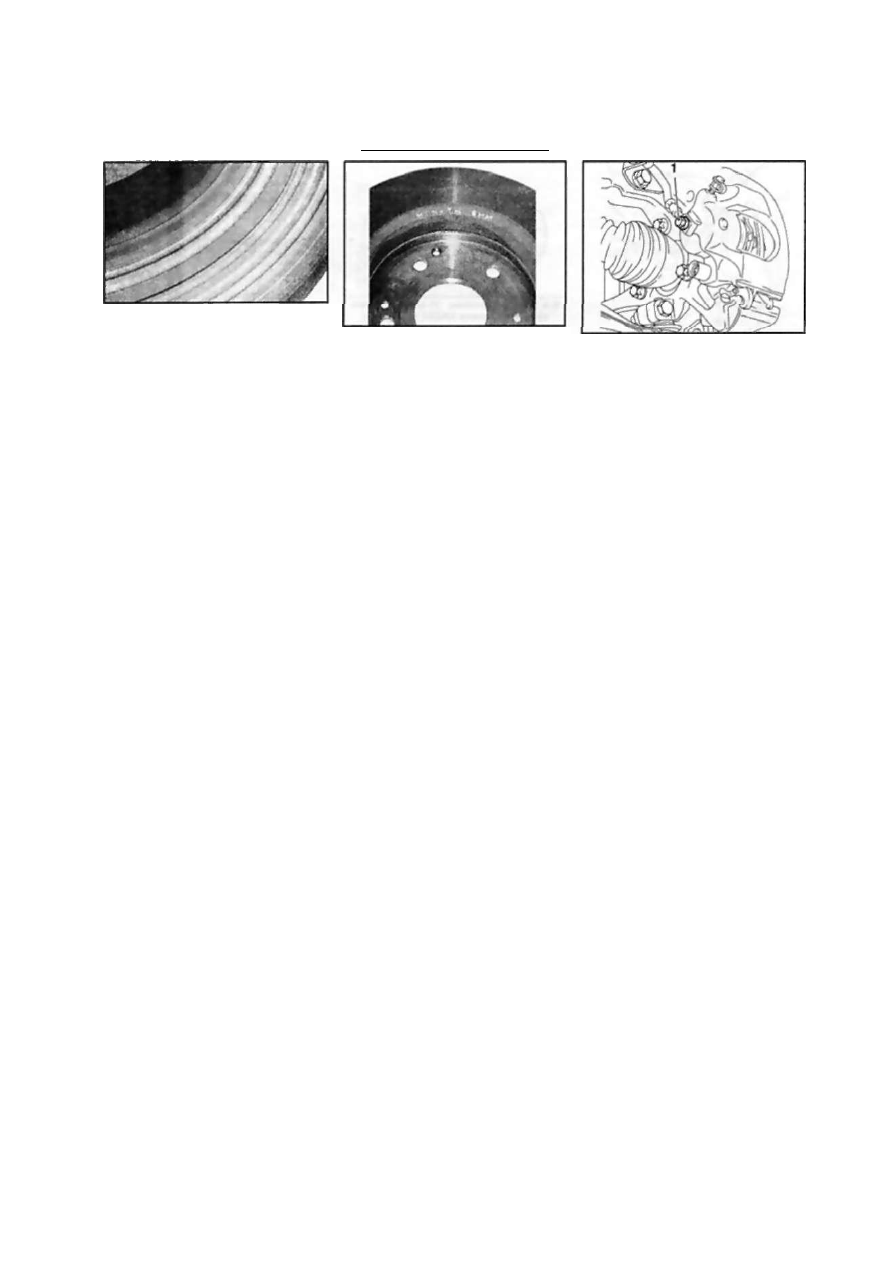

7.10 При чрезмерном износе тормоз­

ных колодок головки заклепок крепле­

ния фрикционных накладок проделыва­

ют на поверхности тормозного диска

глубокие борозды, - поврежденный

таким образом диск подлежит замене в

обязательном порядке

надо.

4 Для снятия тормозного диска заднего

колеса необходимо снять тормозные

колодки (см. Раздел 6), отсоединить на­

правляющую тормозных колодок от дис­

ка, не отсоединяя шланг отвести ее в

сторону и подвязать при помощи про­

волоки. Следите, чтобы тормозной шланг

не перекручивался и не подвергался

растяжению.

5  Д л я исключения выскальзывания

поршня зажмите его деревянным брус­

ком, установив последний между порш­

нем и суппортом. Выверните крепежный

винт и снимите тормозной диск со сту­

пицы колеса

 (см. иллюстрацию 7.3).

6 Если в результате длительной эксп­

луатации какой-либо из дисков прики­

пел к ступице колеса, воспользуйтесь

пластмассовым молотком и легкими уда­

рами сбейте диск. Внимание: При сня­

тии диска сильные удары не допусти­

мы! Попробуйте воспользоваться так же

средством для растворения ржавчины.

Если эти попытки не привели к успеху,

снимите диск при помощи съемника или

сбейте диск тяжелым молотком. При

снятии диска съемником его необходи­

мо заменить на новый, при использова­

нии тяжелого молотка, кроме того, необ­

ходимо заменить и подшипники колеса.

Установка

7 Проверьте состояние тормозного

диска (см. ниже). Измерения при про­

верке диска должны быть точными, по­

этому составители данного Руководства

рекомендуют обратиться на сервисную

станцию или к специалисту, имеющему

соответствующий измерительный инст­

румент и необходимый опыт выполне­

ния данных работ.
8 Установка производится в порядке,

обратном порядку демонтажа компонен­

тов. Перед установкой удостоверьтесь в

абсолютности чистоты и сухости сопря­

гаемых поверхностей диска и ступицы.

Слегка смажьте резьбовую часть винта

крепления диска фиксирующим компа­

ундом. Если производится замена дис­

ка, снимите разбавителем защитный лак

с нового тормозного диска. При уста-

7.12 Минимальная допустимая толщина

тормозного диска выбита на его

поверхности (типичный вид

маркировки)

новке тормозного механизма задних ко­

лес не забудьте отрегулировать стояноч­

ный тормоз (см. Раздел 12).

Проверка состояния

9 Лучше всего производить проверку

в условиях стационарной мастерской, где

имеются все условия и необходимый

инструмент. Однако в некоторых случа­

ях можно производить проверку дисков,

не снимая их с автомобиля - при этом

несколько уменьшается трудоемкость

работ, однако труднее добиться необхо­

димой точности измерений. Все прове­

ряемые размеры приведены в Специфи­

кациях к настоящей Главе.

10 Произведите визуальную проверку

состояния рабочей поверхности диска

(см. сопр. иллюстрацию). Легкие де­

фекты могут быть устранены при помо­

щи мелкозернистой наждачной бумаги.

Для удаления глубоких борозд диск сле­

дует подвергнуть проточке. Помните, что

осмотр диска должен производиться с

обеих его сторон. Ржавые тормозные

диски при торможении создают повы­

шенный шум, если шум не исчезает в

процессе достаточно долгого периода

эксплуатации - замените диски.

11 Если во время торможения замеча­

лись пульсации педали ножного тормо­

за, не связанные со срабатыванием ABS.

следует оценить величину бокового би­

ения тормозного диска. Проверка вели­

чины бокового биения производится при

помощи циферблатного измерителя

плунжерного типа. Результат измерения

не должен выходить за пределы огово­

ренного в Спецификациях допустимого

диапазона, в противном случае диск не­

обходимо отдать в проточку. Замеча­

ние: Составители настоящего Руковод­

ства рекомендуют производить проточ­

ку дисков вне зависимости от их состо­

яния с целью удаления с рабочих повер­

хностей всякого рода дефектов. На край­

ний случай можно ограничиться обра­

боткой диска мелкозернистой наждач­

ной бумагой.

12 При проточке диска следует уделить

особое внимание соблюдению требова­

ний Спецификаций к его минимальной

допустимой толщине. На торцевой по-

8.4 Полый болт (1) крепления тормоз­

ного шланга (на примере переднего

колеса)

верхности диска предусмотрена соот­

ветствующая маркировка

 (см. сопр.

иллюстрацию). Измерение толщины

диска производится при помощи мик­

рометра и некоторых других приборов.

8 Снятие и установка

суппортов/направляющей

колодок дисковых

тормозных механизмов

Замечание: Суппорты восстановитель­

ному ремонту в условиях обычной мас­

терской не подлежат - обратитесь на

СТО кампании Opel или замените их в

сборе.

Снятие

Внимание: После снятия тормозных

колодок не нажимайте на педаль тор­

моза, в противном случае поршень мо­

жет быть выдавлен из корпуса. В этом

случае для установки поршня на место

придется обратиться на СТО.

1 Вывесите автомобиль и установите

его на подставки, снимите соответству­

ющие колеса.
2 Снимите крышку с резервуара ГТЦ

положите под нее полиэтиленовую плен­

ку и наверните на место, - подкладыва­

ние пленки герметизирует посадку

крышки и предотвратит вытекание жид­

кости при отпускании штуцерного со­

единения гибкого тормозного шланга.

Альтернативно шланг может быть пере­

жат подходящей струбциной.
3 На задних колесах отсоедините трос

привода стояночного тормоза (см. Раз­

дел 6).

4 Тщательно протрите штуцерное со­

единение шланга на суппорте. Вывер­

ните полый болт разъема и снимите

медные уплотнительные шайбы, - шай­

бы подлежат замене в обязательном

порядке. Сразу же закупорьте открытый

конец шланга и штуцер во избежание

попадания в систему грязи или присое­

дините его к новому суппорту. Замеча­

ние: Если суппорт снимается только для

снятия тормозных колодок или тормоз­

ного диска, отсоединять шланг не сле­

дует. В этом случае подвяжите суппорт

Г л а в а 9  Т о р м о з н а я  с и с т е м а

251

8.6а Снятие направляющей (2) колодок

переднего колеса

проволокой к кузову так, чтобы шланг не

перекручивался и не подвергался рас­

тяжению.

5 Снимите тормозные колодки и суп­

порт (см. Раздел 5 и 6).
6 Выверните 2 крепежных болта и сни­

мите направляющую колодок с поворот­

ного кулака (см. сопр. иллюстрации).

Внимание: Для выворачивания/затяги­

вания болтов крепления направляющих

требуется большое усилие! Рекоменду­

ется перед выполнением данной опера­

ции установить на место колеса и опус­

тить автомобиль на землю.

Установка

7 Перед установкой очистите резьбу

всех болтов от остатков компаунда и

смажьте ее свежим составом (например,

Loctite Тур 243).
8 Установка производится в порядке,

обратном порядку снятия. Если отсое­

динялся тормозной шланг, не забудьте

заменить уплотнительные шайбы и уда­

лить воздух из тормозного тракта (см.

Раздел 3), шланг не должен перекручи­

ваться и перегибаться. Замечание:

Достаточно прокачать лишь тот контур,

суппорт которого снимался. Проверьте,

чтобы шланги на передних колесах не

задевали их при максимальном угле по­

ворота.
9 Подсоедините трос привода сто­

яночного тормоза (см. Раздел 6) и про­

верьте его регулировку. Снимите пере­

жимающую шланг струбцину, либо или

удалите полиэтилен из-под крышки ре­

зервуара ГТЦ.

10 Несколько раз выжмите педаль нож­

ного тормоза с целью усадки колодок.

11 Установите колесо, опустите автомо­

биль на землю и затяните колесные бол­

ты с требуемым усилием.

12 Проверьте уровень жидкости в ре­

зервуаре ГТЦ, в случае необходимости

произведите соответствующую коррек­

тировку (см. Главу 1).

13 Прежде чем приступать к эксплуата­

ции автомобиля, проверьте исправность

функционирования тормозной системы.

в.6Ь Крепежные  б о л т ы (4) направляю­

щей колодок (3) заднего колеса

9 Снятие и установка

главного тормозного

цилиндра (ГТЦ)

Замечание: Вышедший из строя ГТЦ

подлежит замене. Изготовители не ре­

комендуют предпринимать попытки про­

ведения восстановительного ремонта

главного тормозного цилиндра.

1 Главный тормозной цилиндр нахо­

дится в двигательном отсеке автомоби­

ля и закреплен на сборке вакуумного

усилителя тормозов.
2 Снимите крышку резервуара тормоз­

ной жидкости и откачайте как можно

большее количество имеющейся в нем

жидкости (воспользуйтесь шприцем или

резиновой грушей).
3 Подложите ветошь под штуцерные

соединения и приготовьте заглушки или

полиэтиленовые пакеты для закупорива­

ния открытых концов тормозных линий

с целью предотвращения попадания в

систему грязи. Внимание: Тормозная

жидкость относится к числу агрессивных

химических соединений и при контакте

с кузовными панелями разрушает лакок­

расочное покрытие. Прежде чем присту­

пать к выполнению процедуры прикрой­

те крылья и панель передка автомобиля

специальными чехлами, либо просто ста­

рыми одеялами.

4 При соответствующей комплектации

отсоедините от резервуара ГТЦ элект­

ропроводку датчика-выключателя уров­

ня тормозной жидкости.
5 На моделях с РКПП отсоедините от

резервуара ГТЦ трубку гидравлическо­

го тракта сцепления

 (см. сопр. иллю­

страцию). Осторожно снимите резер­

вуар с ГТЦ, удалите чистой ветошью про­

лившуюся тормозную жидкость. Заме­

чание: При отсоединении каких-либо

линий или резервуара сразу же закупо­

ривайте открытые отверстия цилиндра

и концы трубок заглушками.
6 Отпустите гайки штуцерных узлов

подсоединения к ГТЦ тормозных линий

(см. иллюстрацию 9.5). Во избежание

скругления шлицов гаек отдавайте их

при помощи специального накидного

ключа с разрезной головкой. Слегка от­

тянув наружу, отделите тормозные линии

от штуцеров главного цилиндра.

9.5 Главный тормозной цилиндр с

резервуаром

/ Шланг питающей линии сцепления

2 Крепежные гайки

3 Тормозные линии

7 Отпустите 2 крепежных гайки

 (см.

иллюстрацию 9.5) и отделите главный

цилиндр от сборки тормозного усили­

теля. Снимите цилиндр с крепежных

шпилек и извлеките его из двигатель­

ного отсека, - постарайтесь не расплес­

кать заполняющую цилиндр гидравли­

ческую жидкость на окрашенные кузов­

ные панели. Снимите уплотнительную

прокладку.

8 Установка ГТЦ производится в по­

рядке, обратном порядку его снятия. Не

забудьте заменить снимавшиеся про­

кладки.
9 По окончании установки заполните

цилиндр и резервуар тормозной жидко­

стью и прокачайте систему (см. Раздел

3). Доведите уровень жидкости до от­

метки «МАХ» (см. Главу 1) и плотно за­

тяните крышку резервуара.

10 Прежде чем приступать к эксплуата­

ции автомобиля, удостоверьтесь в ис­

правности функционирования тормозов.

10 Снятие и установка педали

ножного тормоза

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи и

отведите его в сторону (см. Главу 5).
2 Снимите верхнюю и нижнюю панели

кожуха рулевой колонки (см. Главу 11).
3 Снимите панель переключателей на­

ружного освещения с лева от рулевой

колонки (см. Главу 12) и рассоедините

разьем электропроводки.

4 Снимите левую нижнюю декоратив­

ную крышку панели приборов и боковую

декоративную крышку центральной кон­

соли со стороны водительского ножно­

го колодца и рукав подачи воздуха в

водительский ножной колодец (см. Гла­

ву 11).
5 При помощи рулевого колеса раз­

верните передние колеса в прямолиней­

ное положение, извлеките ключ из зам­

ка зажигания и заблокируйте рулевую

колонку.
6 Выверните два фиксирующих болта

(см. сопр. иллюстрацию) промежуточ-
