Г л а в а 9  Т о р м о з н а я  с и с т е м а

10.6 Фиксирующие болты (1 и 2)

промежуточного вала рулевой колонки

ного вала рулевой колонки - запомните

положение их установки. Снимите вал.

7 Отсоедините электропроводку от

датчика-выключателя стоп-сигналов.

8 Отцепите возвратную пружину. Из­

влеките болт (см. сопр. иллюстрацию)

крепления штока сервопривода вакуум­

ного усилителя к педали тормоза и от­

делите шток.

9 Снимите демпфер, выверните 2 кре­

пежных болта и 4 гайки и снимите пе­

даль тормоза вместе с с кронштейном

крепления. При необходимости сними­

те датчик-выключатель стоп-сигналов с

педальной сборки.

10 Установка производится в порядке,

обратном порядку снятия. После уста­

новки всех компонентов проверьте, что­

бы положение рулевого колеса совпа­

дало с прямолинейным направлением

движения колес. Фиксирующие болты

промежуточного вала рулевой колонки

перед установкой необходимо смазать

фиксирующим компаундом.

11 Проверка состояния,

снятие и установка сборки

вакуумного усилителя

тормозов

1 Корпус вакуумного усилителя тормо­

зов крепится на задней переборке дви­

гательного отделения под резервуаром

тормозной жидкости. Если для достиже­

ния необходимой эффективности тормо­

жения приходится прикладывать к педа­

ли тормоза чрезмерно большое усилие,

проверьте исправность усилителя.

10.8 Крепление педали тормоза

1 Крепежные болты педали

2 Крепежный болт штока вакуумного

усилителя

3 Датчик-выключатель стоп-сигналов

Проверка исправности
функционирования

2 Не запуская двигатель, несколько раз

выжмите педаль ножного тормоза. Удо­

стоверьтесь в отсутствии изменений в

величине резервного хода педали (рас­

стояние между педалью и полом).
3 Удерживая педаль выжатой, запусти­

те двигатель. Если сразу после запуска

педаль заметно «проваливается», следо­

вательно, вакуумный усилитель тормозов

работает исправно. В противном случае,

на бензиновых моделях, отсоедините

вакуумный шланг от усилителя тормоза

и при запущенном двигателе приложи­

те палец к отверстию шланга - проверь­

те, создается ли разряжение в шланге.

На дизельных моделях отсоедините

шланг от вакуумного насоса и проверь­

те разряжение на соединительном шту­

цере насоса.

Замечание: На дизельных моделях

слишком частое нажатие на педаль тор­

моза при низких оборотах двигателя (на­

пример, на остановках, движении в проб­

ках и т.п.) приводит к снижению глуби­

ны разряжения и ухудшению управления

тормозами. Это не является неисправ­

ностью - соблюдайте осторожность.
4 При отсутствии разряжения проверь­

те герметичность шланга и качество за­

тягивание всех хомутов, при необходи­

мости замените шланг. На сервисной

станции можно проверить величину со­

здаваемого разряжения при помощи

специального прибора. Если все пока­

затели в норме и шланг герметичен, за­

мените усилитель.

Снятие и установка

5 Для снятия сборки вакуумного насо­

са необходимо обеспечить доступ к ней

и ее крепежу как со стороны двигатель­

ного отсека, так со стороны водительс­

кого ножного колодца. Для этого в зави­

симости от компоновки может потребо­

ваться демонтаж расширительного бач­

ка, аккумуляторной батареи с поддоном,

монтажного блока предохранителей, пе­

дали ножного тормоза, ГТЦ и некоторых

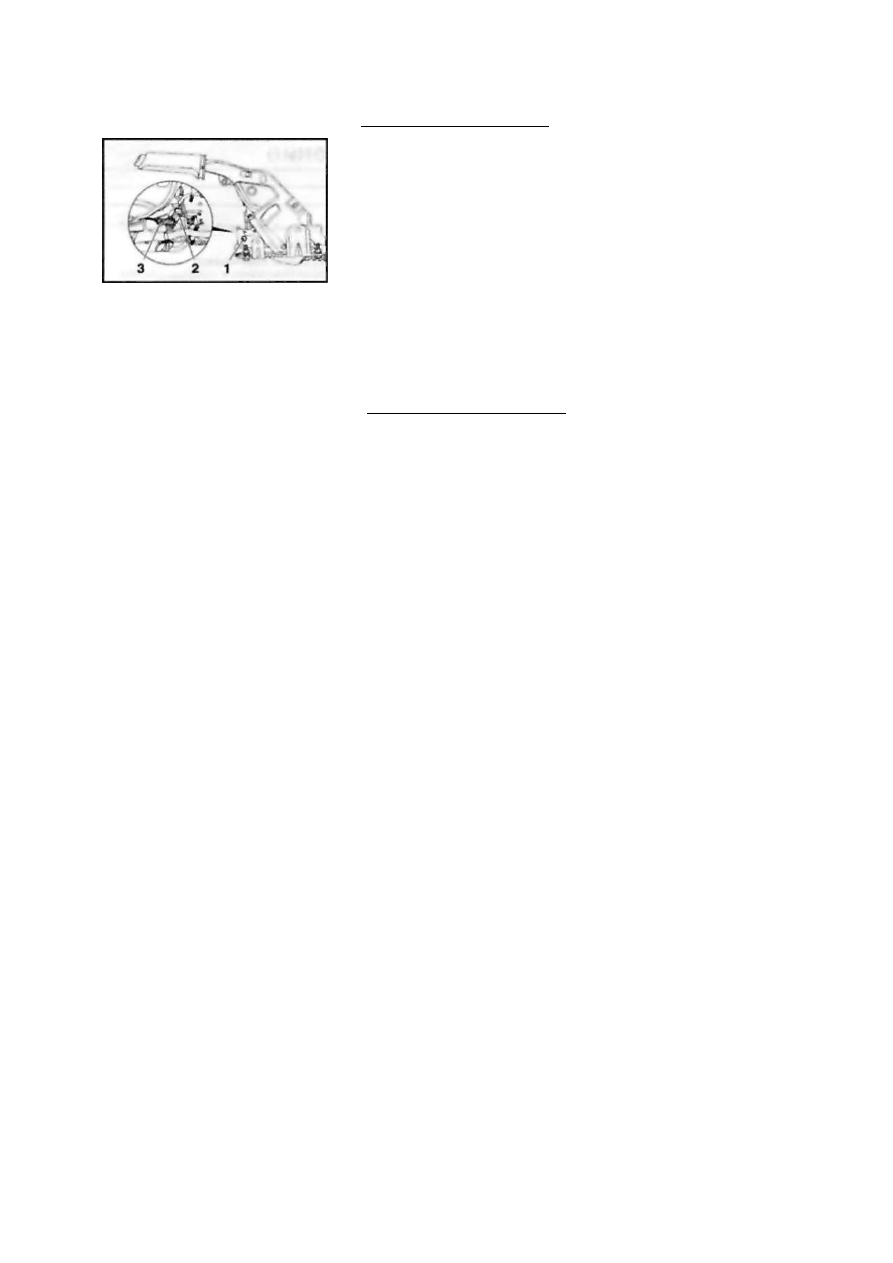

12.3 Регулировочная гайка (3) находит­

ся впереди рычага (1) стояночного

тормоза - предварительно необходимо

поднять защитный чехол (2)

других компонентов - смотрите соответ­

ствующие разделы Руководства.

6 Выверните крепежные болты и сни­

мите сборку насоса с задней перебор­

ки двигательного отсека. Восстанови­

тельному ремонту усилитель не подле­

жит и в случае выхода из строя должен

быть заменен.
7 Установка производится в обратном

порядке.

12 Регулировка привода

стояночного тормоза

1 Регулировка производится в соответ­

ствии с Графиком текущего обслужива­

ния (см. Главу 1), а также каждый раз

после замены или снятия/установки зад­

них тормозных механизмов, колодок или

дисков. На сервисных станциях для ре­

гулировки применяют специальный ключ

HAZET 4965-1.

М о д е л и Astra

2 Снимите крышку диагностического

разъема под рычагом стояночного тор­

моза.

3 Подденьте пластмассовым клином

или другим подручным инструментом и

высвободите из консоли пыльник рыча­

га стояночного тормоза и поднимите его

с целью обеспечения доступа к регули­

ровочной гайке впереди рычага (см.

сопр. иллюстрацию).
4 Специальным ключом  ( H A Z E T

4965-1) ослабьте регулировочную гай­

ку, полностью отпустите рычаг стояноч­

ного тормоза и слегка выверните гайку,

для получения слабины троса.

5 Не менее пяти раз выжмите педаль

ножного тормоза до появления значи­

тельного сопротивления ее ходу педа­

ли. Замечание: Педаль тормоза после

каждого нажатия должна полностью воз­

вращаться в исходное положение.
6 5-6 раз полностью взведите, затем

вновь отпустите рычаг.

7 Подоприте передние колеса проти­

вооткатными башмаками, поддомкрать­

те задок автомобиля и установите его

на подпорки.

Г л а в а 9  Т о р м о з н а я  с и с т е м а

253

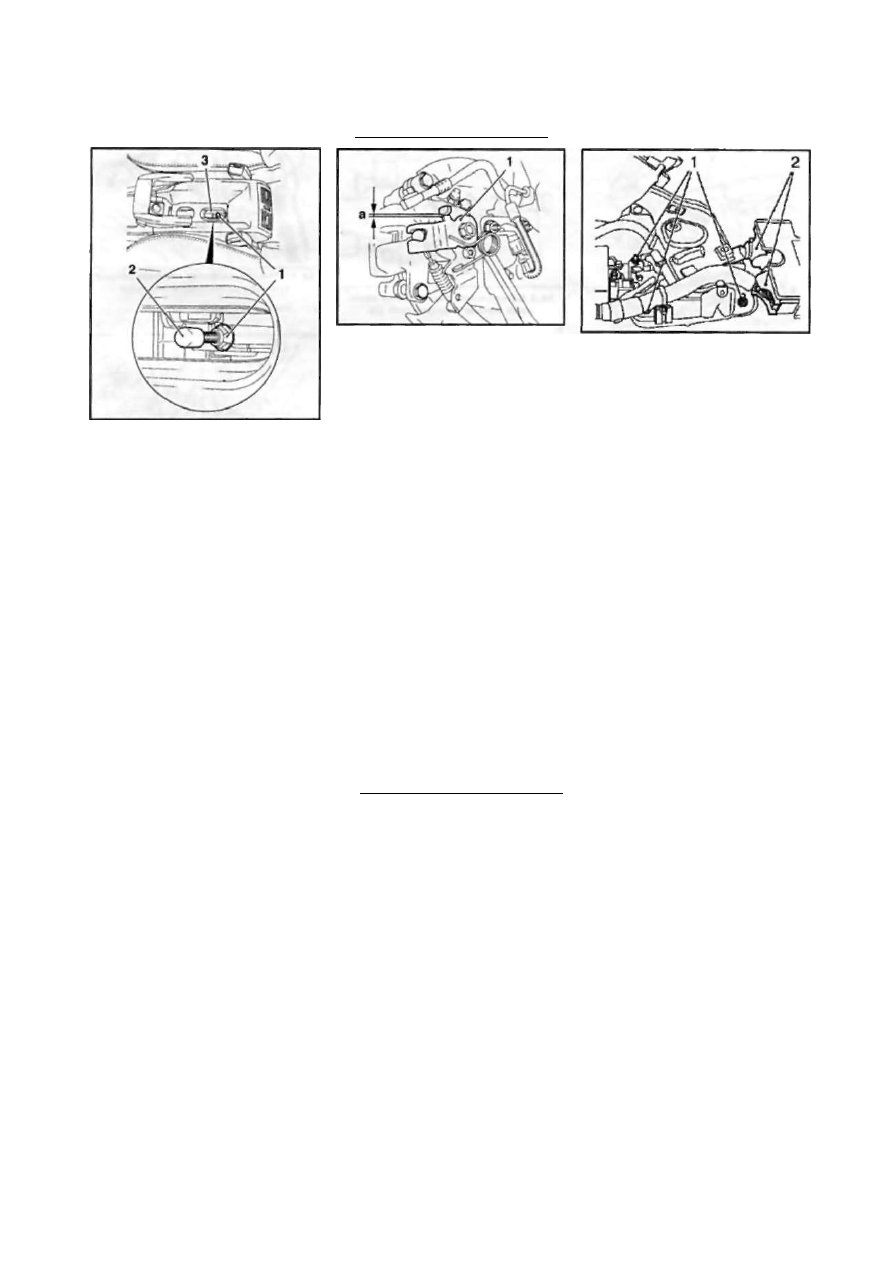

12.12 Регулировочная гайка (1)

привода стояночного тормоза

2 Защитный колпачок

3 Крышка над диагностическим

разъемом

8 Взведите рычаг на 2 щелчка, затем
затяните регулировочную гайку до мо­
мента начала прихватывания задних ко­

лес, - должна оставаться возможность

проворачивания их вручную. Оба задних

колеса должны проворачиваться с оди­
наковым сопротивлением, в противном
случае проверьте свободу хода привод­
ных тросов в своих оболочках,
9 Взведите рычаг до третьего щелчка

- задние колеса должны полностью заб-

локироваться. Отпустите рычаг, - оба

колеса должны начать вращаться сво­
бодно. При необходимости повторите
регулировку.

10 Опустите автомобиль на колеса, зак­

репите пыльник рычага стояночного тор­
моза в центральной консоли и устано­
вите на место крышку диагностического
разъема.

11 Чтобы дать возможность притереть­

ся тормозным накладкам, проедьте на
автомобиле примерно 300 м на неболь­
шой скорости и при слегка взведенном
стояночном тормозе.

М о д е л и Zafira

12 Отпустите рычаг стояночного тормо­

за и снимите крышку над диагностичес­

ким разъемом на центральной консоли
(см. сопр. иллюстрацию).

13 Снимите защитный колпачок

 (см.

иллюстрацию 12.12) задней резьбо­
вой штанги и выверните регулировоч­
ную гайку до конца хода резьбы.

14 Не менее пяти раз выжмите педаль

ножного тормоза до появления значи­
тельного сопротивления ходу педали.
Замечание: Педаль тормоза после каж­

дого нажатия должна полностью возвра­

щаться в исходное положение.

15 Подоприте передние колеса проти­

вооткатными башмаками, поддомкрать-

12.16 Регулировочный зазор «а»

тормозного механизма задних колес

Исполнительный рычаг

те задок автомобиля и установите его
на подпорки.

16 Заверните регулировочную гайку так,

чтобы при отпущенном стояночном тор­
мозе расстояние -а»

 (см. сопр. иллюст­

рацию) между исполнительным рычагом

стояночного тормоза и соответствующим
упором суппорта составляло 0.1 мм. Тот
же замер на суппорте другого колеса не

должен превышать 0.1 мм.

17 Взведите рычаг стояночного тормо­

за до первого щелчка - стояночный тор­

моз отрегулирован правильно, если зад­
ние колеса имеют тяжелый ход или по­

чти блокированы. Усилие торможения на
обоих задних колесах должно быть оди­

наковым. При отпускании рычага задние
колеса должны свободно вращаться. В

случае необходимости повторите регу­
лировку.

18 Чтобы дать возможность притереть­

ся тормозным накладкам, проедьте на
автомобиле примерно 300 м на неболь­
шой скорости и при слегка взведенном
стояночном тормозе.

13 Снятие и установка рычага

стояночного тормоза

Замечание: Ниже приведено описание

процедуры снятия рычага на моделях

Astra. Для моделей Zafira имеются не­

большие отличия (см. Раздел 14).

1 Снимите крышку диагностического

разъема и пыльник рычага на централь­
ной консоли.

2 Полностью выверните регулировоч­

ную гайку.

3 Снимите центральную консоль (см.

Главу 11).

4 Рассоедините разъем электропро­

водки датчика-выключателя контрольной

лампы взведения стояночного тормоза.
5 Отсоедините электропроводку

 (см.

сопр. иллюстрацию) от модуля управ­
ления системой дополнительной безо­
пасности (SRS), высвободите 2 жгута
электропроводки из установочного крон­
штейна рычага.

6 Отсоедините регулировочную гайку

привода стояночного тормоза и 3 кре­
пежных гайки

 (см. иллюстрацию 13.5)

13.5 Крепление рычага стояночного

тормоза

1 Крепежные гайки

2 Разъемы электропроводки SRS

и снимите рычаг с кронштейном. При
необходимости выверните крепежный
болт и снимите от кронштейна рычага

датчик- выкл ючатель.

7 Установка производится в обратном
порядке. В заключение произведите ре­
гулировку привода стояночного тормо­
за (см. Раздел 12).

14 Снятие и установка тросов

привода стояночного

тормоза

М о д е л и Astra

Передняя секция

1 Снимите центральную консоль (см.
Главу 11).

2 Выверните регулировочную гайку
привода стояночного тормоза.
3 При помощи плоскогубцев захвати­
те трос стояночного тормоза у нижнего
конца резьбовой штанги и высвободите
из направляющей.

4 Поднимите переднюю часть автомо­

биля и установите ее на подставки.
5 Снимите впускную трубу и дополни­

тельный глушитель системы выпуска от­

работавших газов (см. Главу 4).

6 Отверните крепежные гайки

 (см.

сопр. иллюстрацию) и снимите термо­
защитный экран с днища автомобиля,
затем снимите держатели системы вы­

пуска отработавших газов.

7 Поверните на 90' наконечник (см.
иллюстрацию 14.6) переднего троса
привода стояночного тормоза и отсое­

дините от уравнителя. Отсоедините тро­

са у несущей пластины рычага стояноч­
ного тормоза и вытяните трос из про­
ходной втулки и из отверстия в днище
автомобиля.
8 Установка производится в порядке,
обратном порядку снятия. При закреп­
лении троса в уравнителе (см.  с о л р .

иллюстрацию) вставьте его в прорезь

и поверните на 90*. После посадки тро­
са натяните упорную манжету на валик
наконечника для предотвращения само­
произвольного отсоединения троса.
9 По окончании работ произведите

254

Глава 9  Т о р м о з н а я  с и с т е м а

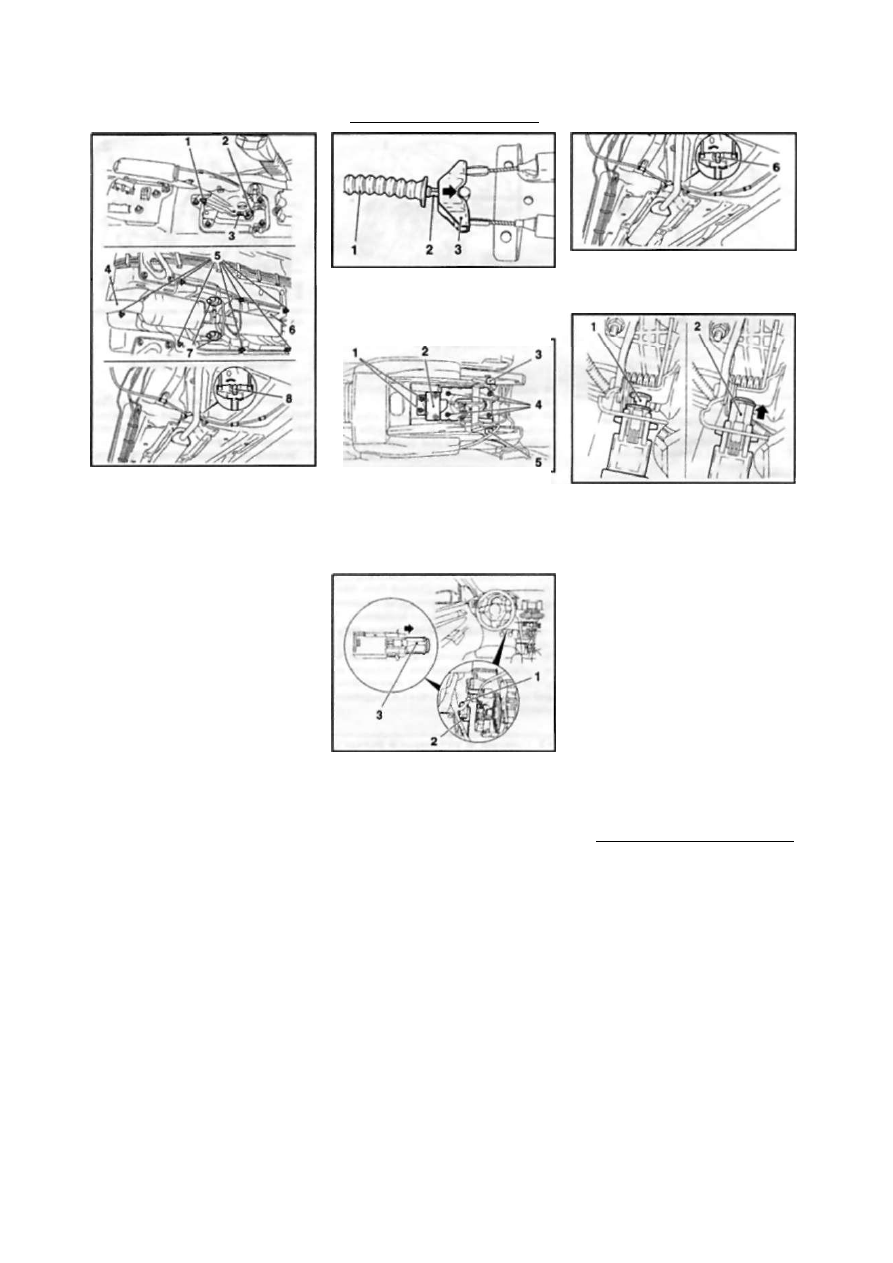

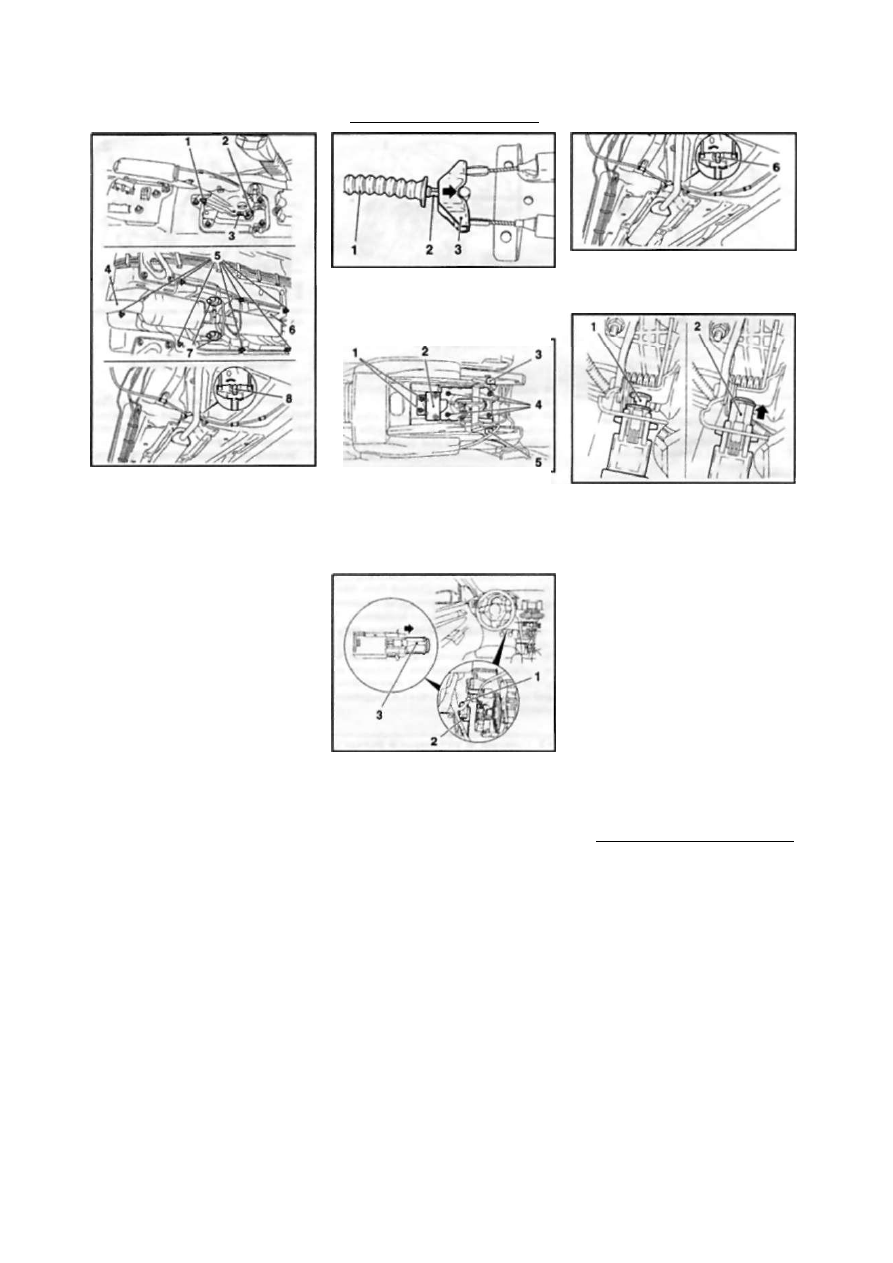

14.в Снятие передней секции привода

стояночного тормоза

/ Регулировочная гайка

2 Проходная втулка

3 Передняя секция приводного троса

стояночного тормоза

4 Приемная труба

5 Крепежные гайки

6 Термозащитный экран

7 Держатели системы выпуска

отработавших газов

8 Наконечник троса

регулировку стояночного тормоза (см.
Раздел 12).

Главная секция

Замечание: Гпавная секция состоит из

двух тросов и уравнителя.

10 Ослабьте привод стояночного тормо­

за (см. Раздел 12).

11 Подоприте передние колеса проти­

вооткатными башмаками, поддомкрать­

те задок автомобиля и установите его

на подпорки. Полностью отпустите сто­

яночный тормоз. Отсоедините тросы

привода стояночного тормоза от испол­

нительных рычагов и суппортов задних

колес (см. Раздел 6)

 (см. иллюстра­

цию

 6.3).

12 Отсоедините переднюю секцию при­

водного троса от уравнителя (см. выше).

13 Высвободите тросы главной секции

из опорных кронштейнов на задней бал­

ке и топливном баке (см. сопр. иллю­

страцию) и извлеките их из-под авто­

мобиля.

14 Установка производится в порядке,

обратном порядку снятия. Не забудьте

установить новую стопорную пластину на

опоре суппорта.

15 По окончании работ произведите

регулировку стояночного тормоза (см.

Раздел 12).

14.8 Закрепление наконечника пере­

дней секции в уравнителе (3)

7 Упорная манжета

2 Т-образный наконечник

14.13 Точки крепления главной секции

привода стояночного тормоза

5 Наконечник троса

14.20 Снятие рычага стояночного

тормоза на моделях Zafira

1 Крепежные гайки

2 Пластина

3,5 Болты крепления жгутов электропро­

водки

4 Гвики крепления кронштейна

15.6 Датчик-выключатель стоп-

сигналов

7 Разьем электропроводки

2 Фиксатор

3 Стопорная втулка

М о д е л и Zafira

Замечание: Снятие/установка тросов

привода выполняются практически так

же как на моделях Astra, но при этом

необходимо снять рычаг стояночного

тормоза. Ниже приводятся только свя­

занные данной операцией особенности.

16 Полностью отпустите регулировоч­

ную гайку и ослабьте приводной трос

(см. Раздел 12).

17 Разверните наконечник передней

секции тросового привода стояночного

тормоза на 90* и отсоедините его от

уравнителя.

18 Снимите центральную консоль (см.

Главу 11).

19 Отсоедините электропроводку датчи-

15.5 Контактный шток (1) и стопорная

втулка (2) датчика-выключателя стоп-

сигналов

ка-выключателя контрольной лампы

взведения стояночного тормоза и дат­

чика рыскания. Отверните 2 гайки и сни­

мите датчик рыскания с пластины.
20 Отверните 2 гайки

 (см. сопр. ил­

люстрацию) и снимите пластину, затем

выверните 2 крепежных болта и высво­

бодите жгуты электропроводки. Отпус­

тите 4 крепежных гайки и снимите ры­

чаг стояночного тормоза с кронштейном.

21 Высвободите проходную втулку тро­

са из пластины рычага стояночного тор­

моза и вытяните трос из втулки.
22 Установка производится в порядке,

обратном порядку снятия. Замените кре­

пежные гайки рычага стояночного тормо­

за и затяните их с требуемым усилием.

15 Снятие и установка

датчика-выключателя

стоп-сигналов

1 Датчик-выключатель закреплен на

кронштейне педали тормоза и при ее

нажатии позволяет активировать стоп-

сигналы, предупреждая других участни­

ков движения о начале торможения.

Стоп-сигналы должны активироваться

при ходе педали 15 ± 5 мм. Кроме того,

датчик-выключатель выдает соответству­

ющий сигнал на модуль управления ABS/

EDS для активации процесса управления

торможением. По этой причине точное

функционирование и настройка датчика

имеют чрезвычайно важное значение.
2 Отсоедините провод от отрицатель­

ной клеммы батареи (см. Главу 5).
3 Сместите переднее сиденье назад

до упора.

Г л а в а 9  Т о р м о з н а я  с и с т е м а

2 5 5

16.4 Датчик-выключатель (2) конт­

рольной лампы взведения стояночного

тормоза

/ Крепежный болт

3 Разьем электропроводки

4 Для обеспечения доступа к педали

тормоза снимите нижнюю декоративную

крышку панели приборов и боковую де­

коративную крышку центральной консо­

ли со стороны водительского ножного

колодца, а также рукав подачи воздуха в

водительский ножной колодец (см. Гла­

ву 11).

5 Попросите ассистента выжать педаль

тормоза и удерживать ее в этом поло­

жении, - контактный шток датчика дол­

жен выдвинуться наружу. Оттяните сто­

порную втулку датчика до упора в ука­

занном стрелкой направлении  ( с м .

сопр. иллюстрацию).
6 Отожмите фиксаторы  ( с м . сопр.

иллюстрацию) и извлеките датчик-вык­

лючатель из кронштейна педали. Рассо­

едините разъем электропроводки от

датчика.

7 Установка выполняется в обратном

порядке.

16 Снятие и установка

датчика-выключателя

контрольной лампы

взведения стояночного

тормоза

М о д е л и Astra

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).

2 Снимите крышку диагностического

разъема на центральной консоли под

рычагом стояночного тормоза.
3 Подденьте пластмассовым клином

или другим подручным инструментом и

высвободите из консоли пыльник рыча­

га стояночного тормоза и поднимите его

с целью обеспечения доступа к датчи­

ку-выключателю контрольной лампы

взведения стояночного тормоза.

4 Отсоедините электропроводку от

датчика (см. солр. иллюстрацию), вы­

верните крепежный болт и снимите дат­

чик с кронштейна рычага стояночного

тормоза.

5 Установка выполняется в обратном

порядке.

М о д е л и Zafira

6 Для снятия датчика предварительно

необходимо снять центральную консоль
(см. Главу 11). Дальнейший порядок пол­
ностью соответствует описанному выше
