Глава 10 Подвеска и рулевое управление

Содержание

1 Общая информация 256

Часть А: Передняя подвеска

2 Снятие и установка амортиэаторной стойки 258
3 Разборка амортиэаторной стойки/снятие

и установка амортизатора/пружины 259

4 Снятие и установка ступичной гайки 260
5 Снятие и установка переднего подрамника 260
Часть В Задняя подвеска

6 Снятие, проверка состояния и установка

амортизаторов задней подвески 261

7 Снятие и установка винтовых пружин

задней подвески 262

8 Снятие и установка задней ступичной сборки 262
Часть С Рулевое управление

9 Снятие и установка модуля водительской

фронтальной подушки безопасности 262

10 Снятие и установка рулевого колеса 263
11 Снятие и установка контактного блока

подрулеаых переключателей 263

12 Снятие и установка наконечников рулевых тяг 263
13 Снятие и установка пыльников

рулевого механизма 264

14 Углы установки колес - общая информация 264

Спецификации

О б щ и е  п а р а м е т р ы

Тип подвески

Передняя подвеска Независимая, со стойками

МакФерсона, газонаполненными амортизаторами

и стабилизатором поперечной устойчивости

Задняя подвеска ... Полунезависимая, с торсионной бал­

кой, продольными рычагами, винтовы­
ми пружинами и телескопическими

амортизаторами. На моделях Универ­
сал в качестве дополнительной ком­

плектации устанавливается система
регулировки высоты заднего дорож­
ного просвета

Тип рулевого управления Реечное, гидроусиленное

на всех моделях

К о л е с а и  ш и н ы

См. Спецификации к Главе «Органы управления и приемы
эксплуатации» и Главе 1.

Углы схождения колес

Передние колеса +0'±10"

Задние колеса (Хэтчбэк) +0' 10'!

Задние колеса (Универсал/Zafira) +0'05'+ 30'/-20"!

У с и л и я затягивания резьбовых  с о е д и н е н и й , Нм

Болты крепления передних

амортизаторных стоек 85 Нм + 75' + 15"

Гайки крепления верхних опор стоек стабилизатора 55
Гайки крепления пружины

на передней амортиэаторной стойке 80
Ступичные гайки
передних колес 150 Нм - отпустить на 45' + 250 Нм

Верхние болты крепления задних амортизаторов 90
Нижние болты крепления задних амортизаторов 110
Гайки крепления ступичных сборок

задних колес 50 Нм + 30" + 15"

Болты крепления переднего подрамника 90 Нм + 45' + 15'
Болт крепления рулевого колеса 30
Гайки крепления наконечников рулевых тяг

к поворотному кулаку 30 Нм + 90" + 15'

Контргайки наконечников рулевах тяг 60
Гайки крепления шаровых опор передней подвески 100
Крепление передней опоры торсионной балки

Центральный болт 90 Нм + 60* +15"
Болты крепления кронштейна опоры

к днищу 90 Нм + 30' + 15*

Болты крепления колес 110

зо-

го-

зо-

20'

1 Общая информация

Замечание: Подвески моделей Уни­

версал и Zafira по конструкции анало­
гичны используемой на моделях Хэтч­

бэк. Различие между моделями заклю­
чается в величине колесной базы, кото­

рая у моделей Универсал больше на

75 мм, а у моделей Zafira - на 89 мм,
чем у моделей Хэтчбэк.
Внимание: При сборке элементов кон­

струкции подвески и рулевого управле­
ния в обязательном порядке следует вы­
полнять требования к усилию затягива­
ния резьбовых соединений (см. Специ­

фикации)! При отсутствии необходимо­

го опыта следует проводить ремонтные

работы на СТО.

1 Конструкция независимой передней

подвески с подрамником и нижними

управляющими рычагами, стойками Мак­
Ферсона и стабилизатором поперечной
устойчивости представлена

 на сопр.

иллюстрации. Несущим элементом пе­

редней подвески является замкнутый
подрамник, который в 6 точках через
амортизирующие втулки крепится к ку­
зову. Дополнительно с днищем кузова
сзади связаны 2 боковые опоры. Стой­
ки состоят из телескопических аморти­
заторов и винтовых пружин и крепятся
верхними концами к усиленным опорам

на брызговиках передних крыльев, а ниж­
ними - к сборкам поворотных кулаков.

Ступица с колесным подшипником вы­

полнены в виде единого компактного

узла, нерегулируемые подшипники не
требуют обслуживания. Сборка ступицы
устанавливается в поворотный кулак.

Нижние части поворотных кулаков по­
средством шаровых опор соединены с
нижними рычагами подвески. Внутрен­
ними концами рычаги крепятся к под­
рамнику посредством резинометалли-
ческих саленблоков, ограничивая боко­
вое и продольное перемещение пере­

дних колес. Стабилизатор поперечной

устойчивости входит в стандартную ком-

Г л а в а 10  П о д в е с к а и  р у л е в о е  у п р а в л е н и е

2 5 7

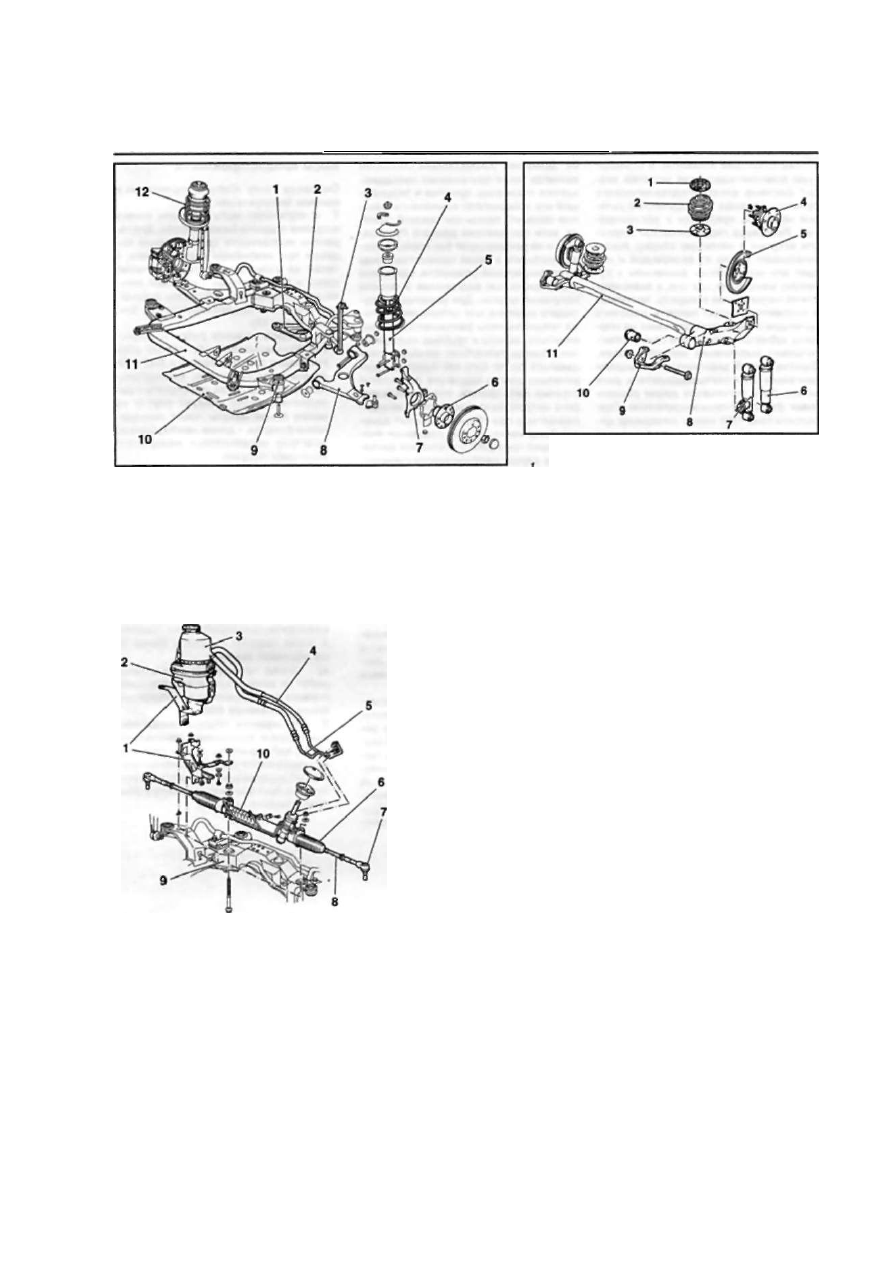

1.1 Конструкция передней подвески

;

Треугольный усилитель заднего

6

Ступичная сборка

держателя подрамника

7

Поворотный кулак

2

Штанга стабилизатора попереч­

8

Управляющий рычаг

ной устойчивости

подвески

3

Стойка стабилизатора попереч­

9

Резинометаллическая опора

ной устойчивости

10  Защита картера

4

Винтовая пружина амортизатор-

11  Подрамник

ной стойки

12  Амортизаторная стойка

5

Амортизатор

8

9

10

11

1.2 Конструкция задней подвески

Верхнее седло винтовой пружины

Винтовая пружина

Нижнее седло винтовой пружины

Ступичная сборка

Щит тормозного механизма

Телескопический амортизатор (модели без

регулировки заднего дорожного просвета)

Телескопический амортизатор (модели с регули­

ровкой заднего дорожного просвета CDC)

Продольный рычаг
Кронштейн крепления рычага подвески

Резинометаллический шарнир

Балка задней подвески

1.3 Конструкция рулево­

го привода с гидроусили­

т е л е м TRW

1

Опорный кронштейн

рулевого насоса

Электрический

рулевой насос

Резервуар
Возвратная гидравли­

ческая линия

Напорная гидравли­

ческая линия

Защитный чехол

рулевой тяги

Наконечник рулевой

тяги

Рулевая тяга

Подрамник

10 Рулевой механизм

плектацию всех моделей. Стабилизатор

закреплен на подрамнике и соединен со

стойками подвески посредством двух

стоек, которые в зависимости от моде­

ли могут быть пластмассовыми или

стальными. Он предназначен для ком­

пенсации бокового крена автомобиля

при прохождении поворотов. Передняя

подвеска не требует проведения ТО в

процессе эксплуатации.

2 Задняя торсионная подвеска пред­

ставляет собой 2 продольных рычага

приваренных к поперечной балке U-об-

разного профиля

 (см. сопр. иллюст­

рацию). Задние концы рычагов подвес­

ки оборудованы посадочными седлами

и гнездами под крепление пружинных

сборок и амортизаторов, а также верти­

кальными фланцами к которым болтами

крепятся ступичные сборки задних ко­

лес вместе со щитами тормозных меха­

низмов. На передних концах рычагов

оборудованы саленблоки. Сквозь сален -

блоки продеваются болты, фиксирующие

рычаги подвески в приболчиваемых к

лонжеронам кузова кронштейнах. Верх­

ние концы амортизаторов крепятся к

несущим элементам днища кузова. Пру­

жины установлены отдельно от аморти­

заторов (что увеличивает пространство

грузового отсека) и фиксируются двумя

седлами, одно из которых крепится к

фланцу на рычаге, другое - к днищу ав­

томобиля. Колесные подшипники встро­

ены в неразборные ступичные сборки.

Модели Универсал могут быть оборудо­

ваны системой регулировки высоты зад­

него дорожного просвета (см. Главу

•Органы управления и приемы эксплуа­

тации»).
3 Основными элементами рулевого

управления являются рулевое колесо с

рулевой колонкой, рулевой механизм с

зубчатой рейкой и рулевые тяги (см.

солр. иллюстрацию). Колонка соеди­

нена с механизмом посредством обо­

рудованного крестовинами промежуточ­

ного вала. Скользящая верхняя секция

рулевой колонки оснащена замком,

блокирующим рулевой привод. Рулевая

колонка передает управляющее движе­

ние на рулевой механизм через зубча­

тое зацепление с рейкой. Рулевой ме­

ханизм установлен на переднем подрам­

нике подвески. Рулевые тяги крепятся к

рычагам поворотных кулаков с помощью

наконечников. Рулевой механизм не дол­

жен иметь люфта и, соответственно, не

имеет регулировочных показателей. При

повреждении пыльников или появлении

люфта в результате износа наконечни­

ков рулевых тяг необходимо заменить

258

Ч а с т ь  А :  П е р е д н я я  п о д в е с к а

соответствующие элементы. В стандар­
тную комплектацию всех моделей вхо­
дит система электрогидравлического

рулевого привода. Электрический руле­
вой насос не нуждается в обслужива­
нии. Резервуар гидравлической жидко­

сти встроен 8 насосную сборку. Насос
засасывает масло из резервуара и по­

дает его под высоким давлением к ру­

левому механизму, где оно, в зависимо­
сти от направления поворота, поступает
в соответствующую полость рабочего
цилиндра и оказывает давление на пор­
шень зубчатой рейки и тем самым обес­
печивает выполнение поворота колес.
Замечание: В зависимости от модели

двигателя электрогидроусилитель руля

может быть изготовлен двумя различ­
ными фирмами-производителями. Гид-
роусилитель TRW имеет резервуар ци­

линдрической формы и неразъемные

контакты электропроводки масляного
насоса. Резервуар гидроусилителя ZF
выполнен в форме усеченного цилин­

дра с двумя плоскими боковыми гра­

нями.

4 Часто в процессе замены компонен­

тов подвески приходится сталкиваться
с неподдающимся отдаванию крепежом.
«Прикипание» элементов крепежа свя­
зано с тем, что они постоянно подвер­
жены внешним воздействиям, находятся
в контакте с водой, грязью, копотью и
прочими способствующими развитию
коррозии субстанциями. С целью облег­

чения процедуры отдавания такого «при­

кипевшего» крепежа его следует забла­
говременно пропитать обильным коли­

чеством проникающего масла или спе­

циального средства  д л я разъедания
ржавчины. Зачистка открытых резьбовых

частей крепежа жесткой проволочной

щеткой также способствует облегчению

отдавания приржавевших гаек. В особо
тяжелых случаях, для отпускания «при­

кипевшего» болта/гайки можно восполь­

зоваться зубилом/выколоткой и тяжелым
молотком. Следите за тем, чтобы зуби­
ло/выколотка не сорвалась, старайтесь
не повредить неточными ударами резь­

бу. Довольно эффективным способом
является также прогревание неподдаю­
щегося отдаванию крепежа и окружаю­
щей его поверхности компонента факе­
лом паяльной лампы или газовой горел­
ки, хотя составители данного Руковод­
ства и не рекомендуют без крайней нуж­

ды прибегать к такой технологии ввиду

ее потенциальной опасности, связанной

с возможностью возгорания и риском

получения ожогов. Для увеличения кру­

тящего момента при отпускании крепе­
жа предназначены различного рода уд­
линители, вороты и трубные насадки на

них. Иногда гайка/болт начинает под­

даваться после того как будет предва­

рительно слегка подтянута по часовой

стрелке. Весь крепеж, отпускание кото­

рого потребовало применения неорди­
нарных мер при сборке подлежит заме­

не! Замечание: После отдавания вни­
мательно проверяйте состояние крепе­

жа и в случав необходимости произво­

дите его замену элементами того же ти­

поразмера. Внимание: Ни в коем слу­

чае не предпринимайте попыток рихтов­

ки деформированных компонентов под­
вески и рулевого управления -
заменяйте дефектные детали новыми!

5 Так как процедуры обслуживания
компонентов подвески выполняются под
автомобилем, следует заранее позабо­

титься о возможностях подъема транс­

портного средства и фиксации его в
поднятом положении (приготовьте на­

дежные домкрат и подпорки). Внима­

ние: Ни в коем случае не выполняйте
никакие работы под автомобилем, зак­

репленном в поднятом положении лишь

посредством домкрата!
6 Оптимальные ходовые характерис­
тики и минимальный износ шин дости­
гаются при условии правильности ре­
гулировки углов установки колес. В слу­
чае неравномерного износа шин, а так­
же неудовлетворительной устойчивос­
ти на дороге необходимо обратиться на
СТО для проведения проверки геомет­
рии подвески и установки колес. Про­
верка производится только при помо­
щи специального оборудования.

М е р ы  п р е д о с т о р о ж н о с т и

См. также Главу «Органы управления и

приемы эксплуатации.
7 В ступичную часть рулевого колеса

встроена подушка безопасности. Для га­
рантии исправности срабатывания по­

душки при аварийном столкновении, а

также во избежание риска получения
травм в результате ее случайной акти­
вации необходимо соблюдать опреде­
ленные меры предосторожности (см.
также Главу 12):

a) Перед началом работ с подуш­

кой безопасности, либо вблизи мест

прокладки электропроводки SRS обя­
зательно отсоединяйте отрицатель­
ный провод батареи, приступать к вы­
полнению работ следует спустя не
менее одной минуты после отсоеди­
нения батареи, - время необходимо на
разрядку конденсатора резервного
источника питания;
b) Не допускайте разогрева моду­

ля подушки безопасности свыше 90'С.

Не переворачивайте снятый модуль
подушки безопасности накладкой
вниз;
c) Не допускайте попадания на по­
верхность модуля растворителей и
моющих средств, - для протирания ру­

левого колеса используйте только чи­

стую, слегка увлажненную ветошь;

d) Блок управления SRS и модули
подушек безопасности чувствительны
к направленным перегрузкам (ударам)
и после падения с высоты более 50

см подлежат замене;

e) Перед проведением сварочных
работ на автомобиле в обязательном
порядке отсоедините электропроводку

блока управления SRS;
1) На моделях, оборудованных пас­

сажирскими подушками безопаснос­

ти, во избежание получения травм не

устанавливайте никакое дополнитель­
ное оборудование и не размещайте
никакие посторонние предметы в зоне
срабатывания подушек.

Часть А: Передняя подвеска

2 Снятие и установка

амортиэаторной стойки

1 На моделях Zafira необходимо пред­

варительно снять крышку задней перебор­
ки двигательного отсека, (см. Главу 11),
затем подденьте крышку над аморти­
эаторной стойкой и откиньте ее в сто­
рону.
2 Снимите соответствующее колесо.

3 На моделях, не оборудованных

датчиками износа тормозных колодок,

сместите фиксатор

 (см. сопр. иллюс­

трацию) вниз и рассоедините разъем

электропроводки датчика ABS. На моде­

лях с датчиками износа тормозных ко­
лодок необходимо сначала сместить пер­

вый фиксатор вниз, а затем второй фик­

сатор повернуть в указанном стрелкой

направлении и рассоединить разъем

электропроводки датчика ABS. Замеча­
ние: На моделях с автоматической ре­
гулировкой дорожного просвета (CDC)
необходимо отсоединить 4 разъема
электропроводки.
4 На моделях, оборудованных CDC,
снимите датчик с держателем с амор­
тиэаторной стойки.

5 Снимите провод с амортиэаторной
стойки.
6 Высвободите тормозной шланг из

держателя на амортиэаторной стойке

(см. Главу 9).
7 Отпустите верхнюю крепежную гай­
ку

 (см. сопр. иллюстрацию) стойки

стабилизатора поперечной устойчивос­
ти, удерживая ось крепления стойки от
проворачивания при помощи второго
гаечного ключа. Извлеките ось и сними­
те стойку.
8 Отметьте положение нижних крепеж­
ных болтов (см. иллюстрацию 2.7) на

Г л а в а  1 0  П о д в е с к а и  р у л е в о е  у п р а в л е н и е

2 5 9

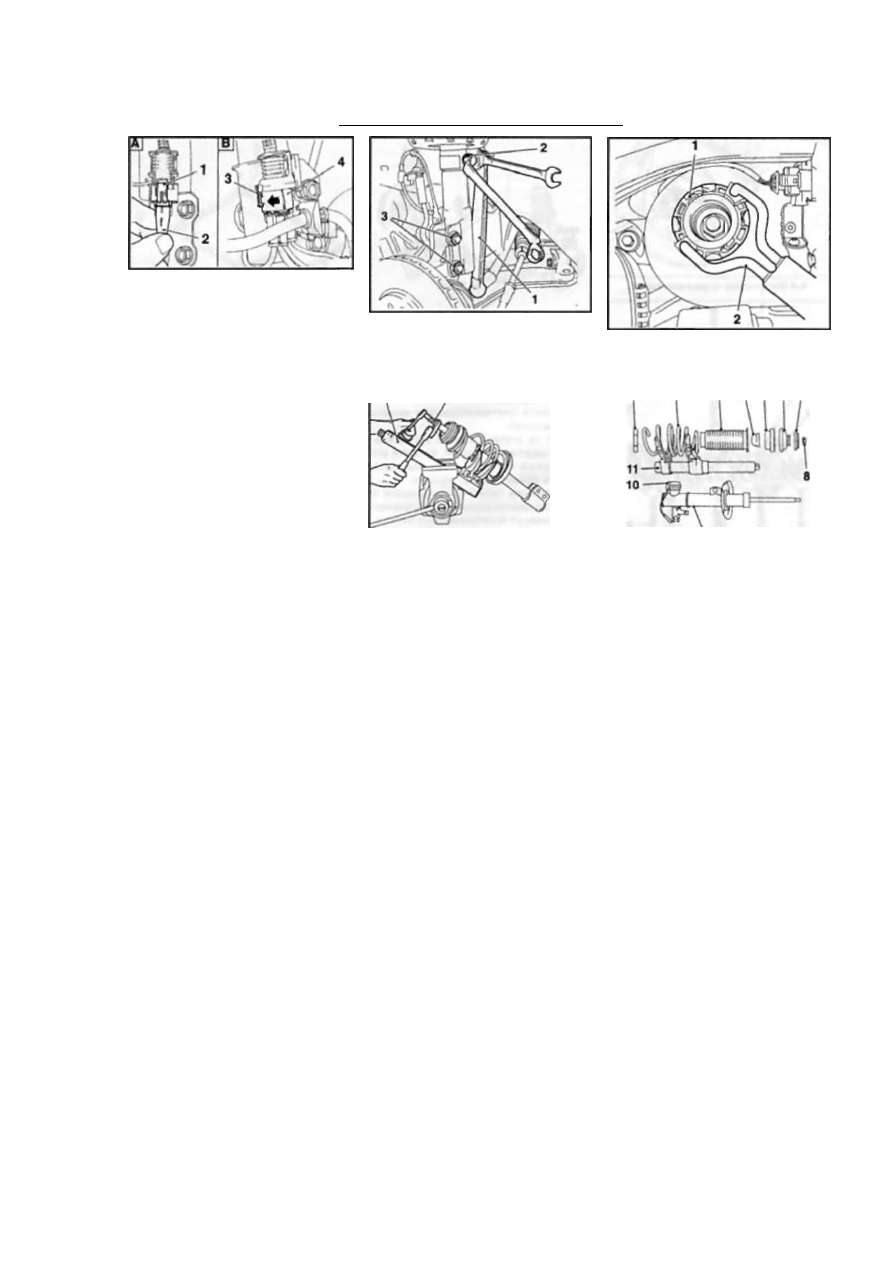

2.3 Разъем электропроводки датчика

ABS

 (2)

А Модели без датчика износа тормоз­

ной колодки

8 Модели с датчиком износа тормоз­

ной колодки

1,3,4 Фиксаторы

поворотном кулаке, для чего обведите их

головки маркером,  В н и м а н и е ; При ус­

тановке болты должны быть установле­

ны строго на прежнее место - при из­

менении положения болтов изменится

величина развала колес!
9 Выверните нижние крепежные бол­

ты амортизаторной стойки из поворот­

ного кулака и отожмите поворотный ку­

лак наружу.

10 Попросите ассистента поддержать

амортизаторную стойку снизу.

11 Откройте капот. При помощи специ­

ального приспособления

 (см. сопр.

иллюстрацию) снимите стопорное

кольцо верхней крышки амортизаторной

стойки и извлеките амортизаторную

стойку из арки переднего колеса. За­

м е ч а н и е : Стопорное кольцо при снятии

будет повреждено и требует замены в

обязательном порядке.

12 Установка производится в порядке,

обратном порядку снятия. При установ­

ке нового стопорного кольца (оно состо­

ит из двух полуколец) его необходимо

сжать при помощи специального приспо­

собления  O p e l  К М - 6 3 8 4 . Для крепле­

ния амортизаторной стойки необходи­

мо использовать самоконтрящиеся бол­

ты и гайки - болты должны вставляться

спереди. При установке необходимо со­

вместить головки болтов с ранее нане­

сенными метками. В 3 приема затяните

болты крепления амортизаторной стой­

ки с требуемым усилием (см. Специфи­

кации).  В н и м а н и е : Если регулировка

развала производится непосредственно

после установки амортизаторной стой­

ки, предварительно подтяните соедине­

ние с усилием 50 Нм и затем, после ре­

гулировки, затяните окончательно. На

сервисных станциях для проверки угла

установки колес применяют специаль­

ное лекало  H A Z E T 6690, для индивиду­

ального пользования можно вырезать

соответствующий шаблон из плотного

картона.

13 Если снятие стойки производилось

вне сервисной мастерской, при первой

же возможности проверьте развал ко­

лес на СТО.  В н и м а н и е : Нижние само-

<^.чрящиеся крепежные болты и гайки

амортизаторной стойки должны заме-

2.7 Снятие стойки стабилизатора (1)

2 Крепежная гайка

3 Болты кропления амортизаторной

стойки

1 2

3.2 Приспособления:  д л я сжатия

винтовой пружины (1) и  д л я снятия

крепежной гайки (2)

пяться после каждого их отворачивания!

Рекомендуется всегда иметь в автомо­

биле запасной комплект болтов и гаек.

3 Разборка амортизаторной

стойки/снятие и установка

амортизатора/пружины

1 Снимите амортизаторную стойку (см.

Раздел 1).

2 Зажмите стоечную сборку в тиски с

мягкими губками, установите специаль­

ное приспособление

 (см. сопр. иллю­

страцию) так, чтобы сжатию подверга­

лись как минимум 3  в и т к а пружины и

сожмите винтовую пружину, полностью

сняв нагрузку с опорного подшипника.

В н и м а н и е : При сжатии пружины на

стойке моделей с автоматическим ре­

гулированием дорожного просвета со­

блюдайте осторожность - не повредите

регулятор давления на амортизаторе!

Проследите за надежностью посадки на

пружине сжимающего приспособления.

3 Придерживая шток амортизатора

ключом, отверните гайку (см. иллюст­

рацию 3.2).

4 Запомните установочное положение

элементов амортизаторной сборки, при

необходимости пометьте их положение

маркером и разберите стойку на элемен­

ты (см. сопр. иллюстрацию).

5 Осмотрите компоненты на наличие

механических повреждений, проверьте

плавность хода штока амортизатора. За­

мените вышедшие из строя компоненты.

2.11 Снятие стопорного кольца (1) при

помощи специального приспособления

КМ-6384 (2)

1 2 3 4 5 6 7

9

3.4 Конструкция стойки передней

подвески

1 Нижний резиновый демпфер

винтовой пружины

2 Винтовая пружина

3 Пыльник

4 Буфер хода сжатия (резиновый

демпфер)

5 Верхняя опора винтовой пружины

6 Упорный подшипник

7 Верхний резиновый демпфер

8 Крепежная гайка упорного подшипни­

ка

9 Стоечная сборка

10 Регулятор давления (CDC)

11 Приспособление для сжатия пружин

6 Обследуйте амортизатор стойки на

наличие признаков развития утечек. Удо­

стоверьтесь в том, что на штоке по всей

его длине отсутствуют следы развития

коррозии, а также признаки механичес­

ких повреждений. Удерживая амортиза­

тор вертикально, проверьте исправность

его функционирования, как на полном, так

и на коротком (50 + 100 мм) ходу штока.

В обоих случаях сопротивление должно

быть мягким, ровным и постоянным. При

выявлении признаков неисправности

следует произвести замену обоих амор­

тизаторов.

7 Снимите сжимающее пружину при­

способление и внимательно осмотрите

пружину на наличие признаков дефор­

мации и механических повреждений. В

случае необходимости замените обе

пружины передней подвески. Обозначе­

ние пружин выполняется цветовой мар­

кировкой на одном из витков. Замене

подлежат также просевшие и не разви-
