Ч а с т ь А:  П е р е д н я я  п о д в е с к а

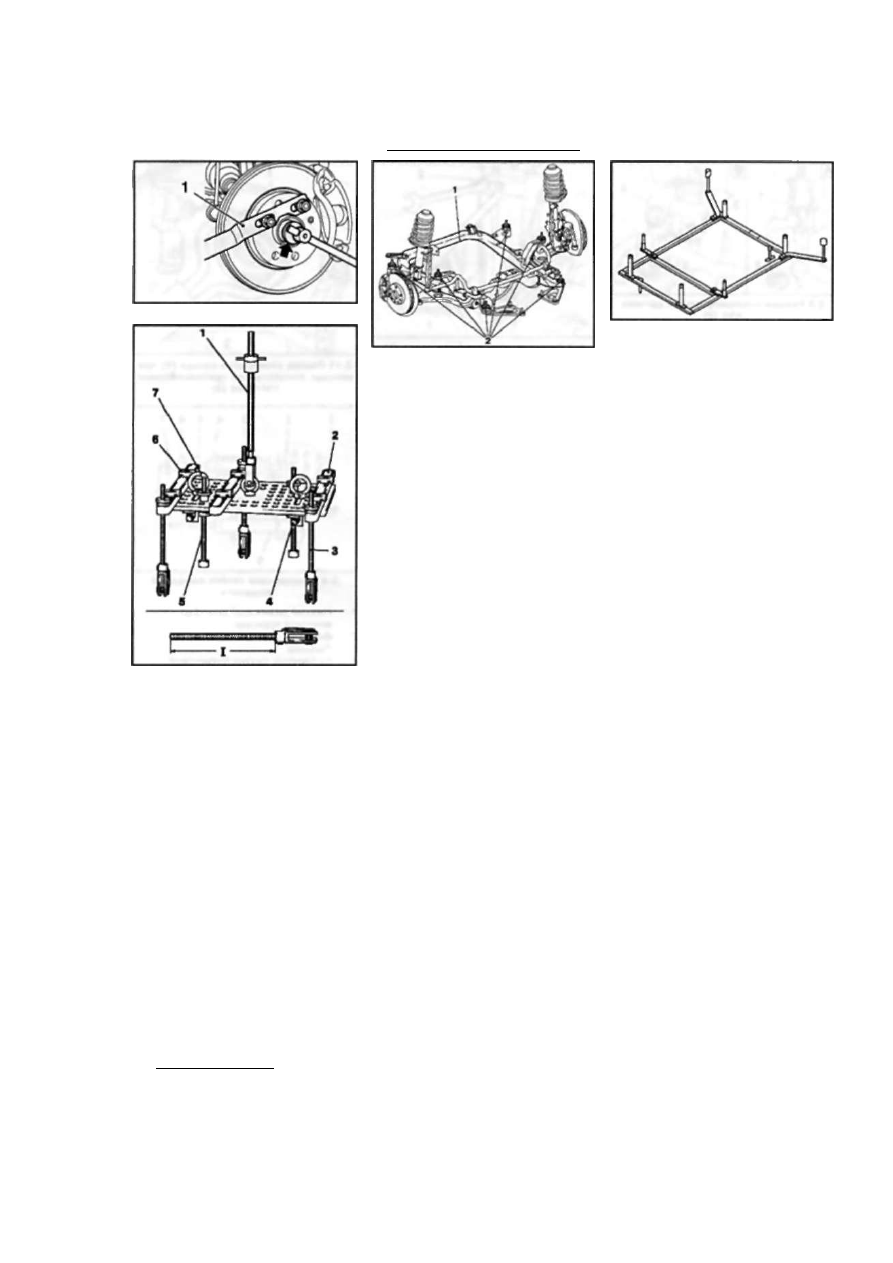

4.4 Отпускание ступичной гайки

5.12 Универсальный комплект дл •

вывешивания силового агрегата

1 Глаемая удерживающая штанга

2 Консольная балка (в комплекте 3 шт.)

3 Удерживающие штанги (3 шт.)

4 Шестигранник направляющей (2 шт.)

5 Поддерживающие штанги (2 шт.)

6 Натяжные гайки (6 шт.)

7 Гайки с проушинами (3 шт.)

вающие должного усилия пружины. За­

мечание: Новые пружины имеют лако­

вое защитное покрытие против корро­

зии - старайтесь не повредить его при

установке.
8 Проверьте состояние прочих компо­

нентов стоечной сборки. Замените вы­

шедшие из строя детали.

9 Установка производится в порядке,

обратном порядку снятия. При установ­

ке пружины убедитесь в правильности

ее положения. Наверните новую гайку на

шток амортизатора и, удерживая шток от

проворачивания, затяните ее с требуе­

мым усилием.

4 Снятие и установка

ступичной гайки

1 Включите на РКПП нейтральную пе­

редачу/переведите рычаг селектора AT

5.1а Конструкция переднего подрамни­

ка (1) и  д е т а л и (2) его крепления

в положение "N". Взведите рычаг сто­

яночного тормоза.

2 Снимите соответствующее колесо

(см. Введение).

3 Если на ступице колеса устанавли­

вается защитный колпачок, снимите его

при помощи отвертки - он подлежит

замене в обязательном порядке.
4 Ступичная гайка затягивается с

очень большим усилием. Для удержива­

ния ступицы от проворачивания необхо­

димо при помощи колесных болтов зак­

репить на ней специальный рычаг

 (см.

сопр. иллюстрацию). Замечание: При

необходимости рычаг можно изготовить

самостоятельно.
5 Отпустите ступичную гайку и сними­

те гайку с цапфы приводного вала, при

необходимости отделите рычаг от сту­

пицы.

6 Установка производится в порядке,

обратном порядку снятия. При установ­

ке необходимо использовать только но­

вые самоконтрящиеся ступичные гайки.

Затягивание гайки производится в 3

приема (см. Спецификации). При соот­

ветствующей комплектации не забудь­

те установить новый защитный колпачок.

5 Снятие и установка

переднего подрамника

1 Общий вид переднего подрамника с

элементами передней подвески и основ­

ные точки крепления подрамника к ку­

зову показаны

 на иллюстрации 5.1а.

Для снятия подрамника потребуется гид­

равлический домкрат с достаточной

величиной хода и специальное приспо­

собление КМ-904 (см. иллюстрацию

5.1Ь), а также специальное приспособ­

ление  К М - 6 3 9 0 для выполнения цент­

ровки подрамника при установке.

2 Приведите передние колеса автомо­

биля в прямолинейное положение, извле­

ките ключ из замка зажигания и забло­

кируйте рулевое колесо.

3 В водительском ножном колодце

выверните болт крепления нижней час­

ти промежуточного вала рулевой колон­

ки к входному валу рулевого механиз­

ма. Отделите промежуточный вал и от­

ведите его в сторону.

5.1b Приспособление КМ-904  д л я

снятия/установки подрамника

4 Снимите аккумуляторную батарею с

поддоном (см. Главу 5).
5 Снимите и отведите в сторону рас­

ширительный бачок, предварительно от­

соединив от него электропроводку. За­

мечание: Охлаждающую жидкость мож­

но не сливать, но следите за тем, чтобы

случайно не отсоединить какой-либо

шланг системы охлаждения.
6 На бензиновых моделях рассоедини­

те 2 разьема электропроводки лямбда-

зондов.
7 Снимите фары (см. Главу 12).
8 Зафиксируйте радиатор на панели

передка, продев 2 болта в боковые креп­

ления, - нижние, резиновые опоры ради­

атора установлены на подрамнике.
9 Снимите крышку с монтажного бло­

ка предохранителей в левой части дви­

гательного отсека и отсоедините элект­

ропроводку предохранителя рулевого

управления.

10 Рассоедините разъем электропро­

водки рулевого управления, отпустите

крепежную гайку и отсоедините кабель

заземления электропроводки рулевого

управления от кузовной панели, - поста­

райтесь запомнить схему прокладки жгу­

та, затем опустите последний вниз на

картер рулевого механизма.

11 При соответствующей комплектации

снимите крышку двигателя (см. Главу 2)

и снимите впускной воздуховод (см. Гла­

ву

 4).

12 Вывесьте сверху силовой агрегат.

Для вывешивания силового агрегата на

фирменных станциях используют специ­

альный универсальный комплект (см.

сопр. иллюстрацию), в зависимости от

модели двигателя такелажное оборудо­

вание монтируется в соответствующем

порядке. Данный комплект позволяет

вывешивать агрегат на специальной по­

перечной балке, которая устанавливает­

ся на передние лонжероны автомобиля

над двигательным отсеком. Он также

позволяет в определенных пределах,

достаточных для проведения ремонтных

работ, поднимать и опускать силовой аг­

регат.

13 Поднимите автомобиль на подъем­

нике и установите его на подпорки. Сни­

мите оба передних колеса. При соответ­

ствующей комплектации снимите защи­

ту картера и термозащитный экран ру­

левого механизма.

Г л а в а 10  П о д в е с к а и  р у л е в о е  у п р а в л е н и е

261

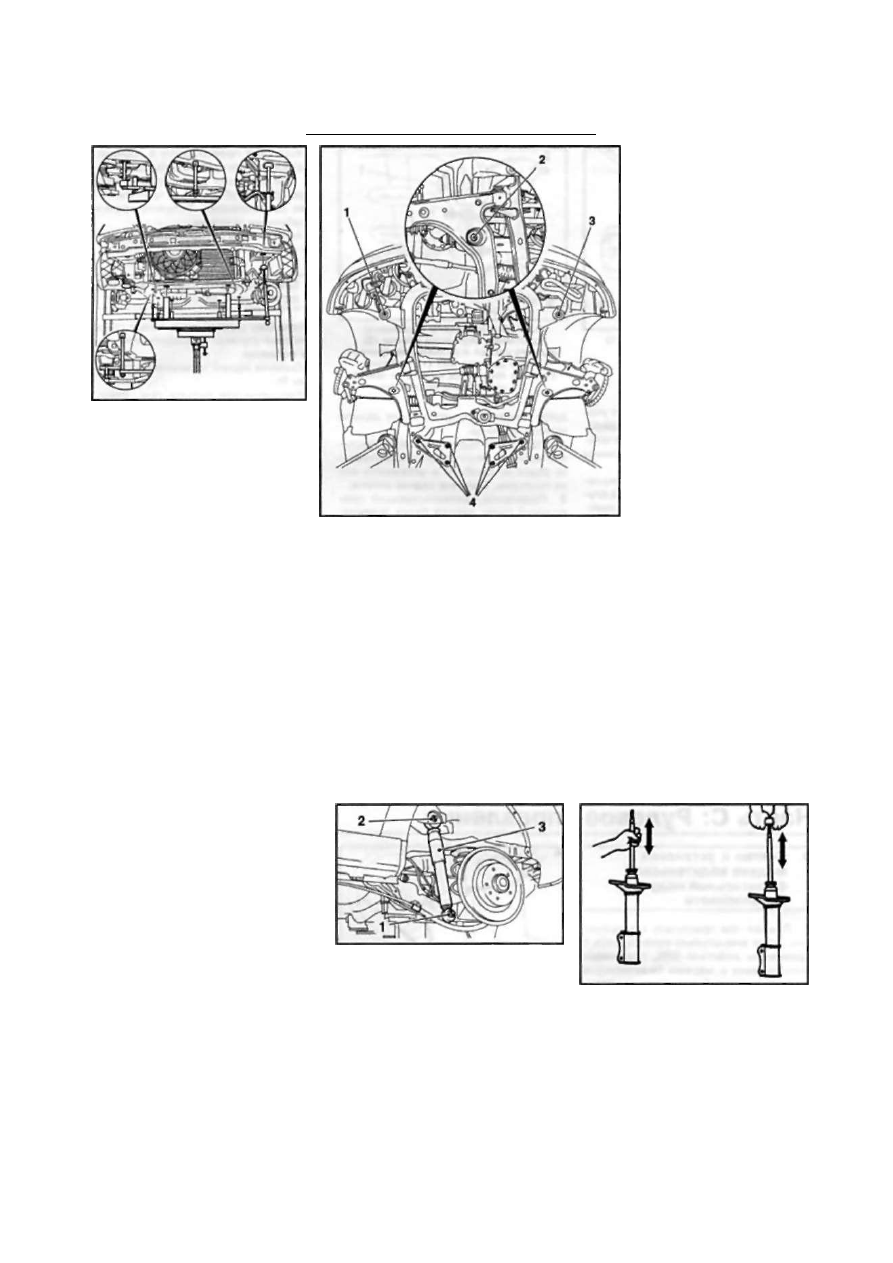

5.21  Д л я снятия подрамника  с л е д у е т

установить специальное приспособ­

ление

14 Снимите элементы защиты арки

правого переднего колеса.

15 Отсоедините с двух сторон стой­

ки стабилизатора поперечной устой­

чивости от стоек подвески.

16 Отсоедините наконечники руле­

вых тяг от поворотных кулаков (см.
Раздел 12).

17 Выверните болты стяжных хому­

тов поворотных кулаков и высвобо­

дите из них пальцы шаровых опор.

18 Снимите приемную трубу, катали­

тический преобразователь и среднюю
секцию системы выпуска отработав­

ших газов (см. Главу 4).

5.23 Схема расположения болтов крепления

подрамника

7,3 Передние болты

2

4

Боковые болты

Задние болты

19 Высвободите тяги привода переключения пере­

дач из держателей на коробке передач (см. Главу 6

и 7)
20 Отделите заднюю опору силового агрегата от
трансмиссии, затем отсоедините переднюю опору от
подрамника (см. Главу 2).
21 Подоприте подрамник тележечным домкратом, -
с целью распределения нагрузки уложите на голов­

ку домкрата специальное при­

способление

 (см. сопр. ил­

люстрацию), при его отсут­

ствии можно подложить подхо­

дящие деревянные бруски.

22 Четко пометьте положение
подрамника и его крепежных
болтов относительно кузова
автомобиля, - специалисты ис­
пользуют при установке специ­
альные кондукторы.
23 Выверните болты крепле­
ния подрамника. Болты имеют
различную длину, - постарай­
тесь запомнить местоположе­
ние каждого из них. Общая
схема расположения крепежа
следующая: 2 болта спереди, 2
болта над рычагами подвески
и 6 болтов на треугольных кни­
цах

 (см. сопр. иллюстра­

цию). Внимание: Ни в коем
случае не используйте для вы­
ворачивания болтов импульс­
ные и ударные электродрели!

24 С помощью  а с с и с т е н т а

опустите подрамник. - поста­

райтесь не повредить электро­
проводку рулевого управления.
25 При необходимости сни­

мите и замените устанавлива­
емые на подрамник элементы.

26 Установка производится в
порядке, обратном порядку де­
монтажа компонентов. Просле­

дите, за правильностью совме­

щения нанесенных в процессе

демонтажа посадочных меток,

весь крепеж затягивайте с

требуемым усилием.

Ч а с т ь  В :  З а д н я я  п о д в е с к а

6 Снятие, проверка

состояния и установка

амортизаторов задней

подвески

З а м е ч а н и е : С целью сохранения харак­

теристик устойчивости и управляемости

автомобиля замену задних амортизато­

ров следует производить парами. Для
разных моделей предназначены различ­

ные типы амортизаторов - необходимо
использовать амортизаторы только с со­
ответствующими характеристиками.
В н и м а н и е : Конструкция балки задней
подвески позволяет снимать и устанавли­
вать амортизаторы только поочередно, при
попытке одновременного снятия аморти­

заторов задняя подвеска упадает!

1 Подоприте передние колеса проти­

вооткатными башмаками, поддомкрать­
те задок автомобиля и установите его
на подпорки. Снимите соответствующее
заднее колесо.

6.4 Нижний (1) и верхний (2) болты

крепления заднего амортизатора (3)

2 На моделях Универсал, оборудован­
ных системой автоматической регули­
ровки дорожного просвета, рассоедини­
те разьем электропроводки.
3 Подоприте соответствующий про­

дольный рычаг задней балки тележеч­

ным домкратом, тем самым предотвра­
щая возможность случайного высвобож­

дения винтовой пружины.

4 Выверните нижний, а затем верхний

6.5 Проверка исправности функциони­

рования амортизатора  ( д л я удобства

зажмите кронштейн нижней опоры в

тиски с мягкими губками)

болты крепления амортизатора

 (см.

сопр. иллюстрацию), и снимите амор­
тизатор.
5 Зажмите нижний опорный крон штейн
амортизатора в тиски с мягкими губка-

262

Ч а с т ь  С :  Р у л е в о е  у п р а в л е н и е

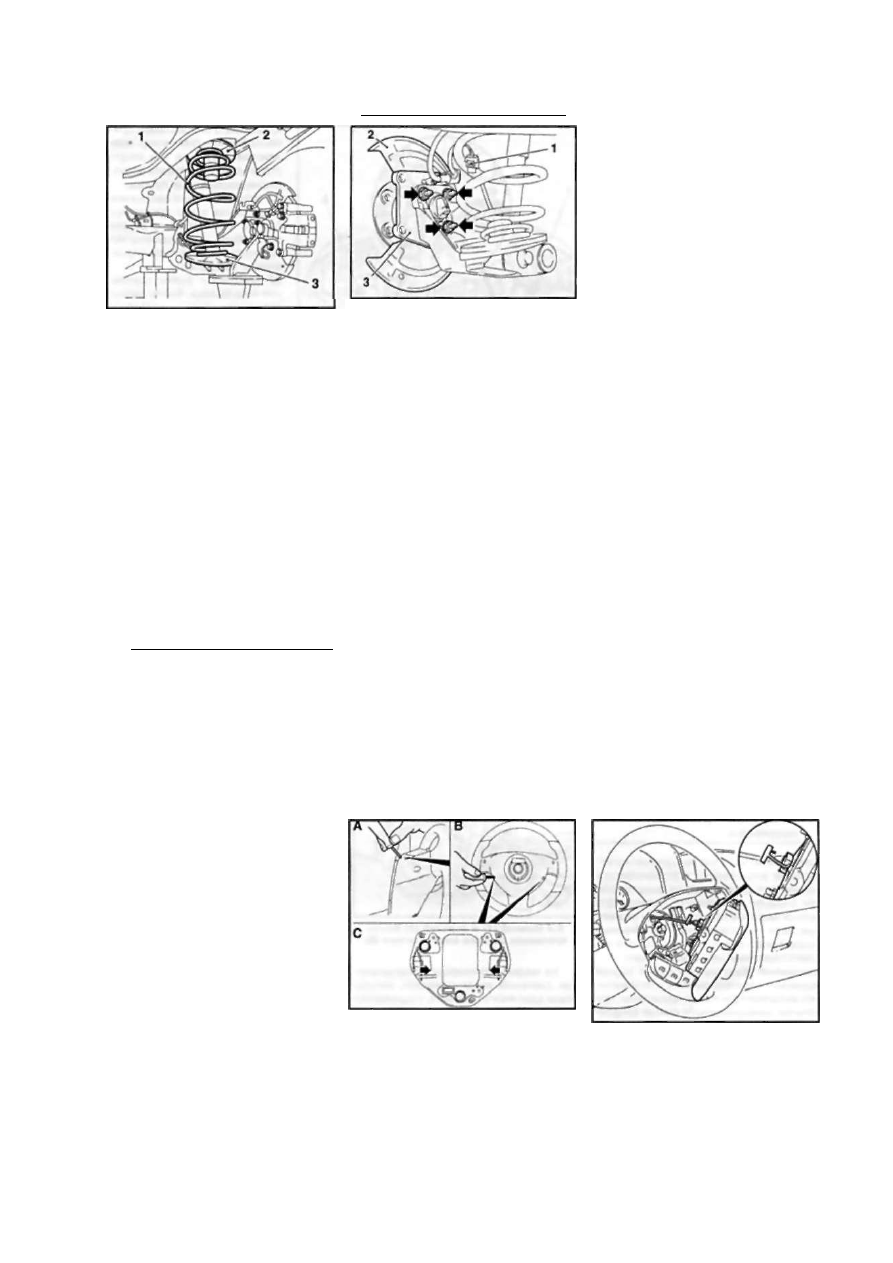

7.5 Задняя винтовая пружина (1)

2 Верхний резиновый демпфер
3 Нижний резиновый демпфер

ми и несколько раз качните шток от упо­
ра до упора

 (см. сопр. иллюстрацию).

Любые нарушения плавности хода што­

ка указывают на необходимость замены

обоих амортизаторов.
6 Оцените степень износа резиноме-
таллических втулок амортизатора, в слу­
чае необходимости произведите заме­
ну обоих амортизаторов.
7 Установка производится в порядке,
обратном порядку демонтажа компонен­
тов. Проследите, чтобы весь крепеж был
затянут с требуемым усилием.
8 Аналогичным образом замените вто­
рой амортизатор.

7 Снятие и установка

винтовых пружин задней

подвески

З а м е ч а н и е : Замену пружин следует

производить в комплекте. В зависимос­

ти от модели устанавливаются пружины

соответствующей жесткости - исполь-

8.2 Гайки (показаны стрелками)

крепления ступичной сборки (3)

заднего колеса и разъем электропро­

водки датчика ABS (1) - сборка

ступицы снимается вместе со щитом

(2) тормозного механизма

зуйте только допущенные для данной

модели пружины.

1 Подоприте передние колеса проти­

вооткатными башмаками, поддомкрать­
те задок автомобиля и установите его
на подпорки. Снимите задние колеса.
2 Подоприте соответствующий про­

дольный рычаг задней балки тележеч-

ным домкратом.
3 Выверните нижний болт крепления

амортизатора к рычагу

 (см. иллюстра­

цию 6.4).
4 Опустите домкрат настолько, чтобы

разгрузилась винтовая пружина.

5 Аккуратно отожмите продольный

рычаг насколько возможно вниз, сними­

те пружину и ее резиновые демпферы,

извлеките компоненты из-под автомоби­

ля (см. солр. иллюстрацию). Следите
за тем, чтобы тормозные шланги не были

пережаты или перекручены. Запомните

положение демпферов. Проверьте со­
стояние пружины и износ демпферов,
при необходимости, замените.

6 Установка производится в порядке,

обратном порядку демонтажа компонен­

тов. При установке демпферов на вин­
товую пружину убедитесь в правильнос­

ти их расположения. Затяните крепеж
с требуемым усилием.
7 Аналогичным образом замените вто­

рую пружину.

8 Снятие и установка задней

ступичной сборки

З а м е ч а н и е : Потребуются новые гайки
крепления ступицы к продольному ры­
чагу подвески

1 Снимите задний тормозной диск (см.

Главу 9).
2 Рассоедините разъем

 (см. сопр.

иллюстрацию) электропроводки колес­

ного датчика ABS, отпустите 4 крепеж­
ные гайки и снимите ступичную сборку

со щитом тормозного механизма.
3 Установите ступичную сборку и зак­

репите ее новыми гайками. В 3 приема

затяните гайки с требуемым усилием
(см. Спецификации). При установки
сборки ей необходимо придать точное

положение, которое она занимала перед

снятием - для проверки положения на
сервисных станциях используется спе­

циальное лекало  H A Z E T 6690, для ин­

дивидуального пользования можно вы­
резать лекало из плотного картона.
4 Дальнейшая установка выполняется

в порядке, обратном порядку снятия.
Выполняйте все указания по установке

компонентов тормозной системы, приве­

денные в соответствующих разделах

Главы 9. По окончании процедуры не

забудьте отрегулировать стояночный
тормоз.

Часть С: Рулевое управление

9 Снятие и установка

модуля водительской

фронтальной подушки

безопасности

1 Прежде чем приступать к выполне­

нию работ внимательно ознакомьтесь с
принципом действия SRS. правилами
эксплуатации и мерами безопасности
приведенными в Главе «Органы управ­
ления и приемы эксплуатации».
2 Отсоедините провода и заизолируй-
те клеммы батареи. Обождите не менее

1 минуты, дав полностью разрядиться

конденсатору автономного источника
питания SRS.

3 Поверните рулевое колесо вправо на
90', введите небольшую отвертку в от­

верстие с задней стороны рулевого ко­

леса

 (см. сопр. иллюстрацию) и акку-

9.3 Отжимание фиксаторов модуля

водительской фронтальной подушки

безопасности

ратно, стараясь не погнуть, отожмите
внутрь фиксатор.

9.5 Разъем электропроводки модуля

водительской фронтальной подушки

безопасности

Г л а в а 10  П о д в е с к а и  р у л е в о е  у п р а в л е н и е

2 6 3

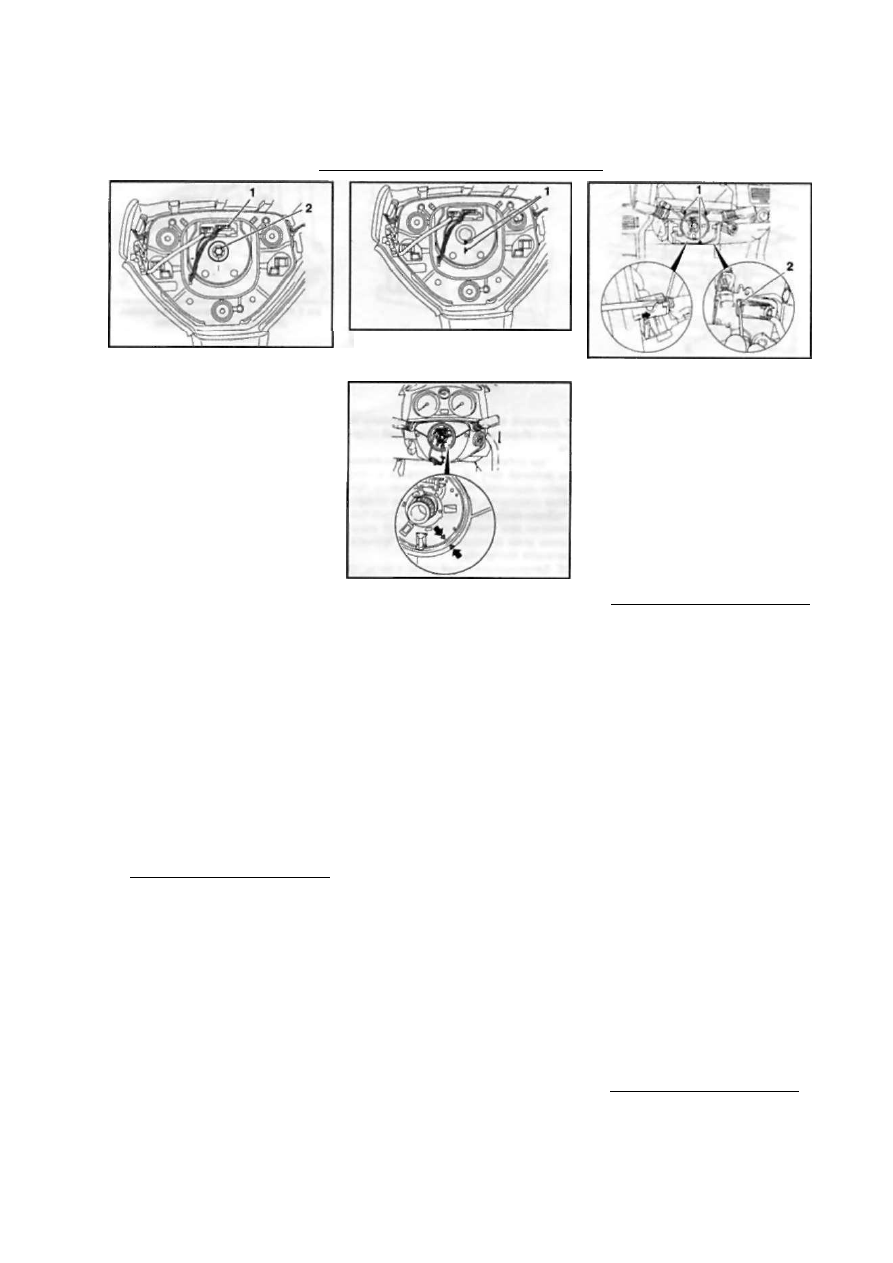

10.3 Рассоедините разъем (1) электро­

проводки звукового сигнала

2 Болт крепления рулевого колеса

4 Поверните рулевое колесо влево в

соответствующее положение и аналогич­

ным образом отожмите второй фикса­

тор. Осторожно извлеките модуль по­

душки безопасности из рулевого коле­

са.
Внимание: Перед отсоединением элек­

тропроводки необходимо снять с себя

электростатическое напряжение, для

чего кратковременно прикоснуться к

металлическому клину дверного замка

или кузову автомобиля!
5 Снимите предохранительный нип­

пель и рассоедините разъем электро­

проводки от модуля подушки безопас­

ности (см. сопр. иллюстрацию). От­

ложите модуль в сторону (в безопасное

место) декоративной крышкой вверх.
6 Установка производится в обратном

порядке. Все операции должны выпол­

няться аккуратно. Внимание: При под­

ключении проводов к клеммам аккуму­

ляторной батареи (см. Гпаву 5) никто не

должен находиться внутри салона авто­

мобиля!

7 Включите зажигание и проверьте

исправность системы дополнительной

безопасности по показаниям конт­

рольной лампы (см. Главу «Органы уп­

равления и приемы эксплуатации», Раз­

делы 13 и 16).

10 Снятие и установка

рулевого колеса

Внимание: Рассматриваемые в насто­

ящем Руководстве модели автомобилей

оборудованы системой дополнительной

безопасности (SRS). Прежде чем при­

ступать к выполнению каких-либо работ

вблизи блока подушки безопасности,

рулевой колонки или приборной панели,

отключайте SP.S во избежание получе­

ния травм при случайном срабатывании

(см. Главу 12).

1 Снимите модуль подушки безопас­

ности (см. Раздел 9).
2 Приведите передние колеса в пря­

молинейное положение и зафиксируйте

рулевую колонку путем извлечения ключа

из замка зажигания.
3 Отсоедините электропроводку от

звукового сигнала, а при соответствую­

щей комплектации и от выключателей

10.7 При установке рулевого колеса на

вал рулевой колонки их метки (1)

д о л ж н ы совпасть

11.7 При установке контактного блока

его метка  д о л ж н а совпасть сметкой на

валу (стрелки)

дистанционного управления информаци­

онно-развлекательной системы (см.

сопр. иллюстрацию).
4 При помощи ключа выверните болт

крепления рулевого колеса к колонке

(см. иллюстрацию 10.3).

5 Взявшись за колесо руками с двух

сторон и покачивая из стороны в сторо­

ну, снимите его со шлицов вала. Сняв

колесо, высвободите из его центрально­

го отверстия жгут электропроводки.

Внимание: Использование ударов при

снятии рулевого колеса не допустимо!

Не повредите жгут электропроводки!

6 Перед установкой рулевого колеса

прогоните и очистите резьбовое соеди­

нение, удостоверьтесь что колеса авто­

мобиля занимают прямолинейное поло­

жение.
7 Пропустите жгут электропроводки

через ступицу рулевого колеса. Посади­

те колесо на вал рулевой колонки, про­

следите за совпадением меток  ( с м .

сопр. иллюстрацию).
8 Смажьте новый крепежный болт ру­

левого колеса фиксирующим компаун­

дом (например,  L o c t i t e 243), вверните

его и затяните с требуемым усилием

(см. Спецификации).
9 Состыкуйте разъемы электропровод­

ки - следите за правильной прокладкой

жгута.

10 Установите модуль водительской

фронтальной подушки безопасности (см.

Раздел 9).

11 На ровной дороге проверьте пра­

вильность нейтрального положения ру-

11.4  Д л я снятия контактного блока

необходимо вывернуть крепежные

б о л т ы (1) и при помощи отвертки (2)

отжать соответствующие фиксаторы

электропроводки

левого колеса, при необходимости пе­

реустановите его. Проверьте работу зву­

кового сигнала и дистанционного управ­

ления (при соответствующей комплек­

тации) информационно-развлекательной

системы.

11 Снятие и установка

контактного блока

подрулевых

переключателей

1 В контактном блоке объединены пра­

вый и левый подрулевые переключате­

ли (см. Главу «Органы управления и при­

емы эксплуатации», Раздел 17). При за­

мене требуется обязательная настрой­

ка нового контактного блока на СТО при

помощи специального оборудования.
2 Снимите рулевое колесо (см. Раздел

Ю).

3 Снимите верхнюю и нижнюю панели

кожуха рулевой колонки (см. Главу 11).
4 Выверните 3 крепежных болта (см.

сопр. иллюстрацию), при помощи от­

вертки отсоедините кабельный зажим,

отожмите фиксатор и рассоедините

разъем электропроводки.
5 Снимите контактный блок с вала ру­

левого колеса. Внимание: После сня­

тия контактного блока ни в коем случае

не вращайте его ось!
6 При установке контактного блока

обратите внимание чтобы его пружина

находилась в среднем положении. Со­

блюдайте указания, приведенные на кон­

тактном блоке.
7 Установите контактный блок на валу

так, чтобы совпали соответствующие

метки (см. сопр. иллюстрацию), зак­

репите блок и подсоедините разъемы

электропроводки.

8 Установите рулевое колесо (см. Раз­

дел 10).

12 Снятие и установка

наконечников рулевых тяг

1 Взведите стояночный тормоз, под­

домкратьте передок автомобиля и уста-
