Г л а в а 7  А в т о м а т и ч е с к а я  4 - с т у п е н ч а т а я  т р а н с м и с с и я

2.5  Д л я перевода AT в положение «Р»

с л е д у е т развернуть исполнительный

рычаг (1) на трансмиссии до упора

вперед

2 Установите рычаг в положение «Р».

3 С целью обеспечения доступа к тро­

су выбора передач снимите аккумулятор­

ную батарею с поддоном (см. Главу 5).

4 Отыщите сверху на картере транс­

миссии опорный кронштейн крепления

троса выбора передачи высвободите из

него наконечник последнего, аккуратно

вытянув фиксатор

 (см. сопр. иллюст­

рацию).

5 Удостоверьтесь в том, что рычаг се­

лектора находится в положении «Р», за­

тем разверните исполнительный рычаг

на картере трансмиссии вперед до упо­

ра, переключив AT в положение «Р»

 (см.

сопр. иллюстрацию). Защелкнув фик­

сатор, зафиксируйте трос выбора пере­

дач в данном положении.

6 Установите и подключите аккумуля­

торную батарею, затем проверьте ис­

правность функционирования селектора,

- в случае необходимости повторите

регулировку.

3 Снятие и установка троса

выбора передач

1 Снимите центральную консоль (см.

Главу 11). Переведите рычаг селектора

в положение «Р».

2 Снимите аккумуляторную батарею с

поддоном (см. Главу 5).

3 Отверткой с плоским жалом отпус­

тите фиксатор и аккуратно высвободи­

те наконечник троса из опорного крон­

штейна, затем отсоедините трос от кре­

пежной пластины в передней части ис­

полнительного рычага

 (см. сопр. иллю­

страцию).
4 При соответствующей комплектации

отпустите фиксатор и аккуратно отде­

лите наконечник троса от рычага селек­

тора AT. Высвободите оболочку троса из

опорного кронштейна.

5 Пройдитесь по тросу от трансмиссии

и высвободите его из всех предусмот­

ренных промежуточных фиксаторов, не

извлекая резиновую проходную втулку из

переборки двигательного отсека.
6 Проверьте состояние троса, - трос

должен свободно двигаться в оболочке.

Замечание: Снятый с автомобиля трос

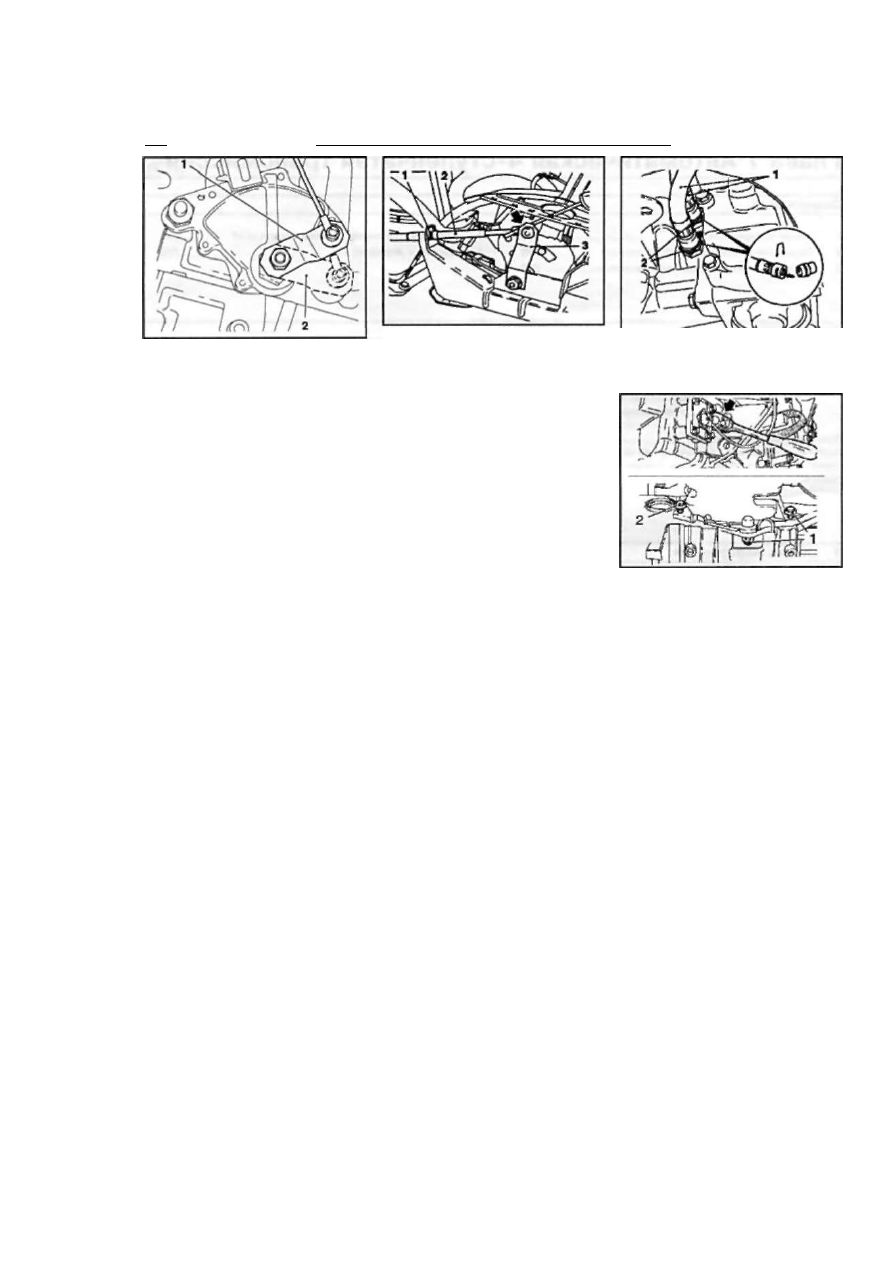

3.3 Отпустите фиксатор (1) и снимите

наконечник троса (2) с исполнительно­

го рычага (3)

может выглядеть и функционировать

вполне исправно, однако начинать зае­

дать при сгибании. В случае необходи­

мости замените трос.

7 Установка производится в порядке,

обратном порядку снятия. Замечание:

Для облегчения протаскивания троса

сквозь проходную втулку предваритель­

но смажьте его мыльным раствором.

Произведите регулировку троса (см.

Раздел 2). Установите на место все сни­

мавшиеся компоненты.

4 Проверка состояния

рабочей жидкости AT

См. также Главу 1, Раздел 4.

1 Запаркуйте автомобиль на ровной

горизонтальной площадке с твердым

покрытием, прочно взведите стояночный

тормоз. Если двигатель холодный, запу­

стите его и прогрейте на холостых обо­

ротах.
2 При работающем двигателе выжми­

те педаль ножного тормоза и поочеред­

но проведите рычаг селектора AT через

все положения, в заключение, вернув его

в положение -Р-. Заглушите двигатель.
3 Выверните сливную пробку AT и

слейте немного жидкости в заранее

приготовленную емкость. Наберите не­

много жидкости в стеклянную емкость,

например стакан и проверьте жидкость

на цвет, наличие примесей и присутс-

вие запаха гари. Замечание: При за­

мене рабочей жидкости масло слива­

ется полностью.
4 Если жидкость красного цвета, без

помутнения и не содержит каких-либо

частиц, продолжите проверку состояния

трансмиссии при помощи специальных

приборов и тестеров согласно инструк­

ции по их применению.
5 Если рабочая жидкость изменила

цвет на коричневый или черный, стала

мутной или имеет запах гари, состави­

тели данного Руководства рекоменду­

ют разобрать трансмиссию для провер­

ки состояния фрикционов сцепления и

тормозов. Работы следует поручить спе­

циалистам.
6 В случае наличия в жидкости боль­

шого количества металлических частиц,

рекомендуется снять трансмиссию, и ус-

5.11 Штуцерные соединения шлангов

(1) охладительного тракта ATF

2 Фиксатор

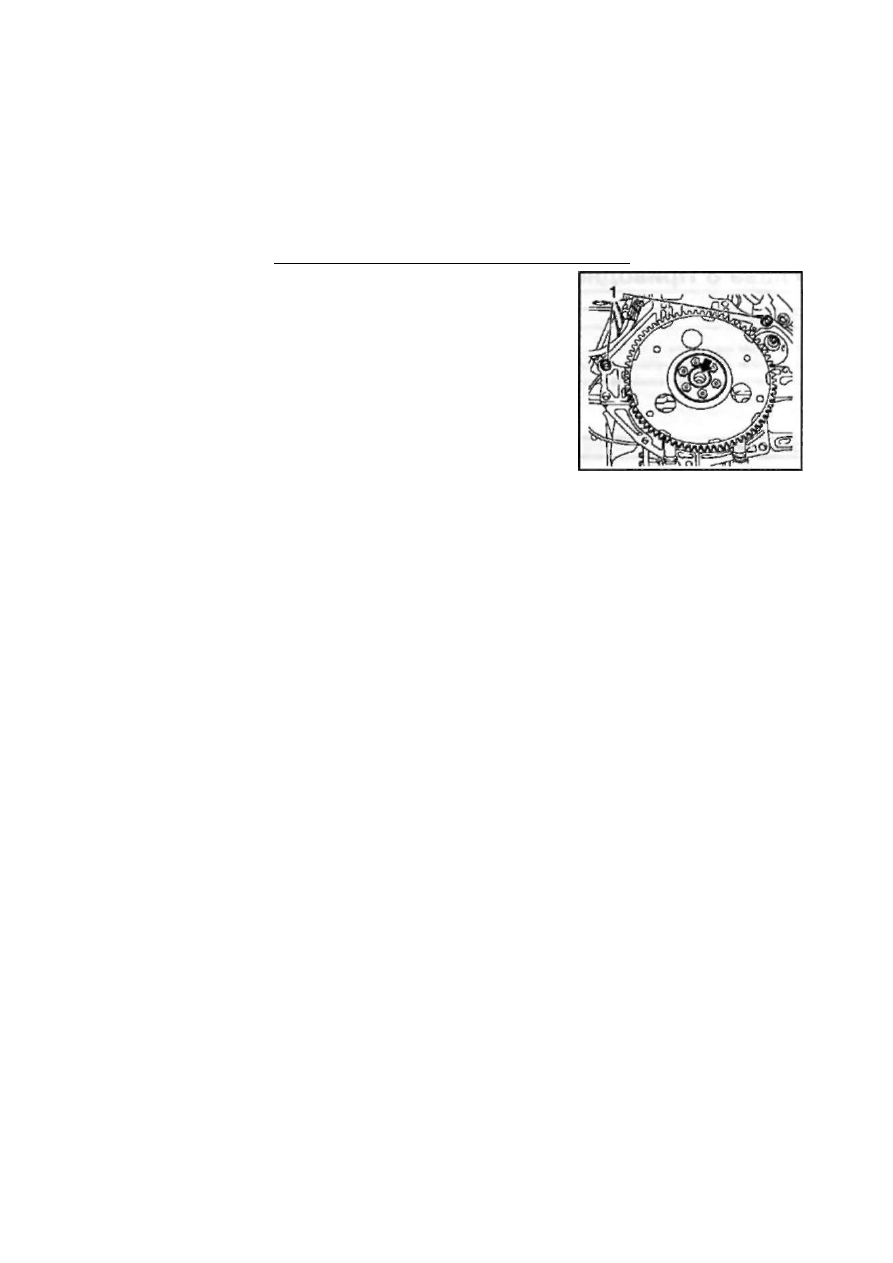

5.14 Стрелкой указана сервисная

крышка гидротрансформатора

1,2 Крепежные болты трансмиссии к

масляному поддону

тановить на автомобиль новую или про­

шедшую капитальный ремонт.

7 По окончанию проверки состояния

жидкости и трансмиссии необходимо

проверить уровень рабочей жидкости и

при необходимости произвести соответ­

ствующую корректировку (см. Главу 1).

5 Снятие и установка AT

Снятие

1 Снимите защиту картера (при соот­

ветствующей комплектации) и слейте

ATF (см. Раздел 4), затем вверните слив­

ную пробку на свое штатное место и

затяните с требуемым усилием.
2 Снимите приводные валы (см. Гла­

ву 8) и, вывесив силовой агрегат сверху,

снимите передний подрамник (см. Гла­

ву 10).

3 Снимите воздухоочиститель с впус­

кными воздуховодами (см. Главу 4).

4 Отпустите фиксатор (если предус­

мотрен) и аккуратно отсоедините трос

селектора от рычага AT. Высвободите

оболочку троса из опорного кронштей­

на и отведите трос в сторону.
5 Выверните крепежный болт и сни­

мите направляющую трубку вместе с щу­

пом измерения уровня масла.

6 Пройдитесь по электропроводке от

выключателей и датчиков трансмиссии,

отпустите фиксаторы и рассоедините

Г л а в а 7  А в т о м а т и ч е с к а я 4-ступенчатая  т р а н с м и с с и я

7

контактные разъемы. Высвободите жгу­

ты электропроводки из всех предусмот­

ренных промежуточных фиксаторов на

картере трансмиссии.
7 Выверните крепежные болты и сни­

мите опорный кронштейн крепления

электропроводки и приводного троса.
8 Отсоедините силовую установку от

правой и левой опор и снимите левую

опору (см. Главу 2).
9 При соответствующей комплектации

отсоедините вентиляционный шланг от

верхней части картера трансмиссии.

Выверните 3 верхних болта крепления

купола трансмиссии.

10 Подоприте трансмиссию тележечным

домкратом (с целью распределения на­

грузки проложите между головкой дом­

крата и картером трансмиссии деревян­

ный брусок).

11 Предварительно промаркировав, от­

соедините шланги тракта охлаждения

ATF от передней части картера транс­

миссии (высвободите фиксаторы путем

поддевания их отверткой) (см.

 сопр.

иллюстрацию). Посадите фиксаторы на

свои места и снимите уплотнительные

кольца, - кольца подлежит замене в обя­

зательном порядке. Сразу же закупорь­

те открытые концы шлангов и штуцеров

во избежание попадания в систему гря­

зи.

12 Выверните крепежные болты и сни­

мите переднюю опору подвески сило­

вого агрегата (см. Главу 2).

13 Манипулируя тельфером и домкра­

том, опустите силовой агрегат прибли­

зительно на 50 мм, - постарайтесь не до­

пустить прижимания проложенных под

трансмиссией коммуникационных линий.

14 Отделите сервисную крышку (см.

солр.

 иллюстрацию) от трансмиссии,

проворачивая гидротрансформатор по­

очередно снимите заглушки и выверни-

то 3 болта крепления его к приводному

диску и отсоедините трансформатор от

диска. Затем выверните 3 крепежных

болта и отсоедините AT от масляного

поддона.

15 Полностью перенесите вес транс­

миссии на домкрат, затем выверните 2

нижних болта крепления трансмиссии к

двигателю, - постарайтесь запомнить ме­

стоположение болтов и фиксируемых

ими монтажных кронштейнов. Еще раз

удостоверьтесь, что все коммуникацион­

ные линии отсоединены и ничто не ме­

шает снятию AT.

16 Сдвиньте домкрат и отделите транс­

миссию от двигателя, полностью сняв ее

с направляющих втулок. Опустите дом­

крат и извлеките трансмиссию из-под

автомобиля! Будьте осторожны - не уро­

ните гидротрансформатор и не повре­

дите элементы трансмиссии. Если втул­

ки посажены в свои гнезда свободно, из­

влеките их и уберите в надежное место.

Замечание: При замене трансмиссии

необходимо проверить проходимость

трактов охлаждения AT - продуйте теп­

лообменник и соединительные линии

сжатым воздухом.

Установка

17 Установка производится в порядке,

обратном порядку демонтажа компонен­

тов. Обратите внимание на следующие

моменты:

a) Перед установкой прогоните

метчиком резьбовые отверстия гидро­

трансформатора, полностью удалив из

их витков следы коррозии и старого

герметика (вместо метчика можно

воспользоваться старым болтом соот­

ветствующего размера, предваритель­

но сделав в нем продольный пропил);

b) Удостоверьтесь в наличии на сво­

их местах направляющих втулок и

смажьте молибденсодержащей смаз-

5.17 Места установки направляющих

втулок (1) - стрелкой показано место

нанесения смазки

кой направляющий штифт гидротран­

сформатора и центрирующую втулку

на цапфе коленчатого вала (см. сопр.

иллюстрацию);

с) Проследите за правильностью

установки трансмиссии на двигателе,

весь крепеж затягивайте с требуемым

усилием;
б) Не забудьте заменить болты

крепления гидротрансформатора к

приводному диску;

е) Не забудьте заменить сальники

приводных валов (см. Главу 8);

1) Замените уплотнительные коль­

ца штуцерных соединений линий трак­

та охлаждения ATF, проследите за на­

дежностью крепления трубок;

д) Не забудьте заменить уллотни-

тельный элемент направляющей труб­

ки щупа измерения уровня ATF;

18 В заключение залейте в трансмис­

сию необходимое количество свежей

ATF (см. Главу 1 и Раздел 4 настоящей

Главы) и произведите регулировку тро­

са селектора (см. Раздел 2).

Глава 8 Приводные валы

Содержание

1 Общая информация 238 4 Проверка состояния и замена шарниров

2 Снятие и установка приводных валов 239  Р

а в н ы х

 Узловых скоростей (ШРУС)

3 Снятие и установка промежуточного вала 240

 5

 Замена пыльников ШРУСов

Спецификации

Приводные валы

Тип Открытые, неравной длины, с шарнирами

равных угловых скоростей на обоих концах

Тип смазки ШРУСов Special Grease Vauxhall Р/90094176

Усилия затягивания резьбовых соединений, Нм

Крепление переднего стабилизатора поперечной

устойчивости к стойке подвески 65

Ступичные гайки
передних колес 150 Нм - отпустить на 45" + 250 Нм
Гайки крепления шаровых опор передней подвески 100
Гайки крепления наконечников рулевых тяг v—•
к поворотному кулаку 30 Нм + 90" + 15"
Болты крепления фланца приводного вала 18
Болты крепления промежуточной опоры 55

 л

Болт хомута крепления шаровой опоры

к поворотному кулаку 50
Колесные болты 110

1 Общая информация

1 От боковых шестерен дифференци­

ала развиваемый двигателем крутящий
момент передается на передние (веду­
щие) колеса посредством двух привод­
ных валов неравной длины. На

 дизель­

ных моделях и бензиновых моделях

с

 двигателями большой мощности

передача крутящего момента на правое
переднее колесо осуществляется с ис­
пользованием дополнительного проме­

жуточного вала.
2 Правый и левый приводные валы
оборудованы внутренним и наружным

шарнирами равных угловых скоростей
(ШРУС). В зависимости от модели на
внутренний конец вала могут устанавли­
ваться ШРУСы триподного
типа, либо шарниры двой­
ной компенсации. Конст­

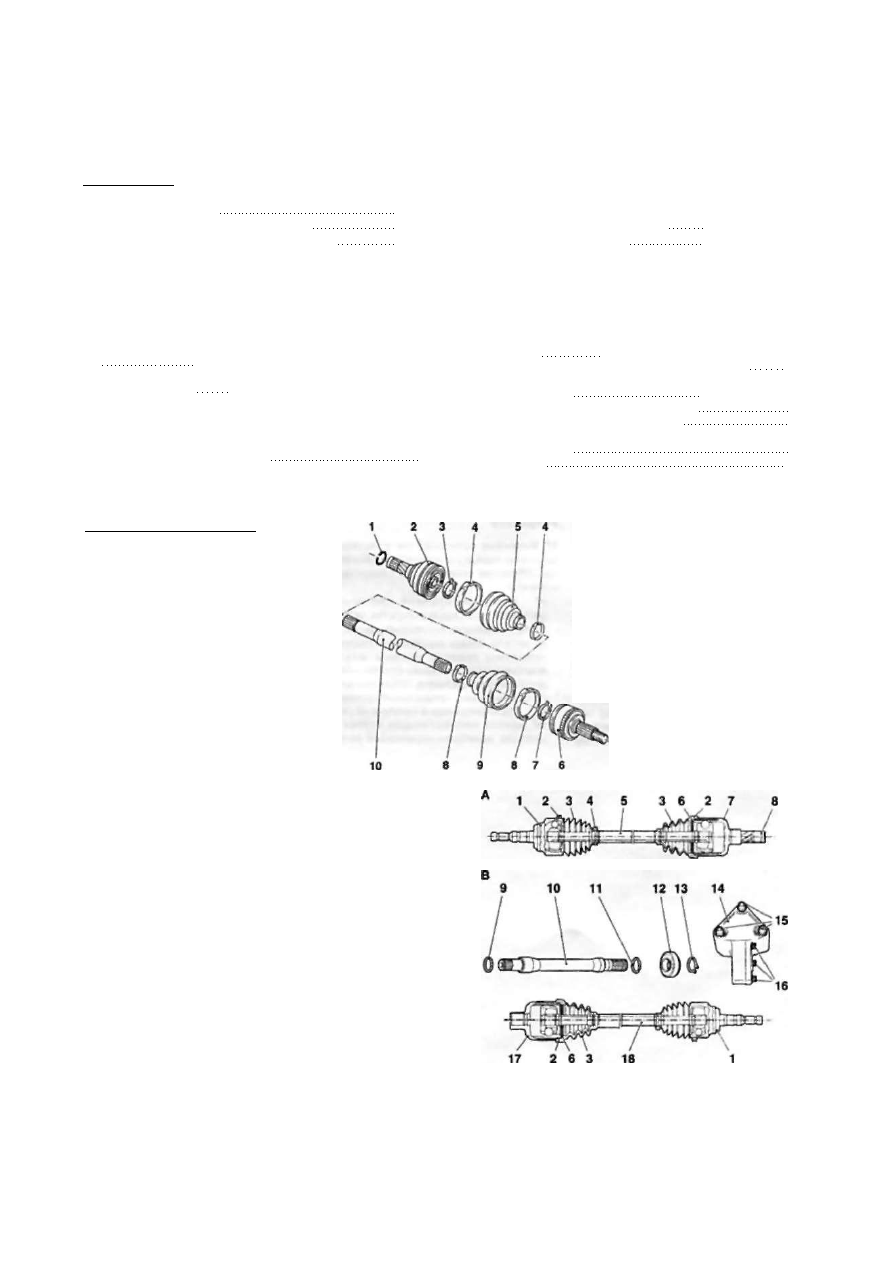

рукция приводных валов
приведена

 на сопр. иллю­

страции.

3 Цапфы наружных шар­
ниров снабжены шлицами,
обеспечивающими сочле­
нение с колесными ступи­
цами. С наружной стороны

ступиц цапфы шарниров
ф и к с и р у ю т с я большими
ступичными гайками (см.

Главу 10). Внутренние шар­
ниры также посредством
шлицов введены в скользя­
щее соединение с боковы­
ми шестернями дифферен­
циала и фиксируются при
помощи стопорных колец.
Промежуточный вал (при
соответствующей комплек­
тации) одним своим концом
введен в шлицевое зацеп-

1.2а Конструкция сборки приводного

вала со ШРУСами  д в о й н о й компенса­

ции

1 Стопорное кольцо

2 Внутренний ШРУС
3.7 Внутреннее стопорное кольцо

шарнира

4.8 Крепежные хомуты

5.9 Пыльники

6 Наружный ШРУС

10 Приводной вал

V - '

Наружный ШРУС (двойной

компенсации)

Крепежные хомуты

Пыльники

Левый приводной вал

Стопорное кольцо шарнира

Внутренний ШРУС триподного

типа

8,11,13 Стопорные кольца

2.4

3
5

6

7

9

10

12

14

15

16

17

18

Уплотнительное кольцо

Промежуточный вал

Опорный подшипник промежуточ­

ного вала

Промежуточная опора

Крепежные болты промежуточной

опоры

Крепежные болты фланца

промежуточного вала

Внутренний ШРУС триподного

типа (со шлицами под промежу­

точный вал)

Правый приводной вал

1.2Ь Конструкция сборки приводных валов с внутренним  Ш Р У С о м  т р и п о д н о г о типа

и промежуточным валом

Г л а в а 8  П р и в о д н ы е  в а л ы

239

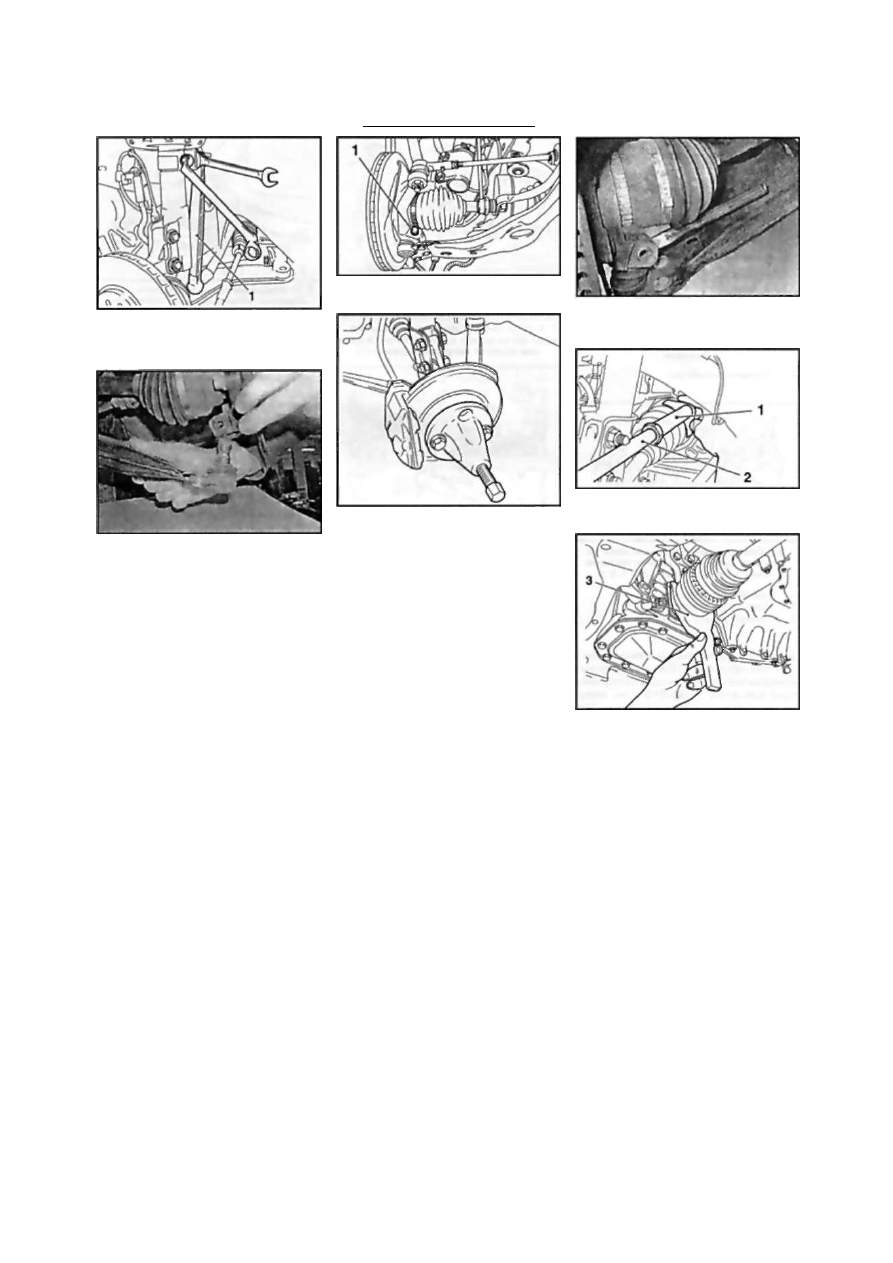

2.6 Отдавание гайки шарнирного

пальца крепления вертикальной тяги

(1) стабилизатора поперечной устойчи­

вости к стойке подвески

2.9 Высвобождение шарового пальца

из крепежного хомута

ление с боковой шестерней дифферен­

циала, другой конец вала закреплен в

промежуточной опоре (кронштейне) и

соединяется с правым приводным ва­

лом так же при помощи шлицевого со­

единения.

2 Снятие и установка

приводных валов

С н я т и е

Внимание: При вытягивании цапфы

приводного вала из соответствующего

шлицевого соединения вал необходимо

тянуть за сборку шарнира - ни в коем

случае не за сам вал!

1 Включите нейтральную передачу

(РКПП)/переведите рычаг селектора в

положение «N» (AT). Замечание: На

моделях, оборудованных роботизирован­

ной коробкой передач Easytronic, даже

при включенной передаче перед запус­

ком двигателя коробка переключится в

нейтральное положение автоматически.
2 Отпустите ступичную гайку соответ­

ствующего переднего колеса (см. Гла­

ву 10).
3 Ослабьте гайки крепления соответ­

ствующего переднего колеса, поддомк­

ратьте передок автомобиля и установи­

те его на подпорки. Снимите колесо (см.

Главу «Введение»). Замечание: Если на

колеса автомобиля установлены шины

с направленным рисунком протектора,

запомните направление вращения колес.

При необходимости снимите защиту

картера (см. Главу 2).

2.7 Болт хомута крепления шаровой

опоры к поворотному кулаку

2.11 Стягивание ступицы с цапфы вала

при помощи специального съемника (1)

4 Отдайте гайку крепления наконеч­

ника рулевой тяги и с помощью спе­

циального съемника высвободите пос­

ледний из поворотного кулака (см. Гла­

ву 10).

5 Выверните болт крепления опорно­

го кронштейна гибкого тормозного

шланга к стойке подвески, высвободите

шланг из кронштейна (см. Главу 9).

6 Удерживая шарнирный палец рож­

ковым ключом за лыски, отдайте крепеж­

ную гайку и отделите стойку стабили­

затора поперечной устойчивости от

стойки подвески

 (см. сопр. иллюст­

рацию).

7 Выверните болт хомута крепления

шаровой опоры к поворотному кулаку

(см. сопр. иллюстрацию) - обратите

внимание, что болт развернут головкой

вперед по автомобилю.

8 При помощи большой отвертки или

зубила расклиньте хомут шаровой опо­

ры

 (см. сопр. иллюстрацию).

9 Отводя рычаг подвески вниз, высво­

бодите хвостовик пальца шаровой опо­

ры из крепежного хомута (см. сопр.

иллюстрацию). Отведите стойку в сто­

рону и отпустите рычаг, - постарайтесь

не повредить резиновый пыльник ша­

ровой опоры.

10 Закрепите приводной вал при помо­

щи проволоки или подпорки так, чтобы

при извлечении его из ступицы не до­

пустить консольного повисания на внут­

реннем ШРУСе.

11 Оттягивая ступицу наружу, снимите

ее с цапфы приводного вала. Если это

не удается сделать, можно воспользо­

ваться специальным съемником (напри­

мер, HAZET 781-5). приболчиваемым к

2.8 Хомут крепления шаровой опоры

может быть расклинен при помощи

зубила или большой отвертки

2.13 Снятие левого приводного вала

при помощи приспособлений Оре1-КМ-

6003 (1) и KM-313 (2)

2.14 Извлечение внутренней цапфы

вала из дифференциала путем подде­

вания ШРУСа вильчатым рычагом (3)

(KM-460-2-B)

ступице колесными болтами (см. сопр.

иллюстрацию). Отведите стойку в сто­

рону.

12 Снятия приводного вала с коробки

передач/с промежуточного вала может

выполняться различными способами - в

зависимости от степени доступа к точ­

кам соединения и типа внутреннего шар­

нира (триподный/двойной компенсации).

Внимание: При извлечении приводно­

го вала из картера сборки коробки пе­

редач будет вытекать трансмиссионное

масло - подставьте заранее приготов­

ленную емкость и быстро закройте от­

верстие соответствующей заглушкой.

При наличии времени и возможности

перед выполнением процедуры снятия

приводных валов трансмиссионное мас­

ло/'ATF можно слить (см. Главу 1).

13 Для снятия левого приводного вала

на всех моделях, рассматриваемых в на­

стоящем Руководстве, и для снятия пра­

вого приводного вала на

 моделях, обо-
