200

Часть С: Система управления дизельного двигателя

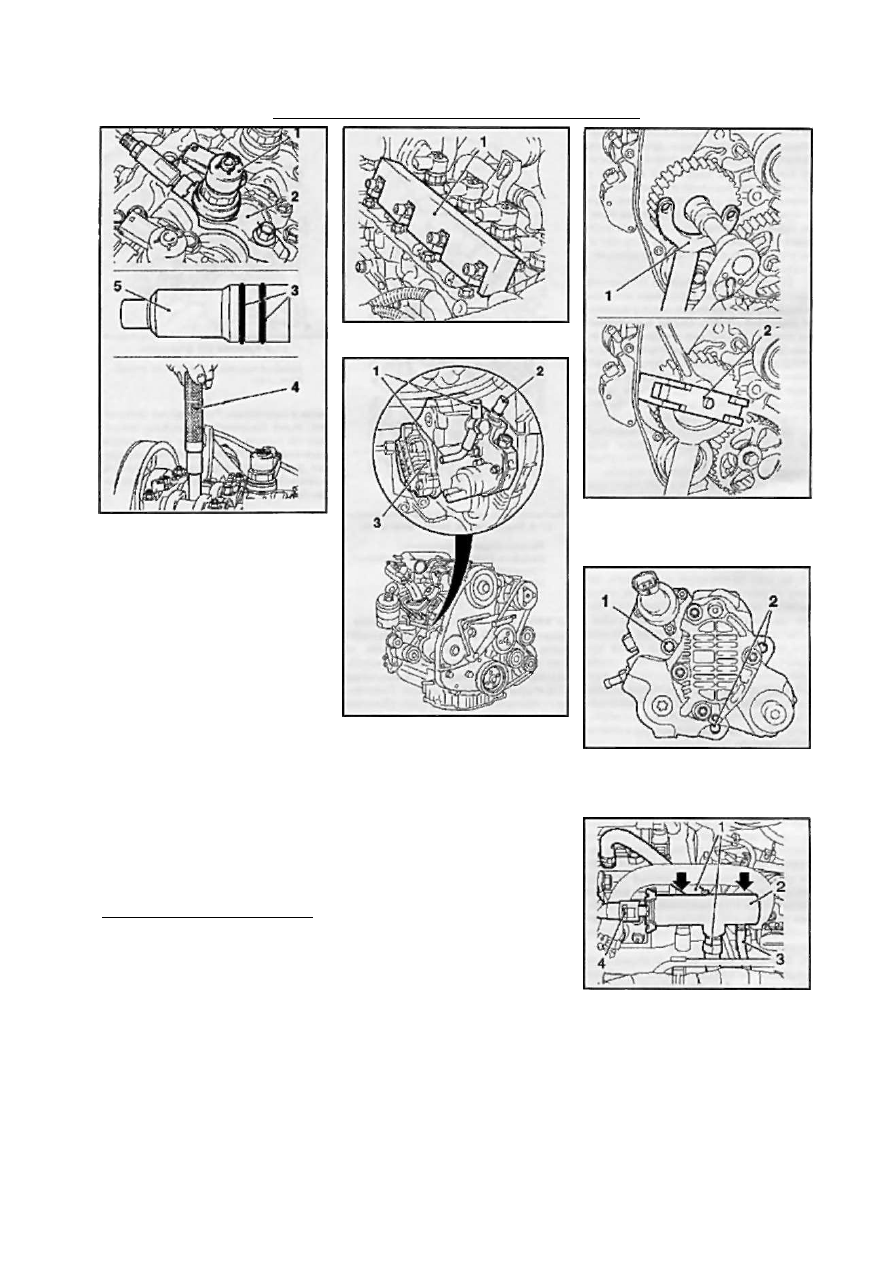

17.11 Снятие/установка форсунки (1)

впрыска топлива

2 Крепежная скоба форсунки

3 Уплотнительные кольца

4 Приспособление КМ-6357

5 Термозащитная втулка

снятии форсунок какая-либо из них бу­
дет извлечена вместе с термозащитной

втулкой, замените уплотнительные коль­
ца на втулке и установите ее на место
при помощи приспособления  К М - 6 3 5 7 .

Установка

12 Установка производится в порядке,

обратном порядку снятия. Но забудьте

заменить резиновые и медные проклад­
ки форсунок и уплотнения других сни­
мавшихся компонентов. Перед затягива­
нием крепежных болтов форсунок выров­
няйте их при помощи специального при­
способления  ( с м .

 сопр. иллюстра­

цию). Крышки топливоподводящих ли­

ний должны быть установлены маркиров­
кой «UP» вверх.

18 Снятие и установка ТНВД

Внимание: Не допускайте попадания

грязи в насос и топливопроводы!

Двигатель Z17DT(H/L)

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Снимите зубчатый ремень (см. Гла­
ву 2) и зубчатое колесо привода насоса
при помощи специальных приспособле­
ний

 (см. сопр. иллюстрацию).

17.12 Приспособление КМ-6358 (1)  д л я

выравнивания форсунок

18.3 Топливные патрубки ТНВД (3)

(двигатель Z17DT(H/L))

7 Патрубки обратной топливной линии

2 Патрубок питающей линии

3 Отсоедините топливные трубки от
сборки ТНВД  ( с м .  с о л р .

 иллюстра­

цию).
4 Рассоедините разьем электропро­

водки ТНВД, и выверните верхний кре­
пежный болт

 (см. сопр. иллюстрацию),

затем поднимите автомобиль на подъем­

нике, выверните 2 болта и снимите ТНВД

с двигателя.
5 Установка производится в обратном

порядке.

Двигатель Z19DTH

6 Процедура снятия ТНВД выполняет­
ся аналогично этой же процедуре для

двигателей Z17DT(H/L).

7 Особенности заключаются в необхо­

димости перед снятием насоса отсое­
динить подводящие линии от демпфера

пульсации давления топлива (см.

 иллю­

страцию 18.7а) и снять его, а также в

18.2 Снятие зубчатого колеса привода

ТНВД (двигатель Z17DT(H/L»

1 Приспособление КМ-6356

2 Приспособление КМ-6355

18.4 Крепление ТНВД (двигатель

Z17DT(H/L))

7 Верхний крепежный болт

2 Крепежные болты

18.7а Домпфер пульсации давления

топлива (2) (двигатель Z19DTH) -

стрелками показаны места установки

крепежных болтов

7 Подводящие топливные шланги

3 Линия подвода масса

4 Шланг обратной топливной линии

background image

Г л а в а 4  С и с т е м ы  п и т а н и я ,  у п р а в л е н и я  д в и г а т е л е м ,

в ы п у с к а и  с н и ж е н и я  т о к с и ч н о с т и  о т р а б о т а в ш и х  г а з о в

201

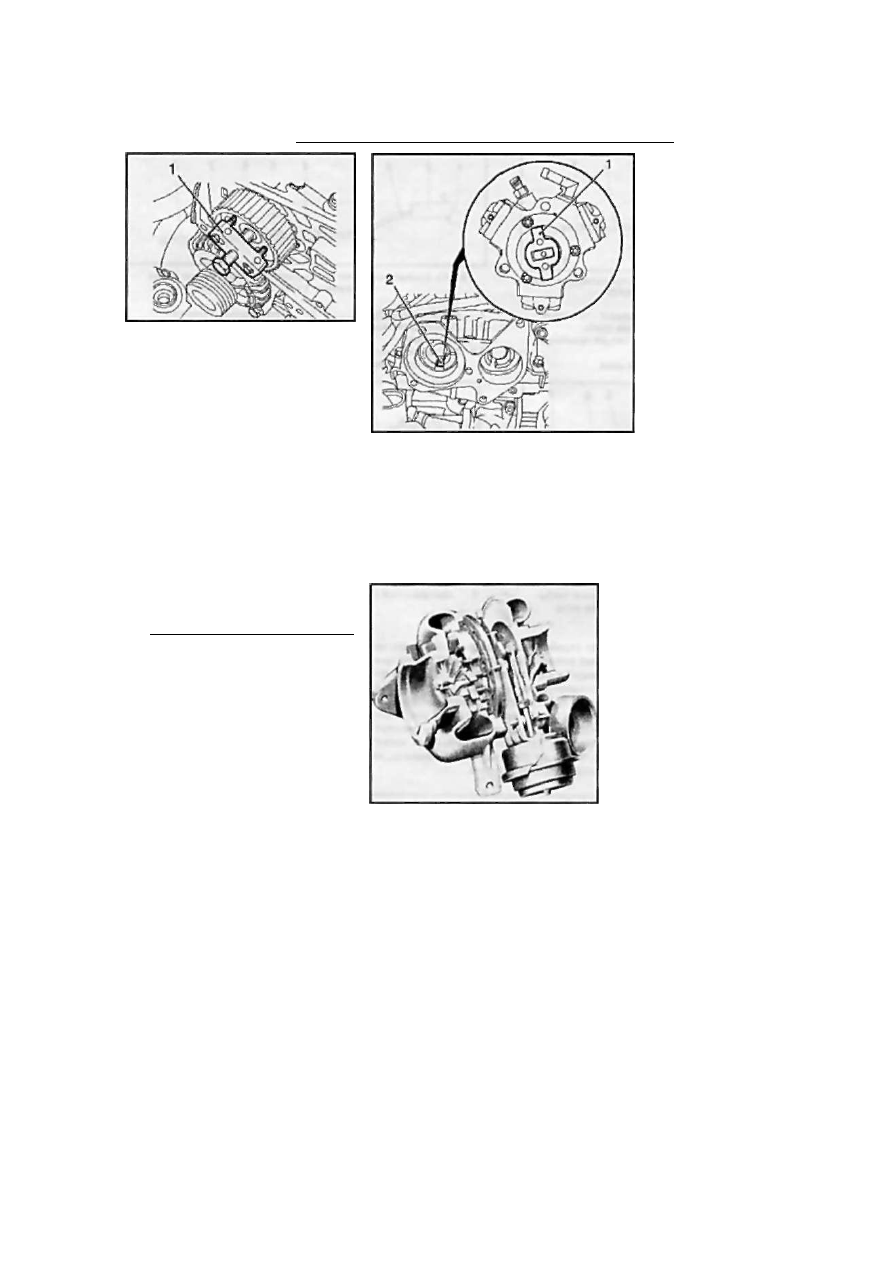

18.7Ь  П р и с п о с о б л е н и е EN-46790 (1)

д л я снятия зубчатого колеса привода

Т Н В Д (двигатель Z19DTH)

использовании для снятия зубчатого ко­
леса привода ТНВД специального съем­
ника (см.

 иллюстрацию 18.7Ь).

18.10 Адаптивная пластина (1) привода  Т Н В Д

( д в и г а т е л ь Z13DTH)

2 Паз распределительного вала

Д в и г а т е л ь  Z 1 3 D T H

8 На данном двигателе ТНВД
устанавливается в верхней час­

ти двигателя со стороны приво­
да ГРМ, рядом с вакуумным на­

сосом, и его привод осуществля­
ется от впускного распредели­

тельного вала.

9 Для снятия необходимо отсо­
единить все элементы закрыва­
ющие доступ к ТНВД и все под­
водящие линии, снять вакуумный
насос и затем снять ТНВД.

10 Установка производится в

порядке, обратном порядку сня­

тия. Необходимо чтобы при ус­
тановке ТНВД адаптивная плас­
тина (см. сопр. иллюстрацию)
его привода встала в паз распре­

делительного вала.

Часть D: Системы турбонаддува, выпуска и снижения

токсичности отработавших газов

19 Турбокомпрессор и

интеркулер - общая

информация

1 Турбокомпрессор предназначен для

увеличения мощности двигателя путем
повышения массового заряда воздуха,
поступающего в цилиндры двигателя.
Воздух подается в цилиндры под давле­
нием, благодаря чему увеличивается
коэффициент наполнения цилиндров,
полнота сгорания топлива и улучшается
процесс смесеобразования.
2 Турбокомпрессор (см.  с о л р . иллю­

страцию) представляет собой вал, цен­
тральная часть которого устанавливает­
ся в подшипник. На обеих сторонах вала
расположены турбины в двух отдельных

корпусах. Одна из турбин включена в

тракт выпуска отработавших газов, дру­

гая во впускной воздуховод. При работе

двигателя включенная в выпускной тракт

турбина приводится в движении пото­
ком отработавших газов - при этом час­

тота вращения вала турбокомпрессора
достигает 300000 об/мин, в результа­
те чего установленная на другом конце

вала турбина создает давление во впус­
кном тракте. Благодаря более высокой

степени наполнения цилиндров прирост
мощности двигателя может достигать

100%.

3 Давление воздуха во впускном тру­

бопроводе при турбонаддуве увеличи­

вается на 0.4 - 0.8 бар (полное давле­
ние достигает 1.8 бар), за счет чего
мощность двигателя также повышается.
Значения давления воздуха во впускном
воздуховоде определяются датчиком

19.2 Турбокомпрессор

давления наддува, который передает со­

ответствующий сигнал на электронный
модуль системы управления двигателем.
При этом система контролирует, чтобы
максимальное давление воздуха не пре­
вышало определенного значения.

4 Наряду с мощностью применение
турбокомпрессора увеличивает также

крутящий момент двигателя, что благо­
приятно сказывается на плавности ра­
боты двигателя.
5 Для оптимальной работы двигателя
в различных режимах требуется свое

определенное количество воздуха. По­
этому на

 двигатели Z13DTH/Z17DTH

и Z19DTH устанавливается турбокомп­

рессор с изменяемой геометрией тур­
бины (VTG-турбокомпрессор), т.е. на­
правляющие лопатки плавно управляют­

ся через э/м клапан и вакуумную каме­

ру. Таким образом, при любых оборотах

двигателя достигается оптимальное дав­

ление наддува.
6 Смазка подшипника турбокомпрес­
сора осуществляется под давлением в
общей системе смазки двигателя. Мас­
ло подается и отводится в поддон кар­
тера по отдельным трубопроводам. Кор­
пус подшипника имеет герметичные уп­
лотнения.
7 Корпус турбокомпрессора крепить­
ся к выпускному коллектору.  Д л я его
снятия необходимо отсоединить все под­
водящие разъемы электропроводки топ­
ливные и масляные линии, снять защиту
выпускного коллектора и коллектор вме­
сте с турбокомпрессором. Затем отсо­
единить турбокомпрессор. Замечание:
При необходимости отсоединения тру­
бопроводов системы охлаждения необ­

ходимо предварительно слить охлажда­

ющую жидкость.
8 Турбокомпрессор представляет со­
бой узел, выполненный с прецизионной
точностью. Поэтому он не подлежит ре­
монту в условиях обычной мастерской
автосервиса и заменяется в сборе.
9 Для максимальной эффективности
турбонаддува между турбонагнетателем
и впускным трубопроводом двигателя
находится охладитель надувочного воз­

духа (интеркулер) (см. иллюстрацию

6.1, Часть А), который производит ох­

лаждение сжатого воздуха. Снижение
температуры впускного воздуха приво­
дит к повышению его плотности, увели­

чению наполнения цилиндров и тепло­
вого КПД рабочего цикла.

10  И н т е р к у л е р устанавливается на

сборке радиатора системы охлаждения,
как правило, перед ним. Для его снятия
необходимо демонтировать накладку

background image

202  Ч а с т ь Р:  С и с т е м ы  т у р б о н а д д у в а ,  в ы п у с к а и  с н и ж е н и я  т о к с и ч н о с т и  о т р а б о т а в ш и х газов

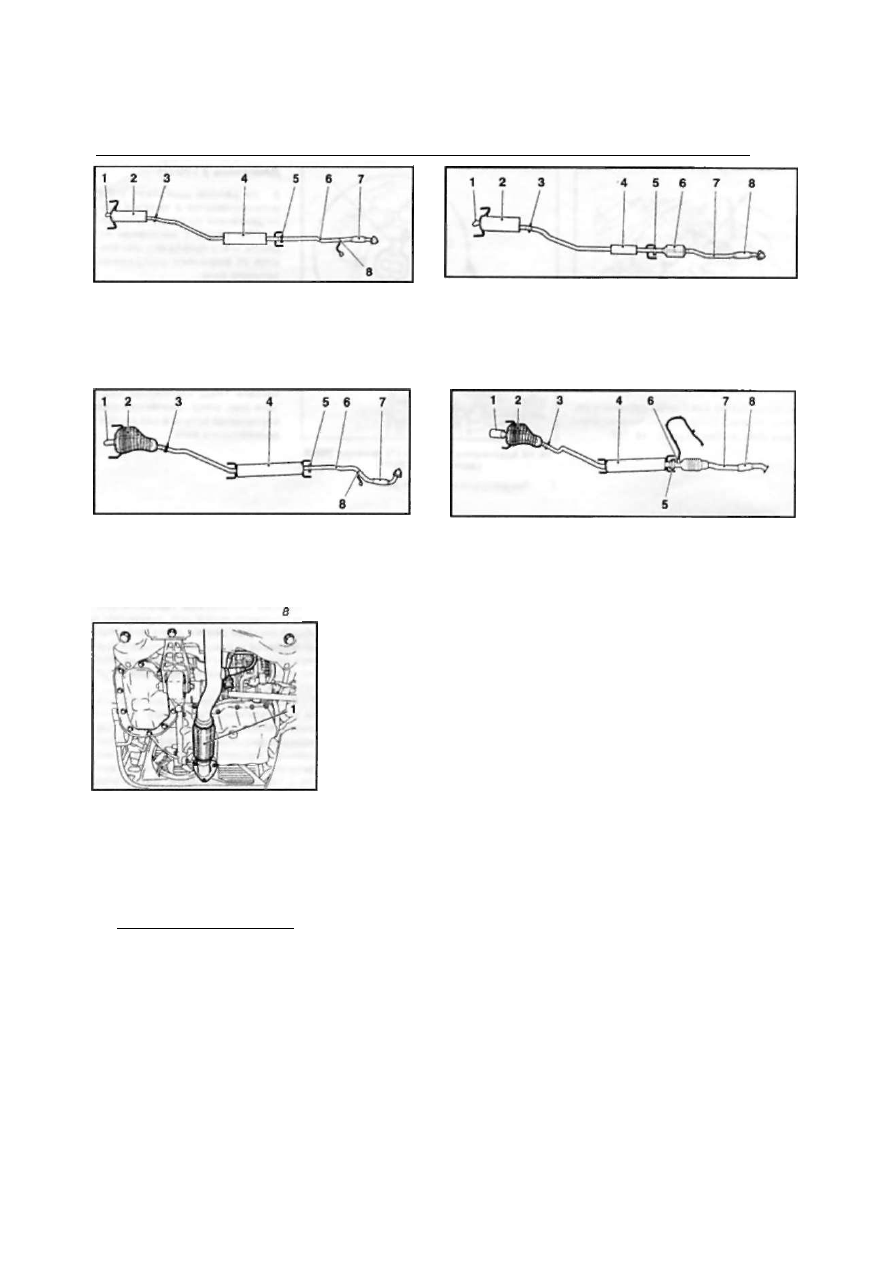

21.1а Компоненты системы выпуска отработавших газов

двигателей Z14X ЕР/216X ЕР

21.1b Компоненты системы выпуска отработавших газов

двигателя Z17DT(L/H)

/ Выпускная труба 4

2 Дополнительный 6

глушитель 7

3,5 Места соединения

выпускного тракта 8

Центральный глушитель

Приемная труба

Гибкая секция приемной

трубы

Лямбда-зонд

3,5

Выпускная труба

Дополнительный

глушитель

Места соединения

выпускного тракта

4 Центральный глушитель

6 Катализатор

7 Приемная труба

8 Гибкая секция приемной

трубы

21.1с Компоненты системы выпуска отработавших

газов двигатель Z18XE

1 Выпускная труба

2 Дополнительный глуши­

тель

3,5 Места соединения

выпускного тракта

4 Центральный глуши­

тель

6 Приемная труба

7 Гибкая секция

приемной трубы

Лямбда-зонд

2 1 . I d Компоненты системы выпуска отработавших газов

двигателей Z20LEL

/ Выпускная труба 6 Лямбда-зонд

2 Дополнительный глушитель 7 Приемная труба

3,5 Места соединения выпускного 8 Гибкая секция

тракта приемной трубы

4 Центральный глушитель

21.4 Гибкая секция выпускной трубы

переднего бампера (см. Главу 11) и от­

соединить воздуховоды и другие подво­

дящие линии.

20 Сажеулавливающий

фильтр (двигатели с

рабочим объемом 1.9 л)

Сажеулавливающий фильтр предназна­

чен для очистки отработавших газов от

сажи. С течением времени при эксплуа­

тации автомобиля в фильтре накапли­

ваются частицы сажи. При помощи диф­

ференциального контрольного датчика

измеряется давление отработавших га­

зов до и после фильтра. При опреде­

ленной разнице давлений система уп­

равления двигателем автоматически

проводит регенерацию (очистку) филь­

тра - во время движения автомобиля

путем изменения количества впрыскива­

емого топлива повышается температу­

ра отработавших газов, проходящих че­

рез сажевый фильтр до 600'С, что при­

водит к сжиганию частиц сажи. При по­

вышенном загрязнении фильтра на па­

нели приборов загорается контрольная

лампа преднакала двигателя (см. Главу

«Органы управления и приемы эксплуа­

тации»). Процесс регенерации может

длиться до 15 минут и, как правило, не

ощущается водителем.

21 Система выпуска

отработавших газов

Общая информация

1 Система выпуска отработавших га­

зов всех рассматриваемых моделей со­

стоит из трех секций: приемной, сред­

ней (промежуточной) и задней. Основ­

ными элементами системы являются:

приемная труба, каталитический преоб­

разователь, глушители (центральный и

дополнительный), соединительные труб­

чатые секции, крепежные хомуты, а так­

же опорные кронштейны и резиновые

петли, посредством которых выпускная

сборка подвешена к днищу автомобиля

(см. сопр. иллюстрации). Секции си­

стемы сопрягаются между собой посред­

ством одного хомутного соединения (пе­

редняя секция с промежуточной) и од­

ного фланцевого (промежуточная секция

с задней). Стык средней и задней сек­

ций системы подпружинен, что позволя­

ет компенсировать возникающий во вре­

мя движения автомобиля люфт, с целью

снижения уровня вибраций в приемную

секцию системы обычно включается гиб­

кая вставка. Неправильная установка

компонентов и секций системы приво­

дит к повышению уровня шумов и виб­

раций, передаваемых на кузов автомо­

биля.
2 Регулярно осматривайте всю систе­

му на наличие следов коррозии, дефор­

маций и механических повреждений.

Проверяйте надежность затягивания кре­

пежа. Нарушение герметичности компо­

нентов и их стыков чревато попаданием

отработавших газов в салон автомоби­

ля. Дефектные компоненты и секции

подлежат замене.
3 При проведении работ с системой

выпуска отработавших газов необходи­

мо выполнять следующие указания:

a) Подлежащий отпусканию крепеж

предварительно смажьте проникаю­

щим маслом или другим веществом

для растворения ржавчины. Замеча­

ние: При сильном повреждении сис­

темы коррозией для расстыковки ее

секций может потребоваться газовый

резак (альтернативно можно восполь­

зоваться ножовкой по металлу или

пневматическим зубилом - не забудь­

те надеть защитные очки и перчатки:

b) Заблаговременно приготовьте

необходимые сменные прокладки,

подвесные петли хомуты и крепеж,при

снятии все уплотнения и элементы

background image

Г л а в а 4  С и с т е м ы  п и т а н и я ,  у п р а в л е н и я  д в и г а т е л е м ,

в ы п у с к а и  с н и ж е н и я  т о к с и ч н о с т и  о т р а б о т а в ш и х газов

203

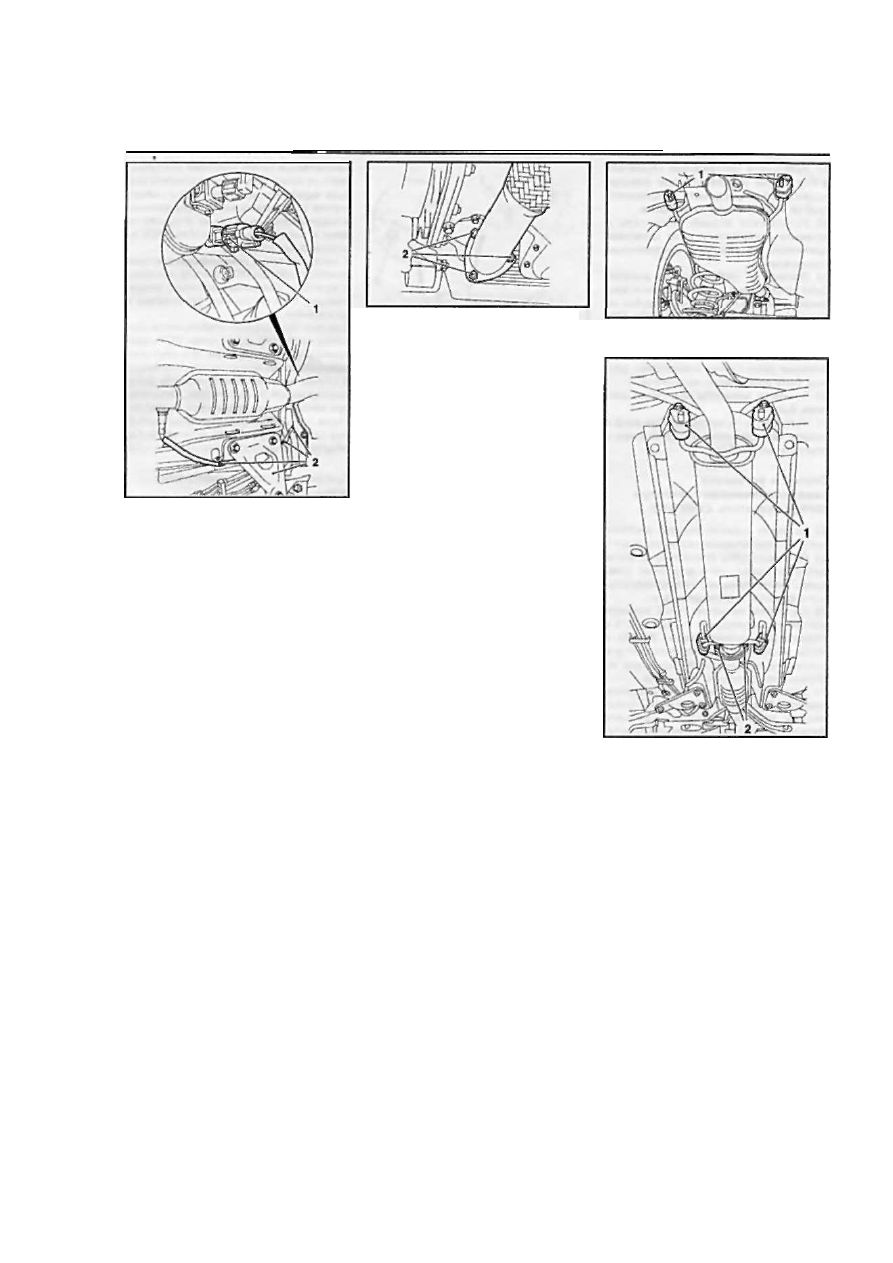

21.6  К а б е л ь электропроводки лямбда-

зонда (двигатель  Z 2 0 L E ( L / R / H ) )

1 Разьем электропроводки'

2 Фиксирующие зажимы

крепления подлежат обязательной

замене;
с) Уплотнительные поверхности де­

талей, которые устанавливаются по­

вторно, должны быть зачищены про­

волочной щеткой или наждачной бу­

магой. Перед установкой смажьте

резьбовую часть крепежа антиприхва-

тывающим герметиком:

б) При установке компонентов сле­

дите, чтобы между секциями системы

и близлежащими элементами подвес­

ки/кузова оставался достаточный за­

зор. Особое внимание уделите пра­

вильности установки и надежности

крепления термозащитных экранов

(при соответствующей комплектации).

4 При снятии или отсоединении при­

емной трубы нельзя допускать ее пови-

сания на гибкой секции трубы

 (см.

сопр. иллюстрацию). Изгиб гибкой

секции на угол 5 -10 " и скручивание на

угол ± 0.5' могут привести к ее повреж­

дению и выходу из строя. По этой при­

чине при выполнении соответствующих

работ следует закреплять приемную тру­

бу при помощи проволоки к жестким эле­

ментам днища, в случае необходимости

воспользуйтесь помощью ассистента.

Снятие и установка приемной

т р у б ы / к а т а л и т и ч е с к о г о

преобраз  о в а т е л я

Снятие

5 Для выполнения целого ряда работ

в двигательном отсеке требуется снятие

только приемной трубы. Для ее демон­

тажа поднимите и установите автомо-

2 1 . 7 Гайки (2)'крепления приемной

т р у б ы

биль на подставки, при соответствующей

комплектации снимите защиту картера

двигателя (см. Главу 2).

6

 Двигатель Z20LE(L/R/H): Рассое­

дините разьем электропроводки лямб­

да-зонда (см. солр. иллюстрацию) и

высвободите провод из фиксирующих

зажимов.
7 Отсоедините приемную трубу (см.

сопр. иллюстрацию) от каталитичес­

кого преобразователя (при соответству­

ющей комплектации), для чего отпусти­

те 3 гайки. Замечание: На некоторых

моделях каталитический преобразова­

тель входит в состав приемной секции

и снимается вместе с ней.

8 Закрепите при помощи проволоки

центральный глушитель к днищу.

9 Отсоедините приемную трубу от цен­

трального глушителя. При необходимо­

сти снимите с трубы лямбда-зонд.

Установка

10 Смажьте тонким слоем термостойкой

монтажной пасты Opel резьбу лямбда-

зонда (бензиновый двигатель: черная

смазка, дизельный двигатель: белая

смазка), установите его на место. Вни­

мание: Монтажная паста должна нано­

ситься только на резьбу, не допускайте

ее попадания на корпус лямбда-зонда!

Замечание: Если лямбда-зонд устано­

вить без использования термостойкой

смазки, резьба со временем начнет при­

кипать. В результате этого отвернуть

зонд при следующем обслуживании бу­

дет не возможно. Новые датчики уже

имеют необходимую смазку.

11 Дальнейшая установка производит­

ся в порядке, обратном порядку снятия.

Не забудьте заменить уплотнения газо­

вых стыков

Снятие и установка  с и с т е м ы

выпуска  о т р а б о т а в ш и х газов

Снятие

12 Поднимите и установите автомобиль

на подставки, при соответствующей ком­

плектации снимите защиту картера дви­

гателя (см. Главу 2). Если центральная

секция выпускного тракта не имеет дер­

жателей, ее необходимо закрепить при

помощи проволоки к днищу автомобиля.

13 В первую очередь снимите заднюю

2 1 . 1 3  Д е р ж а т е л и  ( 1 ) задней секции

системы выпуска отработавших газов

2 1 . 1 5 Крепление центрального  г л у ш и ­

т е л я

1 Держатели

2 Болты крепления переднего стыко­

вочного соединения

секцию системы выпуска отработавших

газов, для чего разъедините заднее сты­

ковочное соединение и извлеките сек­

цию из держателей (см. сопр. иллюс­

трацию).

14 Затем отсоедините приемную трубу

от каталитического преобразователя, при

необходимости снимите лямбда-зонд

(см, выше).

15 Извлеките центральный глушитель из

держателей (см. сопр. иллюстрацию)

и снимите его вместе с приемной тру­

бой. При необходимости отсоедините

приемную трубу от центрального глуши­

теля, рассоединив переднее стыковоч­

ное соединение выпускного тракта.

Установка

16 Закрепите приемную трубу на ката­

лизаторе с новым уплотнением, не за­
тягивайте крепежные гайки.
