204  Ч а с т ь D:  С и с т е м ы  т у р б о н а д д у в а ,  в ы п у с к а и  с н и ж е н и я  т о к с и ч н о с т и  о т р а б о т а в ш и х газов

17 Установите центральный глушитель

в держатели (подвесьте при помощи

проволоки) и соедините с приемной

трубой, крепление не затягивайте.

18 Установите задний глушитель и

вставьте в держатели и не затягивая

крепление соедините с центральным

глушителем.

19 Проверьте, чтобы система выпуска

была установлена в соответствии с про­

филем днища и на выпускных трубах не

создавалось напряжение от изгиба. При

этом следите за тем, чтобы везде было

достаточное расстояние между системой

выпуска и кузовом, держатели с элас­

тичными резиновыми элементами дол­

жны быть равномерно нагружены.

20 Затяните элементы крепления сис­

темы выпуска.

21 Установите на место лямбда-зонд и

защиту картера, если они снимались и

опустите автомобиль.

Снятие и установка
с а ж е у л а в л и в а ю щ е г о  ф и л ь т р а

(DPF)  ( д в и г а т е л ь Z19DT(H))

22 Снимите заднюю секцию системы

выпуска отработавших газов (см. выше).
23 Промаркируйте положение шлангов

дифференциального давления

 (см.

сопр. иллюстрацию) сажеулавливаю­

щего фильтра и отсоедините их.
24 Отпустите накидную гайку, снимите

датчик температуры и отведите его в

сторону

 (см. иллюстрацию 21.23), а

затем выверните 3 крепежных болта и

извлеките центральный глушитель из

держателей вместе с фильтром.

24 Установка производится в обратном

порядке. Внимание: Если была произ­

ведена замена сажеулавливающего

фильтра, необходимо перепрограммиро­

вать систему управления двигателя -

обратитесь на СТО кампании Opel!

22 Системы снижения

токсичности отработавших

газов - общая информация

С целью снижения уровня эмиссии в

атмосферу токсичных составляющих, по­

падающих в состав отработавших газов

двигателя в результате испарения и не­

полноты сгорания топлива, и соответ­

ствия экологическим стандартам, рас­

сматриваемые в настоящем Руководстве

модели оборудованы целым рядом спе­

циальных систем, которые можно было

бы объединить под общим названием

систем управления двигателем и

снижения токсичности отработавших

газов.

К числу систем, имеющих отношение к

управлению работой двигателя и конт­

ролю токсичности отработавших газов,

следует отнести следующие:

a) Система бортовой диагностики

(OBD) • см. Гпаву 5;

b) Электронная система управления

двигателей (ЕСМ) • см. Главу 5;

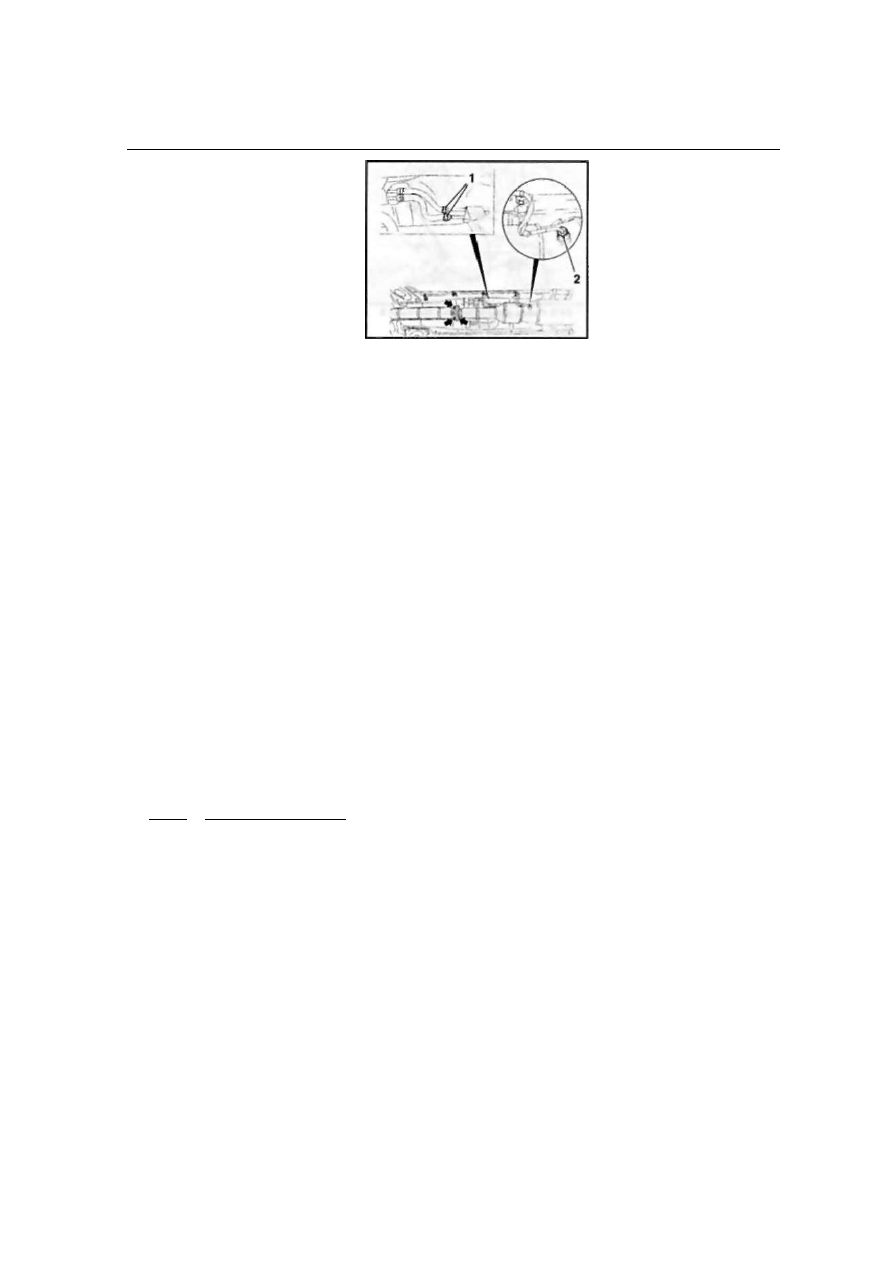

21.23 Центральный глушитель с

сажеулавлиаающим фильтром (двига­

т е л ь Z190T(H)) - стрелками показаны

б о л т ы крепления

1 Соединения шлангов дифференци­

ального давления

2 Датчик температуры

c) Система управляемой вентиля­

ции картера (PCV);
d) Система рециркуляции отрабо­

тавших газов (EGR);
e) Система улавливания топливных

испарений (EVAP);
^Каталитический преобразователь и

лямбда-зонд (контроль состава отра­

ботавших газов).

В приведенных ниже разделах даются

общие описания принципов функциони­

рования каждой из систем.

Диагностика элементов систем сниже­

ния токсичности, управляемых электрон­

ными устройствами требует использо­

вания специального, сложного в приме­

нении, оборудования и определенной

квалификации исполнителя, а потому, ее

выполнение разумно будет поручить про­

фессиональным механикам специализи­

рованной станции техобслуживания.

Сказанное выше не означает, что обслу­

живание и ремонт компонентов систем

снижения токсичности на практике пред­

ставляются трудновыполнимыми. Не за­

бывайте, что одной из наиболее распро­

страненных причин отказов является

элементарное нарушение качества ва­

куумных или электрических соединений,

а потому, в первую очередь всегда сле­

дует проверять состояние штуцерных и

электрических разъемов. Владелец ав­

томобиля может самостоятельно и дос­

таточно просто произвести целый ряд

проверок, а также, выполнить 8 домаш­

них условиях множество процедур теку­

щего обслуживания большинства компо­

нентов систем, пользуясь при этом обыч­

ным набором настроечного и слесарно­

го инструмента.

Система  в е н т и л я ц и и картера
(PCV)

Система PCV служит  д л я снижения

эмиссии в атмосферу углеводородных

соединений за счет вывода из двигате­

ля картерных газов. Продувка блока осу­

ществляется путем прогонки поступаю­

щего из воздухоочистителя свежего воз­

духа через картер, в котором он смеши­

вается с накопившимися испарениями

и прорвавшимися из камер сгорания га­

зами и выводится через клапан PCV во

впускной трубопровод.

К числу основных компонентов системы

относятся клапан PCV, фильтр продувки

и комплект вакуумных шлангов, соеди­

няющих перечисленные устройства с

двигателем.

С целью поддержания стабильности обо­

ротов холостого хода клапан PCV пере­

крывает поток продувки при глубоком

разрежении во впускном трубопроводе.

В случае нарушения исправности функ­

ционирования двигателя (как, например,

при изнашивании поршневых колец) си­

стема производит отвод избытка картер­

ных газов через вентиляционную трубку

обратно в воздухоочиститель.

Контроль состава отработавших
газов

См. также Главу «Органы управления и

приемы эксплуатации», Раздел 28.

С целью минимизации эмиссии в атмос­

феру токсичных составляющих с состав

системы выпуска отработавших газов

включен каталитический преобразова­

тель. Контроль осуществляется системой

управления закрытого типа. Обратная

связь с системой управления двигате­

лем организована посредством вмонти­

рованного в приемную трубу системы

выпуска лямбда-зонда.

Каталитический преобразователь явля­

ется компонентом систем снижения ток­

сичности отработавших газов, включен в

состав системы выпуска и служит для

снижения эмиссии в атмосферу токсич­

ных составляющих. На рассматриваемых

в настоящем Руководстве автомобилях

используются каталитические преобра­

зователи двух типов. Обычный окисли­

тельный преобразователь позволяет

снизить содержание в отработавших га­

зах углеводородов и монооксида угле­

рода. Трехфункциональный каталитичес­

кий преобразователь дополнительно

позволяет сократить эмиссию оксидов

азота (NO„).

Лямбда-зонд (кислородный датчик) от­

слеживает содержание кислорода в по­

токе отработавших газов. При контакте

молекул 0

2

 с чувствительным элемен­

том зонда датчик вырабатывает ампли­

тудный сигнал в зависимости от концен­

трации кислорода. Электронный модуль

системы управления двигателем непре­

рывно контролирует поступающие с

лямбда-зонда сигналы, в случае необхо­

димости выдавая команды на корректи­

ровку состава воздушно-топливной сме­

си за счет изменения продолжительно­

сти открывания инжекторов впрыска. На

рассматриваемых моделях автомобилей

используются два лямбда-зонда: первич­

ный расположен в выпускном коллекто­

ре двигателя, а вторичный - ниже ката-

Глава 4 Системы питания, управления двигателем,

выпуска и снижения токсичности отработавших газов

205

литлческого преобразователя. Путем
сравнения уровня содержания кислоро­

да на участках выпускного тракта выше

и ниже каталитического преобразовате­

ля система управления двигателем оп­

ределяет также эффективность функци­
онирования последнего.

Система улавливания топливных

испарений (EVAP)

Система аккумулирует скапливающиеся

в топливном баке испарения и обеспе­

чивает вывод их во впускной трубопро­
вод для сжигания в процессе нормаль­

ного функционирования двигателя.
Ниже описан общий принцип функцио­

нирования системы EVAP. Описываемая
конструкция не обязательно должна пол­
ностью соответствовать конструкции
системы, установленной на конкретном
автомобиле, однако принцип функциони­
рования является общим для всех мо­

делей.

В состав любой системы EVAP обяза­
тельно входит специальный адсорбер,
заполненный активированным углем, ко­
торый, собственно, и собирает в себе
топливные испарения. Способ вывода

испарений из адсорбера может варьи­

роваться в зависимости от конструкции
конкретной системы.

Крышка заливной горловины топливно­
го бака оборудована двухсторонним пре­

дохранительным клапаном. В случае от­

каза системы клапан обеспечивает от­
вод топливных испарений в атмосферу.

Другой запорный клапан (клапан ORVR)
установлен вблизи топливного бака и
обеспечивает регулировку отвода топ­
ливных испарений в угольный адсорбер
в зависимости от перепадов давления/

разрежения, связанных с изменением

температуры.

По пути к угольному адсорберу топлив­

ные испарения пропускаются через двух­
ходовой клапан и по вентиляционным
шлангам попадают в установленный в

двигательном отсеке угольный адсорбер,

где аккумулируются пока двигатель ав­
томобиля заглушён.

При запуске двигателя до момента про­

гревания его до определенной темпера­
туры запорный электромагнитный кла­
пан продувки адсорбера остается зак­
рытым. Из адсорбера топливные испа­
рения через диафрагменный клапан вы­

дуваются во впускной трубопровод, от­

куда поступают в камеры сгорания, где
выжигаются в процессе нормального

функционирования двигателя.
Топливный бак также обычно оборудо­

ван датчиком, отслеживающим измене­
ния давления в баке как во время сто­

янки, так и на ходу автомобиля.

Система рециркуляции

отработавших газов

С целью снижения эмиссии в атмосфе­
ру окислов азота (N0,) конструкция дви­
гателя предусматривает отвод части от­
работавших газов во впускной трубопро­
вод через клапан EGR. Такое подмеши­
вание отработавших газов к воздушно-

топливной смеси приводит к снижению

температуры ее сгорания.
Система состоит из клапана EGR, датчи­
ка степени открывания клапана EGR и
комплекта вспомогательных информаци­

онных датчиков. Управление системой
осуществляется электронным модулем

системы управления двигателя. Модуль
контролирует оптимальную степень от­
крывания клапана EGR  д л я любых усло­
вий функционирования двигателя. Спе­
циальный информационный датчик по­

стоянно отслеживает степень открыва­

ния клапана EGR, выдавая соответству­
ющие сигналы на модуль управления.

Электронное устройство сравнивает вхо­

дящую информацию датчика с опти­

мальной расчетной величиной, опреде­

ляемой по данным, поступающим от дру­

гих информационных датчиков и, в слу­

чае необходимости, производит требуе­

мую корректировку поступающего в дви­
гатель объема отработавших газов.

Глава 5 Системы электрооборудования двигателя

Содержание

1 Общая информация и меры предосторожности 209

Часть А: Системы зажигания/накаливания и

управления двигателем

2 Поиск неисправностей - общая информация и

предварительные проверки 210

3 Система бортовой самодиагностики OBD 211
4 Применение осциллографа для наблюдения

сигналов системы управления 212

5 Снятие и установка ЕСМ 216
6 Свечи, катушки и модуль зажигания -

общая информация 216

7 Угол опережения зажигания - общая информация ..216

8 Снятие и установка свечей накаливания 216

Часть В: Системы заряда и запуска

9 Аккумуляторная батарея - отключение, снятие

и установка, приобретение новой батареи 217

10 Проверка состояния и замена проводов батареи ... 218

11 Генератор - общая информация,

проверка, снятие и установка 218

12 Снятие и установка регулятора напряжения 221
13 Стартер - общая информация, снятие и установка . 221

Спецификации

Система зажигания (бензиновые модели)

Тип Электронная с прямым зажиганием

(без распределителя)

Порядок зажигания 1-3-4-2 (первый цилиндр

расположен со стороны привода ГРМ)

Система управления двигателем

Коды неисправностей OBD II, считываемые из памяти
модуля управления при помощи диагностического
сканера

Замечание: Контрольная лампа отказов (MIL) загорается в
случае возникновения неисправностей в системе.
Более подробную информацию по кодам для Вашей модели
Вы можете узнать на сайтах www.obdii.com, www.obd-2.com
и www.obd-2.de.

Информационное содержание разрядов кода OBD II

Пример: Р О 3 8 О

Слева-направо:

1 разряд

Р силовой агрегат

В кузов

С шасси

2 разряд (источник кода)

0 стандартный SAE

1 расширенный - задаваемый производителем

3 разряд (система)

0 система в целом

1 подмешивания воздуха (air/fuel induction)

2 впрыска топлива

3 система зажигания или пропуски зажигания
4 дополнительный контроль выпуска

(auxiliary emission control)

5 скорость автомобиля и управление холостым ходом
6 входные и выходные сигналы блока управления

7 трансмиссия

4,5 разряды Порядковый номер неисправности компонен­

та или цепи (00-99)

Основные коды неисправности силового агрегата

РОООО Отсутствие кодов неисправностей в памяти сис­

темы

Р0100 Неисправность в цепи датчика измерения массы

воздуха (MAF)

Р0101 Нарушение исправности функционирования MAF
Р0102 Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика MAF

Р0103 Чрезмерно высокий уровень сигнала (замыкание

на «+») датчика MAF

Р0104 Перемежающаяся ошибка функционирования дат­

чика MAF

Р0105 Неисправность в цепи датчика абсолютного дав­

ления во впускном трубопроводе (MAP)

Р0106 Нарушение исправности функционирования MAP
Р0107 Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика MAP

Р0108 Чрезмерно высокий уровень сигнала (замыкание

на «+») датчика MAP

Р0109 Перемежающаяся ошибка функционирования дат­

чика MAP

Р0110 Неисправность в цепи датчика температуры вса­

сываемого воздуха (IAT)

Р0111 Нарушение исправности функционирования дат­

чика IAT

Р0112 Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика IAT

Р0113 Чрезмерно высокий уровень сигнала (замыкание

на «+») датчика IAT

Р0114 Перемежающаяся ошибка функционирования дат­

чика IAT

Р0115 Неисправность в цепи датчика температуры охлаж­

дающей жидкости (ЕСТ)

Р0116 Нарушение исправности функционирования дат­

чика ЕСТ

Р0117 Чрезмерно низкий уровень сигнала (замыкание на

«-*) датчика ЕСТ

Р0118 Чрезмерно высокий уровень сигнала (замыкание

на •+») датчика ЕСТ

Р0119 Перемежающаяся ошибка функционирования дат­

чика ЕСТ

Р0120 Неисправность в цепи датчика положения дрос­

сельной заслонки (TPS)

Р0121 Нарушена исправность функционирования датчи­

ка TPS

Р0122 Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика TPS

Р0123 Чрезмерно высокий уровень сигнала (замыкание

на«+») датчика TPS

Р0124 Перемежающаяся ошибка функционирования дат­

чика TPS

Р0130,0150 Неисправность в цепи предкаталитического

лямбда-зонда (правый ряд цилиндров на V-образ-

ном двигателе)

Г л а в а 5  С и с т е м ы  э л е к т р о о б о р у д о в а н и я  д в и г а т е л я

2 0 7

Р0135. Чрезмерно высокое напряжение в цепи подогрева Р0463

лямбда-зонда

Р0190,0191 Нарушена исправность функционирования Р0464

ТНВД/ датчика давления впрыска (на топливной Р

магистрали) Р0500

Р0192 Чрезмерно низкий уровень напряжения (замыка­

ние на «-») датчика давления впрыска Р0501

Р0193 Чрезмерно высокий уровень напряжения (замыка­

ние на « + ••) датчика давления впрыска Р0502

Р0194 Перемежающаяся ошибка функционирования дат­

чика давления впрыска Р0503

Р0195 Неисправность в цепи датчика температуры дви­

гательного масла

Р0196 Нарушена исправность функционирования датчи- P0505

ка температуры двигательного масла

Р0197 Чрезмерно низкий уровень сигнала (замыкание на Р0506

«-») датчика температуры двигательного масла

Р0198 Чрезмерно высокий уровень сигнала (замыкание

на «+») датчика температуры двигательного масла Р0507

Р0199 Перемежающаяся ошибка функционирования дат­

чика температуры двигательного масла

Р0200 Неисправность в цепи впрыска топлива Р0530
Р0201 + 0204 Неисправность в цепи инжектора цилиндра 1 -

4 соответственно Р0531

Р0215 Нарушение исправности функционирования запор­

ного электромагнитного клапана Р0532

Р0217 Перегрев двигателя

Р0219 Недопустимое превышение оборотов двигателя Р0533

Р0335 Неисправность в цепи датчика положения колен­

чатого вала (СКР) Р0534

Р0336 Нарушение исправности функционирования дат­

чика СКР Р0560

Р0337 Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика СКР Р0561

Р0338 Чрезмерно высокий уровень сигнала (замыкание

на •+») датчика СКР Р0562

Р0339 Перемежающаяся ошибка функционирования дат- Р0563

чика СКР Р0606

Р0340 Неисправность в цепи датчика положения распре- Р0650

делительного вала (СМР)

Р0341 Нарушение исправности функционирования дат- Р0654

чика СМР

Р0342 Чрезмерно низкий уровень сигнала (замыкание на Р0655

«-») датчика СМР

Р0343 Чрезмерно высокий уровень сигнала (замыкание Р0656

на «+») датчика СМР

Р0344 Перемежающаяся ошибка функционирования дат- Р0703

чика СМР

Р0351 Сигнал зажигания цилиндров 1 и 4 Р0704
Р0352 Сигнал зажигания цилиндров 2 и 3

Р0400 Отклонение от нормы интенсивности рециркуля- Р0725

ции отработавших газов (EGR)

Р0401 Чрезмерное ослабление потока EGR Р0726
Р0402 Чрезмерное усиление потока EGR

Р0403 Неисправность в цепи управляющего электромаг- Р0727

нитного клапана EGR Р0728

Р0404 Нарушение исправности функционирования управ­

ляющего электромагнитного клапана EGR Р1100

Р0410 Неисправность реле э/магнита системы подмеши­

вания дополнительного воздуха Р1110

Р0412 Неисправность в цепи клапана системы подмеши­

вания дополнительного воздуха Р1120

Р0440 Неисправность в цепи датчика положения клапана

рециркуляции отработавших газов (EGR) Р1125

Р0443 Неисправность в цепи клапана управления продув­

кой угольного адсорбера системы EVAP Р1173

Р0460 Неисправность в цепи датчика уровня топлива
Р0461 Нарушение исправности функционирования дат­

чика уровня топлива Р1180

Р0462 Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика уровня топлива Р1220

Чрезмерно высокий уровень сигнала (замыкание

на •+») датчика уровня топлива

Перемежающаяся ошибка функционирования дат­

чика уровня топлива

Неисправность в цепи датчика скорости автомобиля

(VSS)

Нарушение исправности функционирования дат­

чика VSS
Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика VSS
Чрезмерно высокий уровень сигнала (замыкание

на «+-) датчика VSS/перемежающая ошибка функ­

ционирования SS

Неисправность в цепи датчика IAC стабилизации

оборотов холостого хода

Неожиданное занижение частоты вращения дви­

гателя при срабатывании системы стабилизации

оборотов холостого хода

Неожиданное завышение частоты вращения дви­

гателя при срабатывании системы стабилизации

оротов холостого хода

Неисправность в цепи датчика давления хладагента

системы К/В

Нарушение исправности функционирования дат­

чика давления хладагента системы К/В

Чрезмерно низкий уровень сигнала (замыкание на

«-») датчика давления хладагента системы К/В

Чрезмерно высокий уровень сигнала (замыкание

на «+») датчика давления хладагента системы К/В

Разрядка (потеря хладагента) в охладительном

контуре системы К/В

Неисправность в системе бортового электропита­

ния

Нарушение стабильности напряжения бортового

электропитания
Занижение напряжения бортового электропитания

Завышение напряжения бортового электропитания

Отказ ЕСМ

Неисправность в цепи контрольной лампы отка­

зов (MIL)

Неисправность в цепи выходного сигнала оборо­

тов двигателя

Неисправность в цепи выходного сигнала конт­

рольной лампы перегрева двигателя

Неисправность в цепи выходного сигнала уровня

топлива

Неисправность в цепи датчика-выключателя поло­

жения педали ножного тормоза (ВРР)

Неисправность в цепи датчика-выключателя сцеп­

ления (СРР)

Неисправность в цепи датчика положение колен­

чатого вала (СКР)

Нарушение исправности функционирования дат­

чика СКР
Отсутствие сигнала датчика СКР

Перемежающаяся ошибка функционирования дат­

чика СКР

Нарушение исправности функционирования дат­

чика измерения массы воздуха (MAF)

Обрыв или короткое замыкание в цепи клапана

управления дросселем системы EGR

Нарушение исправности функционирования дат­

чика абсолютного давления в трубопроводе (MAP)

Нарушение исправности функционирования кла­

пана регулировки сброса турбокомпрессора

Активация системы защиты двигателя от перегре­

ва, температура масла/охлаждающей ждкости/топ-

лива

Нарушение исправности функционирования дат­

чика температуры топлива

Нарушение управления газораспределением сис­

темы впрыска
