Часть В:  С и с т е м ы  з а р я д а и  з а п у с к а

11.27 Кронштейн крепления генерато-

ра(3) (двигатель Z18XE)

1 Крепежные гайки кабелей электро­

проводки

2 Крепежные болты

26 Снимите натяжное устройство муль­

тиреберного ремня с опоры генерато­

ра.
27 Отпустите 2 крепежные гайки

 (см.

сопр. иллюстрацию) и отсоедините

подводящую электропроводку от гене­

ратора, выверните 3 крепежных болта и

снимите генератор вместе с кронштей­

ном крепления.
28 Установка производится в порядке,

обратном снятию. При этом втулка на­

тяжного устройства мультиреберного

ремня должна совпасть с отверстием в

опоре генератора.

Двигатель Z20LE(L/R/H)

29 Снимите мультиреберный ремень

(см. Главу 2).
30 Снимите крепежные скобы

 (см.

сопр. иллюстрацию) генератора, вы­

верните 2 крепежные гайки и отсоеди­

ните подводящую электропроводку от

генератора.

31 На

 моделях Astra необходимо вы­

вернуть 2 крепежных болта (3)  ( с м .

сопр. иллюстрацию) и снять генера­

тор по направлению вверх.
32 На

 моделях Zafira: Ослабьте болт

(см. иллюстрацию 11.30) крепления

генератора и подайте генератор назад.

Поднимите автомобиль подъемнике и

выверните 2 болта крепления опоры ге­

нератора. Опустите автомобиль, отсое­

дините топливопровод от опоры генера­

тора и снимите генератор.
33 Установка производится в обратном

порядке.

Двигатель Z22YH (Zafira)

34 Снимите мультиреберный ремень

(см. Главу 2). Замечание: Ремень сни­

мается снизу.
35 Рассоедините разъем электропро­

водки генератора, выверните 2 нижних

крепежных болта генератора, опустите

автомобиль и выверните 2 верхних кре­

пежных болта.
36 Отожмите шланг системы охлажде­

ния в сторону и снимите генератор по

направлению вверх.

37 Установка производится в обратном

порядке.

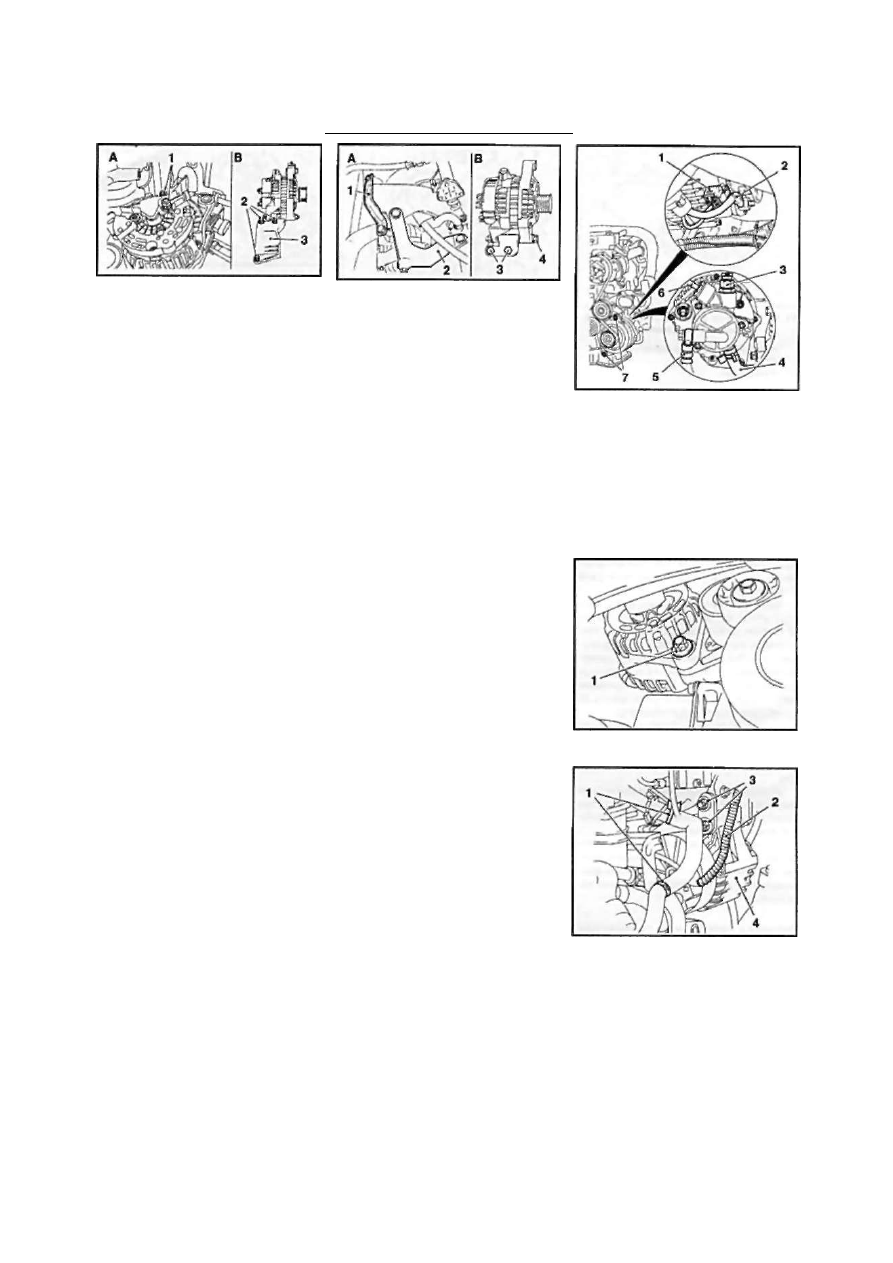

11.30 Крепление генератора (двигатель

Z20LE(L/R/H»

1,2 Крепежные скобы генератора

3 Крепежные болты опоры генератора

4 Крепежный болт

Двигатель Z13DTH

38 Снимите мультиреберный ремень

(см. Главу 2).
39 Отпустите 3 крепежные гайки и от­

соедините электропроводку от генера­

тора.
40 Выверните верхний и нижний кре­

пежные болты и снимите генератор.

41 Установка производится в обратном

порядке.

Двигатель Z17DT(L/H)

42 Снимите мультиреберный ремень

(см. Главу 2).

43 Снимите рожок клаксона (см. Главу

12).

44 Отсоедините вакуумный трубопрово­

ды

 (см. солр. иллюстрацию) тормоз­

ного усилителя и магнитного клапана от

вакуумного насоса, отсоедините от на­

соса.

45 Подставьте подходящую емкость под

вакуумный насос. Выверните полый болт

(см. иллюстрацию 11.44) и отсоеди­

ните подающий маслопровод от вакуум­

ного насоса, затем ослабьте хомут и от­

соедините маслосливной шланг.
46 Отпустите крепежную гайку  ( с м . ил­

люстрацию 11.44), отсоедините клем­

му (В+), а затем и разъем электропро­

водки  ( D + ) от генератора. Выверните 2

крепежных болта и снимите генератор.

47 Установка производится в порядке,

обратном порядку снятия. Перед подсо­

единением подающего маслопровода, не

забудьте заменить уплотнительное коль­

цо.

Двигатель Z19DT(L/H)

48 Снимите мультиреберный ремень

(см. Главу 2).

49 Выверните болт  ( с м . сопр. иллюс­

трацию) крепления генератора и опус­

тите автомобиль.
50 Извлеките корпус топливного филь­

тра из крепежного хомута и снимите

последний (см. Главу 4, Раздел 10).
51 Высвободите жгуты электропровод­

ки  ( с м .  с о л р . иллюстрацию) системы

управления двигателя и измерителя рас­

хода воздуха из крепежных хомутов, и

11.44 Крепление генератора (двигатель

Z17DT) - корпус вакуумного насоса

крепится на задней стороне генератора

1 Разьем электропроводки

2 Клемма В+

3 Вакуумный шланг тормозного

усилителя

4 Маслосливной шланг

5 Подающий маслопровод

6 Вакуумный трубопровод магнитного

клапана

7 Крепежные болты генератора

11.49 Крепежный  б о л т (1) генератора

(двигатель Z19DT(H))

11.51 Крепление генератора (4)

(двигатель Z19DT(H))

/ Хомуты крепления жгута электропро­

водки системы управления двигате­

лем

2 Жгут электропроводки измерителя

расхода воздуха

3 Верхние крепежные болты

рассоедините разъем электропроводки

измерителя.

Г л а в а 5  С и с т е м ы  э л е к т р о о б о р у д о в а н и я  д в и г а т е л я

221

12.3 Крепежные  б о л т ы (3) регулятора

напряжения - стрелкой показана

крышка щеткодержателей

52 Выверните 3 крепежных гайки и от­

соединить электропроводку от генера­

тора, затем выверните 2 верхних болта

(см. иллюстрацию 11.51) крепления

кронштейна и снимите генератор.
53 Установка производится в порядке,

обратном порядку снятия. Верхние кре­

пежные болты должны затягиваться пос­

ле установки мультиреберного ремня.

12 Снятие и установка

регулятора напряжения

1 Снимите генератор (см. Раздел 11).

2 Снимите с генератора крышку регу­

лятора. На

 моделях Zafira необходимо

вывернуть крепежный болт и 2 гайки на

задней стороне генератора и снять за­

щитную крышку.
3 Откройте крышку щеткодержателей

(см. сопр. иллюстрацию), выверните
3 крепежных болта и снимите регуля­

тор с генератора.
4 Установка производится в обратном

порядке.

13 Стартер - общая

информация, снятие и

установка

Общая  и н ф о р м а ц и я

1 Единственной задачей системы за­

пуска является обеспечение вращения

двигателя со скоростью, достаточной для

его запуска - примерно 300 об/мин.
2 Система запуска состоит из старте­

ра, аккумуляторной батареи, выключате­

ля зажигания, тягового реле и соедини­

тельной электропроводки.
3 Стартер представляет собой элект­

ромотор постоянного тока со смешан­

ным возбуждением и установленным

снаружи электромагнитным тяговым

реле. Стартер состоит из корпуса или

статора с обмотками возбуждения, яко­

ря с обгонной муфтой, крышки со щет­

кодержателями и тягового реле.
4 При включении стартера через об­

мотку тягового реле начинает протекать

ток от аккумуляторной батареи. Якорь

реле втягивается и контакты замыкают­

ся. Одновременно якорь реле через при­

водной рычаг обеспечивает выдвижение

шестерни с обгонной муфтой, при этом

ступица муфты поворачивается на вин-

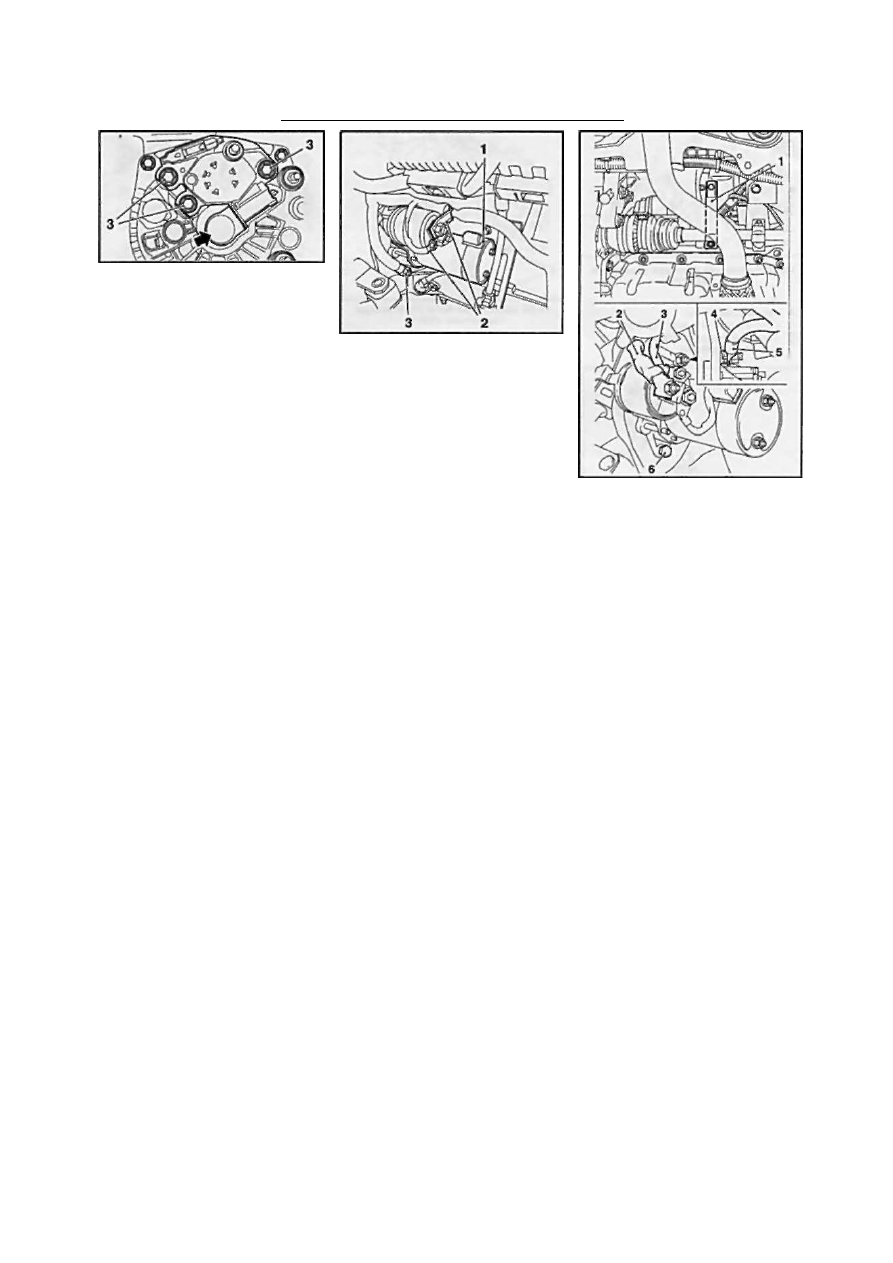

13.0 Стартер (1) (двигатель Z14XEP)

2 Крепежные гайки электропроводки
3 Гайка крепления кабеля заземления

товых шлицах вала якоря стартера и по­

ворачивает также и шестерню, что об­

легчает ввод последней в зацепление с

зубчатым венцом маховика. Через зам­

кнутые контакты тягового реле проходит

ток, питающий обмотки статора и якоря

и якорь стартера начинает вращаться

вместе со ступицей и обгонной муфтой.
5 После запуска двигателя частота

вращения шестерни превышает частоту

вращения якоря стартера. В этом слу­

чае обгонная муфта свободно провора­

чивается, и крутящий момент не пере­

дается от маховика двигателя на вал яко­

ря стартера. После отпускания ключа

зажигания цепь питания обмоток тяго­

вого реле через выключатель зажигания

размыкается, якорь тягового реле пружи­

ной отжимается в исходное положение,

контакты реле размыкаются и шестерня

привода выходит из зацепления с зуб­

чатым венцом маховика.

6 Стартер с втягивающим реле распо­

ложен параллельно коленчатому валу

двигателя и закреплен на силовом аг­

регате.
7 При проведении ТО необходимо

обеспечить безукоризненное соедине­

ние электропроводки, удалить следы кор­

розии зажим и смазать клеммы специ­

альной смазкой.

Снятие и установка

Двигатель Z14XEP

8 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Раздел 9).

9 Поднимите автомобиль на подъем­

нике, отпустите гайку

 (см. сопр. иллю­

страцию) и отсоедините кабель зазем­

ления на «массу».

10 Отпустите крепежные гайки

 (см.

иллюстрацию 13.9) и отсоедините

электропроводку от стартера, затем вы­

верните 2 крепежных болта и снимите

стартер.

11 Установка производится в обратном

порядке.

13.13 Крепление стартера (двигатель

Z18XE)

1 Защитная скоба

2,3 Кабеля подводящей электропроводки

стартера

4 Верхняя крепежная гайка

5 Кабель заземления

6 Нижний крепежный болт

Двигатель Z18XE

12 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Раздел 9) и поднимите автомобиль

на подъемнике.

13 Снимите защитную скобу

 (см. сопр.

иллюстрацию) приемной трубы систе­

мы выпуска отработавших газов.

14 Отпустите 2 крепежные гайки

 (см.

иллюстрацию 13.13) и отсоедините

подводящую электропроводку от стар­

тера, а так же кабель заземления.

15 Отпустите верхнюю гайку крепления

гайку и нижний крепежный болт (см.

иллюстрацию 13.13) и снимите стар­

тер.

16 Установка производится в обратном

порядке.

Двигатель Z16XEP

17 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Раздел 9).

18 Отсоедините вакуумный шланг

 (см.

сопр. иллюстрацию), выверните 2 бол­

та и снимите опору впускного воздухо­

вода, затем отпустите гайки и отсоеди­

ните кабели электропроводки.

19 Отсоедините кабель заземления

 (см.

иллюстрацию 13.18), выверните 2 кре­

пежных болта и снимите стартер.

20 Установка производится в обратном

порядке.

222

Ч а с т ь В:  С и с т е м ы  з а р я д а и  з а п у с к а

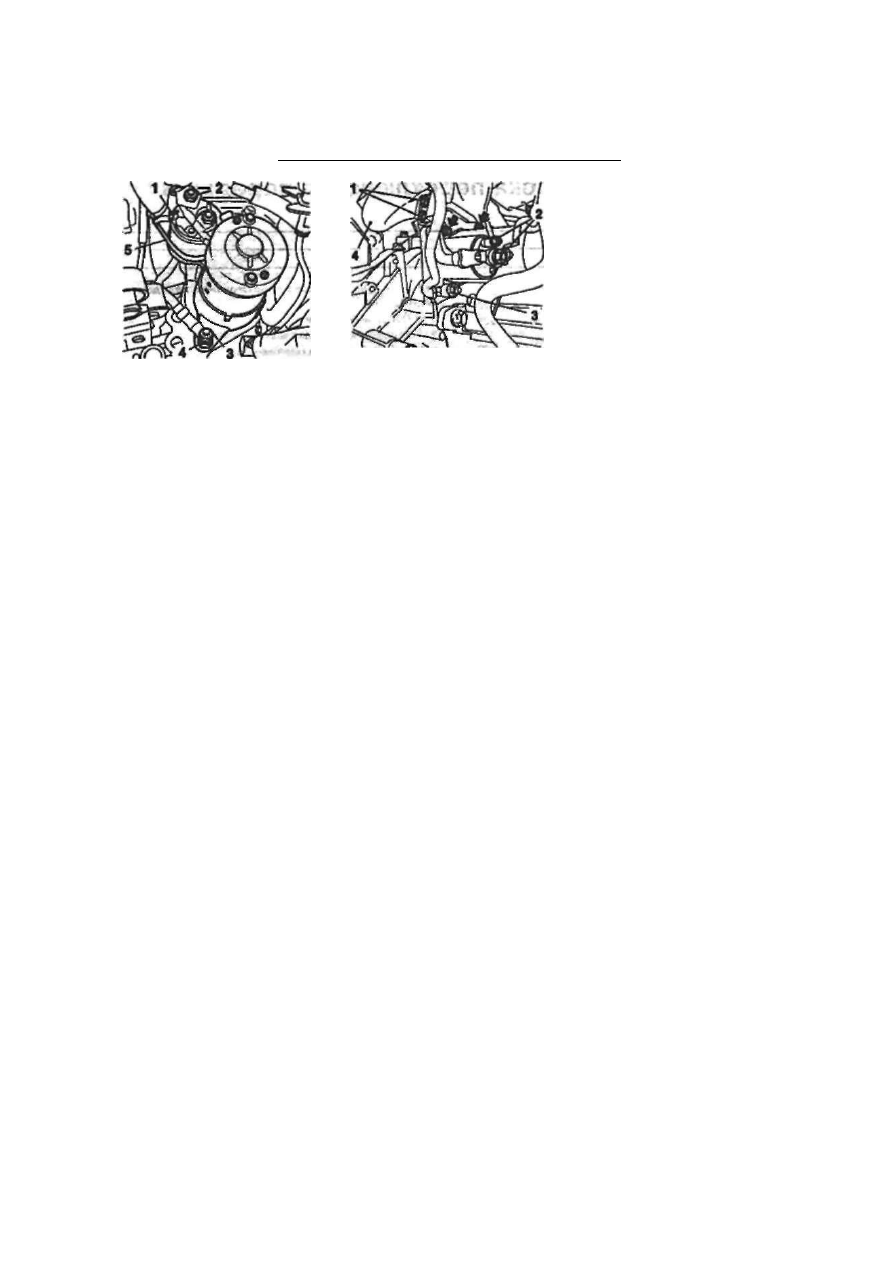

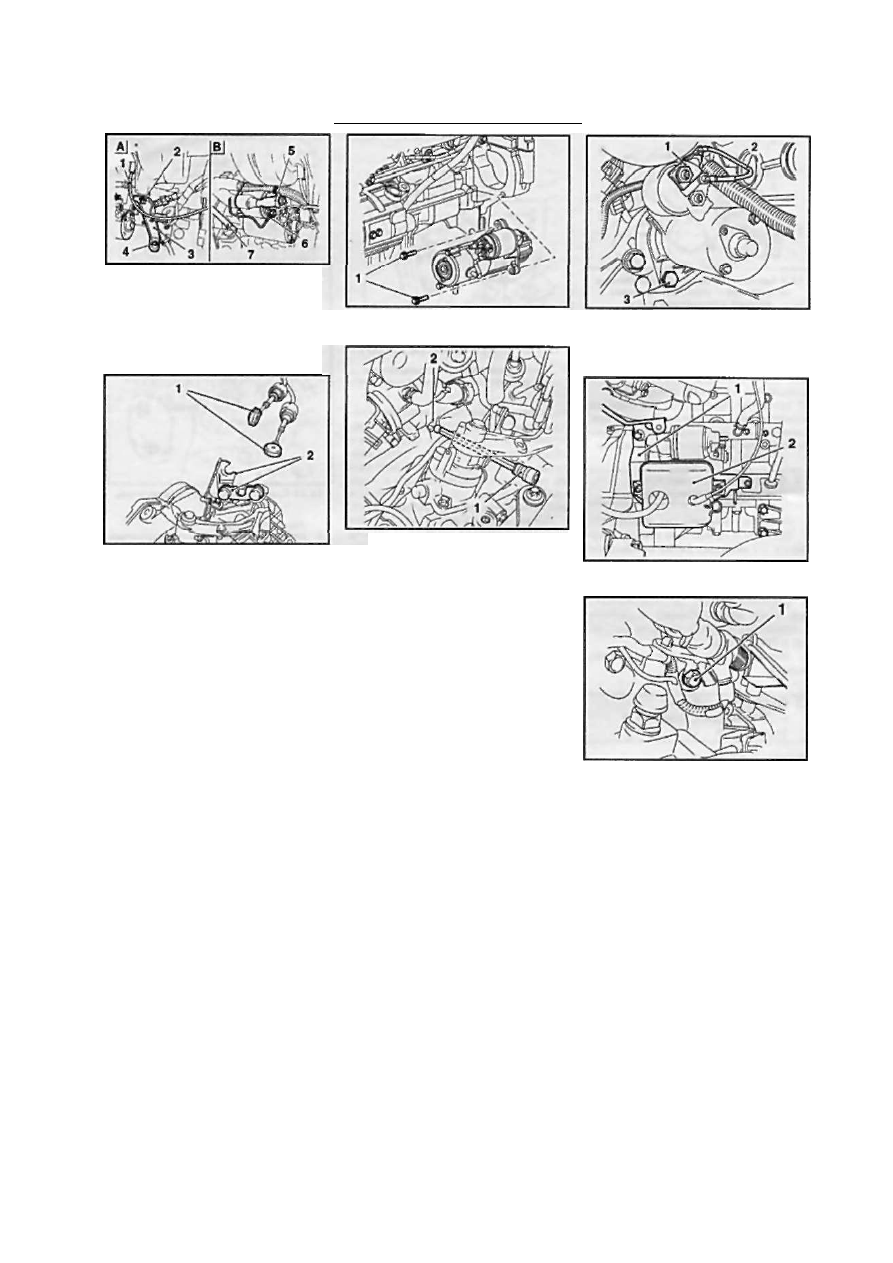

13.18 Крепление стартера (двигатель

Z16XEP)

1 Вакуумный шланг

2,4 Крепежные болты

3 Опора впускного воздуховода

5,6 Кабели электропроводки

7 Кабель заземления

13.23 Крепежные боты (1) стартера

(двигатель Z22YH)

13.30 Скобы (2) держателя наконечни­

ков (1) троссов

Двигатель Z22YH (Zafira)

21 Отсоедините провод от отрицатель­

ной клеммы батареи (см. Раздел 9) и

поднимите автомобиль на подъемнике.
22 Отпустите 2 гайки и отсоединить ка­

бели электропроводки от стартера.
23 Выверните 2 крепежных болта  ( с м .

с о л р . иллюстрацию) и снимите стар­

тер.
24 Установка производится в обратном

порядке.

Двигатель Z20LE(L/R/H)

25 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Раздел 9).
26 Выверните 2 крепежных болта и от­

соедините скобу крепления вакуумного

ресивера от впускного воздуховода и от

блока двигателя. Замечание: Ресивер

крепится в задней верхней части блока

цилиндров.
27 Отпустите 2 гайки и отсоединить ка­

бели

 (см. сопр. иллюстрацию) элект­

ропроводки от стартера, выверните 2

крепежных болта и снимите стартер.

Замечание: Болты имеют различную

длину - верхний болт крепления длин­

нее.
28 Установка производится в обратном

порядке.

13.31 Специальный ключ (1)  д л я

верхнего крепежного болта (2)

стартера

Двигатель Z13DTH

29 Снимите аккумуляторную батарею с

поддоном (см. Раздел 9).
30 Рожковым ключом отожмите наконеч­

ники

 (см. сопр. иллюстрацию) тросов

из шаровых соединений на коробке пе­

редач. На сервисной станции Opel для

этого используют специальное приспо­

собление (рычаг) Оре1-КМ-6042. Оття­

ните назад фиксаторы и извлеките на­

конечники из скоб держателя и отведи­

те их в сторону, соблюдайте осторож­

ность наконечники и тросы не должны

перекручиваться, растягиваться или пе­

регибаться.
31 Специальным длинным ключом

 (см.

сопр. иллюстрацию) выверните верх­

ний болт крепления стартера, а затем

поднимите автомобиль на подъемнике.
32 Отсоедините 2 шланга от вакуумно­

го ресивера

 (см. сопр. иллюстрацию).

33 Отпустите гайку и отсоединить ка­

бель заземления от стартера, выверни­

те 2 болта и снимите вакуумный реси­

вер с опорой

 (см. иллюстрацию

13.32).

34 Отпустите 2 гайки и отсоединить ка­

бели электропроводки от стартера, вы­

верните нижний болт крепления старте­

ра и снимите стартер.
35 Установка производится в порядке,

обратном порядку снятия. Нижний болт

крепления стартера следует затягивать

после затягивания верхнего болта.

13.27 Крепление стартера (двигатель

Z20LE(L/R/H))

1,2 Кабели электропроводки

3 Нижний крепежный болт

13.32 Опора (1) вакуумного ресивера

(2)

13.37 Верхний крепежный болт (1)

стартера

Двигатель Z17DT(L/H)

36 Снимите аккумуляторную батарею и

поддон батареи (см. Раздел 9).

37 Выверните верхний крепежный болт

(см. сопр. иллюстрацию) стартера из

корпуса коробки передач. Замечание:

Стартер расположен в задней части бло­

ка двигателя.
38 Поднимите автомобиль на подъем­

нике и снимите защиту картера (см. Гла­

ву 2).

39 Отсоедините сливной шланг масля­

ного фильтра от блока двигателя, осла­

бив хомут крепления.

40 Отсоедините стяжку (см. сопр. ил­

люстрацию), выверните крепежный болт

и гайку и отсоедините кабели электро­

проводки стартера.

41 Отпустите гайку крепелния кабеля

заземления  ( с м . иллюстрацию 13.40),

ГЛАВА 8 СМЕТАМИ ЕЛЕВТРООВОРУДОВАИИЯ ДВИГАТЕЛЯ

223

13.40 КРИЯ—ИШ

 схарпрт

  Ь Р И Т Т

Z170T(VH))

Г Болг КРЕПЛЕНИЯ  « в а л я электропро­

водки

2 Гяйез крепления кабеля электропро­

вод**

3 Гайка крепления кабеля заземления

4 Нижний болт крепления стартера

5 Стяжка стартера

выверните нижний крепежный болт и
снимите стартер.

42 Установка производится в обратном

порядка. .. .

Двигатель Z19DT(L/H)

43 Отсоедините провод от отрицатель­
ной клеммы аккумуляторной батареи

(см. Раздел 9).

44 Снимите крышку двигателя, а на мо­

делях Zmfkm, оборудованных двягатв*

IZ10DT/Z19DTL, снимите также ре­

шетку обтекателя и крышку задней пе­

реборки двигательного отсека (см. Гла­

ву 11).
45 Высвободите шланг few. сопр. ил­

люстрацию) системы охлаждения из

держателя, отпустите 2 гайки и отсое­

дините держатель жгута электропровод­

ки, отведите жгут а сторону.
46 Отгтустите 2 гайки (см. иллюстра­

цию 13.46) и отсоедините кабели элек­

тропроводки от стартера, затем вывер­

ните 2 верхних болта крепления старте­

ра.
47 Поднимите автомобиль на подъем­

нике и снимите защиту картера (см. Гла­

ву 2), uinyciHiB крепежную гайку и от­

соедините кабель заземления, выверни­

те нижний крепежный болт и снимите

стартер.

48 Установка производится в обратном

порядке.

ПРОВЕРКА ОООТОЯИИЯ И
ВОССТАЖТПЕЛЬНМЙ РЕМОНТ

с т а р т е р а

49 Выполнение подробной диагностики

состояния и восстановительного ремон­

та стартера следует поручить специали­

стам автосервиса, - предварительно удо­

стоверьтесь, что стоимость ремонта не

превысить цену на' новый стартер.

13.45 КРЕПЛЕНИЕ СТАРТЕРА (ДВИГ Z19DT L/H) СТРЕЛКАМИ ПОКАЗАНЫ ВЕРХНИЕ КРЕПЕЖНЫЕ БОЛТЫ

1 Гайки крепления держателя жгута

электропроводки

2 Гайки крепления кабелей электро­

проводки

3 Гайка крепления кабеля заземления

4 Шланг системы охлаждения
