Ч а с т ь  А :  С и с т е м ы  з а ж и г а н и я / н а к а л и в а н и я и  у п р а в л е н и я  д в и г а т е л е м

считывания базы данных (DLC). Диагно­
стический разьем расположен на цент­

ральной консоли. На

 моделях Astra для

освобождения доступа к разъему необ­
ходимо снять декоративную крышку под
рычагом стояночного тормоза

 (см. ил­

люстрацию 3.2а), на моделях Zafira

снять крышку основания рычага пере­
ключения передач (см. Главу 11), а если
консоль оборудована пепельницей - из­
влечь пепельницу (см. Главу «Органы

управления и приемы эксплуатации»,

Раздел 17)

 (см. иллюстрацию 3.2Ь).

3 Перед подключением диагностичес­

ких приборов необходимо убедиться в

исправности и полноте заряда аккуму­
ляторной батареи и выполнить другие
проверки, приведенные в Главе 4, Раз­

дел 13.

4 Снятие информации производится
при помощи диагностического оборудо­
вания

 (см. сопр. иллюстрацию). Сле­

дует помнить, что, как правило, такое обо­

рудование рассчитано на конкретную
модель или модельный ряд автомоби­

лей, изменение системы управления хотя

бы на один элемент ведет к изменению
всех электрических схем.
5 Некоторые производители наладили
выпуск сканеров, предназначенных для
использования механиками-любителями
в домашних условиях. - спрашивайте в
магазинах автомобильных аксессуаров.
На сервисных станциях может исполь­

зоваться дорогостоящий специализиро­

ванный диагностический компьютер, спе­
циально разработанный для полной ди­

агностики большинства систем совре­

менных автомобилей. Диагностические

сканеры и компьютеры позволяют счи­
тывать и распечатать диагностические
коды, а также хранящиеся в памяти мо­

дуля управления принципиальные схе­

мы электрооборудования (если таковые
заложены), программировать противо­
угонную систему, наблюдать сигналы в
цепях предохранителей в реальном мас­
штабе времени.
6 При выявлении неисправности ЕСМ
выдает команду на включение вмонти­
рованной в приборный щиток конт­
рольной лампы «Проверьте двигатель»,
называемой также индикатором отказов

(MIL). Одновременно прибор управления

переключается на аварийный режим.
Лампа будет продолжать гореть до тех

пор, пока память системы самодиагнос­

тики не будет очищена от занесенных в
нее кодов выявленных неисправностей

(см. ниже).

7 Считывание данных системы OBD-II
производится при помощи специально­
го сканера ТЕСН-2

 (см. иллюстрацию

3.4), подключаемого к 16-контактному

диагностическому разъему (DLC) по­

средством адаптера - действуйте в со­
ответствии с указаниями меню прибо­
ра. Перечень кодов основных неисправ­
ностей силового агрегата приведен в
Спецификациях в начале настоящей Гла­
вы. При помощи того же сканера осу­
ществляется и очистка памяти процес­

сора. Выполнение процедур считывания
кодов DTC и очистки памяти ЕСМ реко­
мендуется поручить специалистам СТО.
8 На обслуживание компонентов сис­

тем управления двигателем/снижения
токсичности отработавших газов распро­

страняются особые гарантийные обяза­

тельства с продленным сроком  д е й ­
ствия. Не следует предпринимать попы­
ток самостоятельного выполнения диаг­

ностики отказов ЕСМ или замены ком­
понентов системы, до выхода сроков

данных обязательств, - за получением

информации обращайтесь к представи­
телям компании Opel.

4 Применение осциллографа

д л я наблюдения сигналов

системы управления

Замечание: Приведенный ниже мате­

риал носит лишь описательный характер
и не привязан ни к какой конкретной
марке или модели автомобиля.

О б щ а я информация

1 Цифровые мультиметры отлично

подходят для проверки электрических
цепей, находящихся в статическом состо­

янии, а также для фиксации медленных

изменений отслеживаемых параметров.
При проведении же динамических про­
верок, выполняемых на работающем дви­

гателе, а также при выявлении причин
спорадических сбоев совершенно неза­

менимым инструментом становится ос­
циллограф.

2 Некоторые осциллографы позволяют
сохранять осциллограммы во встроен­
ном модуле памяти с последующим вы­
водом результатов на печать или пере­
качкой их на носитель персонального
компьютера уже в стационарных усло­
виях.
3 Осциллограф позволяет наблюдать
периодические сигналы и измерять на­
пряжение, частоту, ширину (длитель­
ность) прямоугольных импульсов, а так­
же уровни медленно меняющихся напря­
жений. Осциллограф может быть исполь­
зован при выполнении следующих про­
цедур:

a) Выявления сбоев нестабильного
характера;
b) Проверки результатов произве­

денных исправлений;

c) Мониторинга активности лямбда-
зонда системы управления двигателя,
оборудованного каталитическим пре­
образователем;

d) Анализа вырабатываемых лямбда-
зондом сигналов, отклонение парамет­
ров которых от нормы является безус­
ловных свидетельством нарушения ис­
правности функционирования системы
управления в целом. С другой стороны,
правильность формы выдаваемых дат­

чиком импульсов может служить надеж­

ной гарантией отсутствия нарушений в
системе управления.

4 Надежность и простота эксплуатации

современных осциллографов не требу­
ют от оператора никаких особых специ­
альных знаний и опыта. Интерпретация
полученной информации может быть

легко произведена путем элементарно­

го визуального сравнения снятых в ходе
проверки осциллограмм с приведенны­
ми ниже временными зависимостями,

типичными для различных датчиков и

исполнительных устройств автомобиль­

ных систем управления.

П а р а м е т р ы  п е р и о д и ч е с к и х
с и г н а л о в

5 Каждый, снимаемый при помощи ос­
циллографа сигнал, может быть описан
при помощи следующих основных пара­
метров (см. сопр. иллюстрацию).

a) Амплитуда: Разность макси­

мального и минимального напряжений
(В) сигнала в пределах периода;

b) Период: Длительность цикла
сигнала (мс);
c) Частота: Количество циклов в
секунду (Гц);
d) Ширина: Длительность прямоу­
гольного импульса (мс, мкс);
e) Скважность: Отношение перио­

да повторения к ширине (В зарубеж­

ной терминологии применяется обрат­
ный скважности параметр называемый

рабочим циклом, выраженный в %);

I) Форма сигнала: Последова­

тельность прямоугольных импульсов,

единичные выбросы, синусоида, пило­
образные импульсы, и т.п.

6 Обычно характеристики неисправно­

го устройства сильно отличаются от эта­

лонных, что позволяет опытному опера­
тору легко и быстро выявить отказавший
компонент путем анализа соответству­
ющей осциллограммы.
7 Сигналы постоянного тока - ана­

лизируется только напряжение сигнала

(см. сопр. иллюстрации).
8 Сигналы переменного тока - ана­

лизируются амплитуда, частота и форма

сигнала (см. сопр. иллюстрацию).
9 Частотно-модулированные сигна­

лы - анализируются амплитуда, частота,

форма сигнала и ширина периодичес­
ких импульсов (см.  с о л р . иллюстра­

ции).

10  С и г н а л ы ,  м о д у л и р о в а н н ы е по

ширине импульса (ШИМ) - анализи­
руются амплитуда, частота, форма сиг­
нала и скважность периодических им­
пульсов (см.  с о л р . иллюстрации).

11 Форма выдаваемого осциллографом

сигнала зависит от множества различ­

ных факторов и может в значительной
мере изменяться.

12 В виду сказанного, прежде чем при­

ступать к замене подозреваемого ком­

понента в случае несовпадения формы
снятого диагностического сигнала с эта­

лонной осциллограммой, следует тща­

тельно проанализировать полученный
результат (см. сопр. иллюстрации).

Г л а в а 5  С и с т е м ы  э л е к т р о о б о р у д о в а н и я  д в и г а т е л я

213

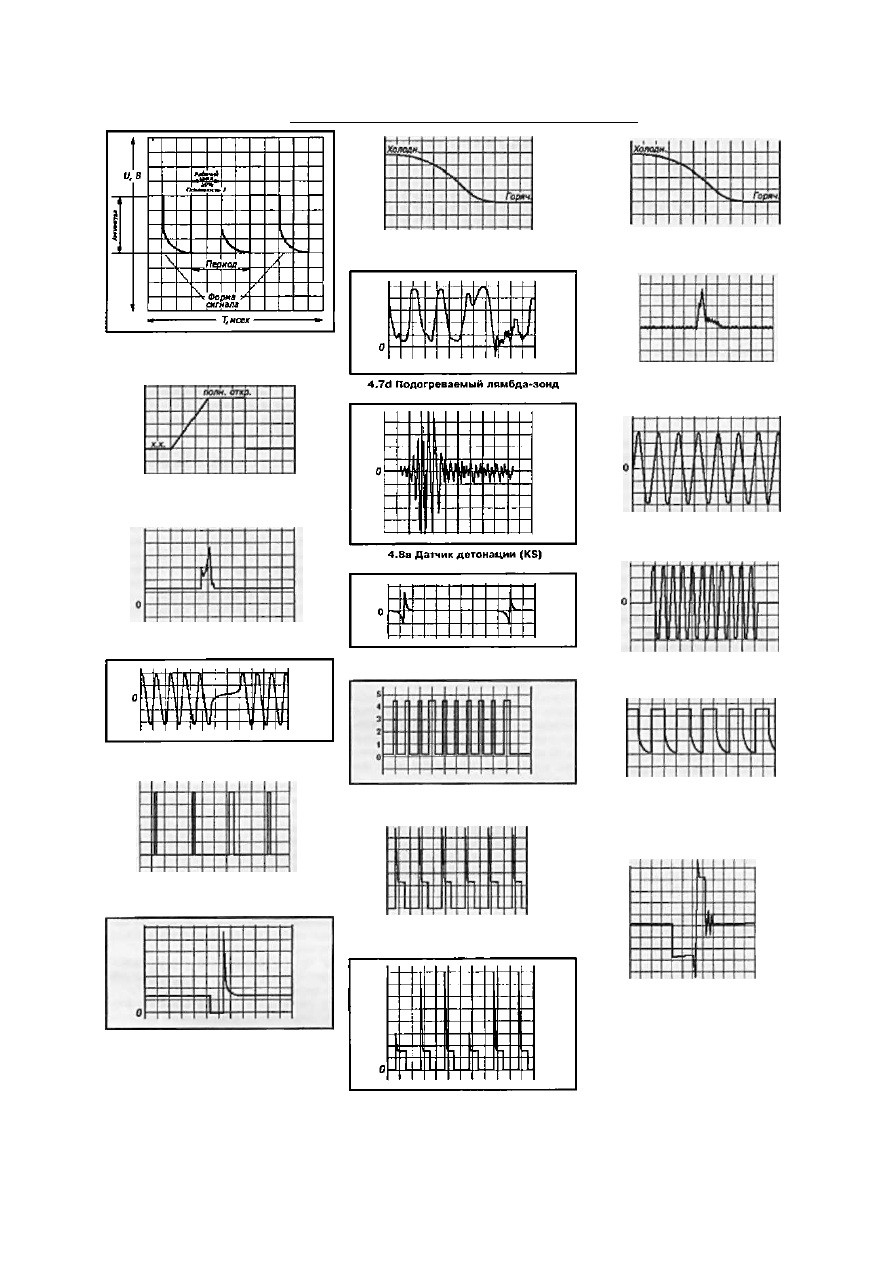

4.5 Характеристики произвольного

периодического сигнала

4.7с Датчик положения  д р о с с е л ь н о й

заслонки (TPS)

4.71 Измеритель массы воздуха (MAF)

4.9а Индуктивный датчик положения

коленчатого вала (СКР)

4.9d Работающие на  э ф ф е к т е  Х о л л а

датчики оборотов и положения валов

4.10а Инжекторы топлива

4.7а Датчик температуры охлаждаю­

щей  ж и д к о с т и  д в и г а т е л я (ЕСТ)

4.9Ь Индуктивный датчик положения

распределительного вала (СМР)

4.9е Оптические  д а т ч и к и оборотов и

положения валов

4.10b Устройства стабилизации

оборотов  х о л о с т о г о  х о д а (IAC)

4.10d Электромагнитный клапан

продувки угольного адсорбера (EVAP)

4.7b Датчик температуры всасываемо­

го воздуха (IAT)

4.7е Измеритель объемного расхода

потока воздуха (VAF)

4.8Ь Индуктивный датчик оборотов

д в и г а т е л я

4.9с Индуктивный датчик скорости

движения автомобиля (VSS)

4.91 Цифровые датчики термометри­

ческого измерения массы воздуха

(MAF) и абсолютного давления во

впускном трубопроводе (MAP)

4.10с Первичная обмотка катушки

зажигания

214

Ч а с т ь  А :  С и с т е м ы  з а ж и г а н и я / н а к а л и в а н и я и  у п р а в л е н и я  д в и г а т е л е м

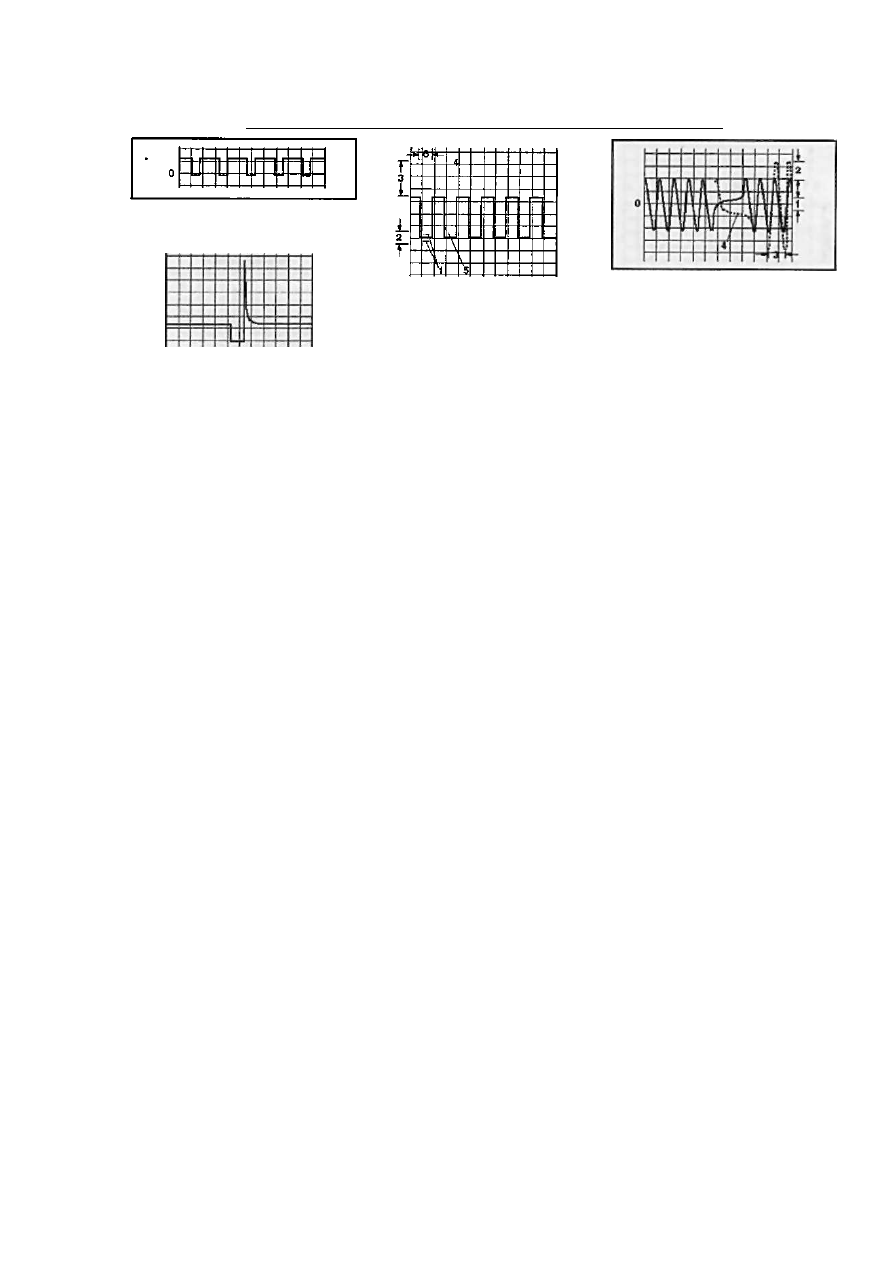

4.10е Клапаны системы рециркуляции

отработавших газов (EGR)

4.28 Импульс управления открывани­

ем инжектора топлива

Напряжение

13 Нулевой уровень эталонного сигна­

ла нельзя рассматривать в качестве аб­

солютного опорного значения, - «ноль-

реального сигнала, в зависимости от кон­

кретных параметров проверяемой цепи,

может оказаться сдвинутым относитель­

но эталонного ([1] - см. иллюстрацию

4.12а) в пределах определенного допу­

стимого диапазона.

14 Полная амплитуда сигнала зависит от

напряжения питания проверяемого конту­

ра и также может варьироваться в опре­

деленных пределах относительно эталон­

ного значения ([3] - см. иллюстрацию

4.12а и [2] - см. иллюстрацию 4.12Ь).

15 В цепях постоянного тока пределы

напряжения сигнала соотвествуют напря­

жению питания. В качестве примера мож­

но привести цепь системы стабилизации

оборотов холостого хода (IAC), сигналь­

ное напряжение которой никак не изме­

няется с изменением оборотов двигате­

ля.

16 В цепях переменного тока амплиту­

да сигнала уже однозначно зависит от

частоты срабатывания источника сигна­

ла, так, амплитуда сигнала, выдаваемого

датчиком положения коленчатого вала

(СКР) будет увеличиваться с повыше­

нием оборотов двигателя.

17 В виду сказанного, если амплитуда

снимаемого при помощи осциллографа

сигнала оказывается чрезмерно низкой

или высокой (вплоть до обрезания верх­

них уровней), достаточно лишь переклю­

чить рабочий диапазон прибора, перейдя

на соответствующую шкалу измерения.

18 При проверке оборудования цепей с

электромагнитным управлением (напри­

мер, система IAC) при отключении пита­

ния могут наблюдаться броски напряже­

ния ([4] - см. иллюстрацию 4.12а), ко­

торые при анализе результатов измере­

ния можно спокойно игнорировать.

19 Не следует беспокоиться также при

появлении таких деформаций осциллог­

раммы, как скашивание нижней части

переднего фронта прямоугольных им­

пульсов ([5] - см. иллюстрацию 4.12а),

4.12а Цифровой сигнал

если, конечно, сам факт выполаживания
фронта не является признаком наруше­
ния исправности функционирования про­
веряемого компонента.

Частота

20 Частота повторения сигнальных им­

пульсов зависит от рабочей частоты ис­

точника сигналов.
21 Форма снимаемого сигнала может

быть отредактирована и приведена к

удобному для анализа виду путем пере­

ключения на осциллографе масштаба

временной развертки изображения.
22 При наблюдении сигналов в цепях

переменного тока временная развертка

осциллографа зависит от частоты источ­

ника сигнала ([3] - см. иллюстрацию

4.12Ь), определяемой оборотами двига­

теля.
23 Как уже говорилось выше, для при­

ведения сигнала к удобочитаемому виду

достаточно переключить масштаб вре­

менной развертки осциллографа.
24 В некоторых случаях осциллограмма

сигнала оказывается развернутой зер­

кально относительно эталонной зависи­

мости, что объясняется реверсивностью

полярности подключения соответствую­

щего элемента и, при отсутствии запре­

та на изменение полярности подключе­

ния, может быть проигнорировано при

анализе.

Типичные  с и г н а л ы компонентов

с и с т е м  у п р а в л е н и я  д в и г а т е л е м

25 Современные осциллографы обычно

оборудованы лишь двумя сигнальными

проводами вкупе с набором разнообраз­

ных щупов, позволяющих осуществить

подключение прибора практически к

любому устройству.
26 Красный провод подключен к поло­

жительному полюсу осциллографа и

обычно подсоединяется к клемме элек­

тронного модуля управления (ЕСМ). Чер­

ный провод следует подсоединять к на­

дежно заземленной точке (массе).

Топливные инжекторы

27 Управление составом воздушно-топ­

ливной смеси в современных автомо­

бильных электронных системах впрыска

топлива осуществляется путем своевре-

4.12Ь Аналоговый сигнал

менной корректировки длительности

открывания электромагнитных клапанов

инжекторов.

28 Длительность пребывания инжекто­

ров в открытом состоянии определяет­

ся продолжительностью вырабатывае­

мых модулем управления электрических

импульсов, подаваемых на вход электро­

магнитных клапанов. Продолжительность

импульсов измеряется в миллисекундах

и обычно не выходит за пределы диапа­

зона 1 + 14 мс. Типичная осциллограм­

ма управляющего срабатыванием инжек­

тора импульса представлена

 на сопр.

иллюстрации.
29 Часто на осциллограмме можно на­

блюдать также серию коротких пульсаций,

следующих непосредственно за иниции­

рующим отрицательным прямоугольным

импульсом и поддерживающих электро­

магнитный клапан инжектора в открытом

состоянии, а также резкий положитель­

ный бросок напряжения, сопровождаю­

щий момент закрывания клапана.
30 Исправность функционирования ЕСМ

может быть легко проверена при помо­

щи осциллографа путем визуального

наблюдения изменений формы управля­

ющего сигнала при варьировании рабо­

чих параметров двигателя. Так, длитель­

ность импульсов при проворачивании

двигателя на холостых оборотах должна

быть несколько выше, чем при работе

агрегата на низких оборотах. Повыше­

ние оборотов двигателя должно сопро­

вождаться соответственным увеличени­

ем времени пребывания инжекторов в

открытом состоянии. Данная зависи­

мость особенно хорошо проявляется при

открывании дроссельной заслонки ко­

роткими нажатиями на педаль газа.

31 При помощи тонкого щупа из при­

лагаемого к осциллографу набора под­

соедините красный провод прибора к

инжекторной клемме ЕСМ системы уп­

равления двигателем. Щуп второго сиг­

нального провода (черного)осциллогра­

фа надежно заземлите.
32 Проанализируйте форму считывае­

мого во время проворачивания двигате­

ля сигнала.
33 Запустив двигатель, проверьте фор­

му управляющего сигнала на холостых

оборотах.
34 Резко нажав на педаль газа, подни­

мите частоту вращения двигателя до

3000 об/мин, - продолжительность уп­

равляющих импульсов в момент акселе­

рации должна заметно увеличиться, с

С

Г л а д а 5  С и с т е м ы  э л е к т р о о б о р у д о в а н и я  д в и г а т е л я

215

да.

последующей стабилизацией на уровне

равном, или чуть меньшем свойственно­

му оборотам холостого хода.
35 Быстрое закрывание дроссельной

заслонки должно приводить к спрямле­

нию осциллограммы, подтверждающему

факт перекрывания инжекторов (для си­

стем с отсеканием подачи топлива).
36 При холодном запуске двигатель

нуждается в некотором обогащении воз­

душно-топливной смеси, что обеспечи­

вается автоматическим увеличением

продолжительности открывания инжек­

торов. По мере прогрева длительность

управляющих импульсов на осциллог­

рамме должна непрерывно сокращать­

ся, постепенно приближаясь к типично­

му для холостых оборотов значению.
37 В системах впрыска, в которых не

применяется инжектор холодного запус­

ка, при холодном запуске двигателя ис­

пользуются дополнительные управляю­

щие импульсы, проявляющиеся на осцил­

лограмме в виде пульсаций переменной

длины.

38 В приведенной ниже таблице пред­

ставлена типичная зависимость длитель­

ности управляющих импульсов открыва­

ния инжекторов от рабочего режима дви­

гателя.

Состояние

двигателя

Длительность

управляющего

импульса, мс

Холостые обороты

15-5

2000 . 3000 об/мин

1.1  . 3 5

Полный ГАЗ

8.2.3.5

Индуктивные датчики

39 Запустите двигатель и сравните ос­

циллограмму, снимаемую с выхода ин­

дуктивного датчика с приведенной

 на

сопр. иллюстрации эталонной.
40 Увеличение оборотов двигателя дол­
жно сопровождаться увеличением амп­
литуды вырабатываемого датчиком им­

пульсного сигнала.

Электромагнитный клапан
стабилизации оборотов холостого

хода (IAC)

41 В автомобилестроении используют­
ся электромагнитные клапаны IAC мно­

жества различных типов, выдающих сиг­
налы также различной формы.

42 Общей отличительной чертой всех

клапанов является тот факт, что скваж­

ность сигнала должна уменьшаться с

возрастанием нагрузки на двигатель, свя­

занной с включением дополнительных

потребителей мощности, вызывающих

понижение оборотов холостого хода.

43 Если скважность осциллограммы из­

меняется с увеличением нагрузки, од­

нако при включении потребителей име­

ет место нарушение стабильности обо­

ротов холостого хода, проверьте состо­

яние цепи электромагнитного клапана, а

также правильность выдаваемого ЕСМ

командного сигнала.

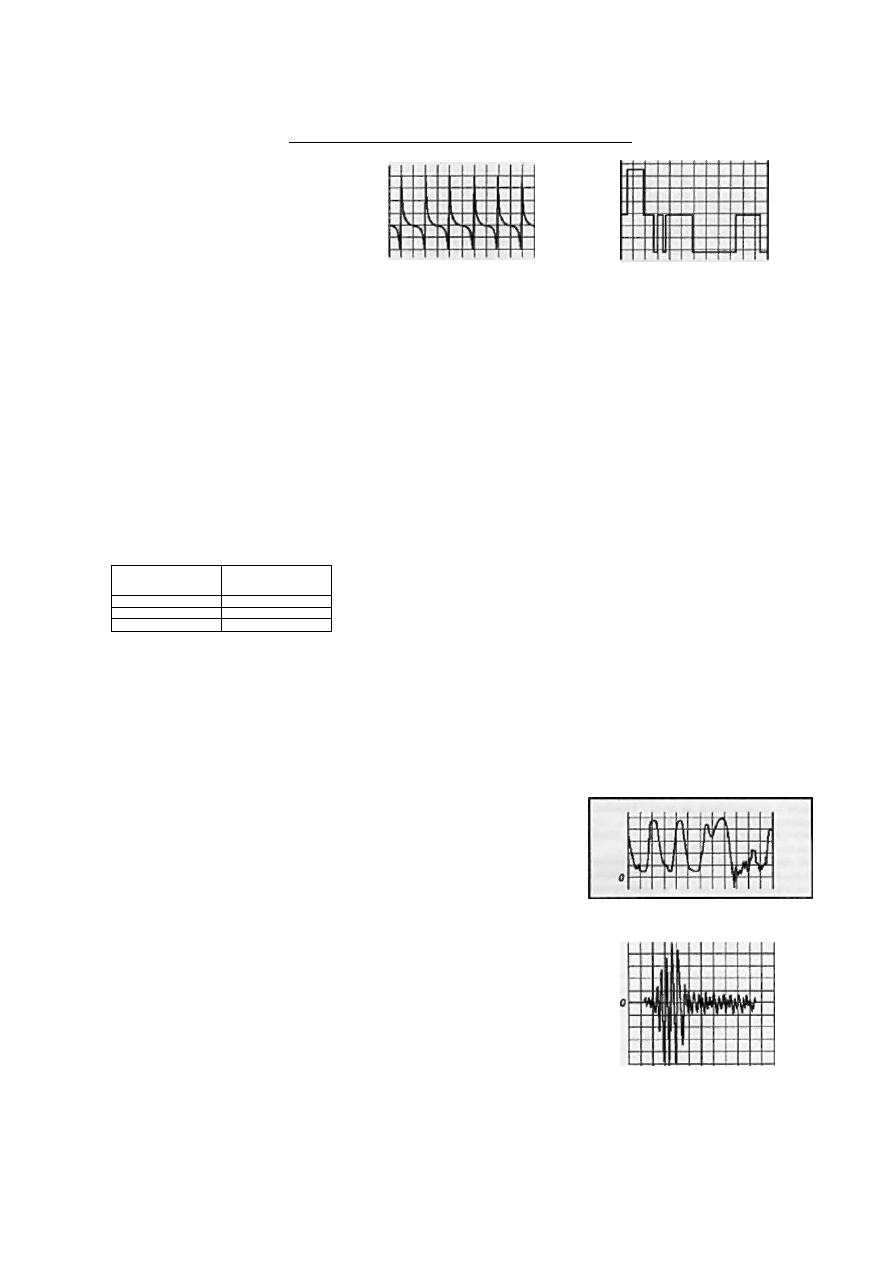

4.39 Типичная осциллограмма сигнала,

вырабатываемого индуктивным

датчиком

44 Обычно в цепях стабилизации обо­

ротов холостого хода используется 4-

полюсный шаговый электромотор, опи­

сание которого приведено ниже. Про­

верка 2-контактных и 3-контактных кла­

панов IAC производится в аналогичной

манере, однако осциллограммы выдава­

емых ими сигнальных напряжений совер­

шенно непохожи.

45 Шаговый электромотор, реагируя на

выдаваемый ЕСМ пульсирующий управ­

ляющий сигнал, производит ступенчатую

корректировку оборотов холостого хода

двигателя в соответствии с рабочей

температурой охлаждающей жидкости и

текущей нагрузкой на двигатель.
46 Уровни управляющих сигналов могут

быть проверены при помощи осциллог­

рафа, измерительный щуп которого под­

ключается поочередно к каждой из че­

тырех клемм шагового мотора.
47 Прогрейте двигатель до нормальной

рабочей температуры и оставьте его

работающим на холостых оборотах.
48 Для увеличения нагрузки на двига­

тель включите головные фары, кондици­

онер воздуха, либо, - на моделях с гид­

роусилителем руля, - поверните рулевое

колесо. Обороты холостого хода долж­

ны на короткое время упасть, однако тут

же вновь стабилизироваться за счет сра­

батывания клапана IAC.
49 Сравните снятую осциллограмму с

приведенной

 на сопр. иллюстрации

эталонной.

Лямбда-зонд (кислородный датчик)

З а м е ч а н и е : В разделе приводятся ос­

циллограммы, типичные для наиболее

часто применяемых на автомобилях лям­

бда-зондов циркониевого типа, в кото­

рых не используется опорное напряже­

ние 0.5В. В последнее время все боль­

шую популярность приобретают титано­

вые датчики, рабочий диапазон сигнала

которых составляет 0*5 В, причем вы­

сокий уровень напряжения выдается при

сгорании обедненной смеси, низкий, -

обогащенной.

50 Подсоедините осциллограф между

клеммой лямбда-зонда на ЕСМ и массой.
51 Удостоверьтесь, что двигатель про­

грет до нормальной рабочей темпера­

туры.

52 Сравните выведенную на экран из­

мерителя осциллограмму с приведенной

на сопр. иллюстрации эталонной за­

висимостью.

4.49 Осциллограмма управляющего

сигнала системы стабилизации

оборотов холостого хода (IAC)

53 Если снимаемый сигнал не являет­

ся волнообразным, а представляет со­

бой линейную зависимость, то, в зави­

симости от уровня напряжения, это сви­

детельствует о чрезмерном переобед­

нении (0 + 0.15  В ) , либо переобогаще­

нии  ( 0 . 6 + 1 В) воздушно-топливной

смеси.
54 Если на холостых оборотах двигате­

ля имеет место нормальный волнообраз­

ный сигнал, попробуйте несколько раз

резко выжать педель газа, - колебания

сигнала не должны выходить за преде­

лы диапазона 0 + 1 В.

55 Увеличение оборотов двигателя дол­

жно сопровождаться повышением ампли­

туды сигнала, уменьшение - снижением.

Датчик детонации (KS)

56 Подсоедините осциллограф между

клеммой датчика детонации ЕСМ и мас­

сой.
57 Удостоверьтесь, что двигатель про­

грет до нормальной рабочей темпера­

туры.
58 Резко выжмите педаль газа и сравни­

те форму снимаемого сигнала перемен­

ного тока с приведенной

 на сопр. иллю­

страции эталонной осциллограммой.
59 При недостаточной четкости изобра­

жения легонько постучите по блоку ци­

линдров в районе размещения датчика

детонации.

4.52 Осциллограмма сигнала, выдавае­

мого типичным лямбда-зондом

4.58 Осциллограмма сигнала, выдава­

емого типичным датчиком детонации

<KS)
