Н а с т ь  А :  С ц е п л е н и е

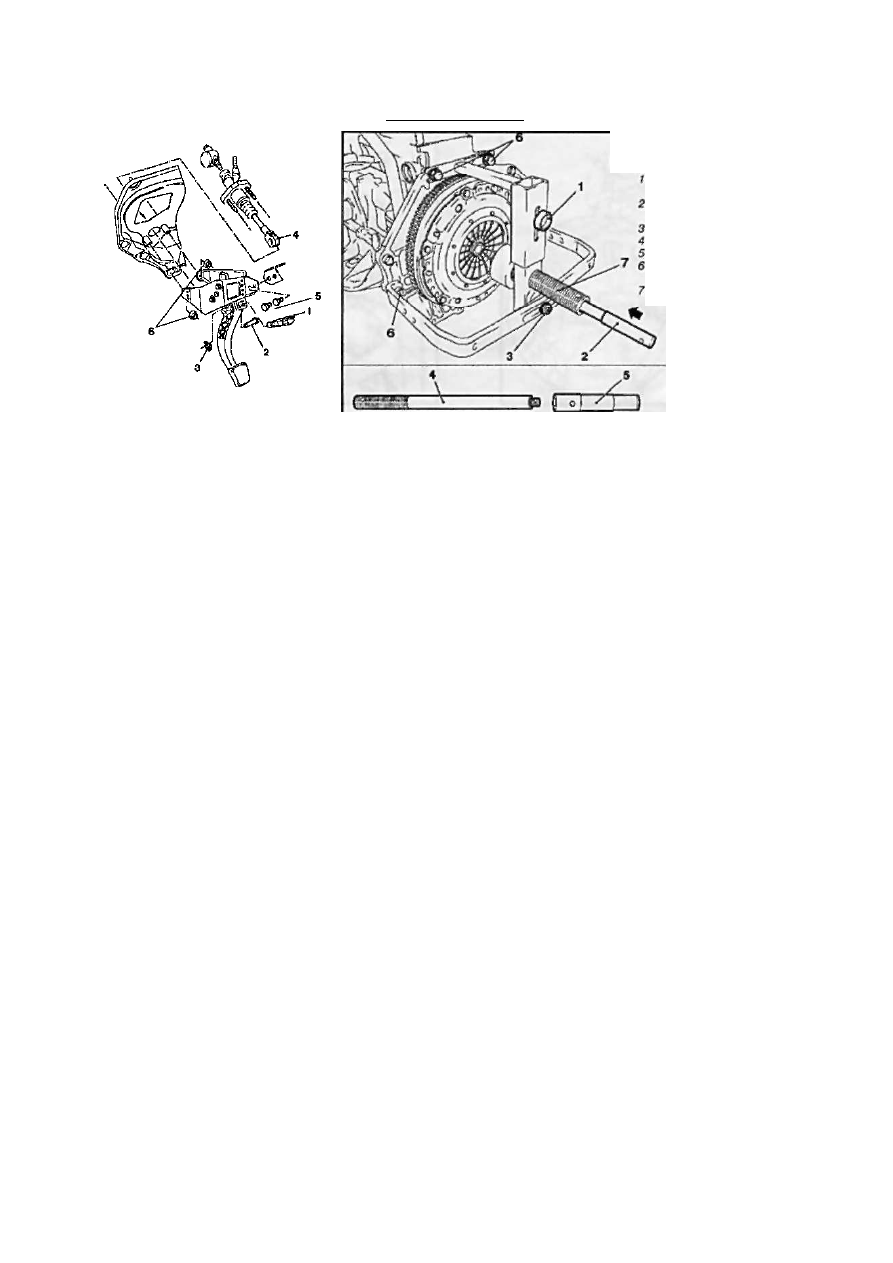

6.2 Установка приспособления

КМ-6263  д л я снятия сцепления

Регулировочный болт

приспособления

Центрирующий шток в

сборе с насадкой

Крепежная гайка

Центрирующий шток

Насадка штока

Точки крепления приспо­

собления к блоку

Вал с отжимной оправкой

5.2 Схема подсоединения толкателя

главного цилиндра к педали сцепления

7 Датчик-выключатель разрешения

запуска

2 Штифт крепления разрезного пальца

3 Фиксатор крепежного штифта

4 Разрезной палец толкателя

5 Крепежные болты

6 Крепежные гайки

же производится при снятом опорном
поддоне аккумуляторной батареи - уро­
вень должен находиться между отмет­
ками «MIN» и «МАХ»

 (см. сопр. иллюс­

трацию).
7 Проверьте исправность функциони­
рования привода сцепления, а также все
компоненты привода на наличие утечек.

5 Снятие и установка педали

сцепления

1 В салоне автомобиля, с целью обес­

печения доступа к педали сцепления,
снимите нижний кожух рулевой колонки,
панель переключателей наружного осве­
щения с лева от рулевой колонки, левую
нижнюю декоративную крышку облицов­
ки панели приборов (см. Главу 11).
2 Отсоедините датчик-включатель

 (см.

сопр. иллюстрацию), снимите возврат­
ную пружину педали сцепления, а затем
извлеките фиксатор и снимите штифт
крепления к педали разрезного пальца
толкателя главного цилиндра сцепления.
3 Выверните 2 болта крепления опор­
ного кронштейна педали к рулевой по­
перечин, отдайте 2 гайки крепления
кронштейна педали к переборке двига­

тельного отсека/главному цилиндру

сцепления

 (см. иллюстрацию 6.2).

4 Протолкните шпильки главного ци­
линдра назад так, чтобы они не торчали
из перегородки.
5 Аккуратно снимите педальную сбор­
ку и извлеките ее из салона.
6 Проверьте кронштейн педали на на­
личие деформаций и повреждений (узел
выполнен л-згко деформируемым в це­

лях повышения  б е з о п а с н о с т и при

столкновении). Оцените степень износа

втулок. Замените вышедшие из строя
компоненты. В случае необходимости
педаль может быть снята с кронштейна
путем выворачивания крепежных болтов.

7 Установка производится в обратном

порядке. При необходимости ось педа­

ли и втулки перед установкой следует
смазать универсальной смазкой, про­

верьте плавность хода педали.

6 Снятие, проверка

состояния и установка

компонентов сцепления

Внимание: Помните, что вырабатывае­

мая в процессе износа фрикционных
накладок ведомого диска сцепления
пыль может содержать вредный для здо­

ровья асбест. Не сдувайте пыль сжатым

воздухом и старайтесь не вдыхать ее.
Не применяйте для протирки компонен­

тов сцепления растворители на нефтя­

ной основе. - пользуйтесь только специ­

альными тормозными очистителями или

чистым метиловым спиртом. Использо­
ванную ветошь складывайте в герметич­
но закрываемую тару.

С н я т и е

1 Для освобождения доступа к сборке

сцепления необходимо предварительно
снять коробку передач (см. Часть В).
Замечание: Если при этом двигатель
не снимался с автомобиля, рекоменду­
ется дополнительно подпереть агрегат

домкратом или установить под него спе­

циальные подставки.
2 Установите специальное приспособ­
ление КМ-6263 (см. сопр. иллюстра­
цию), будьте внимательны - нижние кре­

пежные болты приспособления должны
крепиться к блоку двигателя, и не в коем

случае к масляному поддону картера.
Замечание: При установке приспособ­

ления крепежные болты не затягивают­

ся, позволяя элементам приспособления
перемещаться.

3 Вставьте центрирующий шток с со­
ответствующей насадкой через отвер­
стие вала с отжимной оправкой

 (см.

иллюстрацию 6.2) в центральную цап­
фу коленчатого вала двигателя и затя­
ните крепежные болты приспособления.
Замечание: Для каждой коробки пред­
назначена своя центрирующая насадка.

Если планируется повторное использо­

вание той же корзины сцепления, про­
маркируйте ее положение на маховике
(при отсутствии заводских меток).
4 Вкручивайте (по часовой стрелке)
вал с отжимной оправкой до тех пор, пока
последняя не войдет в контакт с рабо­
чими кромками лепестков диафрагмен­
ной пружины. Продолжайте вкручивать
вал до упора - оправка сожмет пружину
и разъединит диски сцепления.
5 Выверните 6 болтов крепления сцеп­
ления к маховику двигателя.
6 Плавно выворачивая (против часовой
стрелки) вал с отжимной оправкой, пол­
ностью освободите диафрагменную пру­
жину. Придерживая корзину, извлеките
центрирующий шток и снимите сборку
сцепления, - при необходимости вос­
пользуйтесь помощью ассистента.
7 По окончании процедуры снимите
приспособление с блока двигателя.

П р о в е р к а

8 Чаще всего нарушение исправности
функционирования сцепления оказыва­
ется связанным с износом фрикционных
накладок ведомого диска. Тем не менее,
необходимо внимательно изучить состо­
яние всех прочих компонентов сборки.
9 Изучите рабочую поверхность махо­
вика на наличие трещин, следов пере­
грева, борозд и прочих повреждений -
при необходимости замените маховик
(см. Главу 2). Также проверьте состоя­
ние и оцените плоскостность сопрягае­
мой поверхности нажимного диска сцеп­
ления

 (см. сопр. иллюстрацию).

10 Оцените степень износа фрикцион­

ных накладок ведомого диска сцепления.

Г л а в а 6 Ручная коробка  п е р е к л ю ч е н и я  п е р е д а ч и  с ц е п л е н и е

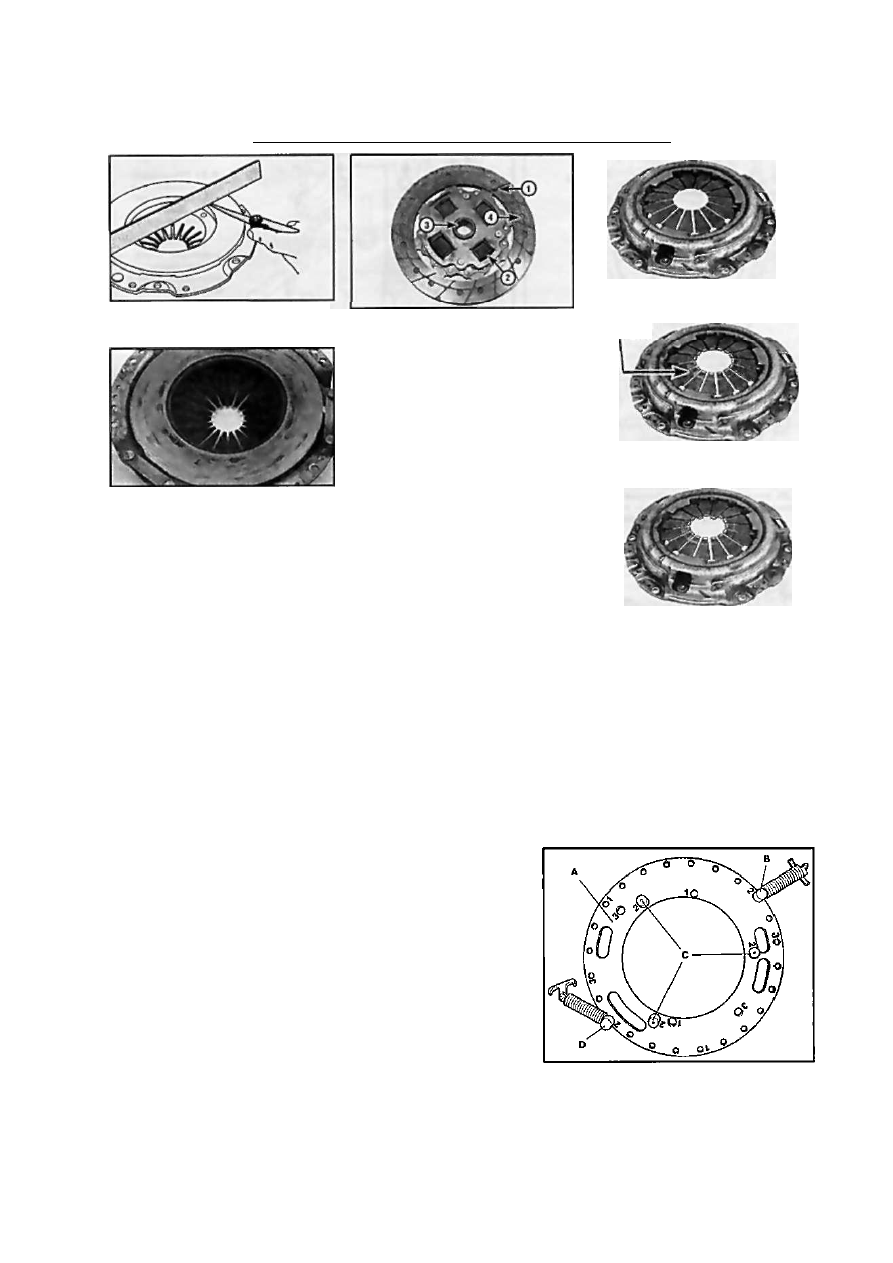

6.9 Измерение плоскостности сопряга­

емой поверхности нажимного диска

сцепления

6.12Ь Фрикционную поверхность

нажимного диска  с л е д у е т проверить на

наличие трещин, борозд, глубоких

царапин и  с л е д о в перегрева

Поверхность накладок должна возвы­

шаться над головками заклепок как ми­

нимум на 1.6 мм. Удостоверьтесь в плот­

ности посадки всех заклепок, проверьте

торсионные пружины/демпферы на на­

личие трещин, следов деформации и

прочих механических повреждений (см.

сопр. иллюстрацию). Замасливание

фрикционных накладок чаще всего про­

исходит по причине выхода из строя

сальника коленчатого вала, нарушения

целостности прокладки поддона карте­

ра, уплотнительного элемента сборки

исполнительного цилиндра, либо сальни­

ка первичного вала РКПП, - замените

поврежденные компоненты.

11 В паре с ведомым диском желатель­

но заменять также и выжимной подшип­

ник (см. Раздел 3). Если ведомый диск

в порядке, проверьте состояние выжим­

ного подшипника, - подшипник должен

вращаться плавно, без признаков закли­

нивания. Сопрягаемые поверхности дол­

жны быть абсолютно гладкими и не по­

врежденными, без трещин, задиров и

выбоин. При отсутствии уверенности в

определении состояния подшипника

произведите замену сборки исполни­

тельного цилиндра (см. Раздел 3).

12 Оцените состояние обработанных

поверхностей и лепестков диафрагмен­

ной пружины нажимного диска  ( с м .

сопр. иллюстрации). В случае выявле­

ния дефектов замените сборку корзины.

Следы легкой полировки могут быть уда­

лены при помощи мелкозернистой наж­

дачной бумаги. Через фирменные СТО

компании Opel всегда можно приобрес­

ти на обменной основе восстановленную

сборку сцепления.

6.10 Сборка ведомого диска

1 Фрикционные накладки • на снимке

изношены ниже допустимого предела

2 Торсионные пружины или демп­

феры - должны быть проверены на

наличие трещин и признаков

деформации

3 Оборудованная шлицами ступица

- должна свободно скользить по

шлицам первичного вала коробки

передач; шлицы не должны быть

чрезмерно изношены

4 Заклепки - используются для

крепления фрикционных накладок и

при чрезмерном износе последних

начинают оставлять борозды на

рабочей поверхности маховика

Установка

13 Удостоверьтесь в абсолютности чи­

стоты и сухости сопрягаемых поверхно­

стей маховика и дисков сцепления, в

случае необходимости протрите рабо­

чие поверхности растворителем.

14 Установите фрикционный диск выс­

тупающей частью ступицы от маховика.

Обычно на диск наносится заводская

маркировка, указывающая, какой сторо­

ной к маховику его следует устанавли­

вать.

15 Установите корзину сцепления, - если

устанавливается старая корзина, просле­

дите за правильностью совмещения на­

несенных в процессе демонтажа поса­

дочных меток. Вверните болты крепле­

ния корзины и затяните их пока только

от руки с целью обеспечения возмож­

ности беспрепятственного центрирова­

ния ведомого диска.

16 Установите приспособление

КМ-6263, вставьте центрирую­

щий шток. Замечание: Цент­

ровка необходима, чтобы при

установке коробки передач ее

первичный вал прошел сквозь

шлицы в диске и попал в на­

правляющую втулку в цапфе

коленчатого вала.

17 При помощи отжимной оп­

равки полностью разгрузите

диски сцепления (см. выше) и

в несколько приемов в диаго­

нальном порядке равномерно

затяните болты крепления кор­

зины с требуемым усилием.

Извлеките центрирующий шток

и снимите приспособление.

18 Установите на место короб­

ку передач.

Нормальный износ лепестков

Чрезмерный

износ

Чрезмерный износ лепестков

Лепестки обломаны или погнуты

в.12а Примеры износа диафрагменной

пружины

О с о б е н н о с т и снятия/установки
с ц е п л е н и я  с и с т е м ы Easytronic

19 На данных моделях требуется уста­

новка дополнительного приспособления

КМ-6289 для фиксации дисков сцепле­

ния от проворачивания (см. сопр. ил­

люстрацию). Перед установкой приспо­

собление необходимо отрегулировать в

соответствии с размером и типом сцеп-

6.19 Приспособление (A) KM-6289 (Easytronic)

В, D Штифты с пружинами

С Направляющие штифты

230

Ч а с т ь А:  С ц е п л е н и е

6.21 Установка

приспособления

(1) КМ-6263 на

сцепление

моделей с

Easytronic -

стрелками

показаны точки

крепления

приспособления к

блоку двигателя

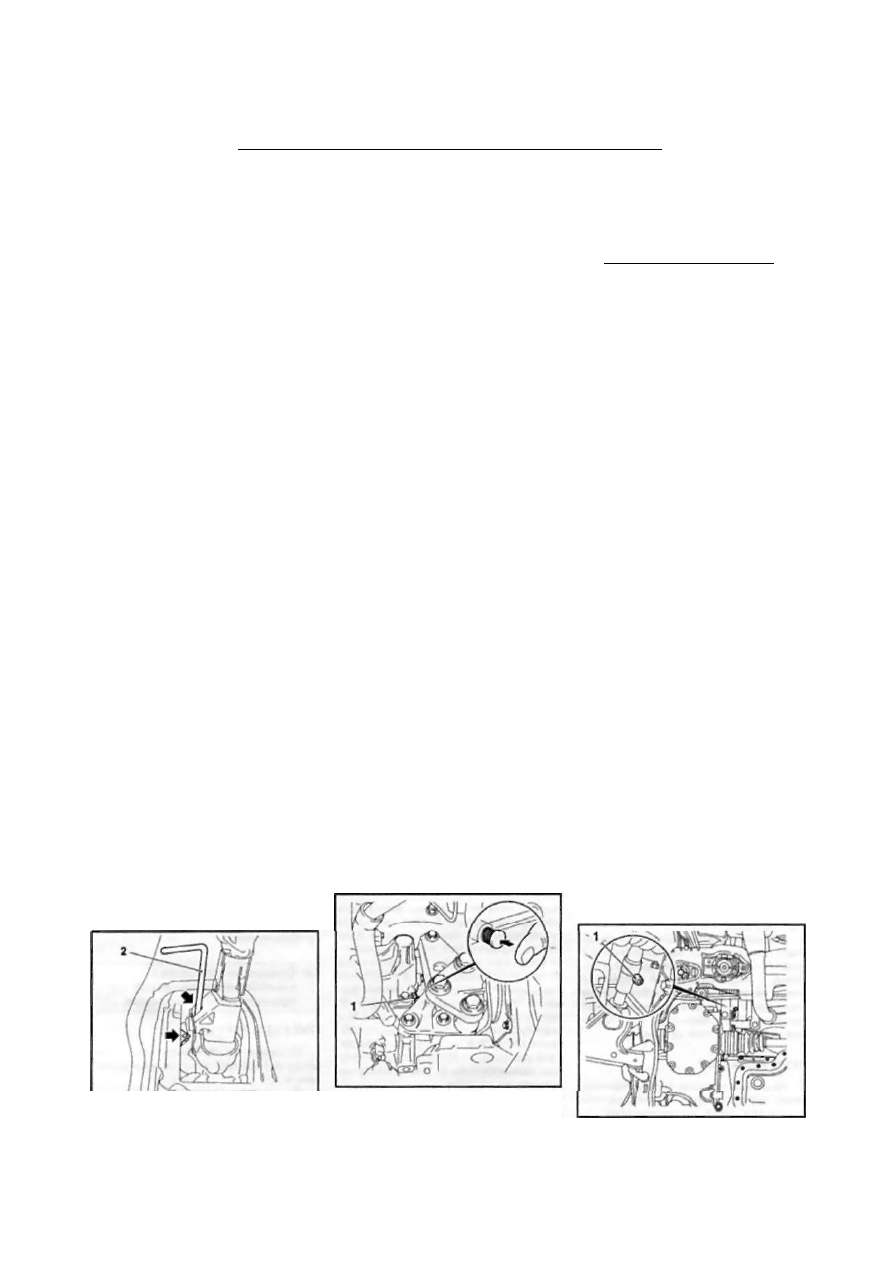

7.2 Болт (1) крепления резервуара гидравли­

ческой жидкости

ления, для чего вставьте съемные на­

правляющие штифты и штифты с пру­
жинами в отверстия с соответствующей
маркировкой. Метки «1» соответствуют

диаметру сцепления 200 мм, метки «2»

- 240 мм (RWD), метки «3» - 240 мм

(FWD).

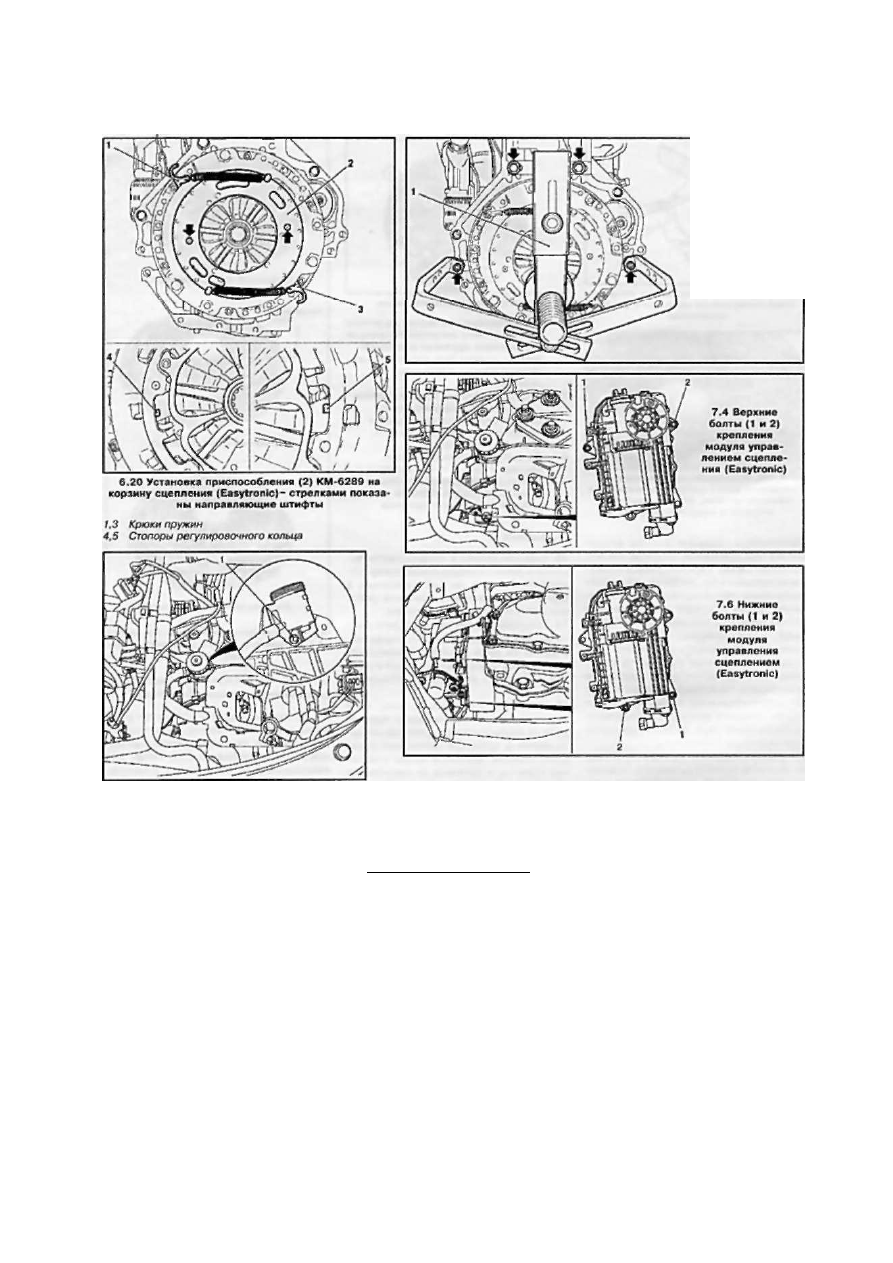

20 Установите приспособление на кор­
зину сцепления - оно должно плотно

прилегать к поверхности корзины. На­
правляющие штифты должны находить­

ся напротив стопоров регулировочного
кольца

 (см. сопр. иллюстрацию). Зак­

репите крюки пружин на корзине сцеп­
ления.

21 Установите  п р и с п о с о б л е н и е
КМ-6263 (см. сопр. иллюстрацию).
22 Дальнейший порядок снятия и уста­
новки полностью аналогичен описанно­
му выше для РКПП обычного типа.

7 Снятие и установка

модуля управления

сцеплением Easytronic

1 Снимите аккумуляторную батарею и

опорный поддон батареи (см. Главу 5).

2 Выверните крепежный болт  ( с м .

сопр. иллюстрацию) и отсоедините

резервуар тормозной жидкости от пли­

ты крепления модуля управления сцеп­
лением.

3 Рассоедините разьем кабельного
канала от модуля управления сцеплени­
ем.
4 Выверните 2 верхних крепежных бол­
та (см. сопр. иллюстрацию) модуля
управления и поднимите автомобиль на

подъемнике.

5 Отсоедините от модуля возвратную
гидравлическую линию

 (см. иллюстра­

цию 1.3), после отсоединения линии

крепежный хомут необходимо установить
на место.

6 Выверните 2 нижних крепежных бол­
та (см. солр. иллюстрацию) и сними­
те модуль управления сцеплением, при

необходимости отсоедините от модуля
питающий шланг гидравлической линии
сцепления вместе с резервуаром  д л я
тормозной жидкости.
7 Установка производится в обратном
порядке.

Г л а в а 6 Ручная коробка  п е р е к л ю ч е н и я  п е р е д а ч и  с ц е п л е н и е

231

Часть В: Ручная коробка переключения передач

(РКПП)

8  О б щ а я  и н ф о р м а ц и я

На рассматриваемых моделях автомоби­
лей Opel Astra/Zafira используются 5-

ступенчатые РКПП F13, F17+, F23, ро­

ботизированная механическая коробка
передач Easytronic (F17+MTA) и 6-сту­
пенчатая РКПП М32. Все коробки име­

ют полную синхронизацию. Номер транс­

миссии выбивается сверху на картере

коробки, либо гравируется на задней
стенке корпуса дифференциала. Заме­
чание: Фирма Opel постоянно совер-

, шенствует конструкцию и варианты ком­

плектации автомобилей, поэтому в за­
висимость от двигателя могут исполь­

зоваться и некоторые другие типы ко­
робок передач.

В зависимости от модели и компоновки
возможно несколько вариантов преобра­
зования силового потока в коробке пе­
редач - на

 РКПП F13 и F17+ в переда­

че силового потока участвует только два
вала - первичный (ведущий) и вторич­
ный (выходной), на

 РКПП F23 поток пре­

образуется при помощи дополнительно-
го промежуточного вала, а

 РКПП М32

оборудована двумя выходными валами.

Все валы РКПП расположены параллель­
но осям коленчатого и приводных валов

таким образом, что их зубья находятся в

постоянном зацеплении. В положении
нейтральной передачи шестерни вторич-
ного вала проворачиваются на нем сво­
бодно, исключая передачу крутящего
момента на ведомую шестерню главной
передачи.

Выбор передач осуществляется посред­

ством рычага переключения, который
имеет напольное расположение и нахо­

дится на центральной консоли. Привод

коробки передач может быть выполнен

^ в виде тяги или тросов. При выборе пе­

редачи привод заставляет двигаться
соответствующую вилку переключения,
обеспечивая тем самым смещение вдоль
сборки соответствующего вала находя­

щихся с ним в постоянном зацеплении

муфт синхронизаторов. Введение муф­

ты синхронизатора в зацепление с зу­
бьями соответствующей шестерни на
вторичном валу заставляет коробку
обеспечивать требуемое передаточное
отношение, отвечающее выбранной пе­
редаче. Конструкция синхронизаторов
обеспечивает переключениям необходи­
мую плавность и бесшумность. Синхро­
низирующие конусы формируются обра­
ботанными поверхностями тормозных
колец и шестерен.
Ввиду сложности конструкции РКПП, от­

сутствия в свободной продаже необхо­
димых сменных внутренних компонентов

и необходимости использования специ­

ального оборудования, составители на­
стоящего Руководства не рекомендуют

владельцам автомобилей самостоятель­

но выполнять капитальный ремонт ко­
робки передач. В ходе выполнения про­
цедур разборки и сборки коробки пе­
редач приходится снимать, а затем ус­
танавливать на место множество мелких
компонентов. Необходимо произвести
массу точнейших измерений и, путем
подбора регулировочных шайб, колец и

дистанционных втулок, четко выставить

множество зазоров. Выполнение капи­
тального ремонта РКПП следует пору­
чить специалистам автосервиса. Но надо
иметь ввиду, что ремонт коробки в усло­
виях мастерской автосервиса является

достаточно дорогостоящей операцией, а

потому, следует рассмотреть альтерна­

тивные варианты замены вышедшего из

строя блока новым или восстановлен­
ным. Любую полезную информацию по
ремонту и замене трансмиссии можно
получить на станциях техобслуживания
компании Opel. Но вне зависимости от
выбранного способа устранения про­
блем (ремонт или замена), самостоятель­
ный демонтаж коробки с автомобиля
позволит существенно сократить мате­
риальные затраты.

9  Р е г у л и р о в к а  п р и в о д а

п е р е к л ю ч е н и я  п е р е д а ч

Р К П П F13 и F17+

1 Регулировка привода переключения

не относится к числу рутинных проце­

дур текущего обслуживания автомоби­

ля и необходимость в ее проведении
возникает лишь после снятия механиз­
ма переключения. При нарушении чет­
кости переключения передач исправ­
ность функционирования привода может
быть проверена, в случае необходимос­
ти производятся соответствующие кор­
ректировки.
2 Регулировка осуществляется по­

средством болта хомута крепления што­

ка выбора передач к тяге переключе­
ния (см. Раздел 10). Болт находится под

силовым агрегатом, непосредственно

перед задней переборкой двигательно­
го отсека. На большинстве моделей

доступ к винту возможен сверху, для чего

необходимо предварительно снять ак­
кумуляторную батарею с поддоном (см.
Главу 5).

3 Ослабьте (но не отдавайте полнос­
тью) болт хомута крепления штока вы­

бора передач.

4 В салоне автомобиля высвободите из
фиксаторов и заверните вверх пыльник

рычага переключения передач. Зафик­

сируйте рычаг при помощи специального

приспособления КМ-527-А (см. сопр.

иллюстрацию) или другого подходяще­

го инструмента, продетого в хомут сле­
ва на основания рычага и заправленно­

го в специальное фиксирующее отвер­
стие.
5 Установив механизм переключения в
положение нейтральной передачи, про­
верните селекторный вал, преодолевая
сопротивление пружины, и заблокируй­

те механизм в этом положении, утопив

подпружиненный стопорный штифт в
расположенной сверху на картере транс­
миссии крышке

 (см. сопр. иллюстра­

цию).

9.4 Блокировка рычага переключения

перодач при помощи подходящего

стержня диаметром 5 мм

9.5 Блокировка механизма переключе­

ния осуществляется путем утапливания

подпружиненного стопорного  ш т и ф т а

9.6  Б о л т хомута штока выбора передач
