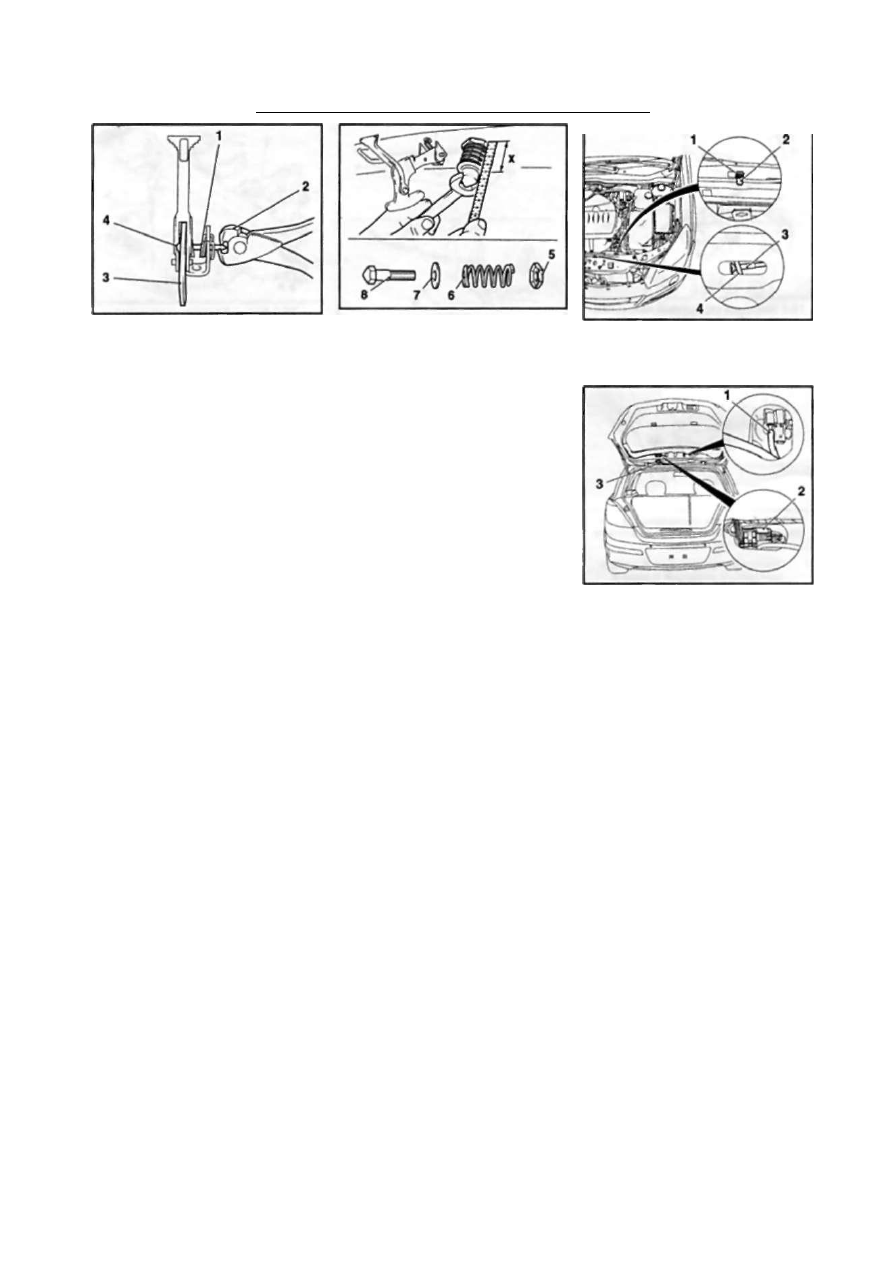

12.11 Схема крепления страховочного

крюка замка капота

1 Пружина

2 Клеши

3 Крюк

4 Расклепанный осевой палец

У с т а н о в к а

4 При помощи ассистента установите

капот, выровняв петельные планки отно­

сительно нанесенных в процессе демон­
тажа меток, затем заверните вручную

крепежные болты.
5 Закройте капот и выровняйте его в
кузовном проеме (см. Спецификации).
6 По окончанию регулировки затяните
болты и закрепите верхний конец газо­
наполненного упора на капоте.

Р е г у л и р о в к а  з а з о р о в капота

7 Ослабьте болты крепления капота
(если перед этим не производилось его
снятие).
8 Закройте капот и удостоверьтесь, что
зазоры его сопряжений с правым и ле­
вым крыльями являются одинаковыми,
при необходимости произвести соответ­
ствующую корректировку, затем затяни­
те болты крепления капота с требуемым
усилием.
9 Путем вращения двух демпферных
упоров, установленных на планке держа­
теля замка капота, отрегулируйте высо­
ту передней кромки последнего. Пере­

дняя кромка капота должна возвышать­

ся над поверхностью крыльев не более
чем на 2 мм,

10 Установите и отрегулируйте защел­

ку замка капота (см. ниже), затем вывер­

ните резиновый упор на 1 оборот. От­

клонение закрытого капота от положе­

ния -заподлицо с поверхностью крыль­
ев» должно составлять не более 1 мм.

У с т а н о в к а  с т р а х о в о ч н о г о крюка и
з а щ е л к и  з а м к а  к а п о т а

Замечание: При установке нового ка­
пота крюк и шпиндель должны быть пе­

реустановлены со старого или покупа­

ются отдельно.

11 Установите страховочный крюк с

пружиной и расклепанным осевым паль­
цем на капот, при этом сделайте клеща­
ми засечку на конце заклепки и рас-

12.12 Регулировка высоты положения

защелки замка капота

5 Контргайка

6 Пружина

7 Шайба

8 Защелка
Х = 40* 43 мм

ширьте ее

 (см. сопр. иллюстрацию).

12 Закрепите на капот защелку замка

в сборе

 (см. сопр. иллюстрацию) и

отрегулируйте размер -Х-, который не

должен выходить за пределы диапазо­

на 40 • 43 мм. Размер -X» измеряется
от поверхности капота до края шайбы.
Затем, удерживая защелку замка гаеч­
ным ключом, затяните гайку с усилием
22 Нм. Замечание: На моделях Zafira

размер «X» = 40 * 46 мм и измеряется

до края защелки замка.

13 По окончании регулировки смажьте

цапфу замка универсальной смазкой.

13 Снятие и установка троса

привода отпускания

защелки замка капота

1 Откройте капот, выверните крепеж­

ный винт и снимите держатель троса

(см. сопр. иллюстрацию), затем отсо­

едините приводной трос от замка капо­
та.
2 Снимите решетку обтекателя (см.

Раздел 4).

3 Извлеките из задней панели двига­
тельного отсека резиновую втулку, сквозь

которую продет трос привода.

4 Снимите левую нижнюю декоратив­

ную крышку панели приборов (см. Раз­

дел 34).
5 Оттяните рукоятку рычага отпускания

защелки замка капота слева под пане­

лью приборов и высвободите трос из
держателя, затем втяните трос в салон

и отсоедините от рычага.
6 При установке троса проденьте его
через отверстие в задней панели дви­
гательного отсека, аккуратно не переги­
бая трос, проложите его к замку капота,

подсоедините и отрегулируйте - нако­
нечник должен быть установлен в месте
крепления без люфта.
7 Дальнейшая установка выполняется
в порядке, обратном порядку снятия.
Перед закрыванием капота проверьте
работу троса.

13.1 Крепление приводного троса (3) к

замку (4) капота

1 Крепежный болт

2 Держатель троса

14.4 Подводящие линии двери задка:

1 Шланг омывателя заднего стекла

2 Разьем электропроводки

3 Резиновый пыльник жгута электро­

проводки

О с о б е н н о с т и  д л я  м о д е л е й Zafira

8 На данных моделях помимо выше
описанных процедур необходимо будет
снять крышку с левой стороны решетки
обтекателя (см. Раздел 4), а для снятия
рычага привода демонтировать внутрен­
нюю накладку порога передней левой

двери.

14 Снятие, установка и

регулировка двери задка

С н я т и е и  у с т а н о в к а

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Откройте дверь задка и снимите пол­
ку багажного отделения (при соответ­
ствующей комплектации).
3 Снимите обивку двери задка у рамы
окна (см. Раздел 15) и заклейте кромки

двери задка скотчем.

4 Рассоедините разъем электропро­

водки двери задка и отсоедините шланг

омывателя заднего стекла

 (см. сопр.

иллюстрацию).

5 Вытяните жгут электропроводки

 (см.

иллюстрацию 14.4) из двери задка.

Замечание: Для облегчения последую-

Г л а в а 11  К у з о в

273

14.6 Крепление двори задка

1 Стопорная скоба газонаполненной

стойки

2 Фиксатор оси дверной петли

щего монтажа закрепите на конце про­

вода шнур, который после вытягивания

проводов останется в двери задка.

6 Немного приподнимите небольшой

отверткой стопорную скобу

 (см. сопр.

иллюстрацию) и отсоедините пооче­

редно газонаполненные упоры от верх­

них сферических опор двери задка.

7 Снимите фиксаторы (см. иллюстра­

цию 14.в) выбейте осевые пальцы пе­

тель и при помощи ассистента снимите

дверь задка.

8 Установка производится в порядке,

обратном порядку снятия. После уста­

новки осевых пальцев дверных петель

необходимо закрыть дверь задка и про­

извести регулировку (см. ниже)

Регулировка

9 Снимите облицовку порога двери

задка (см. соответственно Раздел 43, 44.

45 и 51).

10 Выверните 2 болта крепления скобы

замка на нижней кромке рамы двери

задка и снимите скобу.

11 При необходимости снимите обивку

в верхней части задних стоек автомоби­

ля (С или D - в зависимости от модели),

а на

 моделях Универсал и Zafira - зад­

нюю потолочную накладку (см. Разделы

44 и 51).

12 Осторожно потяните вниз панель

потолочной обивки и ослабьте винты

крепления дверных петель. Замечание:

Сзади потолочная обивка крепится к

крыше с помощью -липучки-.

13 Закройте дверь задка и проверьте

равномерность зазора между прилега­

ющими кузовными элементами (см. Спе­

цификации). Дверь задка отрегулирова­

на правильно, если в закрытом положе­

нии по всему периметру имеется рав­

номерный зазор, а дверь расположена

заподлицо с окружающими кузовными

поверхностями.

14 При необходимости регулировка за­

зоров производится смещением двери

задка в соответствующем направлении.

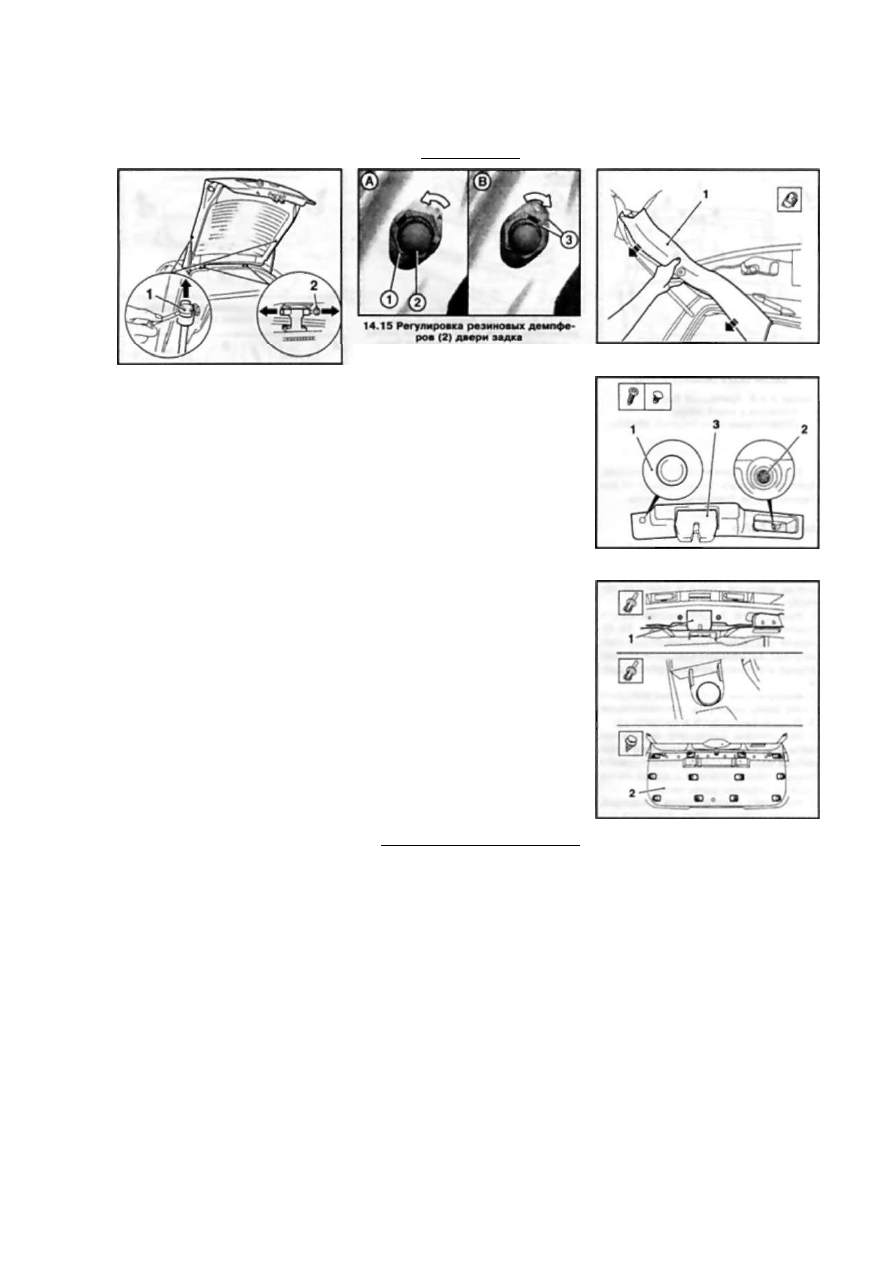

15 Для регулировки глубины посадки

двери задка в дверном проеме необхо-

/ Фиксатор

3 Установочные метки

димо высвободить резиновые демпфе­

ры

 (см. сопр. иллюстрацию), повер­

нув их фиксаторы на угол от 60 до 80

 1

против часовой стрелки. Затем устано­

вите демпферы с обеих сторон так, что­

бы дверь задка в закрытом положении

свободно прилегала к ним. Замечание:

Для облегчения регулировки нанесите на

демпферы тестообразную массу - по

отпечатку на массе установите, правиль­

но ли прилегает дверь.

16 По окончании регулировки верните

фиксатор в первоначальное положение

- установочные метки

 (см. иллюстра­

цию 14.15) должны совпасть. Затяните

болты крепления дверных петель с тре­

буемым усилием (см. Спецификации).

17 Установите на место скобу замка

двери задка и заверните болты ее креп­

ления вручную. Осторожно закройте

дверь задка: скоба замка займет нуж­

ное положение. Откройте дверь и затя­

ните болты крепления скобы с требуе­

мым усилием.

18 Несколько раз закройте и откройте

дверь задка и удостоверьтесь в правиль­

ности ее регулировки и исправности

функционирования замка, при необходи­

мости повторите регулировку.

19 Установите обивку двери задка.

1 5  С н я т и е и  у с т а н о в к а  о б и в к и

д в е р и  з а д к а

М о д е л и Хэтчбэк и Astra  G T C

1 Откройте дверь задка, снимите пол­

ку багажного отделения и выверните

элементы крепления тросов полки из

обивки оконной рамы.
2 Введите под обивку рамы окна пла­

стмассовый клин, отожмите 4 фиксатора

и отделите обивку от рамы окна

 (см.

сопр. иллюстрацию) сначала с одной,

а потом с другой стороны.
3 Снимите накладку замка двери зад­

ка

 (см. сопр. иллюстрацию), для чего

извлеките фиксатор и выверните кре­

пежный болт в проеме дверной ручки.
4 Введите под обивку пластмассовый

клин или рычаг, поочередно отпустите 8

фиксаторов и снимите обивку двери.
5 Установка производится в порядке,

обратном порядку снятия. Замените все

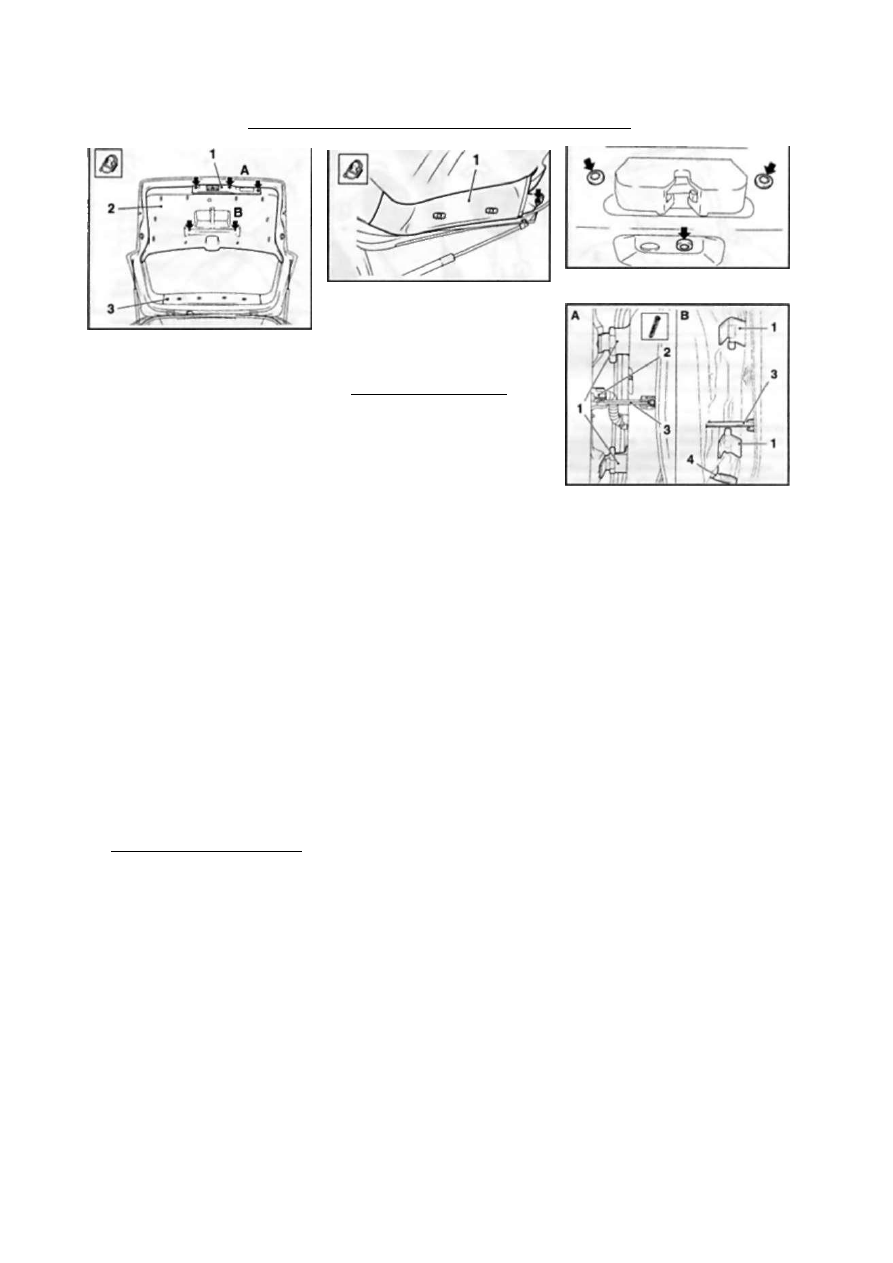

15.2 Снятие обивки (1) рамы окна

двери задка

15.3 Фиксатор (1) и болт (2) крепления

накладки замка (3) двери задка

15.7 Крепление обивки (2) двери задка

(модели Универсал)

поврежденные фиксаторы новыми, За­

мечание: На моделях Astra GTC обивка

оконной рамы крепится тремя фиксато­

рами, а накладка замка двери задка -

одной распорной заклепкой и тремя

фиксаторами в проеме дверной ручки.

М о д е л и Универсал

6 Введите под обивку оконной рамы

пластмассовый клин, отожмите 4 фикса­

тора и отсоедините обивку.
7 Извлеките распорную заклепку и от­

соедините накладку замка двери задка

(см. сопр. иллюстрацию), извлеките 2

распорные заклепки и выверните 2 кре­

пежных болта, введите под обивку плас­

тмассовый клин или рычаг, поочередно

извлеките 12 фиксаторов и снимите

обивку двери.

274

Часть А:  Н а р у ж н о е  о б о р у д о в а н и е и кузовные  э л е м е н т ы

15.0 Крепление нижней обивки (2)

двери задка (модели Zafira)

Стрелки А и В Крепежные болты

1 Накладка у замка двери

3 Обивка рамы окна (верхняя обивка)

8 Установка производится в порядке,

обратном порядку снятия. Замените все

поврежденные фиксаторы новыми.

М о д е л и Zafira

9 Выверните 3 крепежных болта

(стрелки А)

 (см. сопр. иллюстрацию),

высвободите накладку замка двери из

проема дверной ручки и снимите на­

кладку.

10 Выверните 2 крепежных болта

(стрелки В)

 (см. иллюстрацию 15.9),

введите под обивку пластмассовый клин

или рычаг, поочередно извлеките 10 фик­

саторов и снимите нижнюю обивку две­

ри.

11 Аналогичным приемом высвободите

обивку рамы окна

 (см. иллюстрацию

15.9) из 4 фиксаторов и снимите ее.

12 Поочередно выверните крепежные

болты (см. сопр. иллюстрацию) и при

помощи пластмассового клина снимите

боковую обивку сначала с одной потом

с другой стороны рамы окна.

13 Установка производится в порядке,

обратном порядку снятия. Замените все

поврежденные фиксаторы новыми.

16 Снятие и установка замка

двери задка

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 Снимите нижнюю обивку двери зад­

ка и накладку замка двери (см. Раз­

дел 15).

3 Рассоедините разьем электропро­

водки замка двери задка.

4 Выверните 3 крепежных болта

 (см.

сопр. иллюстрацию) и снимите замок

с двери задка.

5 Установка производится в порядке,

обратном порядку снятия. После уста­

новки проверьте исправность функцио­

нирования запорного механизма при

открытой двери задка.

15.12 Крепление боковой обивки (1)

рамы окна двери задка (модели Zafira)

- стрелкой указан крепежный болт

17 Снятие, установка и

регулировка боковых

дверей

Снятие и установка

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 Откройте дверь и заклейте кромки

двери скотчем.

3 Выверните крепежный болт и отсо­

едините ограничитель

 (см. сопр. иллю­

страцию) хода двери от кузовной сто­

ики.

4 Для рассоединения разьема элект­

ропроводки

 (см. иллюстрацию 17.3)

передней двери оттяните стопорную

планку красного цвета, одновременно

поворачивая разъем против часовой

стрелки, а на разъеме задней двери вда­

вите стопорную планку синего цвета.
5 Снимите резиновые колпачки с пе­

тель двери, при помощи ассистента вы­

бейте осевые пальцы петель и снимите

дверь.  З а м е ч а н и е : Осевые пальцы

дверных петель должны выбиваться с

конца, на который был одет колпачок.

6 Установка производится в порядке,

обратном порядку снятия. Перед уста­

новкой смажьте осевые пальцы дверных

петель водостойкой консистентной смаз­

кой. После установки двери на петли

произведите соответствующую регули­

ровку (см. ниже). Затяните болты креп­

ления дверных петель с требуемым уси­

лием.

Регулировка

7 Снимите скобу замка (см. иллюст­

рацию 17.1Ь к Главе 1).

8 Выравнивание двери в кузовном про­

еме выполняется путем подгибания

дверных петель. Эта операция требует

определенного опыта - если не увере­

ны в своих силах обратитесь на СТО. В

продаже имеется специальный инстру­

мент для подгибания петель, например

HAZET 1931 и HAZET 1973-1.
9 Закройте дверь и проверьте зазор

между прилегающими кузовными эле­

ментами (см. Спецификации). Дверь зад­

ка отрегулирована правильно, если в зак­

рытом положении по всему периметру

имеется равномерный зазор, а дверь

16.4 Болты (указаны стрелками)

крепления замка двери задка

17.3 Крепление боковых дверей

А Передняя боковая дверь

В Задняя боковая дверь

I Дверные петли

2.4 Разъемы электропроводки

3 Ограничители хода двери

расположена заподлицо с окружающи­
ми кузовными поверхностями

10 При необходимости отрегулируйте

дверь. Передняя кромка задней двери

может находиться глубже задней кромки
передней двери не более чем на 1 мм.

II Установите на место скобу замка

боковой двери и заверните ее крепеж­

ные болты вручную. Осторожно закрой­

те боковую дверь, при этом скоба замка

займет нужное положение. Откройте

дверь и затяните болты крепления ско­

бы.

12 Несколько раз закройте и откройте

дверь, проверьте ее положение и лег­

кость закрывания/открывания, при необ­

ходимости повторите регулировку и ус­

траните повреждения покрытия, возник­

шие вследствие подгибания петель.

18 Снятие и установка замков

боковых дверей

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 Снимите обивку двери (см. Раздел 21).

3 На передней двери снимите 2 креп­

ления в задней части дверной рамы (см.

иллюстрацию 23.3).
4 Снимите в задней части изолирую­

щую пленку, рассоедините разьем элек­

тропроводки замка.
5 Отведите вверх стопорную скобу и

отсоедините тягу дверного замка от опо­

ры (см. сопр. иллюстрацию).
6 Выверните 3 крепежных болта на

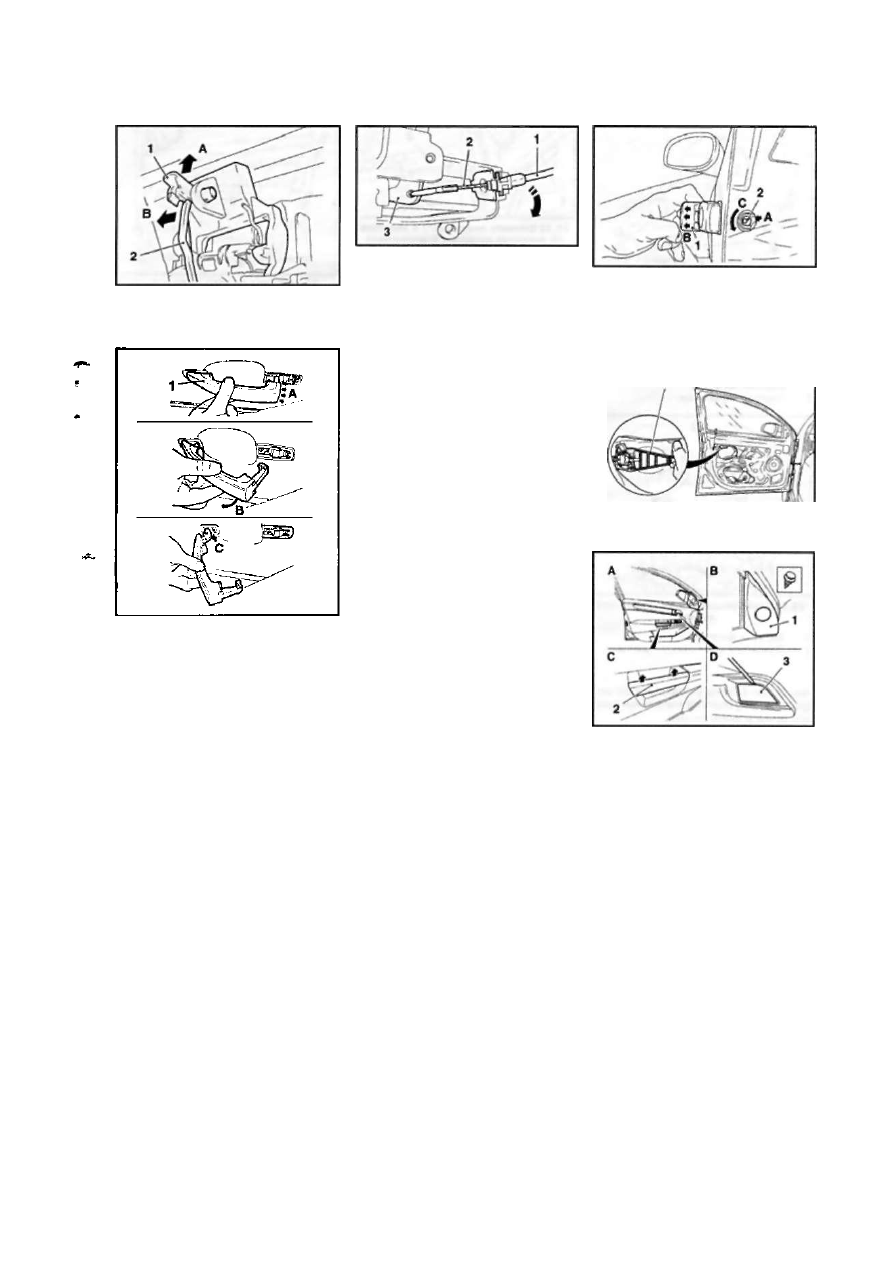

18.5 Отсоединение тяги (2) дверного

замка (на примере замка задней

боковой двери)

1 Стопорная скоба

19.4 Снятие наружной дверной ручки

задней торцевой стенке двери и отде­

лите замок от рамы двери.
7 На передней двери отсоедините тягу

цилиндра дверного замка.
8 Снимите замок с рамы.
9 Высвободите гибкую тягу из держа­

теля дверного замка

 (см. сопр. иллю­

страцию) и отсоедините сердечник тяги

от поворотного рычага стопорной кноп­

ки.

10 Установка производится в порядке,

обратном порядку снятия. Не забудьте

заменить изолирующую пленку. Не зах­

лопывая дверь, проверьте работу меха­

низма запирания.

19 Снятие и установка

наружных ручек боковых

дверей

1 Откройте дверь. На

 моделях, обо­

рудованных системой Opcn&Start.

снимите обивку двери и рассоедините

разьем электропроводки автоматичес­

кой системы распознавания.
2 При помощи пластмассового клина

снимите заглушку отверстия на задней

торцевой стенки двери, оттяните наруж­

ную ручку от двери и поверните стопор­

ный болт против часовой стрелки до

18.9 Сердечник (2) гибкой тяги (1) к

поворотному рычагу (3) стопорной

кнопки

упора

 (см. сопр. иллюстрацию) - руч­

ка должна зафиксироваться в оттянутом

положении.

3 Извлеките цилиндр замка с корпу­

сом из двери. Замечание: На передней

пассажирской и задних боковых дверях

цилиндр замка отсутствует.
4 Порядок снятия ручки с двери пока­

зан

 на сопр. иллюстрации.

5 Установка производится в порядке,

обратном порядку снятия. Стопорный

болт необходимо поворачивать по часо­

вой стрелке, при этом необходимо удер­

живать в оттянутом положении наружную

ручку двери и корпус дверного замка от

проворачивания.

20 Снятие и установка

основания наружной ручки

двери

1 Снимите наружную ручку двери (см.

Раздел 19).

2 Снимите обивку двери (см. Раздел).

3 На передней двери снимите 2 креп­

ления

 (см. иллюстрацию 23.3) в зад­

ней части дверной рамы.
4 Снимите в задней части изолирую­

щую пленку.
5 Выверните на 5 оборотов винт, рас­

положенный снаружи на передней опо­

ре дверной ручки.

6 Отсоедините тягу замка двери от

опорной скобы (см. Раздел 18) и извле­

ките скобу

 (см. сопр. иллюстрацию)

из дверной сборки.

7 Установка производится в обратном

порядке.

19.2 Зафиксируйте наружную ручку (1)

в оттянутом положении (стрелки В)

А Отверстие на задней торцевой

стенке двери

2 Стопорный болт необходимо

повернуть против часовой стрелки

(стрелка С)

2

20.6 Извлеките опорную скобу наруж­

ной ручки из дверной сборки

21.3 Снятие накладок передней двери

1 Наружная накладка переднего

громкоговорителя

2 Накладка подлокотника дверной

сборки

3 Накладка внутренней дверной ручки

21 Снятие и установка обивки

боковых дверей

М о д е л и Astra

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).

2 Откройте дверь.

3 При помощи пластмассового клина

отделите накладку переднего громкого­

ворителя

 (см. сопр. иллюстрацию)

отжав 3 фиксатора, рассоедините

разьем электропроводки громкоговори­

теля с внутренней стороны и снимите

накладку.

4 Аналогичным приемом снимите на­

кладку с подлокотника двери и наклад­

ку внутренней дверной ручки

 (см. ил­

люстрацию 21.3). Будьте осторожны, не

повредите накладки!

5 Выверните крепежные болты

 (см.

сопр. иллюстрацию), при помощи пла­

стмассового клина отделите обивку от

дверной сборки, отжав 5 фиксаторов.

Рассоедините разъем электропроводки

с обратной стороны обивки.

6 Отсоедините тягу дверного замка и

снимите обивку.
7 При снятии обивки задней двери

существует несколько особенностей -

необходимо опустить стекло задней две­

ри, снять рукоятку стеклоподъемника

(при соответствующей комплектации)

(см. Раздел 22) и вывернуть 4 крепеж-
