268

Ч а с т ь А:  Н а р у ж н о е  о б о р у д о в а н и е и кузовные  э л е м е н т ы

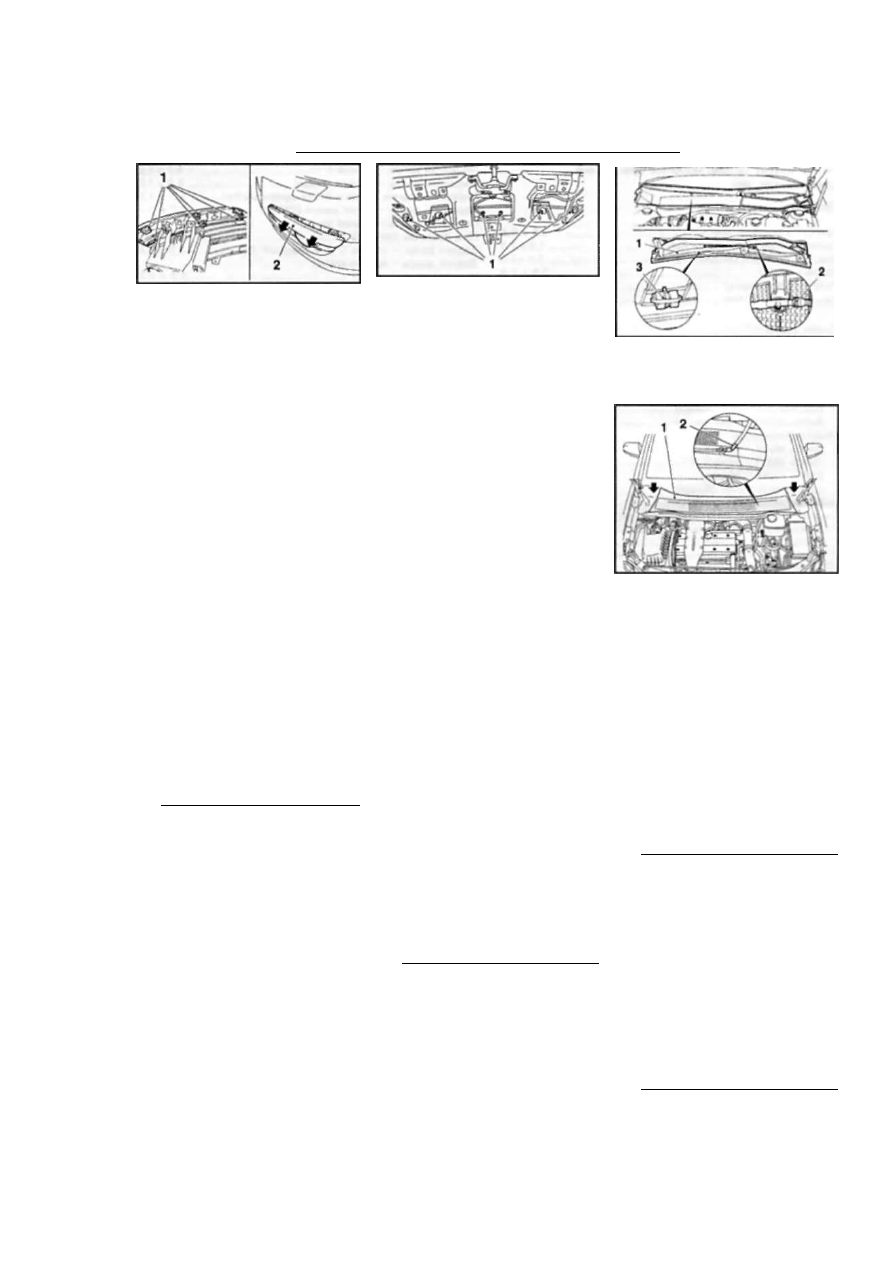

3.6  Д л я снятия накладки (2) необходи­

мо отжать фиксаторы (1) иа обратной

стороне крышки заднего бампера

менные средства по уходу за автомоби­
лем - при этом строго следуйте указа­
ниям, приведенным в сопроводительных
инструкциях каждого конкретного сред­
ства.

2 Мелкие повреждения

ветрового стекла в

результате попадания

камней

Несмотря на кажущуюся незначитель­

ность таких повреждений со временем

они могут создать значительные пробле­

мы - постепенное расширение повреж­

денной зоны, ухудшение обзорности, воз­

никновение трещин. К такому результа­

ту могут привести даже царапины от

работы стеклоочистителя. Такие повреж­

дения необходимо как можно быстрее

устранять. Ремонтом стекол занимают­

ся специализированные автомастерские.

Своевременны ремонт стекла позволя­

ет избежать его более дорогостоящей

замены. Кроме того, расходы по ремон­

ту стекол можно возложить на агентство

по страхованию транспортных средств

(при наличии соответствующего догово­

ра).

3 Снятие и установка

кузовных накладок

(молдинги)

Боковые накладки  д в е р е й

1  Д л я снятия дверного молдинга не­

обходимо аккуратно поддеть его край

при помощи пластмассового клина, ко­

торый затем вводится между дверью и

молдингом. Постепенно продвигая клин

вдоль края накладки по всему перимет­

ру, отсоедините ее от двери.
2 Новый дверной молдинг имеет на

обратной стороне клейкую поверхность.

Перед наклеиванием очистите сопряга­

емую поверхность двери от остатков си­

ликона и грязи при помощи специаль­

ного растворителя или бензина, затем

насухо протрите чистой ветошью.
3 Снимите защитную пленку с обрат­

ной стороны молдинга, нагрейте феном

клейкую поверхность и приложите на­

кладку к месту приклеивания. Первона­

чально не прижимайте накладку с боль­

шим усилием, чтобы можно было ее по­

править в случае неточного наложения.

3.13 Гайки (1) крепления декоративной

накладки двери задка

После того как молдинг занял свое мес­
то сильно прижмите его к двери.

Накладки на бамперах

4

 На моделях Astra молдинги пере­

днего бампера выполнены как элемент

общей накладки бампера и снимаются

вместе с ней (см. Раздел 7).
5 Для снятия молдинга заднего бам­

пера необходимо предварительно из­

влечь пенополистирольную вставку из

накладки заднего бампера.

6 Отожмите фиксаторы с обратной

стороны крышки бампера

 (см. сопр. ил­

люстрацию) и извлеките накладку.

7

 На моделях Zafira для снятия на­

кладок необходимо поддеть их пластмас­

совым клином и извлечь из посадочных

гнезд.
8 Установка производится в обратном

порядке.

Декоративная накладка на  д в е р и

з а д к а

9 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).

10 Снимите обивку двери задка (см.

Раздел 15).

11 На

 моделях Универсал и Zafira сни­

мите накладки с боковин двери задка.

12 Рассоедините разьем электропро­

водки двери задка рядом с декоратив­

ной накладкой.

13 Отпустите крепежные гайки

 (см.

сопр. иллюстрацию) и извлеките де­

коративную накладку.

14 Установка выполняется в обратном

порядке  З а м е ч а н и е : Центральные

шпильки декоративной планки при ус­

тановке дополнительно смазываются

герметиком.

4 Снятие и установка

решетки обтекателя

1 Снимите рычаги стеклоочистителей

(см. Главу 12), отсоедините и снимите с

задней переборки двигательного отсе­

ка резиновое уплотнение.
2 Приподнимите решетку обтекателя

со стороны задней переборки двигатель­

ного отсека, на

 моделях Astra осторож­

но изнутри отожмите 5 внутренних фик­

саторов (см. иллюстрацию 4.2а). а на

моделях Zafira высвободите край ре­

шетки из направляющей (см. иллюст-

4.2а Решетка обтекателя (1) на

моделях Astra крепится пятью фиксато­

рами (3)

2 Шланг омывателей ветрового стекла

4.2Ь Решетка (1) обтекателя на

моделях Zafira - стрелками указаны

боковые крышки обтекателя

Шланг омывателей ветрового стекла

рацию 4.2Ь). Снимите решетку. На  м о ­

д е л я х Zafira извлеките 2 распорные

заклепки и снимите боковые крышки об­

текателя.

3 С обратной стороны решетки отсое­

дините шланг омывателей ветрового

стекла  ( с м . иллюстрации 4.2).
4 Установка производится в обратном

порядке.

5 Снятие и установка

крышки задней переборки  О *

двигательного отсека

(модели Zafira)

1 Снимите решетку обтекателя (см.

Раздел 4).  З а м е ч а н и е : Стеклоочисти­

тели при этом можно не снимать.

2 При соответствующей комплектации

рассоедините разьем электропроводки

датчика состава воздуха

 (см. сопр. ил­

люстрацию), высвободите проводку из

держателей, выверните 4 крепежных бол­

та и извлеките крышку из двигательно- *

го отсека.
3 Установка производится в обратном
порядке.

6 Снятие и установка

защиты колесных арок

(локеры)

Замечание: В задних колесных нишах

Г л а в а 11  К у з о в

269

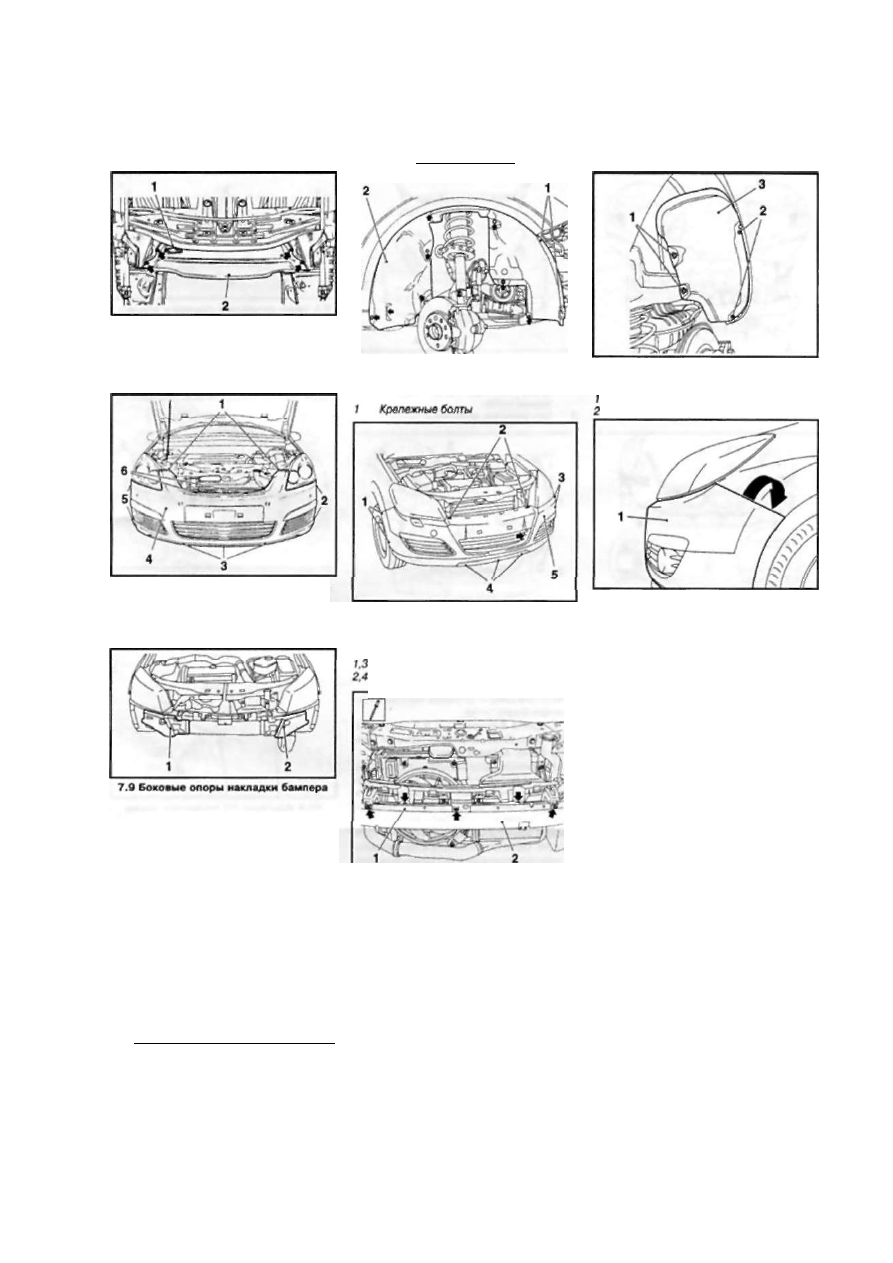

S.2  Б о л т ы (указаны стрелками) крепле­

ния крышки (2) задней переборки

двигательного отсека (Zafira)

/ Разьем электропроводки датчика

состава воздуха

6.2а Крепление защиты (2) арки

переднего колеса - стрелками указаны

распорные заклепки арки

6.2Ь Крепление защиты (3) задней

колесной арки

Крепежные гаки
Крепежные болты

7.1 Крепление накладки (4) переднего

бампера на моделях Zafira

1.2,5Крепежные болты

3,6 Фиксаторы

7.3 Крепление накладки (5) переднего

бампера (модели Astra) - стрелкой

указано место установки датчика

наружной температуры

Крепежные болты

Фиксаторы

защита установлена только в задней об­
ласти арок.

1 Снимите соответствующее колесо

(см. Главу "Введение»).
2 Для снятия защиты арки переднего
колеса выверните 2 крепежных болта,
извлеките 8 распорных заклепок, а на
задней арке - 2 крепежных болта и 2
крепежные гайки

 (см. сопр. иллюст­

рации) и снимите защиту.

3 Установка производится в обратном
порядке.

7 Снятие и установка

переднего бампера/

накладки бампера

1 Ниже приведено описание процеду­

ры снятия/установки переднего бампе­
ра/накладки бампера  д л я

 моделей

Astra, Аналогичная процедура для мо­

делей Zafira производится практичес­

ки так же, существуют лишь некоторые

7.10 Потайные заклепки (указаны

стрелками) крепления передней

направляющей (1) к балке (2) передне­

го бампера

отличия в креплении накладки бампера
(см. сопр. иллюстрацию).
2 Снимите декоративную решетку ра­

диатора (см. Раздел 12).

3 Снимите крепления

 (см. сопр. ил­

люстрацию) накладки переднего бам­

пера.
4 Высвободите датчик температуры из

держателя на декоративной решетке

накладки бампера (см. так же Главу 3,
Раздел 10).
5 При соответствующей комплектации
отсоедините электропроводку противо-

7.6 Надавите на боковые фасы наклад­

ки (1) переднего бампера и высвободи­

те накладку из боковых направляющих

туманных фар, а также шланг омывате-
лей фар от резервуара с жидкостью для
омывай.v.i стекол - соберите пролившу­

юся жидкость.

6 Нажмите на боковые фасы накладки
бампера по направлению вверх и выс­
вободите накладку из боковых направ­
ляющих

 (см. сопр. иллюстрацию).

Будьте осторожны - не повредите креп­

ление накладки бампера.

7 Высвободите накладку бампера из
передней направляющей, расположенной
на балке бампера между фарами, и при
помощи ассистента снимите накладку.

8 Снимите фары (см. Главу 12).
9 Снимите боковые опоры накладки
бампера

 (см. сопр. иллюстрацию).

10 Рассверлите головки пяти потайных

заклепок, выбейте заклепки и снимите
переднюю направляющую с балки бам­
пера

 (см. сопр. иллюстрацию).

11 Разрежьте крепление жгута электро­

проводки и отсоедините жгут от балки
бампера.

12 Выверните крепежный болт и сни­

мите с балки бампера резервуар с жид­
костью для смывания стекол

 (см. сопр.

иллюстрацию), затем отпустите 4 гай­

ки, извлеките крепежные болты и сни­
мите балку с рамы.

13 При установке балки необходимо

использовать новые крепежные болты и
гайки. Фланец балки бампера после за­
тягивания болтов для защиты следует
опломбировать воском.

14 Дальнейшая установка производит-

270 '

Ч а с т ь  А :  Н а р у ж н о е  о б о р у д о в а н и е и  к у з о в н ы е  э л е м е н т ы

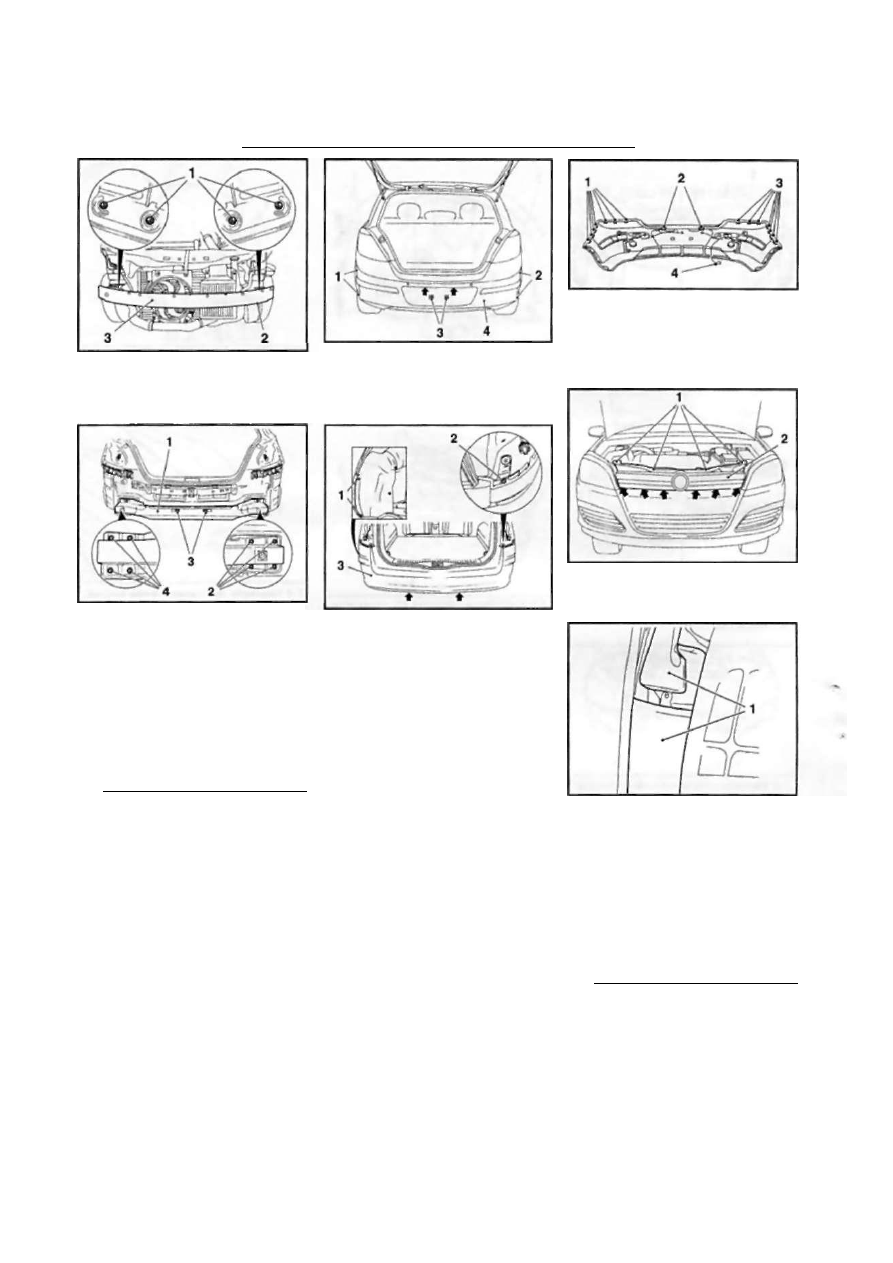

7.12  Б о л т ы (1) крепления балки (3)

переднего бампера

2 Место крепления резервуара

жидкости для омывания стекол

8.3 Крепление накладки (4) заднего

бампера (модели Хэтчбэк и Astra GTC)

1.2 Крепежные болты защиты арок

задних колес

3 Центральные крепежные болты

8.7 Гайки крепления (2, 3 и 4) балки (1)

заднего бампера

ся в порядке, обратном порядку снятия.

Для крепления передней направляющей

используются новые заклепки, при этом
направляющая должна выставляться по

центральному отверстию.

8 Снятие и установка

заднего бампера/накладки

бампера

М о д е л и  Х э т ч б э к и Astra  G T C

1 Снимите задние комбинированные

фонари (см. Главу 12, Раздел 19).
2 Снимите фонарь подсветки номер­
ного знака (см. Главу 12, Раздел 21).
3 Выверните крепежные болты ("см.
солр. иллюстрацию) и отсоедините от
бампера защиту арок задних колес (см.
также Раздел 6). Затем снимите номер­
ной знак и выверните 2 центральных

крепежных болта.

4 При соответствующей комплектации

рассоедините разьем электропроводки

датчиков системы помощи при парков­

ке (см. иллюстрацию 8.6).

5 Нажмите на боковые фасы накладки

бампера по направлению вверх и выс­
вободите накладку из боковых направ­

ляющих (см. иллюстрацию 7.6). Будь­
те осторожны - не повредите крепление

накладки бампера.

6 Высвободите накладку бампера из

центральной направляющей (см. сопр.

8.10 Крепежные  б о л т ы (1 и 2) накладки

(3) заднего бампера  ( м о д е л и Универ­

сал и Zafira) - стрелками указаны

места расположения заклепок

иллюстрацию) и снимите накладку при

помощи ассистента.

7 Отдайте 8 крепежных и 2 зажимные

гайки (см.  с о л р . иллюстрацию) и сни­
мите балку заднего бампера с рамы.

8 Установка производится в порядке,
обратном порядку снятия. При установ­

ке балки необходимо использовать но­
вые крепежные болты и гайки. Фланец
балки бампера после затягивания бол­

тов для защиты следует опломбировать

воском. Обратите внимание на проклад­
ку электропроводки к фонарям подсвет­
ки номерного знака,

М о д е л и  У н и в е р с а л и Zafira

9 Снимите задние комбинированные
фонари (см. Главу 12).

10 Выверните по одному крепежному

болту с каждой стороны автомобиля и
освободите верхний край накладки бам­
пера, затем выверните по 2 болта и от­

делите накладку от защиты арок задних

колес (см. солр. иллюстрацию).

11 Извлеките 2 распорные заклепки

(см. иллюстрацию 8.10) и пенополи-
стирольную вставку из накладки бампе­
ра.

12 Дальнейшее снятие накладки бампе­

ра выполняется также, как на

 моделях

Хэтчбэк. Выверните крепежные болты

и снимите балку заднего бампера с

8.в Точки крепления накладки заднего

бампера в направляющих

1,3 Боковые направляющие

2 Центральная задняя направляющая

4 Разьем электропроводки датчиков

системы помощи при парковке

9.1 Заклепки крепления (1) декоратив­

ной решетки (2) радиатора - стрелками

указаны места расположения фиксато­

ров  ( м о д е л и Astra)

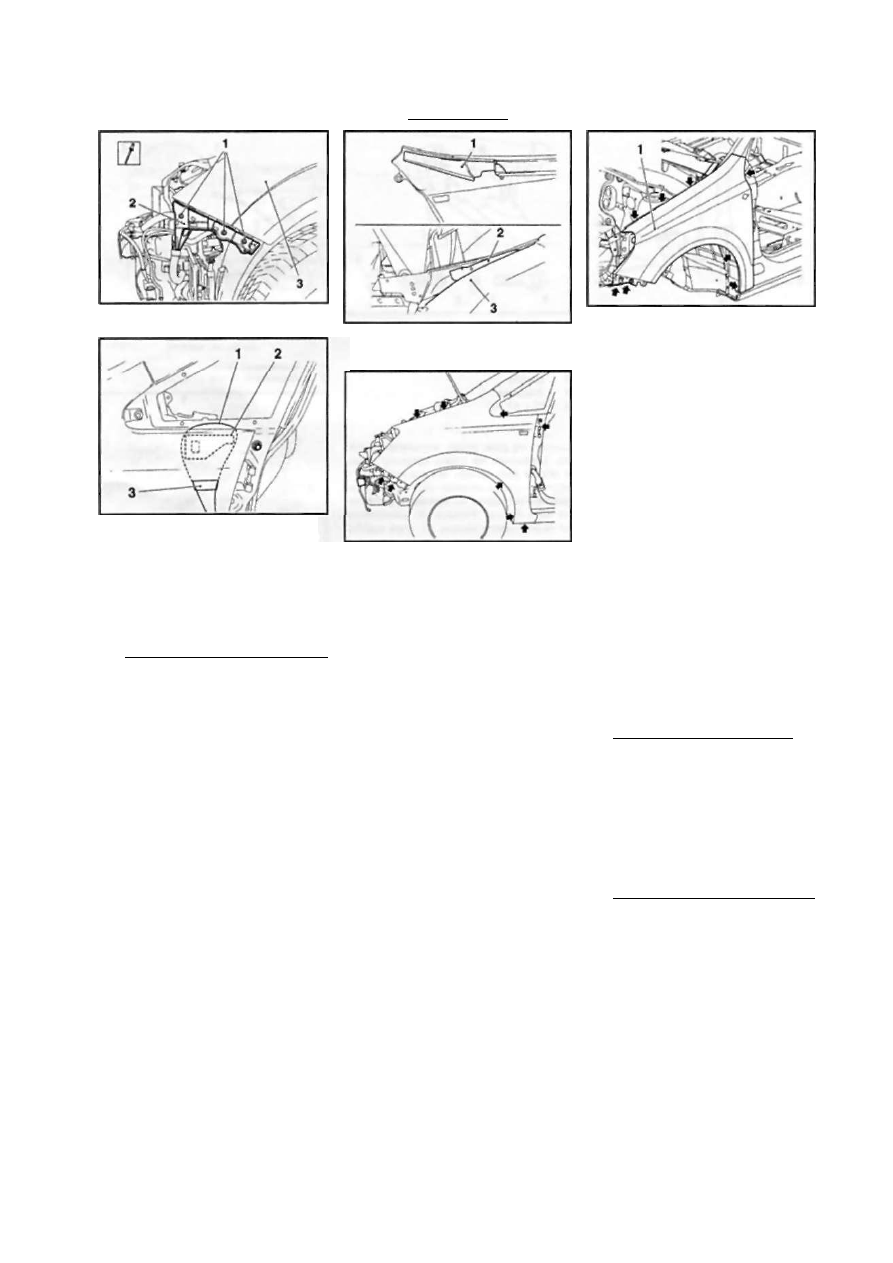

10.4 Изоляция (1) переднего крыла

рамы. Замечание: На моделях Zafira
балка бампера закреплена пятью кре­
пежными гайками.

13 Установка производится в обратном

порядке.

9 Снятие и установка

декоративной решетки

радиатора

1 Откройте капот и извлеките 4 рас­

порные заклепки (см. сопр. иллюст­

рацию) из пластины держателя замка

капота.
2 Отожмите 6 фиксаторов (см. иллю­

страцию 9.1) и снимите решетку с на­

кладки бампера. Замечание: На моде­

лях Zafira - 8 фиксаторов.

3 Установка производится в обратном
порядке.

Г л а в а  1 1  К у з о в

271

10.5 Заклепки (1) боковой направляю­

щей (2) переднего крыла (3)

10.6 Клейкая лента (2)  д л я установки

накладки (1) переднего крыла на раму

(3) ветрового стекла

10.18 Установка проволоки (1)  д л я

разрезания клеевого  с л о я  д е р ж а т е л я

(2) крыла

I Отверстие под установку бокового

повторителя указателя поворота

10 Снятие и установка

передних крыльев

1 Снимите фару, боковой повторитель

указателя поворотов (см. Главу 12) и
защиту колесной арки (см. Раздел 6) с

соответствующей стороны автомобиля.
2 Снимите накладку переднего бампе­

ра (см. Раздел 7).

3 При снятии правого крыла на бен­
зиновых моделях отпустите крепежную
гайку, отсоедините угольный адсорбер
системы EVAP, отведите его в сторону.
4 Снимите изоляцию крыла

 (см. сопр.

иллюстра цию).
5 Если снятие крыла производится с
целью его последующей замены, необ­
ходимо снять с него боковую направля­

ющую

 (см. сопр. иллюстрацию), для

чего рассверлите головки трех заклепок

и выбейте заклепки из посадочных от­
верстий.
6 Отсоедините при помощи пластмас­
сового клина типа  H A Z E T  1 9 6 5 - 2 0 на­
кладку крыла от рамы ветрового стекла,
затем снимите липкую ленту с рамы
(см. сопр. иллюстрацию).
7 Заклейте кромки крыла скотчем.
8 Откройте переднюю дверь, выверни­
те 8 крепежных болтов

 (см. сопр. ил­

люстрацию) и снимите крыло. Заме­

чание: При замене крыла снимите со
старого и установите на новое зажим­
ную гайку крепления фары, уплотнение
капота и накладку крыла.

10.19 Крепежные болты (указаны

стрелками) переднего крыла (модели

Zaflra)

9 При установке крыла наклейте новую,

длиной 5  с м , двухстороннюю клейкую
ленту на накладку крыла. Заведите на­

кладку под уплотнитель ветрового стек­
ла и приклейте к раме ветрового стек­

ла.

10 Покройте специальным лаком те по­

верхности нового крыла, которые после

установки будут недоступными.

11 Очистите сопрягаемые поверхности

крыла, при необходимости выровняйте
их.

12 Установите крыло и выставьте рав­

номерный зазор между прилегающими
кузовными элементами.

13 Закрепите крыло на накладку, ввер­

ните болты и затяните их с требуемым

усилием (см. Спецификации).

14 Дальнейшая установка производит­

ся в порядке, обратном порядку снятия.

О с о б е н н о с т и  м о д е л е й  Z a f i r a

15 В целом процедура снятия/установ­

ки переднего крыла выполняется также
как и на моделях Astra. Ниже приведены

только отличия.

16 Снимите фиксированное стекло стой­

ки А (передней стойки) (см. Раздел 11).

17 Осторожно разрежьте клеевой шов

между крылом и стойкой А в верхней
части у рамы стекла, для чего нагрейте
нож или шпатель и введите инструмент
сверху в зазор.

18 Разрежьте клеевой слой между дер­

жателем крыла и стойкой А под фикси­
рованным стеклом, для чего введите про-

10.8 Болты (указаны стрелками)

крепления переднего крыла

волоку

 (см. сопр. иллюстрацию) че­

рез зазор так. чтобы обвести место
склейки и выведите концы проволоки из
отверстия под установку бокового повто­
рителя указателя поворота, при этом не
зажимайте проволоку между держателем
и стойкой А. Предварительно заклейте
кромки отверстия под установку повто­
рителя скотчем. При разрезке клеевого
слоя ассистент должен нагревать его
феном.

19 Выверните 9 крепежных болтов

 (см.

сопр. иллюстрацию), нагрейте уплот-
нительную массу внизу у стойки А фе­
ном и осторожно отделите крыло.
20 При установке нового крыла пред­
варительно закрепите его болтами, по­
метьте места склеивания, затем снова
снимите. Нанесите клей на держатель и
на стойку А в верхней части у рамы окна.
21 Установите крыло и выставьте рав­
номерный зазор между прилегающими
кузовных элементов.

11 Снятие и установка

фиксированного стекла

стойки А (модели Zafira)

1 Снимите отделку стойки А (передней

стойки) (см. Раздел 51) и боковую на­
кладку панели приборов
2 Отпустите 4 гайки и снимите фикси­
рованное стекло стойки А.
3 Установка производится в обратном
порядке.

12 Снятие, установка и

регулировка капота

С н я т и е

1 Откройте капот и отсоедините от

него газонаполненный телескопический
упор, для чего немного приподнимите
отверткой стопорную скобу и выведите
стойку из верхней сферической опоры.
2 Для последующей установки обведи­
те маркером положение петель на капо­

те.

3 Выверните 4 крепежных бопта (по 2
с каждой стороны), затем при помощи
ассистента снимите капот и отложите
его в сторону.
