192

Часть А:  С и с т е м а питания

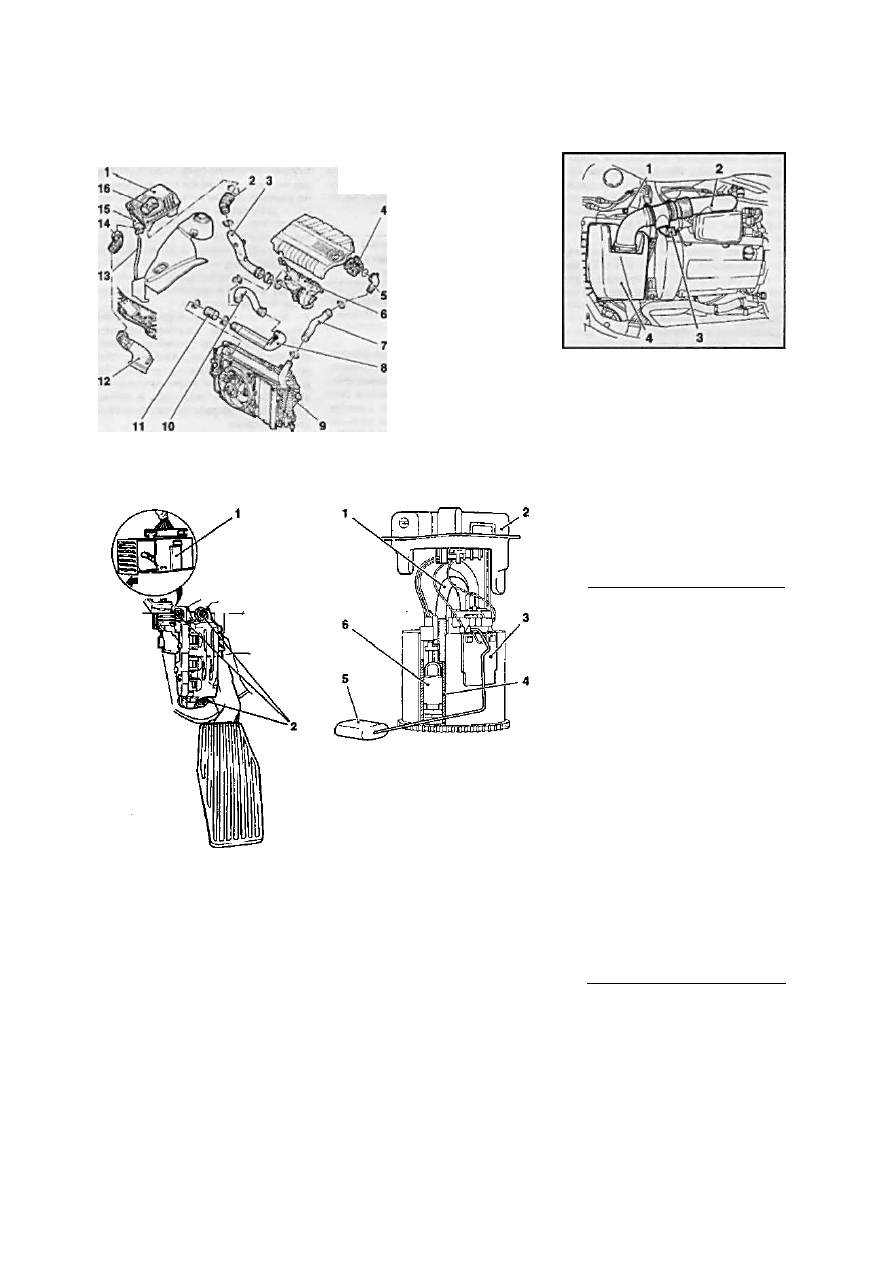

6.1 Схема соединения компонентов

впускного воздушного тракта (на

примере двигателя Z19DTH)

1 Корпус воздухоочис­

тителя

2 Впускной воздуховод

3 Рукав наддува

4 Патрубок дроссель­

ной заслонки

5,7,10,11 Шланги

наддува

6 Турбокомпрессор с

выпускным коллекто­

ром

8 Труба наддува

9 Охладитель надувоч­

ного воздуха

(интеркулер)

Резонатор

Дренажная трубка

Соединительный

рукав
Нижняя часть корпуса

воздушного фильтра

Датчик измерения

массы воздуха

12

13

14

15

16

7.3  Т р и крепежных гайки (2) педальной

сборки газа

I Разьем электропроводки

висимости от типа и марки двигателя (см.

ниже) от впускного рукава).

4 Для

 других двигателей требуется

выполнить несколько дополнительных

действий:

• Двигатели Z14XEP/Z18XE: Сними­

те шланг системы вентиляции картера,

предварительно ослабив соответствую­

щий хомут и сдвинув его назад по шлан­

гу;
. Двигатели Z14XEP/Z22YH: Отсое­

дините шланг вентиляции топливного

бака;
• Двигатели Z14XEP: Отсоедините

8.1 Сборка электрического топливного

насоса (6)

1 Топливопровод насоса

2 Крышка сборки

3 Корпус сборки

4 Топливный фильтр (бензиновые

модели)

5 Измерительный поплавок

нижнюю резиновую опору воздушного

фильтра и снимите передний соедини­

тельный рукав;

• Двигатели Z13DTH-. Отсоедините 2

вакуумных шланга;
• Двигатели Z19DT(H)/Z17DT(L/H)/

Z13DTH: Отсоедините нижнюю дренаж­

ную трубку слива воды из воздушного

фильтра.

5 Извлеките воздухоочиститель с впус­

кной трубопроводом.

Установка

6 Установка производится в порядке,
обратном порядку демонтажа компонен­
тов. Проследите за надежностью затя-

6.3 Снятие воздухоочистителя (4) (на

примере двигателя Z16XEP)

/ Крепежный болт

2 Впускной трубопровод

3 Разьем электропроводки датчика

измерения массы воздуха

гивания хомутов крепления воздухово­

дов. На

 дизельных двигателях 2.0 л

не забудьте заменить уплотнительное

кольцо, на стыке металлического рукава

с турбокомпрессором (если отсоединя­

ли рукав).

7 Снятие и установка педали

газа

1 Подачей топлива в цилиндры двига­

теля управляет ЕСМ, которое восприни­

мает электрический сигнал от датчика

положения педали газа, установленного

на педальной сборке. Педаль демонти­

руется вместе с датчиком. При выходе

из строя педальная сборка в условиях

обычной мастерской не ремонтируется

и заменяется полностью.
2 В салоне автомобиля, с целью обес­

печения доступа к педальной сборке,

отпустите крепеж и снимите левую (во­

дительскую) нижнюю крышку отделки

панели приборов (см. Главу 11, Раздел

34), при необходимости отогните ковро­

вое покрытие днища салона.
3 Отдайте крепежные гайки и сними­

те педальную сборку с перегородки дви­

гательного отсека (см. сопр. иллюст­

рацию). Сдвинув запорный элемент на

разъеме, отсоедините электропроводку

от датчика положения педали газа/по­

дачи топлива.
4 Установка производится в обратном

порядке.

8 Снятие и установка

топливного насоса

Замечание: При установке потребует­

ся новое уплотнительное кольцо крыш­

ки топливного насоса.

Общая информация

1 Электрический топливный насос со­

вместно с датчиком запаса топлива ус­

тановлен в корпус сборки (см. сопр.

Г л а в а 4  С и с т е м ы  п и т а н и я ,  у п р а в л е н и я  д в и г а т е л е м ,

в ы п у с к а и  с н и ж е н и я  т о к с и ч н о с т и  о т р а б о т а в ш и х газов

193

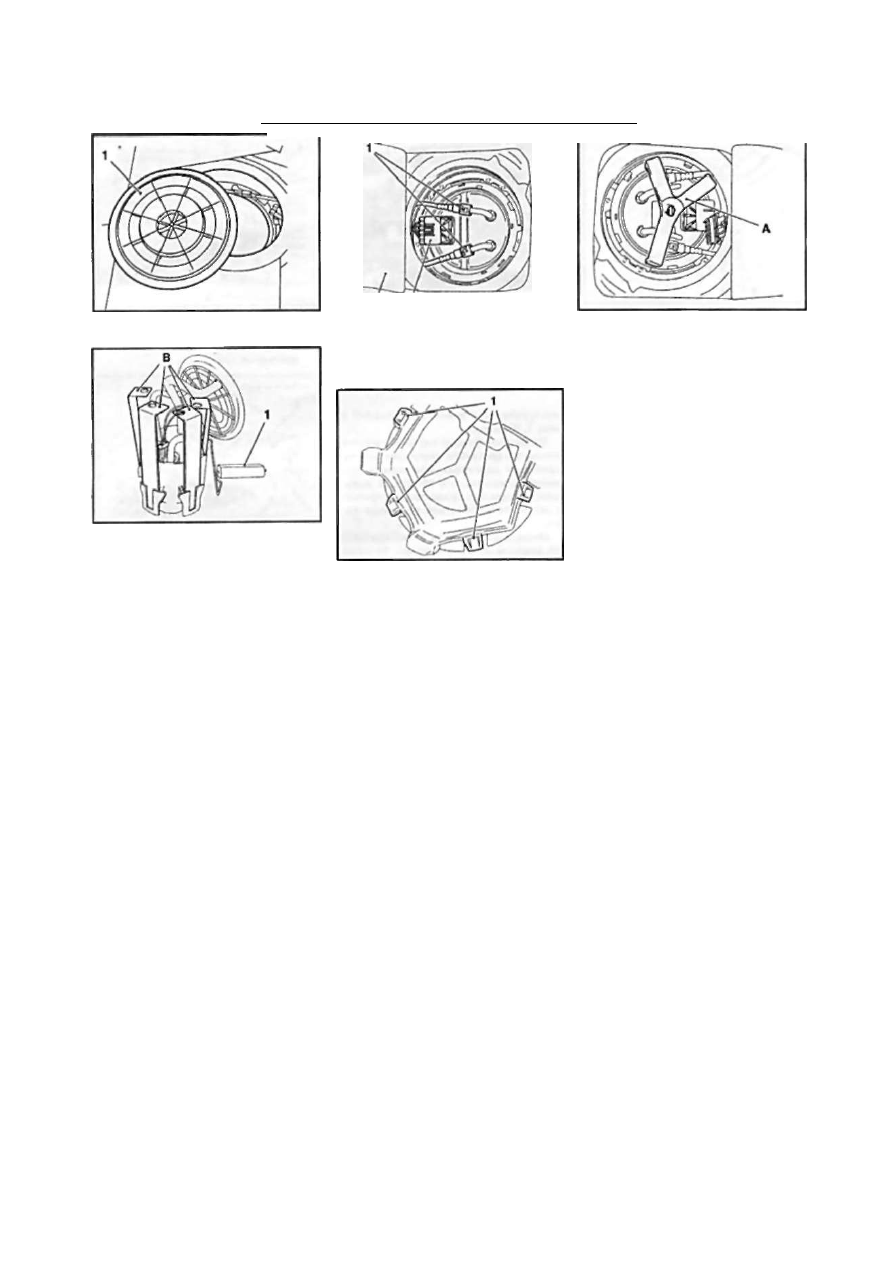

8.7 Сервисная крышка (1) лючка

доступа к сборке топливного насоса

8.11 При установке приспособления

Oppl-KM -6391 (В)  д л я отжимания

фиксаторов крепления сборки измери­

тельный поплавок (1)  д о л ж е н находить­

ся в вертикальном положении

иллюстрацию), которая погружается в
топливный бак. На бензиновых моделях

в этой же сборке устанавливается сет­

чатый топливный фильтр.  З а м е ч а н и е :

На дизельных моделях топливный
фильтр расположен в двигательном от­
секе.
2 Ниже приведен порядок снятия топ­
ливного насоса  д л я модельного ряда

A s t r a . Снятие топливного насоса на  м о ­

д е л я х Zafira выполняется тем же спо­

собом, но после снятия топливного бака

(см. Раздел 12).  З а м е ч а н и е : На дизель­

ных моделях более раннего выпуска так

же может отсутствовать специальный
лючок и потребуется снятие топливного

бака.
3 При выполнении работ топливный

бак не должен быть заполнен более чем
на 2/3 своей емкости. Перед снятием

сборки топливного насоса опорожните
топливный бак до необходимого уровня

путем расходования топлива при движе­
нии автомобиля, либо откачав топливо
при помощи специального насоса через
заливную горловину бака. Работы сле­
дует проводить в хорошо проветривае­

мом помещении.

С н я т и е

4 Отсоедините отрицательный провод
от аккумуляторной батареи (см. Главу 5).
Сбросьте давление в системе подачи
топлива (см. Раздел 2).
5 С целью обеспечения доступа к люч­
ку в панели пола, поднимите и снимите

3 2

8.8 Подводящие линии крышки сборки

топливного насоса

1 Топливопроводы

2 Разъем электропроводки

3 Клапан коврового покрытия

8.13 Фиксаторы (1) корпуса сборки

топливного насоса

подушку заднего сиденья (см. Главу 11).
З а м е ч а н и е : В случае необходимости

снимите и спинку заднего сиденья.

6 Отогните ковровое покрытие над
сервисной крышкой лючка.  З а м е ч а н и е :
Область коврового покрытия, располо­

женная над лючком, уже разрезана, но на

новых автомобилях могут оставаться
соединительные перемычки - аккурат­
но прорежьте их острым ножом.
7 Подденьте и снимите сервисную

крышку лючка

 (см. сопр. иллюстра­

цию) доступа к сборке топливного на­
соса.
8 Рассоедините разъем электропро­

водки

 (см. сопр. иллюстрацию) - зак­

репите жгут, подклеив его скотчем к па­
нели пола. Четко промаркируйте, чтобы
не перепутать при установке, топливоп­
роводы, отсоедините их от штуцеров на
крышке насосной сборки. С целью пре­

дотвращения пролива топлива сразу же

закупорьте топливопроводы подходящи­

ми заглушками и отведите их в сторону.

Удалите следы потеков топлива.  З а м е ­
ч а н и е : При оборудовании топливопро­
водов быстрораэъемными соединения­
ми для их отсоединения потребуется
специальный инструмент, например,

HAZET 4501-1.

9 Установите специальное приспособ­

ление  К М - 7 9 7  ( с м .  с о л р . иллюстра­

цию) в пазы стопорного кольца, вывер­

ните и снимите кольцо. При отсутствии
приспособления установите в паз сто­
порного кольца пластмассовый клин или

8.9 Специально приспособление

KM-798 (А)  д л я снятия стопорного

кольца крышки насосной сборки

подходящий деревянный брусок и отвер­

ните кольцо легкими ударами пластмас­
сового или деревянного молотка.  В н и ­
м а н и е : Ни в коем случае не применяй­
те для этого металлические предметы -

при ударах существует опасность высе­
кания искр!

10 Аккуратно вытяните крышку вверх -

она соединена с корпусом сборки ка­
бельными разъемами и шланговыми со­
единениями  ( с м . иллюстрацию 8.1).
После извлечения крышки отсоедините
с ее внутренней стороны все подводя­
щие линии и уплотнительное кольцо.
З а м е ч а н и е : Уплотнительное кольцо под­

лежит замене в обязательном порядке.

11 Установите в специальные гнезда на

корпусе насосной сборки четыре эле­
мента приспособления  К М - 8 3 9 1 (см.

сопр. иллюстрацию), обратите внима­

ние на положение измерительного по­
плавка! Нажмите одновременно на все

элементы приспособления вниз  д л я от­
жимания фиксаторов и извлеките кор­

пус насосной сборки. При отсутствии

специального приспособления восполь­

зуйтесь подходящим инструментом и
помощью ассистента.

12 Проверьте состояние сетчатого

фильтра, в случае необходимости про­
изведите его замену. В случае необхо­

димости насос может быть снят с кор­

пуса сборки, - постарайтесь запомнить
порядок подсоединения соответствую­

щей электропроводки.

У с т а н о в к а

13 Установите на штатное место насос

и сетчатый фильтр (если снимались),

аккуратно заправьте корпус насосной

сборки в бак и надежно закрепите его в
фиксаторах (см.  с о л р . иллюстрацию).

14 Дальнейшая установка производит­

ся в порядке, обратном порядку снятия.

Не забудьте заменить уплотнительную
прокладку крышки сборки топливного
насоса и после окончания установки
проверьте систему на герметичность.
З а м е ч а н и е : Сервисная крышка и зад­

нее сидение устанавливаются после
проверки герметичности системы.

194

Ч а с т ь  А :  С и с т е м а питания

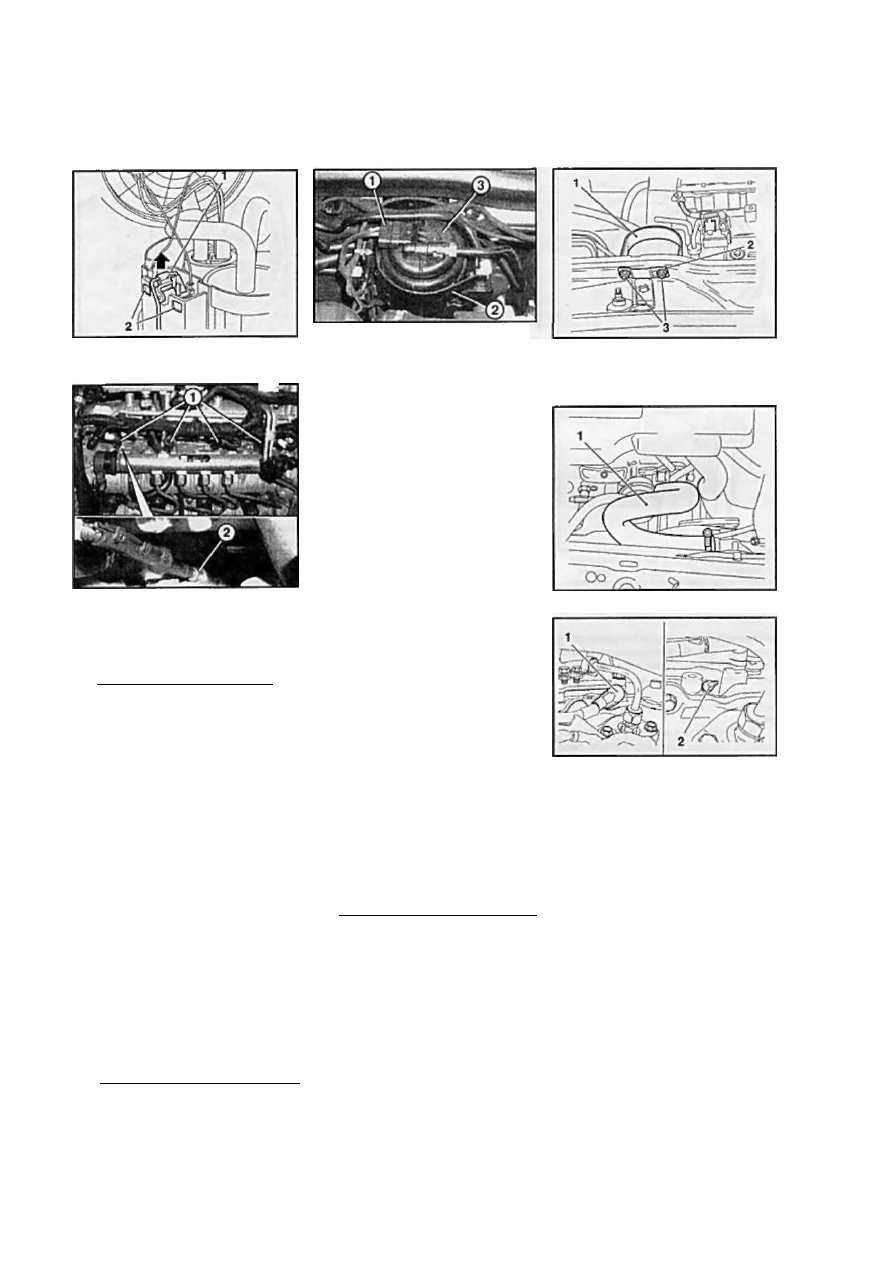

9.3 Датчик (1) запаса топлива

2 Фиксаторы

•В

11.5 Свечи (2) накаливания

/ Разъемы электропроводки

9 Снятие и установка

датчика запаса топлива

1 Датчик расхода топлива состоит из

измерительного поплавка и потенцио­

метра. При понижении уровня топлива

опускается также и поплавок датчика, при

этом связанный с поплавком потенцио­

метр увеличивает электрическое сопро­

тивление датчика и формирует соответ­

ствующий сигнал. Датчик запаса топли­

ва устанавливается в корпус сборки топ­

ливного насоса (см. Раздел 8).
2 Снимите сборку топливного насоса

(см. Раздел 8).
3 Отожмите фиксаторы

 (см. сопр.

иллюстрацию) и аккуратно извлеките
датчик из посадочного гнезда по направ­
лению вверх.
4 Установка производится в обратном

порядке.

Внимание: При извлечении датчика и

установке его обратно постарайтесь не

допустить деформации рычага измери­

тельного поплавка - не тяните за соеди­

нительную ось датчика!

10 Снятие и установка хомута

крепления топливного

фильтра (дизельные

модели)

Замечание: Описание процедуры сня­

тия топливного фильтра для замены

10.4 Топливный фильтр дизельных

моделей

7 Разьем электропроводки подогрева

топлива

2 Хомут крепления фильтра
3 Топливный фильтр

фильтрующего элемента приведено в

Главе 1. Разделе.

1 Топливный фильтр системы питания

дизельного двигателя крепится к задней

переборке двигательного отсека при

помощи специального хомута. В неко­

торых случаях после извлечения фильт­

ра может потребоваться демонтаж хо­

мута.

2 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5)

3 Снимите решетку обтекателя (см.

Главу 11), а на

 моделях Zafira - крышку

задней переборки двигательного отсе­

ка (см. Главу 11).

4 Рассоедините разьем

 (см. сопр.

иллюстрацию) электропроводки от топ­

ливного фильтра, отделите от хомута

крепления топливопроводы и вакуумный

шланг тормозного усилителя.
5 Осторожно извлеките топливный

фильтр вверх из хомута крепления и от­

ведите в сторону Замечание: Топливоп­

роводы от топливного фильтра отсое­

динять не надо.

6 Отпустите крепежные гайки

 (см.

сопр. иллюстрацию), снимите стопор­

ную скобу и снимите хомут.

7 Установка производится в порядке,

обратном порядку снятия

11 Снятие и установка свечей

накаливания (дизельные

двигатели)

1 Благодаря хорошим пусковым харак­

теристикам дизельных двигателей с не­

посредственным впрыском топлива необ­

ходимость в предварительном прогреве

камер сгорания появляется лишь при тем­

пературах наружного воздуха ниже О 'С.
2 Основными элементами свечи нака­

ливания являются корпус и впрессован­

ный в него нагревательный элемент.

3 Ниже описана процедура снятия све­

чей накаливания для двигателя Z19DTH,

для остальных двигателей приведены

особенности.

4 Отсоедините провод от отрицатель-

10.6 Хомут (1) крепления топливного

фильтра

2 Стопорная скоба
3 Крепежные гайки

11.7 Воздуховод (1) турбокопроссора

11.9 Свеча (2) накаливания двигателей

Z17DT(L/H)

1 Разъем электропроводки

ной клеммы батареи (см. Главу 5) и сни­

мите крышку двигателя (см. Главу 2).

5 Рассоедините разъемы

 (см. сопр.

иллюстрацию) электропроводки от све­

чей накаливания и выверните свечи.
6 Установка производится в обратном

порядке.

О с о б е н н о с т и  д в и г а т е л я  Z 1 3 D T H

7 Необходимо предварительно осла­

бить 2 крепежных хомута и снять возду­

ховод турбокопрессора

 (см. сопр. ил­

люстрацию).

О с о б е н н о с т и  д в и г а т е л я Z17DT

(L/H)

8 Снимите впускной воздуховод

 (см.

иллюстрацию 6.29 к Главе 3).
9 Рассоедините разъем электропро­

водки и выверните свечу накаливания
(см. сопр. иллюстрацию).

Г л а в а 4  С и с т е м ы  п и т а н и я ,  у п р а в л е н и я  д в и г а т е л е м ,

в ы п у с к а и  с н и ж е н и я  т о к с и ч н о с т и  о т р а б о т а в ш и х  г а з о в

195

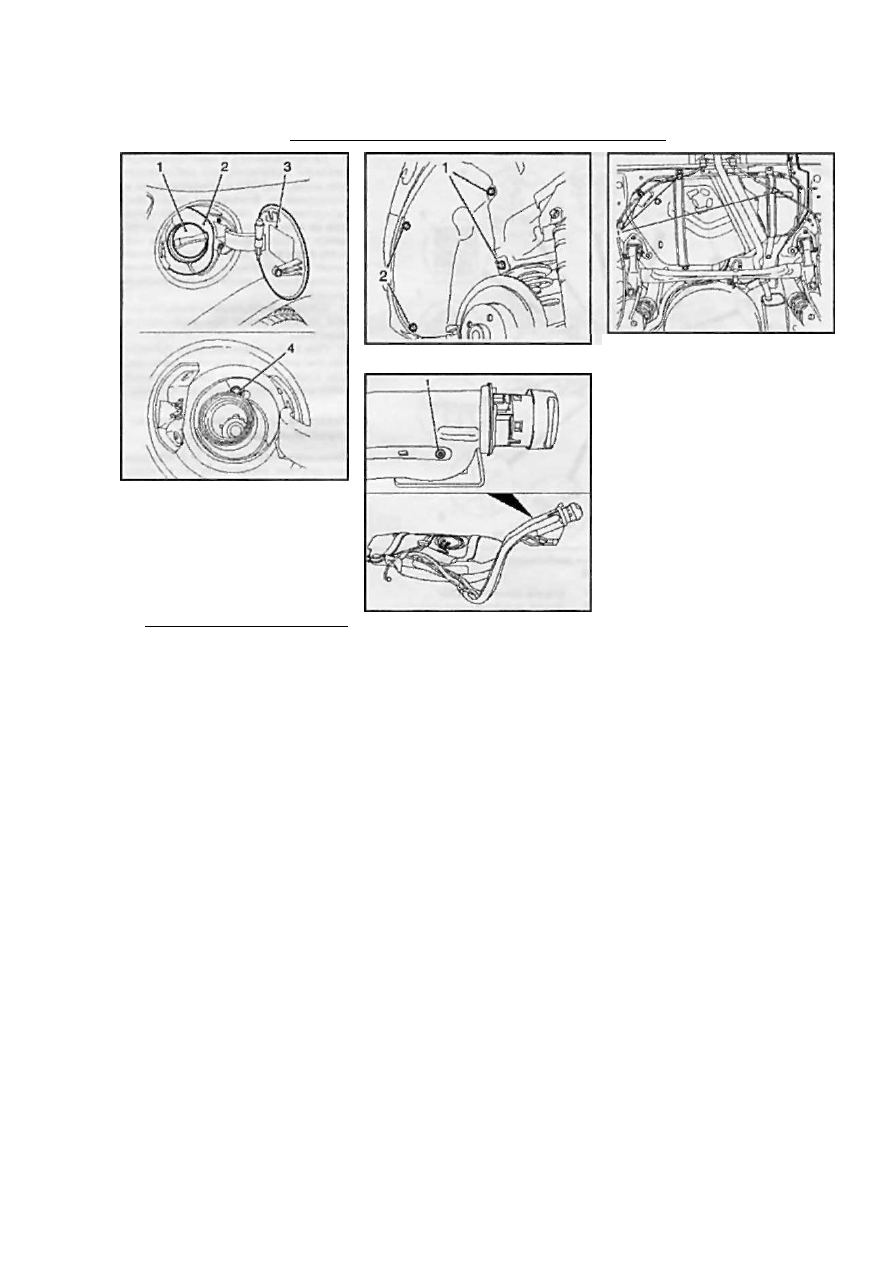

12.3 Крепежный  б о л т (4) топливозапра­

вочного рукава

1 Крышка заливной горловины

2 Резиновый чехол

3 Лючок заливной горловины

12 Снятие и установка

топливного бака

Замечание: В зависимости от модели

процедура снятия бака может несколь­

ко отличаться от приведенной ниже, но
эти отличия не принципиальны.

1 Сбросьте остаточное давление в си­

стеме питания (бензиновые модели) (см.
Раздел 2). Отсоедините отрицательный
провод от батареи (см. Галву 5).
2 Перед снятием топливного бака не­
обходимо удалить из него все топливо.

Поскольку сливной пробки производи­

телями не предусмотрено, откачайте топ­
ливо специальным насосом - будьте ак­

куратны, в баке все равно останется не­

много топлива.
3 На

 бензиновых моделях необходи -

мо отсоединить заливную горловину от
корпуса автомобиля, для чего снимите
крышку и резиновый чехол горловины
(см. сопр. иллюстрацию), и выверни­

те крепежный болт.

12.4 Элементы (1 и 2) крепления

внутренней панели арки заднего колеса

12.10 Крепежный  б о л т (1)  в л а г о о т д е л и -

т е л я заправочной горловины

4 Кроме того, на бензиновых моделях
необходимо снять правое заднее коле­
со (см. Главу «Введение») и, вывернув 2
болта и 2 гайки, снять внутреннюю па­
нель арки колеса (см.  с о л р . иллюст­

рацию).
5 Снимите компоненты системы выпус­

ка отработавших газов (см. Раздел 21).

6 Высвободите трос привода стояноч­

ного тормоза из промежуточных кронш­

тейнов  ( с м . сопр. иллюстрацию) и
фиксаторов и отведите его в сторону от

бака.

7 Отсоедините электропроводку от
сборки топливного насоса. Замечание:

Отсоединение проводки производится

из под автомобиля.

12.6 Промежуточные кронштейны (1)

крепления тросов стояночного тормоза

8 Отсоедините подающую и возврат­
ную топливные магистрали.

9 Отпустите хомут, выверните нижний

крепежный болт и отсоедините рукав
заливной горловины.

10 Выверните болт и отсоедините вла-

гоотделитель (см. солр. иллюстрацию)

от рукава заливной горловины.

11 Подоприте бак тележечным домкра­

том, предварительно, для распределения

нагрузки, уложив на головку последнего
кусок доски.

12 Выверните крепежные болты и сни­

мите 2 монтажные полосы.

13 Плавно опустите и извлеките топлив­

ный бак вместе с рукавом заливной гор­
ловины, отсоедините от бака все подво­

дящие линии.

14 При необходимости снимите с бака

сборку топливного насоса (см. Раздел 8)
и термозащитный экран.

15 Установка производится в порядке,

обратном порядку демонтажа компонен­
тов. Обратите внимание на следующие
моменты:

a) При установке бака на должны

пережиматься проложенные над ним
шланги;

b) Монтажные полосы должны быть

надежно закреплены на своих местах;
c) Все шланги и разъемы электро­

проводки должны быть подсоедине­
ны в правильной последовательности

и надежнозафиксированы;

16 Перед первой поездкой залейте в

бак небольшое количество топлива и
проверьте его на наличие признаков
развития утечек.

Часть В: Система управления бензинового двигателя

13 Общая информация и

меры предосторожности

О б щ а я  и н ф о р м а ц и я

1 Электронная система управления

(см. солр. иллюстрацию) двигателем
регулирует количество подаваемого в
цилиндры топлива и осуществляет уп­
равление процессом зажигания.

2 Электронная система управления

двигателем обеспечивает следующие

возможности:

a) Точная дозировка топлива в лю­

бом режиме эксплуатации, что обес­

печивает малый расход топлива при
высокой мощности;
b) Уменьшение содержания токсич­
ных составляющих в отработавших

газах благодаря точному дозированию

топлива и применению каталитичес­
кого преобразователя;
с) Самодиагностика системы управ­

ления двигателем обеспечивает воз­

можность быстрого поиска неисправ­

ности. Одним из важнейших элемен­

тов системы управления двигателем

является подсистема самодиагности-
