180

Часть  А ;  С и с т е м а  о х л а ж д е н и я  д в и г а т е л я

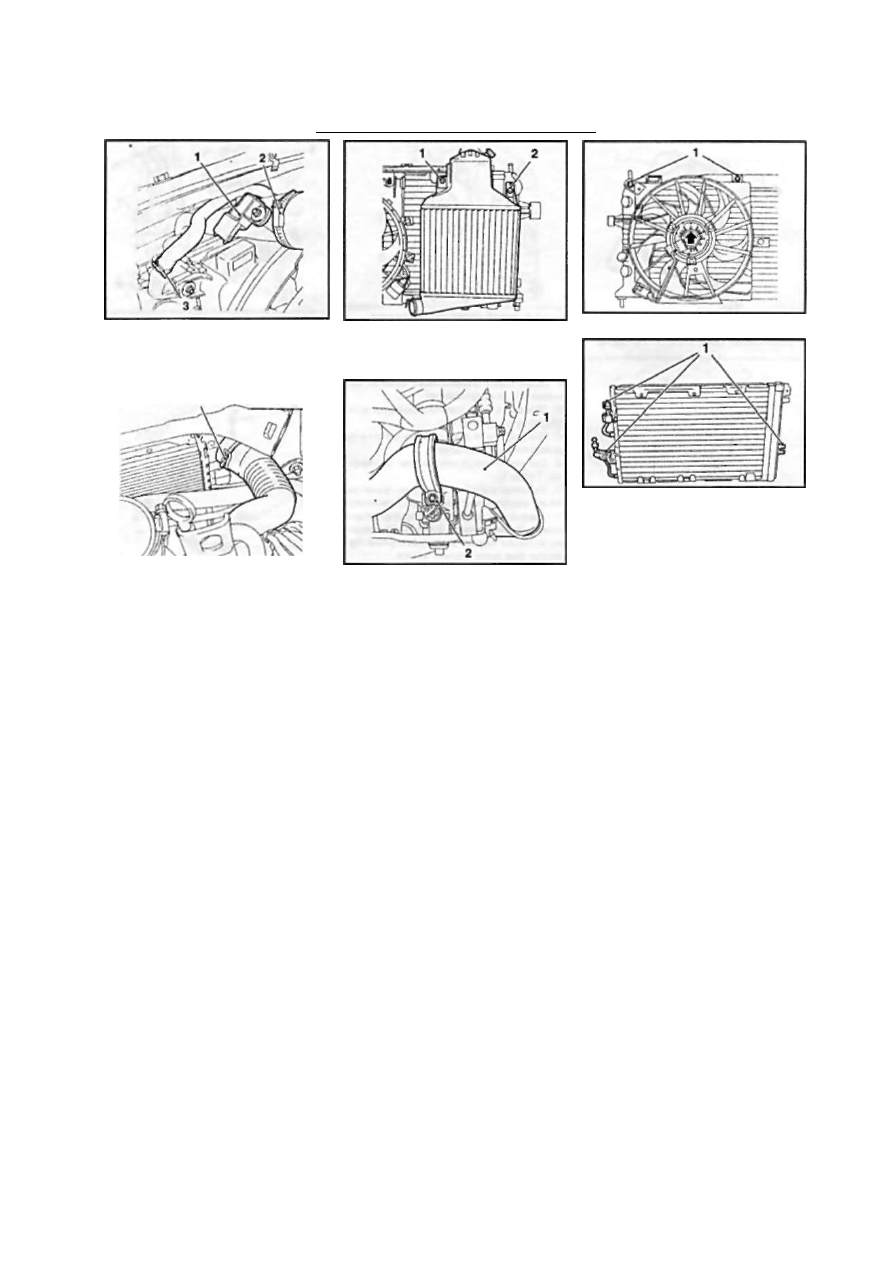

7.1В Датчик (1) давления воздуха

наддува

2 Хомут креплений воздуховода
3 Хомут крепления возвратного шалнга

1

7.23 Хомут (1) крепления верхнего

шланга радиатора

Проверка

12 После снятия с автомобиля радиа­

тор может быть проверен на наличие

признаков утечек, повреждений и нару­

шений внутренней проходимости тепло­

обменника.

13 Останки насекомых и растительнос­

ти могут быть удалены из пространства

между пластинами теплообменника пу­

тем выдувания сжатым воздухом (не за­

будьте надеть защитные очки!), либо

вычищения мягкой кисточкой. Постарай­

тесь не погнуть тонкие пластины тепло­

обменника и не порезать о них пальцы.

При необходимости перед установкой

радиатор может быть промыт путем по­

дачи внутрь воды из садового шланга

(см. Раздел 5).

14 Проверьте состояние резиновых

опор радиатора, в случае необходимос­

ти произведите замену вышедших из

строя компонентов.

15 Источники мелких утечек могут быть

заделаны при помощи подходящего гер­

метика (действуйте в соответствии с

инструкциями изготовителей средства).

Любой более сложный ремонт должен

производиться только в условиях специ­

ализированной мастерской с примене­

нием необходимого оборудования.

Установка

16 Если производится замена радиато­

ра, переустановите на новый радиатор

7.20 Крепление  о х л а д и т е л я

1 Крепежный болт

2 Крепежная гайка

7.26 Воздуховод (1 > впускного тракта

2 Крепежный болтхомута

все навесные компоненты со старого и

установите кожух вентилятора.

15 Закрепите радиатор подходящим

инструментом в верхних опорах и, соблю­

дая маркировку, установите нижние дер­
жатели на подрамнике.

16 Дальнейшая установка производит­

ся в порядке, обратном порядку демон­

тажа компонентов.

Особенности  д в и г а т е л я Z14XEP
(без кондиционера)

17 Отсоедините от радиатора соедини­

тельный шланг, идущий к расширитель­

ному бачку.

Особенности  д в и г а т е л е й

Z20LE(L/R/H)

Замечание: Описание относится к дви­

гателям Z20LEL и Z20LER. Операции сня­

тия радиатора для двигателя Z20LEH

имеют некоторые отличия.

18 Выверните датчик давления воздуха

наддува

 (см. сопр. иллюстрацию) и

отсоедините воздуховод от охладителя.

19 Отсоедините от радиатора возврат­

ный шланг охлаждения турбокомпрессо­

ра

 (см. иллюстрацию 7.18) и извле­

ките его из держателя.

20 Выверните крепежный болт и гайку

и отделите интеркулер от конденсатора

(см. солр. иллюстрацию). Наклоните

охладитель в нижних держателях вперед

и извлеките его. Замечание: Для луч-

7.22  Б о л т ы крепления (1) радиатора

7.27 Крепежные  б о л т ы (1) конденсато­

ра системы К/В

шего обзора модуль охладителя на ил­

люстрации показан в снятом состоянии.

21 Для двигателя Z20LEH дополнитель­

но отсоедините от радиатора шланг, иду­

щий к расширительному бачку.

22 Выверните болты крепления радиа­

тора и вытяните его вверх. Замечание:

Для двигателя Z20LEH кожух вентилято­

ра дополнительно отсоедините от ин-

теркуллера.

23 Ослабьте хомут и отсоедините вер­

хний шланг от радиатора

 (см. сопр.

иллюстрацию).
24 Поднимите автомобиль на подъем­

нике и установите на подставки.
25 Пометьте установочное положение

креплений жгута электропроводки кон­

диционера и разрежьте их, отсоедините

жгут электропроводки от радиатора.
26 Выверните крепежный болт, сними­

те хомут и снимите воздуховод впуск­

ного тракта (см.  с о л р . иллюстрацию)

с охладителя.
27 Выверните болты крепления (см.

сопр. иллюстрацию) и снимите кон­

денсатор с радиатора.

28 Закрепите при помощи проволоки

конденсатор вместе с интеркуллером на

передней панели.
29 Соблюдая осторожность снимите

радиатор с держателей и извлеките его

по направлению вниз.
30 Установка производится в обратном

порядке.

О с о б е н н о с т и  д в и г а т е л я  Z 2 2 Y H

(без кондиционера)

31 Снимите воздухоочиститель (см. Гла­

ву 4).

32 Снимите правую такелажную про­
ушину двигателя.

Глава 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я салона и кондиционирования  в о з д у х а ~пач

1

2

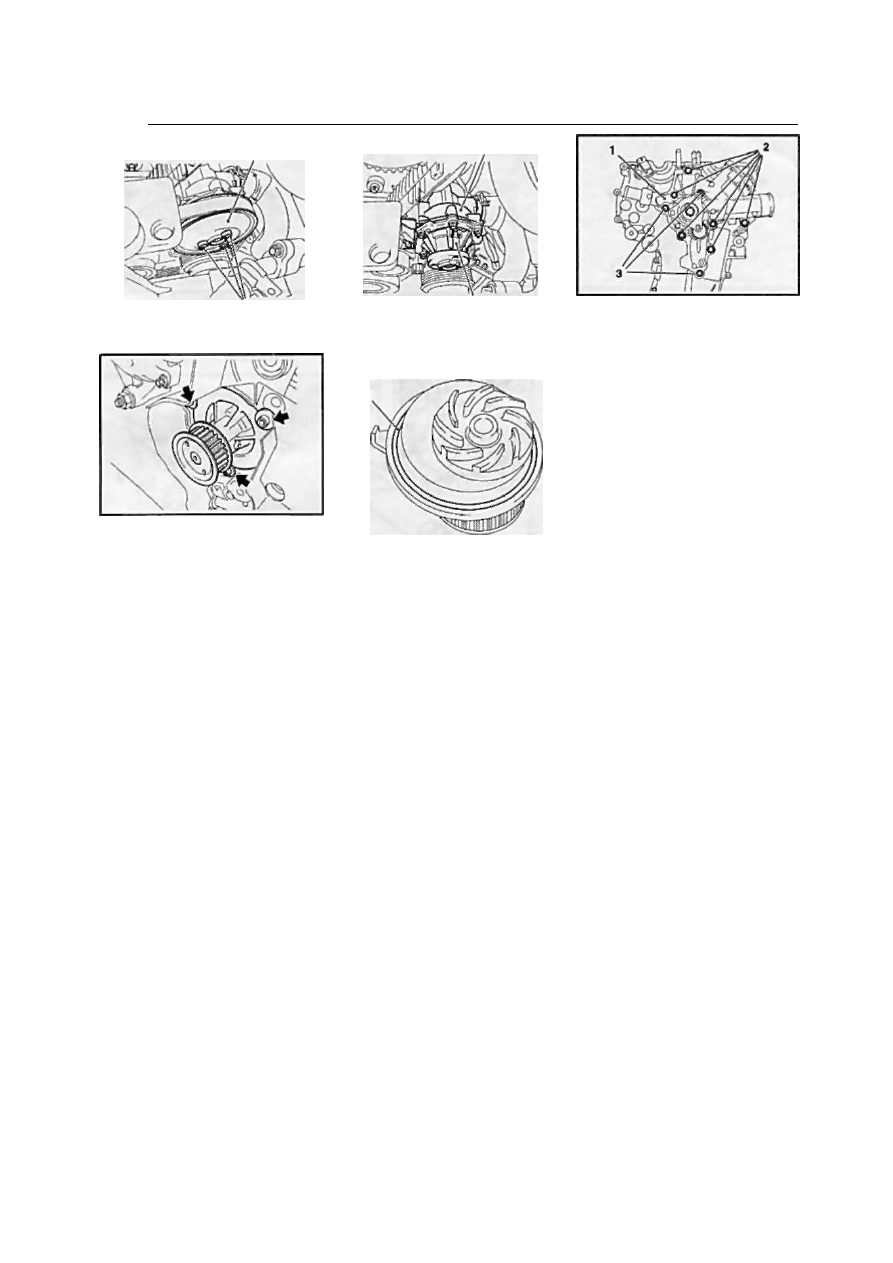

8.4 Крепежные  б о л т ы (2) шкива (1)

водяного насоса

8.21 Болты крепления (указаны

стрелками) водяного насоса (двигатели

Z18XE/Z20LE(L/R/H))

33 Снимите аккумуляторную батарею и

поддон батареи (см. Главу 5).

34 Отсоедините верхний шланг систе­

мы охлаждения от головки блока цилин­

дров.

35 Отсоедините от радиатора соедини­

тельный шланг, идущий к расширитель­

ному бачку.

Д в и г а т е л и Z17DT(L/H)

36 Процедура снятия радиатора та же,

что и  д л я двигателя Z16XEP. При этом

необходимо провести подготовительные

работы, как при снятии вентилятора (см.

Раздел 6).

Д в и г а т е л ь  Z 1 9 D T H

См. Раздел 6.

8 Снятие и установка

водяного насоса

1 В данном Разделе подробно описа­

на операция снятия водяного насоса

только для двигателя Z16ХЕР, для осталь­

ных приводятся лишь дополнительные

операции и особенности.

Д в и г а т е л ь Z16XEP/Z17DT(L/H)

Снятие

2 Отсоедините отрицательный провод
от батареи (см. Главу 5).
3 Снимите воздухоочиститель (см. Гла­

ву

 4).

1

2

8.8 Водяной насос (2) (двигатель

Z16XEP)

1 Корпус водяного насоса

2

8.22 Уплотнительное кольцо (2)

водяного насоса (двигатели Z18XE/

Z20LE(L/R/H))

4 Ослабьте болты крепления шкива

водяного насоса, удерживая от провора­

чивания шкив коленчатого вала

 (см.

сопр. иллюстрацию).
5 Снимите мультиреберный ремень

(см. Главу 2).
6 Опорожните систему охлаждения

(см. Раздел 3) и опустите автомобиль.
7 Выверните болты и снимите шкив

водяного насоса.
8 Выверните 5 крепежных болтов и

снимите водяной насос, отделив его от

корпуса (см. сопр. иллюстрацию).

Установка

10 Очистите сопрягаемые поверхности

на блоке цилиндров и на насосе и резь­

бу: 3 резьбовых отверстия на насосе под

болты крепления шкива и 5 резьбовых

отверстий в корпусе.

11

 Двигатель Z16XEP: Нанесите на со­

прягаемую поверхность тонкий валик гер­

метика (например, OPEL-90 542114) и

установите водяной насос на место, зак­

репив его новыми винтами (Тогх М8х25).

12

 Двигатель Z17DT(L/H): Замените

уплотнительную прокладку и установи­

те водяной насос - вверните 6 болтов

М8х30 и затяните их попеременно с тре­

буемым усилием.

13 Установите шкив на насосе и ввер­

ните крепежные болты вручную не затя­

гивая их.

14 Установите мультиреберный ремень

(см. Главу 2) и затяните болты крепле­

ния шкива насоса.

8.17 Водяной насос (1) (двигатель

Z14XEP)

2 Длинные крепежные болты
3 Короткие крепежные болты

15 Установите воздухоочиститель и под­

соедините аккумуляторную батарею.

Заправьте систему охлаждения.

О с о б е н н о с т и  д в и г а т е л я Z14XEP

16 Для снятия водяного насоса необхо­

димо предварительно снять правую опо­

ру двигателя (см. Главу 2).

17 Выверните крепежные болты (см.

сопр. иллюстрацию) и снимите водя­

ной насос с крышки привода ГРМ. За­

мечание: Крепежные болты имеют раз­

личную длину - запомните порядок их

установки. Проследите чтобы две на­

правляющие втулки остались на своих

местах - они должны обеспечить пра­

вильную установку насоса.

18 Установка производится в порядке,

обратном порядку снятия.

О с о б е н н о с т и  д в и г а т е л е й  Z 1 8 X E /
Z20LE(L/R/H)

Замечание: На данных моделях двига­

теля привод водяного насоса осуществ­

ляется зубчатым ремнем.

19 Слейте охлаждающую жидкость (см.

Раздел 3).

20 Снимите зубчатый ремень и натяж­

ной ролик (см. Главу 2).
21 Выверните 3 крепежных болта и из­

влеките водяной насос (см.  с о л р . ил­

люстрацию).

22 Установка производится в порядке,

обратном порядку снятия. Тщательно

очистите сопрягаемые поверхности бло­

ка цилиндров и насоса, слегка смажьте

сопрягаемую поверхность на блоке ци­

линдров и уплотнительное кольцо кор­

пуса насоса силиконовой смазкой (на­

пример, OPEL 19 70206 - белого цве­

та). Замечание: Уплотнительное коль­

цо должно заменяться в обязательном

порядке (см. сопр. иллюстрацию).

23 При установке обратите внимание,

чтобы прилив масляного насоса вошел

в паз водяного (см. сопр. иллюстра­

цию) и затяните болты крепления насо­

са с требуемым усилием.
24 Необходимо иметь ввиду, что

 двига­

тели Z20LEL/LER оборудованы допол­

нительным электрическим водяным на­

сосом (см.  с о л р .

 иллюстрацию).

182

Часть А: Система охлаждения двигателя

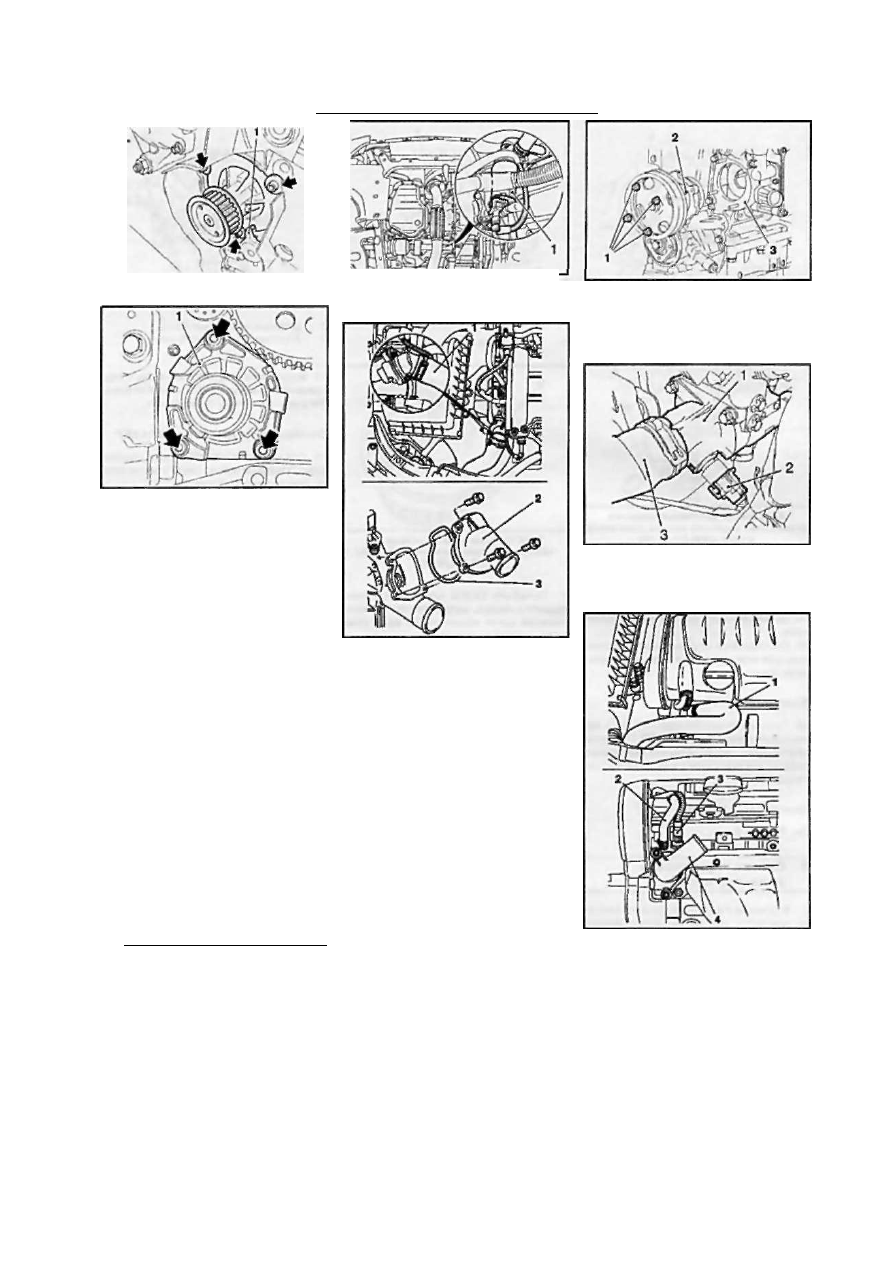

8.23 Прилив (1) масляного насоса

8.28  Б о л т ы крепления (указаны

стрелками) водяного насоса (1)

(двигатель Z19DTH)

Особенности двигателя Z13DTH

25 Выверните 4 крепежные гайки и сни­
мите водяной насос с блока цилиндров
(см. сопр. иллюстрацию).
26 При установке насоса не забудьте
заменить уплотнительную прокладку.
Затягивание гаек производится в диа­
гональном порядке с требуемым усили­

ем.

Особенности двигателя Z19DTH

З а м е ч а н и е : На данных моделях двига­

теля привод водяного насоса осуществ­

ляется зубчатым ремнем.

27 Снимите зубчатый ремень и натяж­

ной ролик (см. Главу 2).

28 Выверните болты крепления и извле­

ките водяной насос

 (см. сопр. иллюс­

трацию).

29 При установке затяните новые кре­

пежные болты с усилием 25  Н м .

9 Снятие, установка и

проверка исправности

функционирования

термостата

В н и м а н и е : Не открывайте крышку рас­

ширительного бачка и не снимайте тер­
мостат до полного остывания двигате­

ля! См. также Раздел 2.

Общая информация

1 Термостат предназначен для ускоре­

ния процесса прогрева двигателя и де-

8.24 Дополнительный электрический

водяной насос (1) (двигатели Z20LE

(L/R))

9.3а Крепление корпуса (2) термостата

двигателя Z14XEP

1 Верхний шланг радиатора

3 Уплотнительная прокладка

лит систему охлаждения на два контура:
большой и малый. Пока температура
охлаждающей жидкости не достигнет
определенного значения (как правило,
термостаты отрегулированы на темпе­
ратуру 80 - 90"С) клапан термостата зак­
рыт и жидкость циркулирует по малому
контуру, не попадая в радиатор. В ре­
зультате двигатель быстро прогревает­
ся до нормальной рабочей температу­
ры. При превышении некоторого поро­
гового значения температуры охлажда­
ющей жидкости наполнитель термоста­
та начинает расширятся и открывает
клапан - жидкость начинает циркулиро­
вать по большому контуру через радиа­
тор.
2 Корпус термостат крепится к двига­
телю. Местоположение термостата мо­
жет различаться в зависимости от ком­

поновки силового агрегата, но его легко

найти - он всегда соединен с верхним
шлангом радиатора.

8.25 Крепление водяного насоса (2)

(двигатель Z13DTH)

1 Гайки крепления насоса

3 Посадочный фланец на блоке

цилиндров

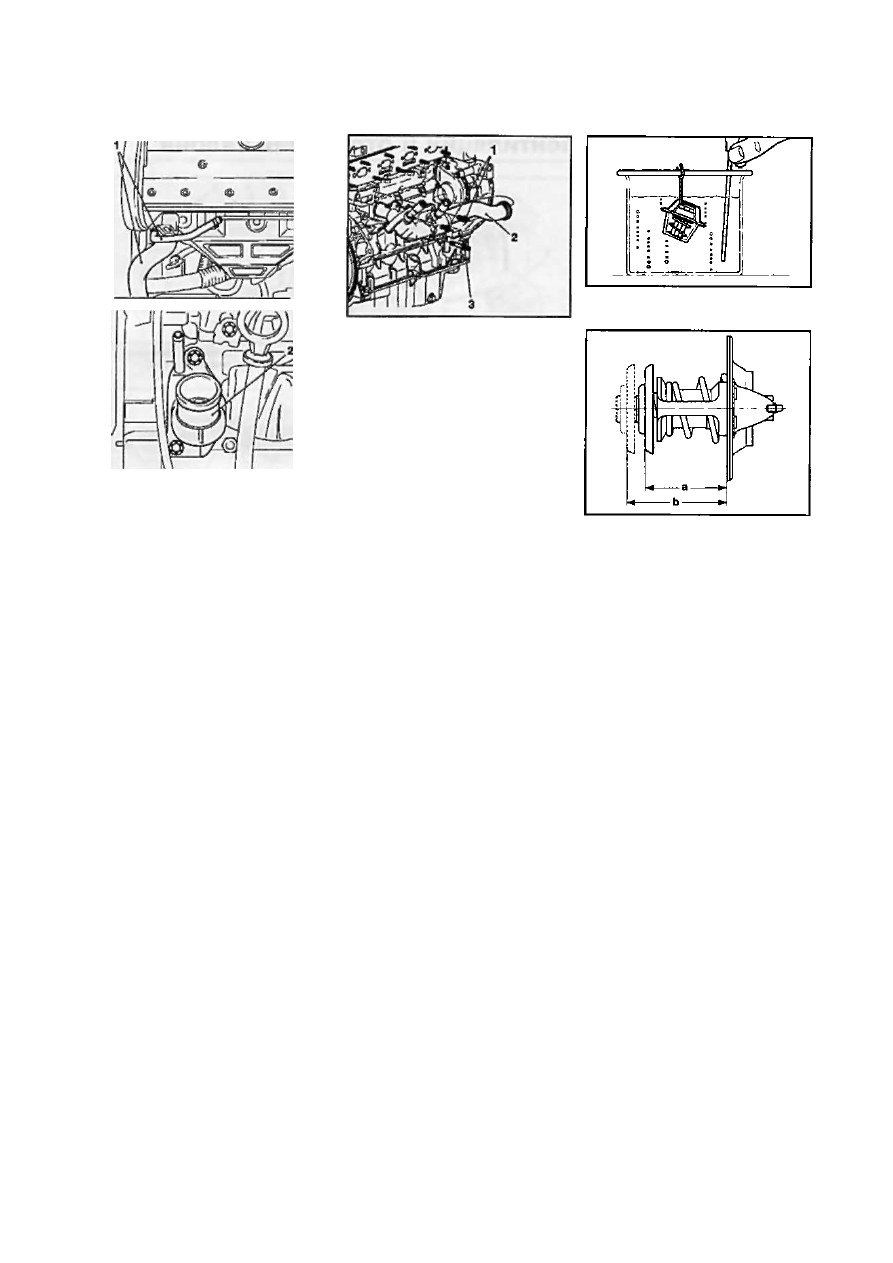

9.3Ь Крепление корпуса (1) термостата

двигателя Z16XEP

2 Разьем электропроводки
3 Верхний шланг радиатора

9.3с Корпус (4) термостата двигателя

Z18XE

* Верхний шланг радиатора

2 Соединительный шланг системы

охлаждения

3 Разьем электропроводки

Снятие

3 На

 бензиновых моделях корпус

термостата расположен открыто и не
требует специальных подготовительных

Глава 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я салона и кондиционирования  в о з д у х а 183

9.3d Корпус (2) термостата двигателя

Z20LEL

( Шланги системы охлаждения

работ перед снятием (за исключением

двигателя Z22YH). Необходимо опо­

рожнить систему охлаждения (см. Раз­

дел 3), отсоединить от корпуса термо­

стата все шланги и электропроводку. За­

мечание: На двигателе Z18XE необхо­

димо предварительно снять крышку дви-

•ч гателя (см. Главу 2). Затем выверните

крепежные болты

 (см. сопр. иллюст­

рации), снимите корпус термостата и

извлеките рабочий элемент. На двига­

теле Z22YH корпус термостата установ­

лен под выпускным коллектором, - кро­

ме вышеописанных работ необходимо

снять защиту коллектора. Выверните

крепежные болты и шпильку

 (см. ил­

люстрацию 19-Зе) и снимите корпус

Л термостата вместе с патрубком систе­

мы охлаждения.
4 Компоновка силовых агрегатов ди­

зельных моделей несколько сложнее и

для снятия корпуса термостата может

потребоваться демонтаж компонентов,

закрывающих доступ к нему, например

аккумуляторной батареи с поддоном,

воздуховодов впускного тракта, в неко­

торых случаях - топливных линий. Перед

выполнением работ установите место­

положение корпуса термостата и опре­

делите, какие именно компоненты необ­

ходимо предварительно снять.

Проверка

5 Основной причиной выхода термо­

стата из строя является старение напол­
нителя и потеря им способности значи-

9.3с Крепление корпуса термостата

двигателя Z22YH

1 Крепежные болты

2 Патрубок системы охлаждения

3 Шпилька

тельно изменять свой объем в зависи­

мости от температуры. В процессе эк­

сплуатации могут возникнуть и механи­

ческие повреждения клапана термоста­

та.
6 Предварительно работоспособность

термостата можно проверить не снимая

его с двигателя. При работающем дви­

гателе откройте капот и дотроньтесь до

верхнего шланга радиатора. Внимание:

Соблюдайте осторожность - при высо­

кой температуре охлаждающей жидко­

сти можно обжечь руку! Ест двигатель

только запущен и не успел набрать ра­

бочую температуру, а жидкость 8 верх­

нем шланге уже теплая, значит клапан

термостата не закрыт. Если активиро­

валась контрольная лампа (см. Главу

-Органы управления и приемы эксплуа­

тации", Раздел 16) температуры охлаж­

дающей жидкости на панели приборов,

а верхний патрубок холодный - гаранти­

рованно можно сказать, что клапан не

открывает большой контур. Замечание:

Это лишь приблизительный способ про­

верки, при этом надо быть уверенным,

что все остальные компоненты системы

охлаждения и контроля температурного

режима функционируют исправно, уро­

вень охлаждающей жидкости в норме.

Следуйте рекомендациям, приведенным

в Разделе, посвященном диагностике

неисправностей системы охлаждения

(см. Главу «Введение»).

7 Наиболее точные результаты дает

проверка термостата на верстаке.
8 Снимите термостат с двигателя (см.

выше).

9 Подвяжите к сборке термостата от­

резок проволоки и опустите ее в запол­

ненную водой емкость

 (см. сопр. ил­

люстрацию). Туда же опустите термо­

метр. Внимание: Проследите, чтобы

термометр и термостат не соприкаса­

лись со стенками и дном емкости!

10 Начинайте медленно подогревать

воду, следя за изменением показаний

9.9 Проверка исправности функциони­

рования термостата

9.11 Проверка полноты открывания

клапана термостата

термометра. Начало открывания клапа­

на не должно происходить, прежде чем

температура воды достигнет 80'С. Тер­
мостат также подлежит замене, если кла­
пан не начнет открываться при нагреве
воды до 92"С и более.

11 Оцените величину полного открыва­

ния клапана, - номинальное значение

составляет Ь - а - 8 мм (см. сопр. ил­

люстрацию). В случае выявления откло­

нений замените термостат.

Установка

5 Установка выполняется в обратной

последовательности. Обратите внима­

ние на следующие моменты:

a) Сопрягаемые поверхности долж­

ны быть тщательно зачищены и и все

уплотнительные элементы/герметик

заменены;
b) При установке в кожух правиль­

но сориентируйте термостат;

c) Крепежные болты крышки долж­

ны быть затянуты с требуемым уси­

лием;

d) После подсоединения положение

всех шлангов и патрубков должно со-

ответсвовать первоначальному, без

перегибов и скручивании.

6 Залейте в систему охлаждающую

жидкость (см. Раздел 3).
7 Запустите двигатель, прогрейте до

рабочей температуры и убедитесь в от­

сутствии утечек.
