168

Г л а в а 2  Д в и г а т е л ь

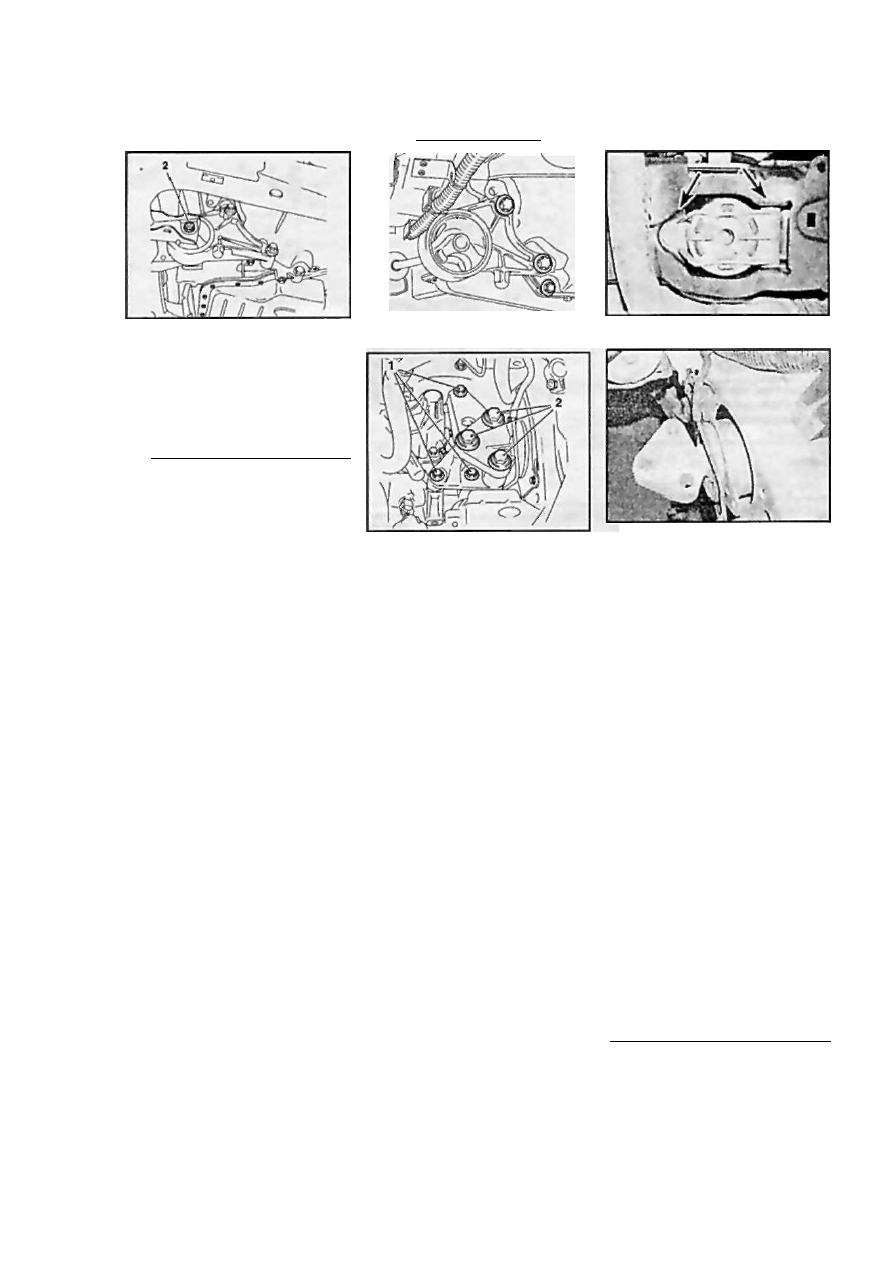

18.9 Гайка крепления передней опоры

к кронштейну

ников распределительных валов приве­

дено в Разделе 10.

18 Проверка состояния и

замена опор подвески

силового агрегата

Проверка

1 Двигатель жестко соединен со сбор­

кой трансмиссии и имеет с ней общую

подвеску, которая выполнена в виде под­

рамника и 4 опор - правая и левая опо­

ры крепятся к лонжеронам, а передняя и

задняя опоры - к подрамнику. Общая

схема расположения опор подвески си­

лового агрегата представлена

 на сопр.

иллюстрации.
2 В случае необходимости с целью

обеспечения свободы доступа поддом­

кратьте передок автомобиля и устано­

вите его на подпорки. При соответству­

ющей комплектации снимите защиту

картера.

3 Проверьте состояние резиновых по­

душек опор. В случае выявления трещин,

расслоений, отделения от металлической

подложки, признаков затвердевания ре­

зины и прочих т.п. дефектов замените

опору.
4 При помощи динамометрического

ключа проверьте усилия затягивания

крепежа опор.
5 Подрычаживая монтировкой, про­

верьте опоры на наличие признаков

чрезмерного люфта, - в случае необхо­

димости попросите помощника покачать

агрегат в разные стороны и понаблю­

дайте за поведением опор. Присутству­

ющий в новых компонентах люфт при­

води! к скорому износу опор. Дефект­

ные компоненты замените.

З а м е н а

Замечание: Перед снятием компонен­

тов краской пометьте их установочные

положения.

Правая опора

6 Для снятия правой опоры необходи­
мо установить специальные приспособ­
ления (см. Раздел 5) и вывернуть болты

крепления опоры к лонжерону и к крон-

18.10  Б о л т ы крепления кронштейна

передней опоры к картеру трансмиссии

18.13 Два болта крепления задней

опоры

18.17 Шесть болтов крепления левой

опоры

штейну двигателя (см. иллюстрации

7.19, 8.22).

Передняя опора

7 Взведите стояночный тормоз, затем

поддомкратьте передок автомобиля и

установите его на подпорки.

8 Для разгрузки опоры подоприте дви­

гатель тележечным домкратом, - с целью

распределения нагрузки проложите меж­

ду головкой домкрата и поддоном карте­

ра деревянный брусок. Внимание: При

поддомкрачивании силового агрегата

соблюдайте осторожность, - не нагружай­

те выпускную систему, в случае необхо­

димости, отсоедините приемную трубу от

выпускного коллектора (см. Гпаву 4).

9 Отдайте гайку крепления опоры к

кронштейну и снимите ее вместе с шай­

бой. Извлеките крепежный болт

 (см.

сопр. иллюстрацию).

10 Выверните болты крепления кронш­

тейна опоры к картеру трансмиссии

 (см.

сопр. иллюстрацию) и удалите его в

сборе с подушкой.

11 Проверьте состояние всех компонен­

тов опоры. Изношенные и поврежден­

ные детали замените.

12 Установка производится в порядке,

обратном снятию, затяните крепежные

болты и гайку с требуемым усилием.

Опустите автомобиль на землю.

Задняя опора

13 Крепление задней опоры показано

на сопр. иллюстрации. Порядок ее
замены такой же, как и передней опоры

(см. выше).

18.18  Д л я высвобождения опоры из

лонжерона  о т д а й т е четыре болта с

головками типа TORX

Левая опора

14 Взведите стояночный тормоз, под­

домкратьте передок автомобиля, устано­

вите его на подпорки и снимите защиту

картера.

15 Снимите аккумуляторную батарею,

выверните крепежные болты и снимите

опорный поддон батареи (см. Главу 5).

16 Установите приспособление для сня­

тия опоры (см. Раздел 5) или подоприте

трансмиссию тележечным домкратом, с

целью распределения нагрузки проло­

жив между головкой домкрата и поддо­

ном деревянный брусок.

17 Выверните крепежные болты и сни­

мите опорный кронштейн креплений с

трансмиссии  ( с м . сопр. иллюстра­

цию).

18 Выверните четыре крепежных болта

с головками типа TORX и снимите опо­

ру, отделив ее от кузова (см.  с о л р . ил­

люстрацию).

19 В случае необходимости опора мо­

жет быть разобрана, для чего необходи­

мо вывернуть одиночный болт, продетый

сквозь центр подушки (см.  с о л р . ил­

люстрацию).

20 Установка производится в обратном

порядке. Проследите, чтобы весь крепеж

был затянут с требуемым усилием.

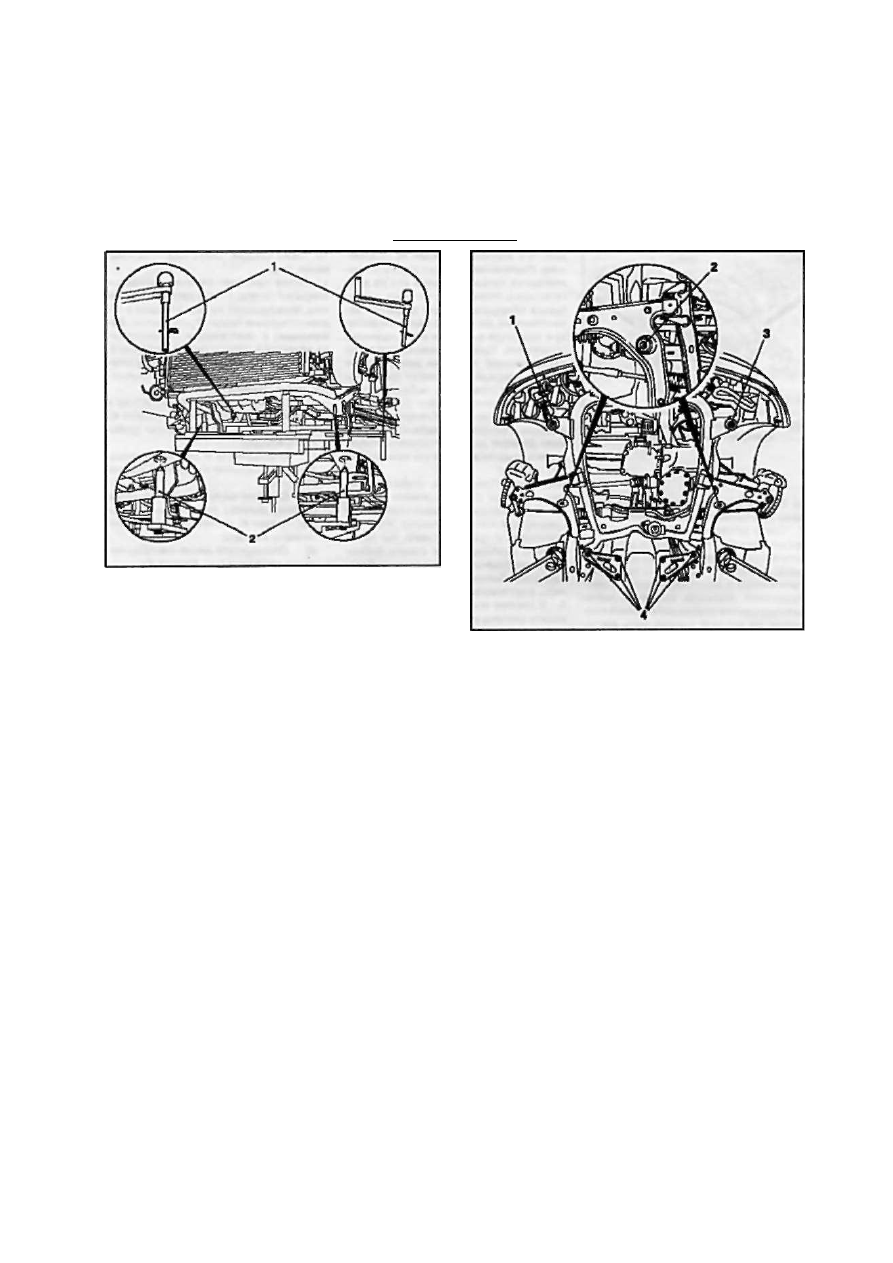

19 Снятие двигателя

1 Формат издания не позволяет под­

робно описать особенности снятия всех

двигателей, рассматриваемых в данном

Руководстве. Ниже приведена процеду-

Глава 2  Д в и г а т е л ь

169

вместе с коробкой передач на подрам­

нике. Извлечение силового агрегата про­

изводится путем опускания его из дви­

гательного отсека вниз, поэтому потре­

буется оборудование для поднятия ав­

томобиля на достаточно большую высо­

ту и надежной фиксации его в поднятом

положении. При выполнении работ по

раскреплению подвески двигателя он

должен удерживаться сверху при помо­

щи лебедки (тельфера), либо снизу при

помощи гидравлического домкрата и

специального приспособления для удер­

живания агрегата на домкрате. Замеча­

ние: Домкрат должен позволять осуще­

ствлять подъем агрегата как минимум на

100 см (1 м).

Внимание: Проследите, чтобы подъем­

ник и такелаж соответствовали по сво­

им грузоподъемным характеристикам

суммарной массе силового агрегата

(двигатель с трансмиссией). Не забы­

вайте о необходимости строго соблю­

дения требований правил техники безо­

пасности! Выполняйте работы не торо­

пясь, в организованной манере!

6 В первую очередь необходимо раз­

рядить систему кондиционирования воз­

духа (при соответствующей комплекта­

ции) - обратитесь на СТО кампании Opel.

Внимание: Тракт системы К/В постоян­

но находится под давлением!
7 Снимите защиту картера/правый

пыльник двигателя (в зависимости от

модели) (см. Раздел 5). Снимите пере­

дние колеса автомобиля (см. Главу -Вве­

дение»).

8 Слейте охлаждающую жидкость (см.

Главу 3) и сбросьте давление в топ­

ливной системе через сервисный шту­

цер при помощи специального прибо­

ра KM-J-34730-91 (см. иллюстрацию

11.49) (подробнее см. Главу 4). Вни­

мание: Не следует забывать, что топли­

во является в высшей мере огнеопас­

ной жидкостью! При работе с компонен­

тами системы питания соблюдайте все

принятые меры пожарной безопаснос­

ти! Не курите, не приближайтесь к месту

проведения работ с открытым огнем или

незащищенной абажуром переноской!

Топливо, как и большинство других тех­

нических жидкостей, относится к числу

канцерогенных и токсичных веществ.

Старайтесь не допускать попадания топ­

лива на открытые участки тела, • пользуй­

тесь защитными резиновыми перчатка­

ми и очками, при случайном непредви­

денном контакте тщательно промывай­

те руки теплой водой с мылом. Без про­

медления собирайте пролитое топливо

и не складывайте пропитанную ГСМ ве­

тошь вблизи источников открытого огня.

Постоянно держите под рукой огнетуши­

тель класса В!

9 Если двигатель снимается с целью

последующей разборки или транспор­

тировки, снимите масляный фильтр и

слейте масло (см. Главу 1, Раздел 6).

Желательно слить масло и из коробки

передач.

10 Также следует слить жидкость омы-

вания фар.

11 Далее приведен перечень основных

операций по подготовке двигателя к сня­

тию, большинство из них описаны в со­

ответствующих главах Руководства. За­

мечание: В зависимости от компонов­

ки навесного оборудования на двигате­

ле и в двигательном отделении количе­

ство и порядок снятия навесных элемен­

тов могут различаться.

a) Снимите воздухоочиститель в

сборе с воздуховодами (см. Раздел 4),

отсоедините все воздуховоды турбо­

компрессора;
b) Отсоедините и снимите аккуму­

ляторную батарею и опорный поддон

батареи;
c) Снимите частично или полностью

систему выпуска отработавших газов

(см. Раздел 4) и шланги системы вен­

тиляции картера;

d) Отсоедините линии системы пи­

тания топливом (см. Раздел 4);

e) Отсоедините вакуумный шланг

сервопривода тормозного усилителя;
f) Отсоедините шланг от вакуумно­

го насоса и клапана EGR, - отведите

шланг в сторону;

д) Отсоедините и отведите в сто­

рону тросы газа и (при соответствую­

щей комплектации) трос темпостата,-

постарайтесь запомнить маршруты

прокладки тросов;
h) Ослабьте хомуты и снимите вер­

хний и нижний шланги системы охлаж­

дения с радиатора. Отсоедините от

двигателя все шланги охладительно­

го тракта, снимите расширительный

бачок;
I) Снимите передний бампер (см.

Главу 11);

\) Продев подходящие болты или

стержни в отверстия опорных кронш­

тейнов, зафиксируйте на своем месте

радиатор;

к) Снимите фары (см. Гпаву 12);

I) На задней перегородке двига­

тельного отсека отсоедините шланги

охладительного тракта от теплообмен­

ника отопителя: сжав хомут, сдвиньте

вперед кольцо и снимите шланг с бы-

строразъемного соединения;

т) На оборудованных системой кон­

диционирования воздуха моделях от­

соедините от двигателя и отведите в

сторону линии рефрижераторного

тракта, и при необходимости отсоеди­

ните электропроводку, отдайте крепеж,

снимите и подвяжите конденсатор К/

В к панели передка (см. Гпаву 3);

п) Произведите отсоединение элек­

тропроводки;

о) Высвободите жгуты электропро­

водки из всех промежуточных фикса­

торов и разместите их сверху над дви­

гателем, при необходимости снимите

блок предохранителей;

р) Отсоедините от трансмиссии

тяги переключения передач/трос се­

лектора (см. Гпаву 6 или 7).

q) Отсоедините гидравлический

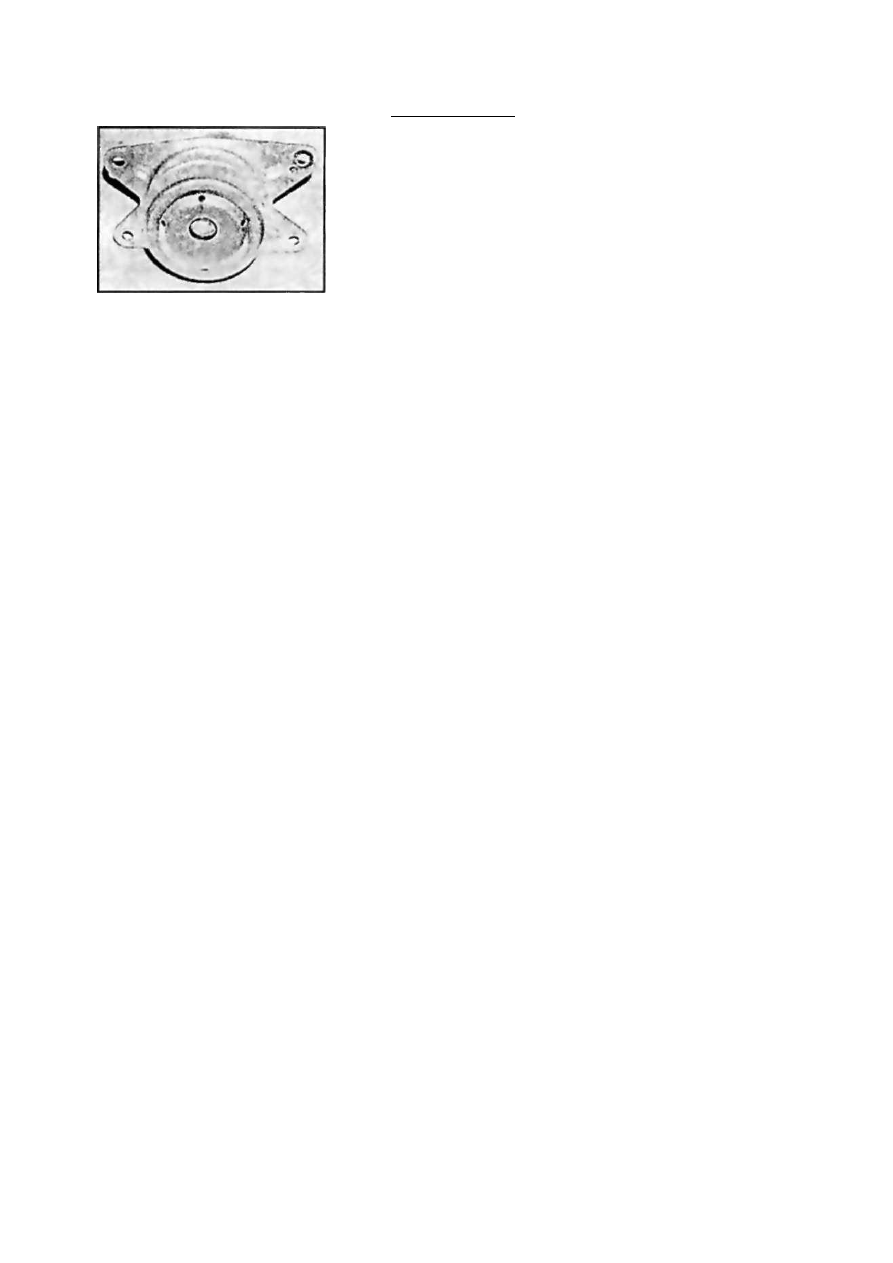

18.19 Для снятия подушки необходимо

вывернуть центральный болт

ра снятия двигателя в общем виде и

даны принципиальные указания,

2 Сразу следует отметить, что данная

процедура достаточно сложна для обыч­

ного автолюбителя и требует использо­

вание достаточно серьезного подъемно-

такелажного и некоторого другого обо­

рудования. Большое значение имеет

наличие соответствующей рабочей пло­

щадки, на которой должно быть доста­

точно места для размещения на ней ав­

томобиля, прочного верстака/монтажно­

го стенда, а также необходимых матери­

алов, оборудования и снимаемых с дви­

гателя компонентов. Оптимальным вари­

антом является большой гараж или кры­

тая мастерская, оборудованная стелла­

жами с широкими полками. На крайний

случай подойдет просто ровная площад­

ка с асфальтовым или бетонным покры­

тием.

3 В процессе извлечения агрегата из

автомобиля возникает множество ситу­

аций, когда потребуется помощь ассис­

тента - заранее договоритесь с кем-

либо из товарищей или соседей по га­

ражу. Если извлечение двигателя про­

изводится механиком-любителем впер­

вые, обязательно следует заручиться

поддержкой специалиста или того, кто

уже выполнял данную процедуру на та­

ком же автомобиле. Некоторые опера­

ции возможно выполнить только в усло­

виях СТО (например, удаление хладаген­

та из системы К/В), поэтому часть про­

цедур, требующих высокой квалификации

персонала и применения специального

оборудования, придется поручить специ­

алистам автосервиса.

4 Постарайтесь заранее спланировать

всю последовательность действий. При­

готовьте необходимые инструменты и

оборудование. Желательно вымыть дви­

гатель и трансмиссию. Подготовьте ком­

плект гаечных ключей и сменных торце­

вых головок с подходящим (желательно

храповым) приводом, пара прочных де­

ревянных блоков, а также достаточное

количество ветоши и растворителя для

удаления следов топлива, масла и охлаж­

дающей жидкости.

5 В связи с особенностями компонов­

ки и подвески двигателя, он снимается

170

Г л а в а 2  Д в и г а т е л ь

19.14 Установка приспособлений КМ-904 и КМ-6390 на

передний подрамник

1,2 Направляющие оси

19.15 Крепления (1, 2, 3, 4) переднего подрамника к кузову

автомобиля

шланг привода выключения сцепления

(РКПП) (см. Главу 6);

г) На моделях с AT отсоедините от

трансмиссии электропроводку и шлан­

ги тракта охлаждения ATF;

s) Отсоедините промежуточный вал

рулевой колонки, отсоедините рулевые

тяги от поворотных кулаков;

t) Снимите оба приводных вала (см.

Гпаву 8).

12 Установите приспособление для сня­

тия правой/левой опор (см. Раздел 5).

Снимите правую и левую опоры двига­

теля (см. Раздел 17).

13 Еще раз удостоверьтесь, что все ком­

муникационные линии отсоединены и

ничто не мешает извлечению силового

агрегата из двигательного отсека. Вни­

мание: Ни в коем случае не вскрывайте

рефрижераторный тракт системы К/В

(при соответствующей комплектации)!

14 Заведите под двигатель тележечный

домкрат. Поднимите и установите на

передний подрамник приспособления

КМ-904 и КМ-6390 (см.  с о л р .

 иллюс­

трацию) - приспособления должны вой­

ти направляющими осями в соответству­

ющие отверстия подрамника и плотно,

без люфта, зафиксироваться на подрам­

нике.

15 Вывернув 10 крепежных болтов, отсо­

едините передний подрамник от кузова

автомобиля (см.  с о л р .

 иллюстрацию)

(см. Главу 10).

16 Опустите силовой агрегат на пере­

днем подрамнике, следя за тем, чтобы не

передавить шланги или электропровод­

ку и не повредить радиатор/вентилятор.

В случае необходимости обратитесь к

помощи ассистента.

17 Выкатите домкрат с закрепленным

на нем силовым агрегатом из-под авто­

мобиля. Вывесите силовой агрегат и

снимите подрамник, отсоединив пере­

днюю и заднюю опоры. Выверните бол­

ты крепления купола сцепления и отде­

лите коробку передач от двигателя.

18 Установка всех агрегатов и снимав­

шихся компонентов производится в по­

рядке, обратном порядку снятия.

Глава 3 Системы охлаждения двигателя, отопления
салона и кондиционирования воздуха

Содержание

1 Общая информация.......... 172

2 Антифриз - общие сведения и меры

предосторожности ". ... 175

ЧАСТЬ AT СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

3 Опорожнение и заправка системы охлаждающей

жидкостью 1 175

4 Отсоединение и замена шлангов

системы охлаждения .. 176

5 Обслуживание системы охлаждения, промывка 176
6 Снятие и установка вентилятора

системы охлаждения .................... 177

7 Снятие и установка радиатора

системы охлаждения ., 179

8 Смятие и установка водяного насоса 181

9 Снятие, установка и проверка исправности

функционирования термостата 182

Спец1«фи|цщии

Общие

 ПАРАМЕТРЫ

Тип системы

Закрытая, работающая под давлением, с радиатором, уста­
новленным спереди, отдельным расширительным бачком и
электрическим вентилятором. Водяной насос с приводом от

мультиреберного приводного ремня вспомогательных агре­

гатов или зубчатого ремня привода ГРМ {в зависимости от

модели).

Охлаждающая жидкость

См. Главу 1

Усилия затягивания резьбовых соединений, Нм

Двигатель Z14XEP

Болты крепления корпуса водяного  н а с о с а . — в

Болты крепления шкива водяного насоса ...«.20
Болты крепления корпуса термостата 8

Двигатель Z16XEP

Болты крепления корпуса водяного насоса , В
Болты крепления шкива водяного насоса ................20

Болты крепления корпуса термостата................ 8

ЧАСТЬ •: СИСТЕМЫ ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ САЛОНА
10 Снятие и установка датчика

наружной температуры.., „ 184

11 Снятие и установка панели управления

функштоии-рованием систем отоплении/еентилнции/

кондиционирования воздуха (HVAC) 184

12 Смятие и установка дефлекторов воздуховодов ..... 184

13 Снятие и установка приводного электромотора

вентилятора HVAC „*, 185

14 Снятие И установка резистивной сборки приводного

электромотора вентилятора отопителя.... 185

15 Снятие и установка дополнительного

электронагревателя (дизельные модели). 185

16 Снятие и установка электромотора привода

заслонки режима циркуляции воздуха 185

17 Снятие и установка электромотора привода

распределительной заслонки ...... 186

18 Снятие и установка корпуса циркуляционной

заслонки (мещали Astra с кондиционером)... 185

19 Снятие и установка теплообменника отопителя...... 186

Двигатель Z18XE

Болты крепления корпуса водяного насоса — 8
Болты крепления корпуса термостата ........20

Двигатели гШЩЙ/Н)

Болты крепления корпуса водяного насоса 25
Болты крепления корпуса термостата 15

Двигатель Z22YH

Болты крепления корпуса термостата 9

Двигатель Z13DTH

Болты крепления корпуса водяного насоса 9

Двигатели Z17DTL/H

Болты крапления компрессора К/В ...........25

Болты крепления корпуса водяного насоса ...» 24
Болты крепления шкива водяного насоса............. 12

Двигатель Z19DTH

Болты крепления конденсатора к радиатору 5
Болты крепления корпуса водяного насоса .............25
