172  Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я  с а л о н а и  к о н д и ц и о н и р о в а н и я  в о з д у х а

1 Общая информация

Система охлаждения двигателя

1 Все модели рассматриваемых в на­

стоящем Руководстве автомобилей обо­

рудованы работающей при избыточном

давлении системой охлаждения двига­

теля с термостатическим управлением

циркуляцией рабочей жидкости. Цирку­

ляция жидкости обеспечивается посто­

янно функционирующим при работе дви­

гателя водяным насосом, закрепленным

на блоке двигателя. Привод насоса в

зависимости от модели двигателя осу­

ществляется посредством мультиребер­

ного или зубчатого ремня. Поток жидко­

сти омывает районы расположения каж­

дого из цилиндров в блоке, после чего

направляется в заднюю часть двигате­

ля. Проложенные в литье блока и голов­

ки цилиндров охладительные каналы

обеспечивают интенсивное охлаждение

впускных и выпускных портов, районов

установки свечей зажигания и направ­

ляющих втулок выпускных клапанов.

2 Система охлаждения может функци­

онировать в одном из трех режимов. На

первом этапе, при запуске двигателя,

пока температура охлаждающей жидко­

сти не поднялась выше определенного

значения, охлаждающая жидкость цирку­

лирует по малому кругу, из которого ис­

ключен радиатор. По мере прогрева жид­

кости открывается клапан включенного

в тракт системы термостата и в контур

циркуляции включается радиатор. Жид­

кость проходит через радиатор сверху

вниз и охлаждается в результате обду­

вания ребер радиатора наружным воз­

духом. Расположение шлангов системы

охлаждения приведено

 на сопр. иллю­

страции. При постоянном движении ав­

томобиля на средних и высоких скорос­

тях движения, как правило, потока встреч­

ного воздуха достаточно для нормально­

го охлаждения жидкости. При определен­

ном увеличении оборотов двигателя, а так

же по достижении температурой охлаж­

дающей жидкости очередного конт­

рольного значения, активируется регули­

руемый электровентилятор системы ох­

лаждения, нагнетаемый которым допол­

нительный воздушный поток в значитель­

ной мере повышает эффективность фун­

кционирования теплообменника радиато­

ра. Момент включения вентилятора и

число его оборотов определяются при­

бором управления двигателя (ЕСМ) с

помощью данных, получаемых отдатчика

температуры охлаждающей жидкости.

Включение вентилятора производится

через одно или несколько реле. В зави­

симости от типа двигателя и комплекта­

ции на автомобиль могут устанавливать­

ся 1 или 2 вентилятора.

3 Система охлаждения имеет герме­

тичную конструкцию и плотно закрыта

крышкой расширительного бачка, спо­

собной выдерживать определенное из­

быточное давление  ( 1 . 2 - 1 . 5  б а р ) , что

обеспечивав." повышение точки кипения

Соединительный

трубопровод

Возвратный шланг

для предварительно­

го подогрева

рабочей смеси

Возвратный шланг

теплообменника

салона
Шланг подвода

жидкости к теплооб­

меннику салона

Соединительный

шланг (от расшири­

тельного бачка к

корпусу термостата).

Соединительный

шланг (от

радиатора к

расширительному

бачку)

Нижний шланг

радиатора

Верхний шланг

радиатора

1.2 Трубопроводы и шланги системы охлаждения (на

примере двигателя Z18XE)

I Рукава подачи воздуха на лицевой

уровень

2,13 Боковые дефлекторы

лицевого уровня

3 Центральные

дефлекторы лицево- 13

го уровня

4 Рукав подачи воздуха ^ ^

в пассажирский

ножной колодец

5 Панель управления

функционированием •) -J

отопителя/

кондиционера

(HVAC)

6,7 Правый/левый

рукава подачи

воздуха в

задние ножные

колодцы

8 Распределительный рукав подачи

воздуха в задние ножные колодцы

9 Корпус воздухораспределителя

10 Рукав подачи воздуха в водительский

ножной колодец

II Дренажная трубка слива конденсата из

корпуса воздухораспределителя

12 Воздуховод подачи воздуха на лицевой

уровень

1.6а Рукава подачи воздуха в  с а л о н

(Astra)

охлаждающей жидкости и, соответ­

ственно, эффективности теплоотвода

через радиатор. Снижение точки кипе­

ния может привести к образованию зон

застоя, что снижает эффективность ох­

лаждения двигателя. По этой причине

система охлаждения должна круглого­

дично быть заполнена охлаждающей

жидкостью соответствующего состава.

При превышении внутренним давлени­

ем в системе некоторого определенно­

го значения, избыток охлаждающей жид­

кости перетекает по соединительному

(переливной) шлангу в расширительный

бачок. По мере остывания системы жид­

кость автоматически возвращается из

бачка в радиатор.

4 Доливание охлаждающей жидкости в

систему производится через горловину

расширительного бачка (см. Главу 1), кото­

рый одновременно выступает также в роли

ресивера, аккумулирующего в себе вытес­

няемый из радиатора избыток жидкости.
5 Ввиду перечисленных особенностей

конструкции такая система охлаждения

получила название замкнутой, посколь­

ку в ней исключены какие-либо функци­

ональные потери рабочего тела.

Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я  с а л о н а и  к о н д и ц и о н и р о в а н и я  в о з д у х а 173

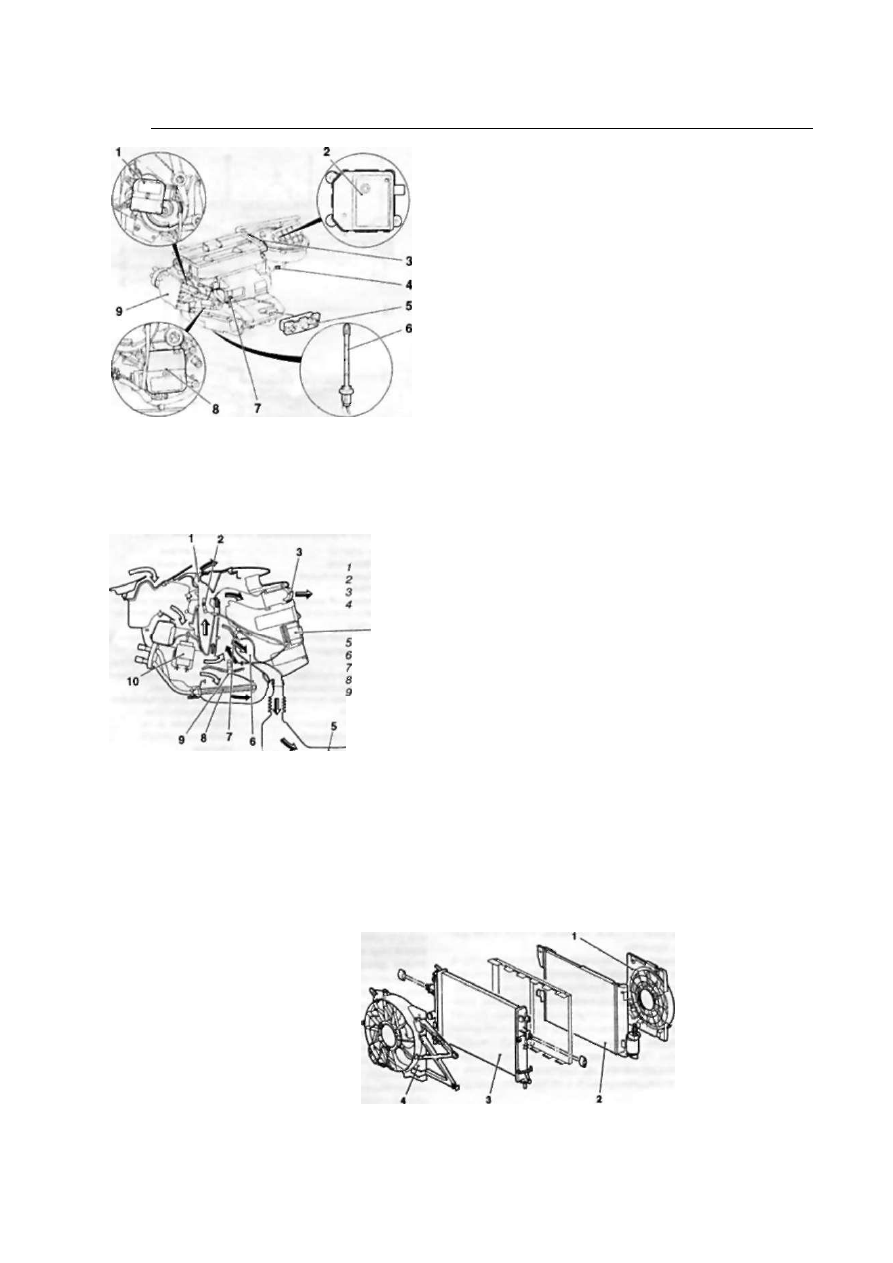

1.6Ь Сборка отопителя/испарителя системы К/В

( м о д е л и Astra)

1 Электромотор привода распределительной заслонки

2 Электромотор привода циркуляционной заслонки

(только при установке кондиционера)

Датчик температуры

в воздуховоде

верхнего уровня

(только при

установке кондици­

онера с электрон­

ным управлением)

Электромотор

вентилятора

Панель управления

функционированием

отопителя/кондици-

онера (HVAC)

Датчик температуры

испарителя (только

при установке

кондиционера)

Датчик температуры

в воздуховоде

ножных колодцев

(только при

установке кондици­

онера с электрон­

ным управлением)

Электромотор

привода смеситель­

ной заслонки

Корпус воздухорас­

пределителя

1.7 Схема раздачи воздуха

На ветровое стекло

Распределительная заслонка

На лицевой уровень

Панель управления

В задние ножные колодцы

В ножные колодцы

Распределительная заслонка

Теплообменник

Смесительная заслонка

10 Электромотор привода вентилятора

отопителя

С и с т е м ы  о т о п л е н и я ,  в е н т и л я ц и и
и  к о н д и ц и о н и р о в а н и я  с а л о н а

(HVAC)

Система отопления и вентиляции

6 Основными компонентами системы
отопления салона

 (см. сопр. иллюст­

рации) являются электрический венти­

лятор с несколькими скоростными ре­
жимами и теплообменник, помещенные

в коробчатый кожух отопителя, закреп­

ленный под панелью приборов автомо­

биля. Теплообменник посредством
шлангов соединен с системой охлажде­
ния двигателя. Блок управления функ­
ционированием отопителя/кондиционе-
ра воздуха вмонтирован в панель при­
боров автомобиля. Разогретая в двига­
теле охлаждающая жидкость циркулиру­
ет через теплообменник отопителя, от­

давая свое тепло заполняющему кожух

воздуху. При включении отопления сало­
на происходит открывание пластинчатой
заслонки, в результате чего внутренний

обьем кожуха отопителя соединяется с
объемом салона. При включении вентиля­
тора крыльчатка последнего начинает про­
гонять подаваемый в салон воздух через

теплообменник, обеспечивая его интенсив­

ный разогрев. Воздух выходит из салона
через вентиляционные отверстия в задней
части автомобиля.
7 Подача воздуха в салон осуществля­
ется через дефлекторы лицевого уров­

ня, сопла ножных колодцев и дефлекто­
ры обдува ветрового стекла. Перед по­
ступлением воздуха в салон он очища­
ется пылеулавливающим фильтром. Схе­
ма раздачи воздушного потока приве­

дена

 на сопр. иллюстрации.

8 Если на автомобиль установлен ди­
зельный двигатель, для обогрева посту­
пающего в салон воздуха может уста­
навливается дополнительный электри­

ческий обогревательный элемент. Элек­
трический обогреватель устанавливает­
ся рядом с теплообменником. После

запуска двигателя элемент нагревается
и отдает тепло проходящему холодному
воздуху - степень нагрева зависит от
температуры наружного воздуха.

9 Сообщения о возникновении неисп­

равностей в системах HVAC фиксируют­
ся в электронном блоке памяти ЕСМ и
могут быть считаны при подключении
специального сканера - точная диагно­

стика без указанного выше прибора не­

возможна.

10 Правила пользования элементами

управления функционированием систем

HVAC подробно изложены в Главе "Орга­
ны управления и приемы эксплуатации».
Внимание: Если в рамках проведения

работ с отопителем проводятся также
работы с электрооборудованием, необ­
ходимо обязательно отключить аккуму­
ляторную батарею (см. Гпаву 5).

Система кондиционирования воздуха
(К/В)

11 По желанию владельца автомобиль

может быть оборудован кондиционером.
Кондиционер устанавливается как единая

система с системой отопления и совмес­
тно с ней обеспечивает поддержание за­
данной температуры воздуха в салоне.

12 В состав системы кондиционирова­

ния входят установленный на радиатор

системы охлаждения конденсатор

 (см.

иллюстрацию 1.12а), расположенный

рядом с теплообменником отопителя
испаритель, закрепленный на блоке дви­
гателя компрессор, и ресивер-осушитель
(аккумулятор), оборудованный редукци­

онным клапаном высокого давления. Все

компоненты соединены между собой
рефрижераторными линиями  ( с м . ил­

люстрацию 1.12Ь). Привод компрессо­

ра осуществляется от коленчатого вала
посредством мультиреберного ремня.

1.12а Сборка

радиатора (3)

системы  о х л а ж д е ­

ния с конденсато­

ром (2) системы

К/В

1

Дополнитель­

ный вентилятор

для конденсато­

ра

Вентилятор

системы

охлаждения

174  Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я  с а л о н а и  к о н д и ц и о н и р о в а н и я  в о з д у х а

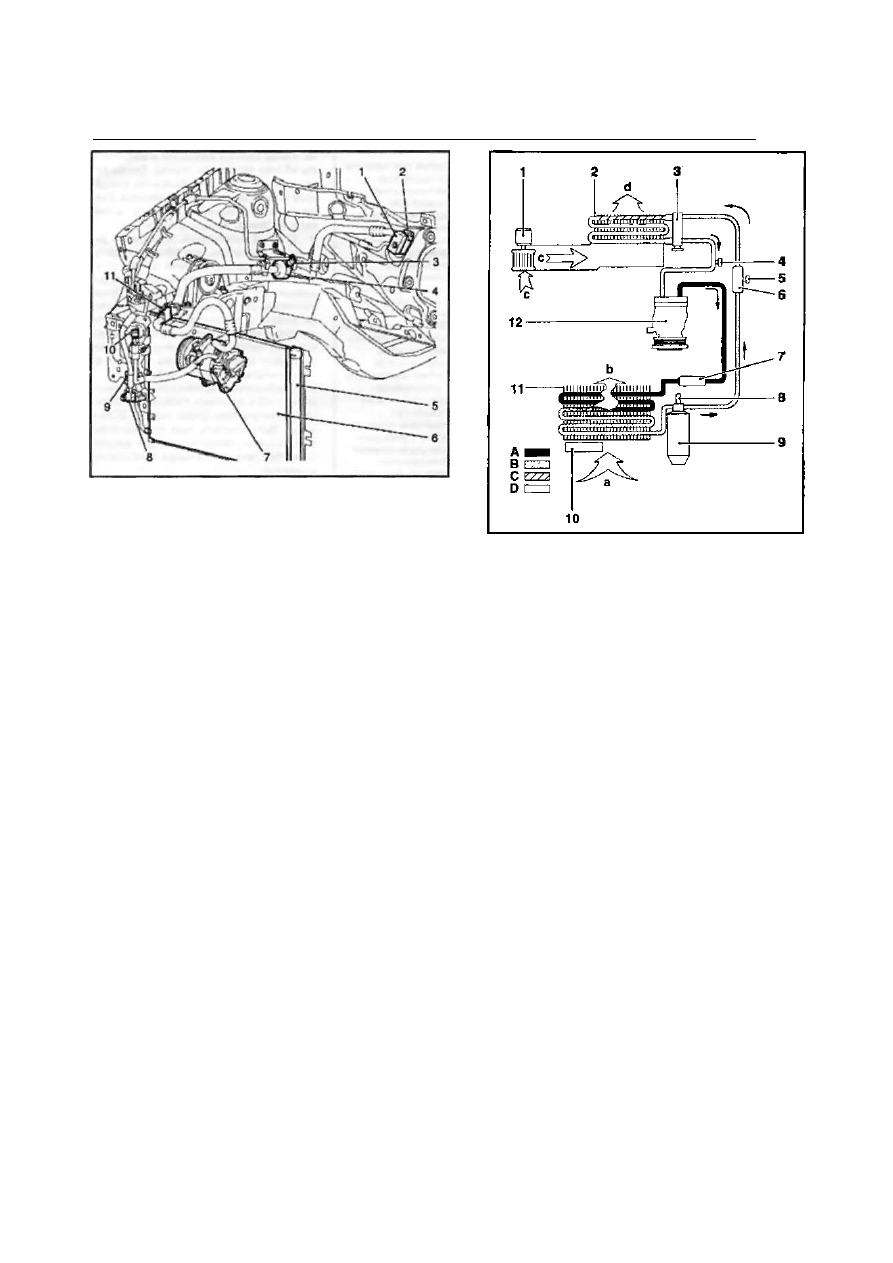

1.12Ь Общая компоновка элементов системы К/В в  д в и г а т е л ь ­

ном отсеке

Соединительный 5

разьем расширитель- б

ного клапана 7

Расширительный в

клапан 9

Сервисный разьем

низконапорного 10

контура 11

Демпфер пульсаций

Ресивер-осушитель

Конденсатор

Компрессор

Соединительный разьем

Сервисный разьем высокона­

порного контура

Датчик давления системы К/В

Разделитель рефрижератор­

ной линии

13 Принцип функционирования системы кондиционирования

схематично приведен

 на сопр. иллюстрации. В режиме ох­

лаждения кондиционер работает по принципу холодильника:
компрессор сжимает газообразный хладагент (R 134 А, не со­

держащий фреон), при этом хладагент нагревается и направля­
ется в конденсатор, там он охлаждается и сжижается. Проходя
через расширительный вентиль, хладагент расширяется и по­
ступает в испаритель, превращаясь в пар - процесс сопровож­
дается сильным поглощением тепла.

14 Вентилятор прогоняет поступающий 8 салон воздух сквозь

теплообменник испарителя. Вследствие процесса испарения и
охлаждения хладагента происходит поглощение тепла обтекаю­
щего испаритель воздуха. Воздух охлаждается и образующаяся
при этом влага превращается в конденсат, направляемый за
пределы салона автомобиля. Интенсивность процесса охлажде­
ния зависит от установленного значения температуры и от ус­
тановки переключателя вентилятора.

15 По желанию пользователя система кондиционирования воз­

духа может быть выключена, при этом отключается компрессор,

а у автомобилей с дизельным двигателем, кроме того, выключа­
ется дополнительный нагревательный элемент, - при этом за­
метно снижается расход топлива.

16 В качестве опции может устанавливаться система HVAC с

автоматической регулировкой температурного режима (климат-
контроль). Режим автоматического функционирования обеспе­
чивает сохранение постоянной, выбранной пользователем, тем­
пературы в салоне и осушает воздух, поступающий в салон. Кроме
того, автоматически регулируются количество и распределение
подаваемого в салон воздуха, а также компенсируются колеба­
ния наружной температуры. При активации экономичного режи­
ма (ЕСО) кондиционер отключается, но системы отопления и
вентиляции продолжают функционировать в автоматическом ре­
жиме.

1.13 Функциональная схема системы К/В

6

7

8

9

10

11

12

а

Вентилятор

Испаритель

Расшири тельный

клапан

Сервисный разъем

низконапорного

контура

Сервисный разъем

высоконапорного

контура

Демпфер пульсаций

Демпфер пульсаций

Датчик-выключатель

давления

Ресивер-осушитель

Дополнительный

вентилятор

Конденсатор

Компрессор

Входной поток

холодного воздуха,

прогоняемого через

теплообменник

конденсатора

Выходной поток

прогретого воздуха,

прогнанного через

теплообменник конден­

сатора и отобравшего

тепло от хладагента

Поток воздуха, создавае­

мый вентилятором

Поток воздуха, прогоняе­

мый через теплообмен­

ник испарителя

Газовая фаза высокона­

порного контура

Жидкостная фаза

высоконапорного

контура

Жидкостная фаза

низконапорного контура

Газовая фаза низкона­

порного контура

17 Правила пользования элементами управления функ­

ционированием систем отопления, вентиляции и конди­
ционирования подробно изложены в Главе «Органы уп­
равления и приемы эксплуатации».

18 Смазка подвижных частей системы К/В обеспечива­

ется за счет содержащихся в хладагенте компонентов и
его регулярной циркуляции, что предотвращает образо­
вания пор в уплотнениях и возникновение коррозии. По­
этому даже если нет необходимости в использовании
кондиционера, особенно в холодное время года, он дол­
жен включаться хотя бы 1  р а з в  м е с я ц на непродолжи­
тельное время на самую высокую мощность. Включение

должно производиться при равномерной скорости дви­

жения автомобиля и при прогретом двигателе.

В н и м а н и е : Работы с кондиционером должны проводиться
только специалистами СТО. По этой причине ремонт кон­

диционера здесь не описывается! Не вскрывайте контур

циркуляции хладагента, поскольку при соприкосновении с
кожей хладагент может вызвать обморожение!

Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я  с а л о н а и  к о н д и ц и о н и р о в а н и я  в о з д у х а 175

М е р ы  б е з о п а с н о с т и  п р и

о б с л у ж и в а н и и  с и с т е м ы К/В

Систему К/В должен обслуживать исклю­
чительно подготовленный технический
персонал, обученный безопасным при­
емам работы с применением надлежа­
щего оборудования и с соблюдением
правил разгерметизации, а также озна­
комленный с приемами сбора и хране­
ния автомобильного хладагента.

• Не допускайте контакта хладагента с
кожей;
• При работе рядом с системой К/В
надевайте защитные очки;
• При попадании хладагента на кожу
или в глаза не растирайте пораженное
место. Немедленно промойте поражен­

ный участок холодной водой в течение
не менее 15 минут. Немедленно обра­

титесь за медицинской помощью в ле­

чебное учреждение. Самолечение не

допускается;

• Хладагент хранится в баллонах под

давлением. Храните баллон при темпе­

ратуре не выше +50 град. Принимайте

меры, исключающие падение баллона с
высоты или иные ситуации, которые мо­
гут привести к его повреждению;
• Работы следует проводить в хорошо
проветриваемом помещении. Хладагент
быстро испаряется, приводит к уменьше­

нию доступа кислорода и затрудненно­
му дыханию;
• Газообразный хладагент тяжелее
воздуха и сравнительно быстро должен
собираться внизу, например, под авто­
мобилем;
• При сгорании хладагента образует­
ся ядовитый газ. Храните хладагент вда­

ли от открытых источников огня. Не ку­
рите при проведении работ с системой

К/В;
• При проведении сварочных работ
вблизи системы К/В не подвергайте ее
воздействию высокой температуры или
открытого пламени. Перегрев может

привести к повышению давления в сис­

теме и воспламенению;

• Очистка конденсатора или испари­

теля с помощью водяного пара не до­

пускается. Следует использовать толь­
ко холодную воду или сжатый воздух.

Антифриз - общие

сведения и меры

предосторожности

О б щ и е  с в е д е н и я

Внимание: Для всех рассматриваемых
в настоящем Руководстве моделей до­

пускается использование антифриза

только светло-оранжевого цвета (при

длительной эксплуатации он может не­

сколько изменится и стать желтым)! Ис­
пользование различного рода тосолов
(жидкости имеют характерный цвет

«морской волны") может привести к вы­

ходу из строя системы охлаждения и

двигателя!

Для заправки системы охлаждения круг­

логодично должна использоваться со­
ставленная в должных пропорциях смесь
из воды, антифриза и средства для за­
щиты от коррозии. Такая смесь препят­

ствует повреждениям, могущим возник­

нуть вследствие воздействия низкой

температуры и коррозии и, кроме того,

повышает температуру кипения охлаж­

дающей жидкости. Смесь должна про­

являть устойчивость к замерзанию при
температурах до - ЗО'С, а при необходи­
мости и ниже, в зависимости от клима­
тического пояса расположения региона
эксплуатации автомобиля. Кроме моро­
зостойкости, антифриз придает смеси
антикоррозионные свойства и повыша­

ет точку ее кипения.

Если водопроводная вода в регионе, где

эксплуатируется автомобиль, является

«жесткой», т.е. отличается повышенным

содержанием минеральных солей, для
формирования охлаждающей жидкости
следует использовать дистиллированную
воду. Как правило, в продаже имеется
уже готовая охлаждающая жидкость, тре­
буемой концентрации.

Точный состав охлаждающей жидкости
определяется конкретными климатичес­

кими условиями - обращайтесь к карте

состава охлаждающей жидкости, которая
обычно наносится на этикетку тары. Ста­
райтесь использовать только рекомендо­
ванные изготовителями автомобиля сор­
та антифриза (см. Спецификации к Гла­
ве 1). Ареометры  д л я определения
удельного веса (плотности) охлаждаю­

щей жидкости можно приобрести прак­
тически в любом магазине автомобиль­
ных аксессуаров.
Проверка качественного состояния и
корректировка уровня охлаждающей

жидкости в системе охлаждения долж­
ны производиться в соответствии с гра­
фиком текущего обслуживания автомо­
биля (см. Главу 1). Замена жидкости

должна производиться регулярно при
снижении плотности (содержания эти-
ленгликоля) ниже требуемого. Кроме
того, в ходе эксплуатации автомобиля
происходит постепенное снижение со­

держания в охлаждающей жидкости ан­

тикоррозионных присадок, поэтому не­
зависимо от плотности жидкости необ­
ходимо производить ее замену не реже

1 раза в два года. Замечание: В плано­

вое ТО входит только проверка и кор­
ректировка уровня охлаждающей жид­
кости. Работы по сливу и замене жид­
кости являются дополнительной опера­
цией.

Прежде чем доливать охлаждающую

жидкость в систему проверьте надеж­
ность крепления шлангов последней на
своих штуцерах - антифриз обладает
высокой текучестью и способен давать
утечки сквозь малейшие неплотности. В
ходе нормальной эксплуатации двигате­
ля охлаждающая жидкость не расходу­
ется, поэтому заметное падение ее уров­
ня является признаком развития вне­
шних утечек, причина которых должна

быть без промедления выяснена и уст­

ранена.

М е р ы  п р е д о с т о р о ж н о с т и

См. так же Главу 1, Раздел 4.
Внимание: Во избежание ошпаривания,

ни в коем случае не снимайте крышку
расширительного бачка и не отсоеди­
няйте никакие компоненты охладитель­
ного тракта при горячем двигателе -
следуйте рекомендациям, приведенным
в Гпаве 1. Раздел 4. В процессе выпол­
нения всей процедуры не наклоняйте

лицо над горловиной бачка, для защиты
рук наденьте резиновые перчатки.

Внимание: Антифриз - сильный яд!
Избегайте попадания охлаждающей

жидкости на открытые участки кожи и в
пищевой тракт!

Часть А: Система охлаждения двигателя

3 Опорожнение и заправка

системы охлаждающей

жидкостью

1 Замена охлаждающей жидкости про­

изводится при обслуживания автомоби­

ля в выше указанных случаях (см. Раз­

дел 2), а так же в обязательном порядке

при проведении ремонта двигателя, в
ходе которого заменялись головка ци­

линдров, прокладка головки цилиндров,

радиатор, теплообменник отопителя или

двигатель. Замена необходима так как,

коррозионно-защитные компоненты ох­
лаждающей смеси в период приработ­
ки осаждаются на деталях двигателя из
легких сплавов и создают при этом дол­
говременную антикоррозионную защи­
ту. У бывшей в употреблении охлажда­
ющей жидкости количество антикорро­
зионных компонентов незначительно и

не может создать достаточной защиты

на новых деталях. Если при выполнении

других работ требуется слить охлажда­

ющую жидкость, ее можно использовать
повторно.
2 В ходе обслуживания в обязатель­
ном порядке должно также проверять­
ся состояние всех шлангов системы (см.
Главу 1). Дефектные компоненты под­

лежат замене (см. Раздел 4).

3 Не забывайте о мерах предосторож-
