176

Часть А: Система охлаждения двигателя

ности, которые должны соблюдаться при

обслуживании системы охлаждения (см.

Раздел 2). К непосредственному выпол­

нению процедур обслуживания следует

приступать лишь после полного остыва­

ния двигателя, т.е. спустя не менее не­

скольких часов после завершения поез­

дки.

Внимание: Следите за тем, чтобы при

выполнении работ с охлаждающей жид­

костью она не попадала на зубчатый

ремень или мультиреберный ремень!

Гпикопь, входящий в состав охлаждаю­

щей жидкости, может повредить ткань

зубчатого ремня в такой степени, что

ремень через некоторое время работы

порвется, что в свою очередь может при­

вести к тяжелым повреждениям двига­

теля!

О п о р о ж н е н и е

4 На моделях соответствующей комп­

лектации необходимо отключить или ус­

тановить в ЕСО-режим кондиционер воз­

духа.

5 Снимите крышку с горловины рас­

ширительного бачка. Внимание: Если

двигатель еще не полностью остыл,

оберните крышку ветошью с целью уст­

ранения риска ошпаривания.

6 Поднимите и установите автомобиль

на подставки, снимите защиту картера

двигателя, (см. Главу 2, Раздел 5).

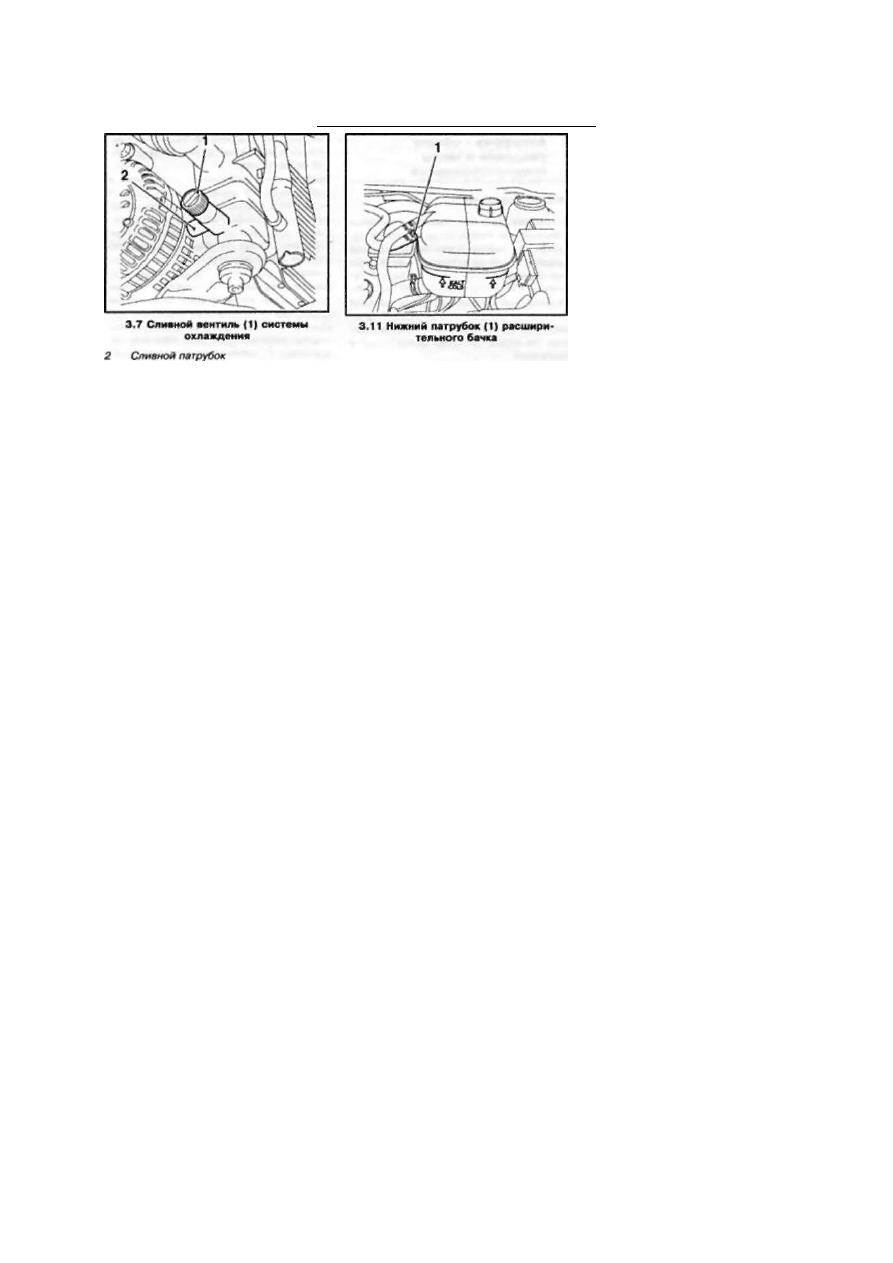

7 Подставьте под радиатор чистую

емкость соответствующего объема. Для

удобства слива охлаждающей жидкости

рекомендуется надеть на сливной пат­

рубок

 (см. сопр. иллюстрацию) шланг

и другой его конец опустить в подготов­

ленную емкость.
8 Откройте на радиаторе сливной вен­

тиль и слейте жидкость.
9 Закройте вентиль и опустите авто­

мобиль.

Заправка

10 Проверьте исправность состояния и

надежность крепления всех шлангов ох­

ладительного тракта. Замените дефект­

ные компоненты, подтяните хомуты (см.

Раздел 4).

11 Снимите крышку расширительного

бачка и начинайте медленно заливать

свежую смесь антифриза с водой в гор­

ловину последнего. Продолжайте зап­

равку до тех пор, пока уровень жидкости

в бачке не поднимется до уровня ниж­

него патрубка (см. сопр. иллюстра­

цию) расширительного бачка.

12 Установите на место крышку расши­

рительного бачка.

13 Запустите двигатель и дайте ему

прогреться до нормальной рабочей тем­

пературы, при этом доведите число обо­

ротов двигателя до 2500 об/мин так, что­

бы включилась первая ступень вентиля­

тора.

14 Удалите воздух из системы охлажде­

ния, для этого дайте двигателю порабо­

тать в течение 2 минут с числом обо­

ротов 2000-2500 об/мин. При этом

воздух в системе охлаждения удаляется

через возвратный и соединительный

шланги расширительного бачка

 (см. ил­

люстрацию 1.2).

15 Осмотрите компоненты системы ох­

лаждения на наличие признаков разви­

тия утечек, затем остановите двигатель

и дайте ему полностью остыть.

16 При соответствующей комплектации

установите защиту картера.

17 В заключение еще раз проверьте

уровень охлаждающей жидкости, при

необходимости произведите соответ­

ствующую корректировку (см. Главу 1).

Затяните крышку расширительного

бачка.

4 Отсоединение и замена

шлангов системы

охлаждения

Замечание: Не отсоединяйте никакие

шланги охладительного тракта до пол­

ного остывания двигателя - см. подраз­

дел «Меры предосторожности- в Разде­

ле 2.

1 Если в ходе выполнения проверок,

перечисленных в соответствующем Раз­

деле Главы 1, выявлены дефекты шлан­

гов системы охлаждения, шланги долж­

ны быть заменены.
2 Опорожните систему охлаждения

(см. Главу 1). Если заправленная в сис­

тему охлаждающая жидкость является

достаточно свежей, она подлежит по­

вторному использованию и должна быть

слита в чистую тару.
3 Постарайтесь запомнить маршрут

прокладки подлежащего замене шлан­

га. Для отсоединения шланга ослабьте

хомуты его крепления на штуцерах/пат­

рубках соответствующих компонентов.

Сдвиньте хомуты по шлангу, полностью

освободив посаженые на штуцеры уча­

стки последнего. Осторожно снимите

шланг со своих штуцеров/патрубков.

4 Помните, что впускной и выпускной

патрубки радиатора являются достаточ­

но хрупкими элементами - не прилагай­

те чрезмерные усилия при снимании с

них шлангов. Для облегчения снятия по-

вращайте шланг на патрубке. В крайнем

случае, сильно 'прикипевший» шланг

может быть срезан ножом - несмотря на

связанные с таким способом определен­

ные материальные затраты, все же де­

шевле будет заменить шланг, чем при­

обретать новый радиатор.

5 При установке нового шланга снача­

ла наденьте на него крепежные хомуты,

лишь после этого натягивайте шланг на

штуцеры/патрубки соответствующих

компонентов охладительного тракта.

Если изначально для крепления шлан­

гов были использованы хомуты скручи­

ваемого типа, их следует обрезать и при

установке заменить более надежными

винтовыми или червячными. Для облег­

чения посадки жестких шлангов на шту­

церы следует слегка смочить концы пос­

ледних мыльной водой, либо прогреть в

теплой воде концы шланга - не исполь­

зуйте в качестве смазки никакие масла.

6 Натяните шланг/трубопровод конца­

ми на штуцеры и проверьте правиль­

ность его прокладки в двигательном от­

секе. Разместите хомуты на посаженных

на штуцеры участках шланга, заведя их

за развальцовку штуцеров/патрубков.

Затяните стяжные винты.

7 Заправьте систему охлаждения (см.

Раздел 3).
8 Запустите двигатель, затем внима­

тельно проверьте систему на наличие

признаков утечек охлаждающей жидко­

сти.

5 Обслуживание системы

охлаждения, промывка

Общая информация

1 При использовании рекомендован­

ных типов охлаждающей жидкости и пра­

вильной эксплуатации система охлажде­

ния современных двигателей не нужда­

ется в дополнительном обслуживании.
2 Если в силу сложившихся обстоя­

тельств придется в место антифриза

залить в систему воду, кратковременная

эксплуатация системы на воде (в тече­

ние нескольких суток) не повлечет се­

рьезных изменений в ее функциониро-

background image

Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я  с а л о н а и  к о н д и ц и о н и р о в а н и я  в о з д у х а 177

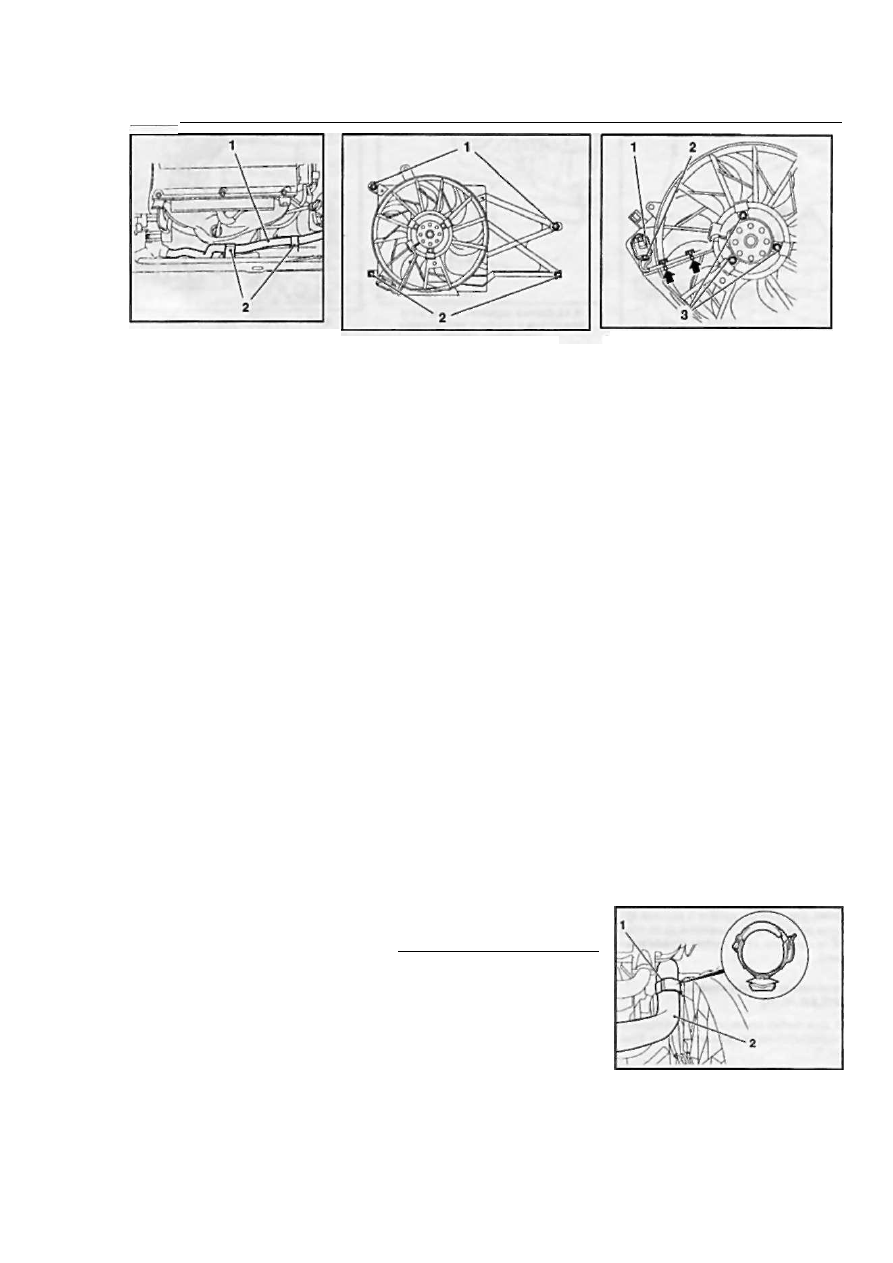

6.3 Верхний шланг (1) радиатора

2 Держатели шланга

6.5 Снятие вентилятора системы

охлаждения с радиатора (двигатель

Z16XEP)

<Г* вании. При первой же возможно­

сти заправьте систему свежим

антифризом - он растворит мел- 2

кие остатки осадка и легкую на­
кипь, следующую замену антифриза про­
изведите через более короткий срок,
нежели обычно.
3 При длительной эксплуатации сис-

» темы охлаждения на воде, особенно же­

сткой, на стенках рубашки охлаждения и

внутренних каналов радиатора немину­

емо образуется слой накипи, который
будет препятствовать циркуляции жид­

кости и ухудшит теплообменные свой-

^ ства радиатора.  Д л я его удаления необ­

ходимо использовать сильно действую­
щие химические растворители, при этом
существует значительный риск повреж­

дения радиатора и головки блока цилин­
дров, а промывка не обеспечивает 100-

процентный результат. Используйте в
системе охлаждения только рекомендо­
ванные жидкости (см. Спецификации).
4 Промывку имеет смысл производить

в некоторых случаях после длительного

использования охлаждающей жидкости
без замены, когда она значительно из­
менила свой цвет и в ней заметно на­
копление частиц грязи или после ис­
пользования и окончания приработки

^ специальных герметиков, которые добав­

лялись в систему охлаждения для лока­
лизации незначительной течи в радиа­
торе. Внимание: При добавлении гер­
метика строго следуйте прилагаемой к
нему инструкции!

Промывка

5 Радиатор промывается отдельно от
системы с целью предотвращения рис­
ка блокировки тонких внутренних кана­
лов его теплообменника в результате
забивания их отложениями, вымываемы­
ми из водяной рубашки двигателя. За­
мечание:
 Разумно будет также отдель­

но промыть теплообменник отопителя.

6 Отсоедините от радиатора верхний
и нижний шланги и вставьте в патрубок
первого садовый шланг. Включите пода­

чу воды и продолжайте промывку до тех

пор, пока из нижнего патрубка не начнет
вытекать чистая прозрачная струя.

Крепежные болты кожуха вентилято­

ра

Нижние держатели

7 В случаях особо сильного загрязне­

ния или нарушения проходимости ради­

атора снимите последний (см. Раздел 7)
и произведите его обратнопоточную
промывку, заправив садовый шланг в
нижний патрубок, - если добиться поло­
жительного результата не удается, дос­
тавьте радиатор в мастерскую автосер­
виса для проведения необходимого вос­
становительного ремонта.
8 Продукты коррозии и плотные отло­

жения удаляются из тракта системы ох­
лаждения путем химической обработки,

- следуйте инструкциям изготовителей
приобретенного Вами чистящего сред­

ства.

9 Для промывки водяной рубашки дви­
гателя снимите термостат и отсоедини­

те нижний шланг от радиатора.

10 Заправьте садовый шланг в отвер­

стие под установку термостата в голов­

ке цилиндров, включите подачу воды и

продолжайте промывку до тех пор, пока
из нижнего шланга не начнет вытекать
прозрачная струя.

11 Снимите расширительный бачок и

промойте его чистой водой (в случае
необходимости - с мылом). Очистите
уровневые метки на стенках бачка.

12 По завершении промывки, установи­

те асе снимавшиеся компоненты на свои
места.

6 Снятие и установка

вентилятора системы

охлаждения

Внимание: Любые работы по обслужи­

ванию или ремонту системы охлажде­
ния следует производить на холодном

двигателе!

1 В данном разделе подробно описа­

на операция снятия вентилятора систе­
мы охлаждения только  д л я двигателя

Z16XEP, для остальных приводятся лишь
дополнительные операции и особенно­
сти.

6.6 Снятие вентилятора системы  о х л а ж д е ­

ния с кожуха  ( д в и г а т е л ь Z16XEP) -

стрелками показаны фиксаторы жгута

электропроводки

1 Разъем электропроводки

2 Крепежный болт разъема

3 Крепежные болты вентилятора

Двигатель Z16XEP

(без кондиционера)

2 Отсоедините аккумуляторную бата­

рею (см. Главу 5).
3 Освободите верхний шланг радиато­
ра из держателей

 (см. сопр. иллюст­

рацию).
4 Рассоедините разъем электропро­

водки на радиаторе.
5 Снимите кожух вентилятора, для чего
выверните 2 болта

 (см. сопр. иллюст­

рацию) и вытяните вентилятор вместе

с кожухом из нижних держателей вверх.
6 Рассоедините разьем электропро­

водки и выверните болт его крепления
к кожуху (см. сопр. иллюстрацию).

7 Высвободите жгут кабеля из фикса­
торов, выверните 3 крепежных болта и
снимите электромотор вентилятора (см.
иллюстрацию 6.6).
8 Установка производится в порядке,
обратном снятию.

Особенности двигателя Z18XE

(без кондиционера)

9 Снимите нижний шланг радиатора с
корпуса вентилятора, для чего раскрой­
те фиксатор хомута, поверните хомут на
90* и снимите его (см. сопр. иллюст­

рацию).

6.9 Хомут (1) крепления нижнего

шланга радиатора (2) (двигатель

Z18XE)

background image

178

Ч а с т ь  Д :  С и с т е м а  о х л а ж д е н и я  д в и г а т е л я

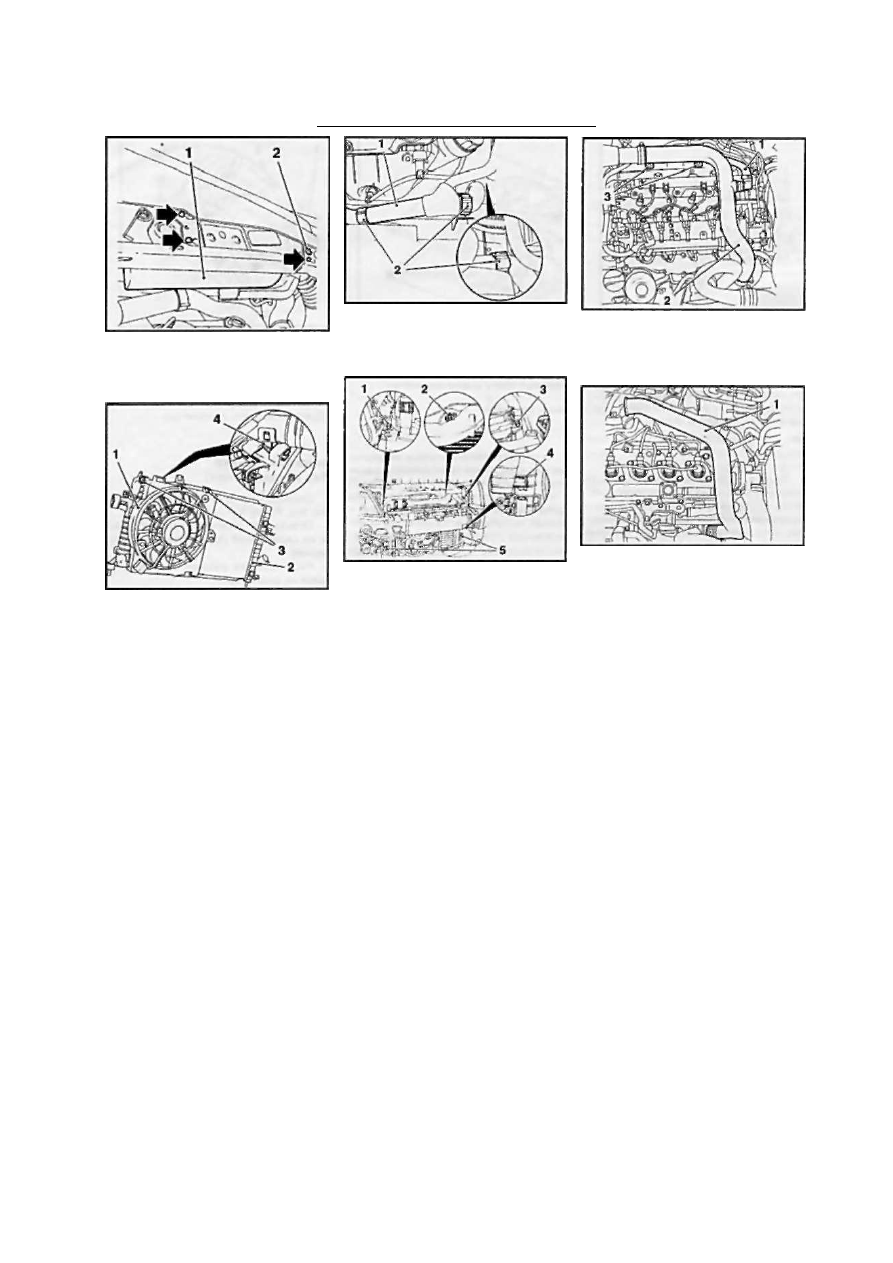

6.10 Снятие резонатора (1) впускного

воздушного тракта - стрелками указано

направление сдвига резонатора

2 Крепежный болт

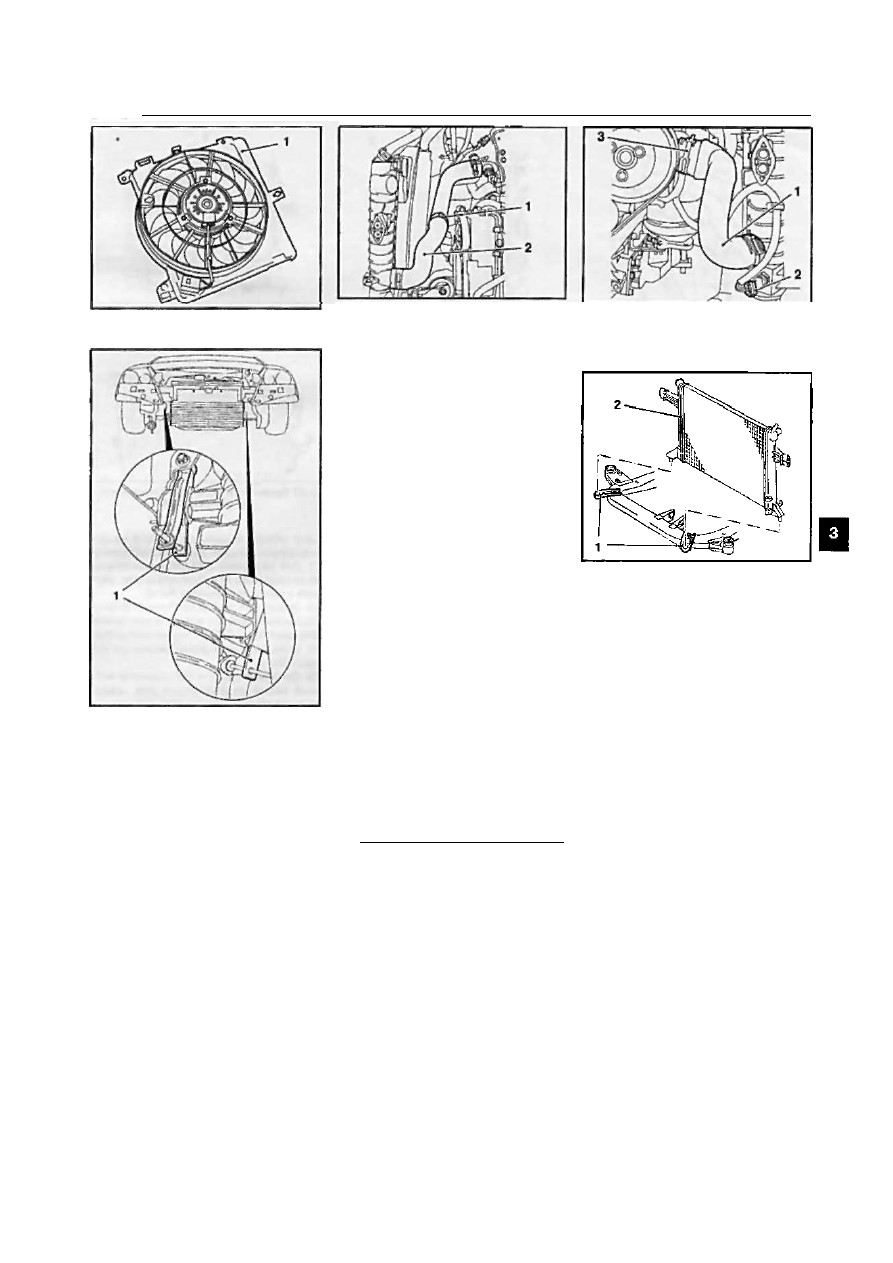

6.22 Снятие кожуха вентилятора (1)

системы охлаждения с радиатора

(двигатель Z13DTH)

2 Радиатор

3 Крепежные болты

4 Крепление кожуха к воздуховоду

впускного тракта

10 Снимите резонатор впускного воз­

душного тракта, для чего отсоедините от

него воздушный тракт, выверните кре­

пежный болт и сдвиньте резонатор из

держателя вправо

 (см. сопр. иллюст­

рацию).

О с о б е н н о с т и  д в и г а т е л я Z14XEP

(без кондиционера)

11 Снимите резонатор впускного воз­

душного тракта (см. двигатель Z18XE).

12 Снимите верхний шланг радиатора

с корпуса вентилятора системы охлаж­

дения, для чего раскройте 3 зажима хо­

мутов держателей, поверните их на угол

90* и снимите (см. сопр. иллюстра­

цию).

О с о б е н н о с т и  д в и г а т е л е й

Z20LE(L/R/H)

13 Для снятия вентилятора необходимо

предварительно снять радиатор (см. Раз­

дел 7).

О с о б е н н о с т и  д в и г а т е л я Z22YH

14 Снимите аккумуляторную батарею и

6.12 Снятие верхнего шланга (1)

радиатора с корпуса вентилятора

(двигатель Z18XE)

2 Держатели шланга

6.24 Крепление конденсатора системы

К/В к радиатору (двигатель Z13DTH)

1,2,3,5 Крепежные болты

4 Держатель

поддон батареи (см. Главу 5).

15 Отсоедините держатель жгута элек­

тропроводки двигателя и сместите жгут

в сторону.

Д в и г а т е л ь Z13DTH  ( б е з

кондиционера)

16 Снимите аккумуляторную батарею и

поддон батареи (см. Главу 5

17 Снимите верхнюю крышку двигате­

ля (см. Главу 2, Раздел 2).

18 Ослабьте крепежные хомуты и отсо­

едините впускной воздуховод от турбо­

компрессора и интеркулера.

19 Отсоедините быстроразъемное со­

единение шланга системы вентиляции

картера, отсоедините 3 жгута электро­

проводки, выверните 2 крепежных болта,

ослабьте соединительные хомуты и сни­

мите впускной воздушный трубопровод

(см. сопр. иллюстрацию).
20 Предварительно ослабив хомут, сни­

мите всасывающий шланг.
21 Освободите в двух местах жгут про­

водов лямбда-зонда из держателей и

отведите его в сторону.

22 Вывернув болты крепления, отсоеди­

ните кожух вентилятора от радиатора

(см. сопр. иллюстрацию) и отсоеди­

ните от воздуховода.

6.19 Впускной воздуховод (2)

(двигатель Z13DTH)

/ Шланг системы вентиляции картера

3 Крепежные болты

6.29 Впускной трубопровод (двигатели

Z17DT(L/H))

О с о б е н н о с т и  д в и г а т е л я Z13DTH

(с кондиционером)

23 Закрепите конденсатор К/В к пане­
ли передка при помощи проволоки.
24 Отсоедините конденсатор с допол­

нительным вентилятором и охладителем

надувочного воздуха (интеркулером) от

радиатора, вывернув 5 крепежных бол­

тов (усилие затягивания болтов при ус­

тановке - 5 Нм) (см. сопр. иллюстра­

цию).

25 Высвободите интеркулер из держа­

теля (см. иллюстрацию 6.24).

О с о б е н н о с т и  д в и г а т е л е й

Z17DT(L/H) (с кондиционером)

26 Снимите декоративную решетку ра­

диатора, (см. Главу 11).

27 Снимите верхнюю крышку двигате­

ля (см. Главу 2, Раздел 2).

28 Ослабьте и сдвиньте назад 2 хомута

и отсоедините воздуховод от интерку­

лер.

29 Высвободите жгут электропроводки

из двух зажимов, отсоедините топливоп­

ровод, ослабьте хомут и отсоедините

шланг системы вентиляции картера.

Выверните 2 крепежных болта, ослабьте

2 хомута крепления впускного трубопро­

вода (см. солр. иллюстрацию) и сни­

мите его.

30 Отделите 2 шланга системы охлаж­

дения от кожуха вентилятора.
31 Снимите защиту картера двигателя

(см. Главу 2, Раздел 5).

background image

Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я  с а л о н а и  к о н д и ц и о н и р о в а н и я  в о з д у х а 179

6.34 Кожух (1) вентилятора системы

охлаждения (двигатели Z17DT(L/H))

7.8 Временное крепление радиатора за

верхние держатели (1)

32 Рассоедините разъем электродвига­

теля вентилятора. Разрежьте хомут жгу­
та проводки, предварительно пометив
его положение.

33 Снимите накладку переднего бампе­

ра (см. Главу 11).
34 Выверните 2 крепежные болта и, раз­
вернув кожух вентилятора, осторожно
извлеките его по направлению вверх
(см. сопр. иллюстрацию).

О с о б е н н о с т и  д в и г а т е л я  Z 1 9 D T H

(с  к о н д и ц и о н е р о м )

35 Снимите декоративную решетку ра­

диатора (см. Главу 11).

36 Снимите накладку бампера (см. Гла­
ву  I I ) .
37 Снимите защиту картера двигателя
(см. Главу 2, Раздел 5).
38 Рассоедините разьем проводки

электродвигателя вентилятора. Разрежь­
те хомут жгута проводки, предваритель­
но пометив его положение.
39 Высвободите шланг системы охлаж-

7.4 Левый шланг (2) радиатора

1 Держатель

дения из держателей и отделите его от
от радиатора. Внимание: Контур ох­
лаждения не вскрывайте!
40 Отделите жгут электропроводки ком­

прессора от радиатора.

41 Высвободите 2 вакуумных шланга из

держателя на радиаторе.

42 Снимите аккумуляторную батарею
(см. Главу 5).
43 Извлеките блок управления предпус­
ковым разогревом вверх из держателя.
Рассоедините разьем электропроводки
блока. Замечание: Блок управления

расположен перед аккумуляторной ба­

тареей под держателем замка.

44 Ослабьте и сдвиньте назад хомут,
отсоедините воздуховод от интеркуле­

ра.

45 Выверните болты крепления кожуха
вентилятора и отсоедините шланг сис­
темы охлаждения.

46 Закрепите конденсатор системы К/В

на передней панели при помощи про­
волоки.

47 Выверните 5 болтов крепления

 (см.

иллюстрацию 6.24) и снимите конден­
сатор с дополнительным вентилятором

и интеркулером с радиатора.

48 Снимите 2 фиксатора радиатора и
снимите радиатор.

49 Отделите кожух от вентилятора.

7 Снятие и установка

радиатора системы

охлаждения

Внимание: Любые работы по обслужи­

ванию или ремонту системы охлажде­
ния следует производить на холодном

двигателе! См. также предупреждения в

начале Раздела 2.

1 За основу взята операция по снятию

радиатора на моделях с двигателем

Z16XEP. Для остальных двигателей лишь
дополнительные операции или особен­
ности выполнения данной процедуры.

Д в и г а т е л ь  Z 1 6 X E P  ( б е з •

к о н д и ц и о н е р а )

Снятие

1 Отсоедините аккумуляторную бата­

рею (см. Главу 5).
2 Слейте охлаждающую жидкость (см.

7.5 Правый шланг (1) радиатора

2 Разьем электропроводки датчика

температуры охлаждающей жидкости

3 Крпежный хомут

7.9 Точки установки радиатора (2) на

подрамнике

Держатели

Раздел 3).

3 Рассоедините разьем электропро­
водки на радиаторе и опустите автомо­
биль.

4 Ослабьте хомут левого шланга ради­
атора и сдвиньте его назад. Отделите

шланг от радиатора и высвободите из

держателя

 (см. сопр. иллюстрацию).

5 Предварительно ослабив крепежный
хомут и сдвинув его назад

 (см. сопр.

иллюстрацию), снимите правый шланг
радиатора с корпуса термостата и рас­
соедините разьем электропроводки дат­
чика температуры охлаждающей жидко­
сти.

6 Снимите декоративную решетку ра­
диатора (см. Главу 11).
7 Снимите накладку бампера (см. Гла­

ву 11).

8 Закрепите радиатор подходящим

инструментом или проволокой за верх­
ние держатели

 (см. сопр. иллюстра­

цию).
9 Пометьте маркером установочное

положение нижних держателей радиато­

ра, выверните 4 крепежных болта и сни­
мите держатели радиатора с передней
подвески

 (см. сопр. иллюстрацию).

10 Извлеките фиксаторы из верхних

держателей и снимите радиатор вместе

с вентилятором.

11 При необходимости отсоедините ко­

жух вентилятора от радиатора.
