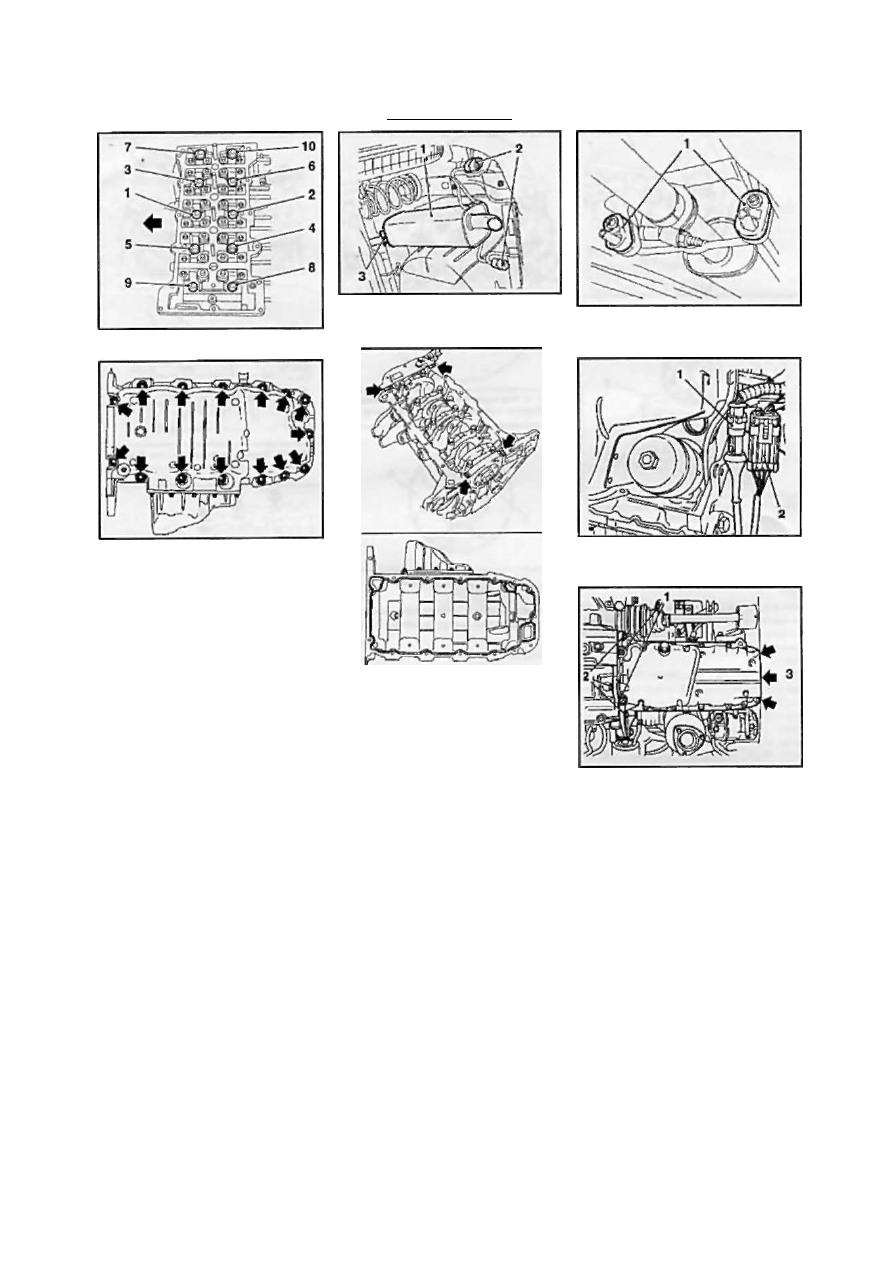

11.123 Порядок затягивания головки

блока цилиндров (двигатели Z19DT(H))

12.8 Крепежные болты поддона

картера обозначены стрелками

(двигатель Z16XEP)

12 Снятие и установка

поддона картера

Д в и г а т е л ь  Z 1 6 X E P

1 Извлеките щуп измерения уровня

моторного масла, выверните крепежный
болт такелажной проушины и снимите
проушину, извлеките трубку измерителя
моторного масла.
2 Поднимите автомобиль на подъем­
нике и снимите правый пыльник двига­
теля (см. Раздел 5).
3 Отсоедините кабельные каналы лям­
бда-зонда

 (см. иллюстрацию 11.6).

4 Ослабьте крепление фиксатора зад­

него глушителя, высвободите глушитель
из двух держателей и при помощи ас­

систента снимите его

 (см. сопр. иллю­

страцию).

5 Отсоедините выпускную трубу от ка­
талитического преобразователя отрабо­
тавших газов

 (см. иллюстрацию 11.7).

6 Снимите выпускную трубу, отсоеди­

нив ее от переднего глушителя

 (см.

сопр. иллюстрацию).
7 Слейте моторное масло из картера
двигателя (см. Главу 1, Раздел 6) и рас­

соедините разъем электропроводки дат­
чика уровня моторного масла.
8 Удалите 2 резиновые заглушки, вы­

верните 3 болта крепления поддона к

трансмиссии, а затем 15 болтов крепле­

ния поддона картера (см. сопр. иллю­
страцию) и, воспользовавшись подходя-

12.4 Задний глушитель (1)

2 Резиновые крепления
3 Фиксатор глушителя

I

  e s s

 П

 -эта ШвШ

12.10 Нанесите герметик на указанные

поверхности

щим инструментом, подденьте и отсое­

дините поддон картера.

9 Перед установкой поддона очистите
все сопрягаемые поверхности от остат­
ков герметика и предварительно прого­
ните метчиком резьбу 15 отверстий.

10 Нанесите полоску герметика (серо­

го цвета) толщиной 2-3 мм на поверх­
ности, указанные

 на сопр. иллюстра­

ции, и установите поддон на место. Вни­

мание: Установка должна быть закон­
чена не позже 10 минут после нанесе­
ния герметика.

11 Установка остальных компонентов

производится в порядке, обратном по­
рядку их снятия.

Д в и г а т е л ь  Z 1 8 X E

12 Рассоедините разъемы электропро­

водки докаталитического лямбда-зонда

и датчика уровня моторного масла

 (см.

сопр. иллюстрацию).

13 Поднимите автомобиль на подъем­

нике, снимите систему выпуска отрабо­

тавших газов (см. Главу 4).

12.6 Держатели (1) системы выпуска

отработавших газов с эластичными

резиновыми элементами

12.12 Рассоедините разъемы докатали­

тического лямбда-зонда (2) и датчика

(1) уровня моторного масла

12.15 Поддон картера (двигатель

Z18XE)

1 Резиновые заглушки

2 Болты крепления к трансмиссии

3 Болты крепления к масляному насосу

14 Слейте моторное масло из картера

двигателя (см. Главу 1, Раздел 6), Перед

вворачиванием пробки сливного отвер­
стия не забудьте заменить прокладку.

15 Удалите 2 резиновые заглушки и

выверните указанные

 на сопр. иллюс­

трации крепежные болты и 12 болтов
крепления поддона картера. Воспользо­
вавшись подходящим инструментом, под­

деньте и отсоедините поддон картера.

16 Перед установкой поддона очистите

все сопрягаемые поверхности от остат­
ков герметика и предварительно прой­

дите резьбу всех отверстий.

17 Нанесите полоску герметика (серо­

го цвета) толщиной 2.5-3.5 мм на повер-

Г л а в а 2  Д в и г а т е л ь

161

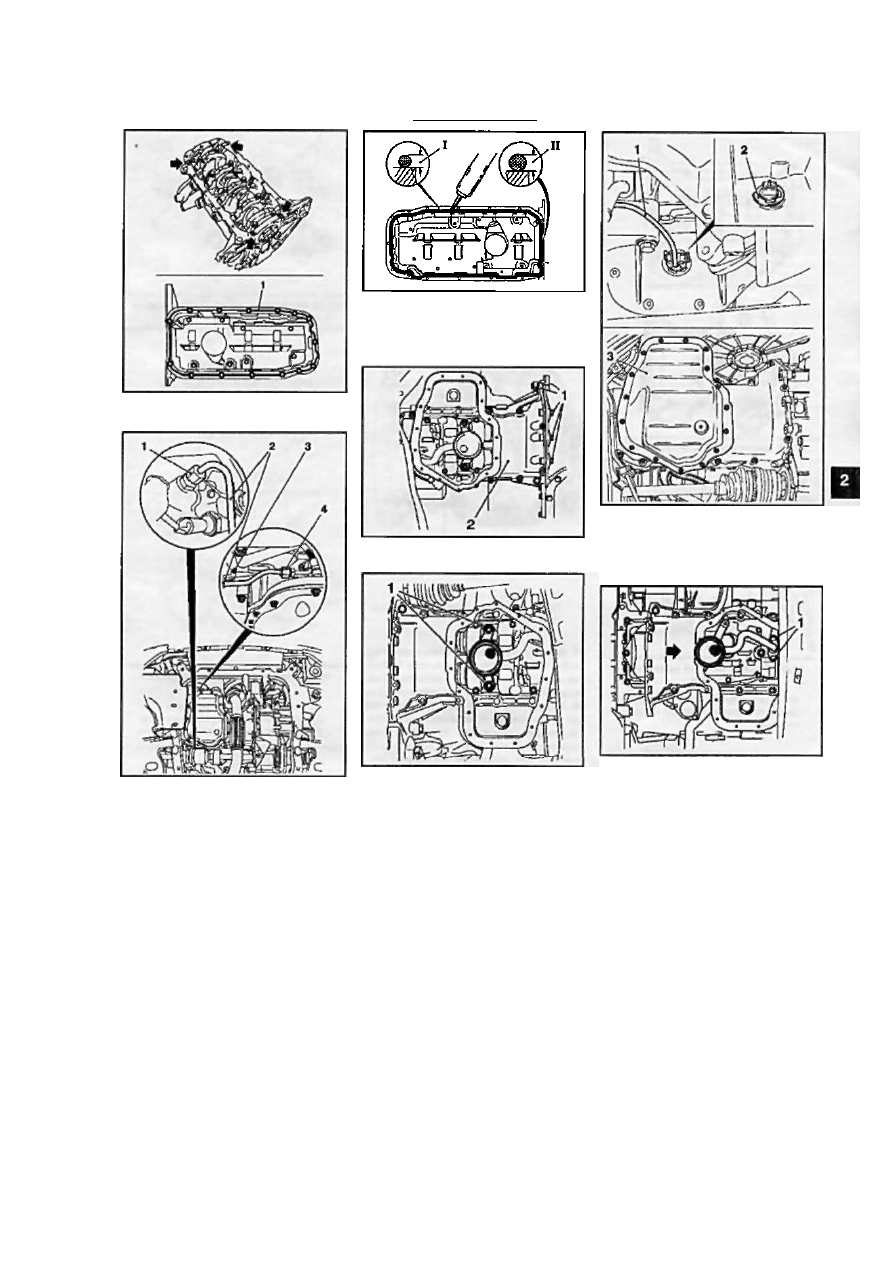

12.17а Нанесение герметика на

уплотнительные стыки

12.22 Снятие питающей масляной

линии (2)

Гайка крепления линии к блоку

цилиндров

Крепежная скоба

Гайка крепления линии к корпусу

турбокомпрессора

хности, указанные

 на сопр. иллюстра­

циях и установите поддон на место.

Внимание: Установка должна быть за­

кончена не позже 10 минут после нане­

сения герметика.

18 Установка остальных компонентов

производится в порядке, обратном по­

рядку их снятия.

Д в и г а т е л и Z20LE(L/R/H)

19 Снимите защиту картера (см. Раздел

5) и рассоедините разъем электропро­

водки лямбда-зонда каталитического

преобразователя.

12.17Ь Нанесение герметика под

установку поддона картера

/ Толщина полосы герметика 2.5 мм

II Толщина полосы герметика 3.5 мм

12.24 Болты (1) крепления верхней

части (2) поддона к трансмиссии

12.21 Нижняя часть (3) поддона

картера

1 Электропроводка датчика контроля

уровня моторного масла

2 Удерживающее кольцо

12.25 Болты (1) крепления трубки

забора масла к блоку балансировочных

валов

20 Снимите переднюю выпускную тру­

бу системы выпуска отработавших газов

и слейте моторное масло из картера

двигателя (см. Главу 1, Раздел 6).

21 Отсоедините проводку датчика кон­

троля уровня моторного масла и сними­

те удерживающее кольцо, после чего

выкрутите крепежные болты нижней ча­

сти поддона картера и снимите ее (см.

сопр. иллюстрацию).

22 Отпустите гайки и снимите питаю­

щую масляную линию турбокомпрессо­

ра

 (см. сопр. иллюстрацию).

23 При помощи приспособления  К М -

726-А снимите масляный фильтр мас­

ляного насоса.

24 Выверните болты крепления верхней

части поддона к сборке трансмиссии

(см. сопр. иллюстрацию), отделите

12.26 Крепежные болты (1) трубки

забора масла

поддон от блока двигателя и снимите

масляный насос (см. Раздел 13).
25 Отсоедините трубку забора масла от

блока балансировочных валов  ( с м .

сопр. иллюстрацию).

26 Сдвиньте верхнюю часть поддона в

направлении, указанном

 на сопр. иллю­

страции стрелкой, выверните 2 крепеж­

ных болта и снимите верхнюю часть под­

дона картера вместе с трубкой забора

масла.
27 Перед установкой поддона очистите

все сопрягаемые поверхности от остат­

ков герметика и старых прокладок. Ус­

тановка всех снимавшихся компонентов

производится в порядке, обратном по­

рядку их снятия, не забудьте заменить

все прокладки. Перед установкой верх­

ней части поддона картера нанесите гер­

метик (черного цвета) в указанных точ­

ках (см. сопр. иллюстрацию) и смаж-

162

Г л а в а 2  Д в и г а т е л ь

12.27 Места нанесения герметика

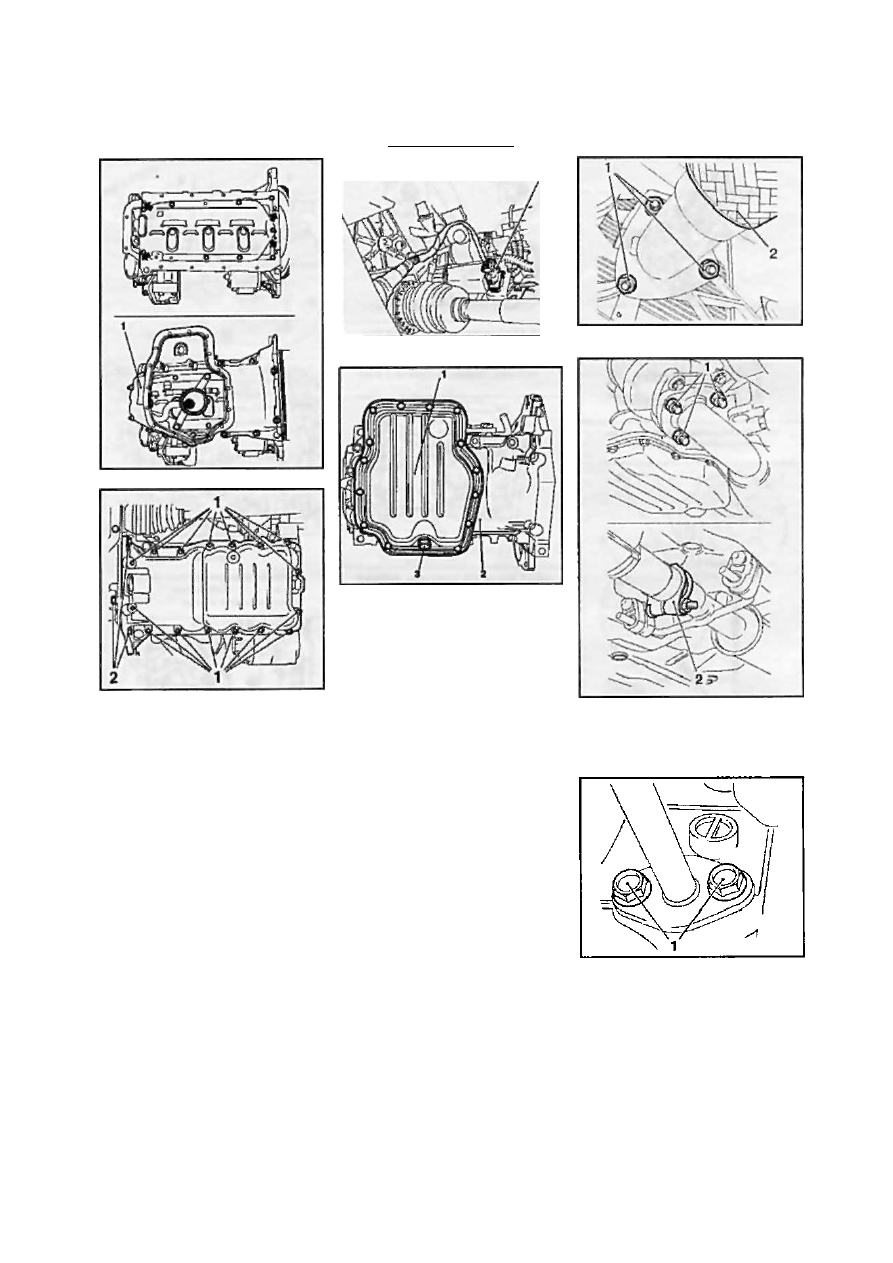

12.33 Поддон картера (двигатель

Z14XEP)

1 Крепежные болты поддона кратера

2 Болты крепления поддона к транс­

миссии

те резьбу ее крепежных болтов герме­
тиком (зеленого цвета).

Д в и г а т е л ь Z14XEP

28 Поднимите автомобиль на подъем­

нике и рассоедините разъем электро­

проводки лямбда-зонда каталитическо­

го преобразователя (см. солр. иллюс­

трацию).
29 Ослабьте крепление фиксатора зад­

него глушителя, высвободите глушитель

из двух держателей и при помощи ас­

систента снимите его (см. иллюстра­

цию 12.4).
30 Отпустив 3 крепежные гайки, отсое­

дините переднюю выпускную трубу от

каталитического преобразователя (см.

солр. иллюстрацию).

31 Снимите выпускную трубу, отсоеди­

нив ее от переднего глушителя (см. ил­

люстрацию 12.6).

32 Снимите правый пыльник двигателя

(см. Раздел 5) и слейте моторное масло

из картера двигателя.

1

12.28 Датчик (1) каталитического

преобразователя

12.37 Нижняя часть поддона картера

(1)

2 Верхняя часть поддона картера

3 Пробка сливного отверстия моторно­

го масла

33 Выверните 3 болта крепления под­

дона к трансмиссии, а затем еще 16 бол­

тов крепления к блоку двигателя (см.
сопр. иллюстрацию) и снимите поддон.

34 Перед установкой поддона очистите

все сопрягаемые поверхности от остат­

ков старых прокладок. Установка всех

снимавшихся компонентов производит­

ся в порядке, обратном порядку их сня­

тия, не забудьте заменить все проклад­

ки. При установке поддона закрутите

вручную все 19 крепежных болтов под­

дона, а затем дотяните их с требуемым

усилием.

Д в и г а т е л и Z17DTL/H

35 Отсоедините провод от отрицатель­

ной клеммы батареи, извлеките щуп из­

мерения уровня масла, поднимите авто­

мобиль на подъемнике и снимите защи­

ту картера двигателя (см. Раздел 5).

36 Слейте моторное масло из поддона

картера (см. Главу 1, Раздел 6), не за­

будьте заменить уплотнительную шайбу

пробки сливного отверстия.
37 Снимите нижнюю часть поддона (см.

солр. иллюстрацию), вывернув 15 кре­

пежных болтов.
38 Снимите переднюю выпускную трубу,

отсоединив ее от переднего каталитичес­

кого преобразователя и от переднего глу­

шителя (см. солр. иллюстрацию).

12.30 Крепежные гайки (1) выпускной

трубы (2)

12.38 Снятие передней выпускной

трубы

1 Гайки крепления к переднему

каталитическому преобразователю

2 Крепление к переднему глушителю

12.39 Крепежные болты (1) трубки

измерителя моторного масла к верхней

части поддона

39 Вывернув 2 болта, отсоедините труб­

ку щупа измерения уровня моторного

масла от верхней части поддона (см.

сопр. иллюстрацию).
40 Рассоедините разъем электропро­

водки датчика измерения уровня мотор­

ного масла (см. солр. иллюстрацию).

Г л а в а 2  Д в и г а т е л ь

163

12.40 Разъем электропроводки датчика

измерения уровня моторного масла

41 Выверните указанные

 на сопр. ил­

люстрации элементы крепления верх­

ней части поддона картера и, восполь­
зовавшись подходящим инструментом

(например шпателем), отделите поддон

от блока двигателя.
42 Перед установкой поддона очистите

все сопрягаемые поверхности от остат­
ков старых прокладок. Установка всех

снимавшихся компонентов производит­
ся в порядке, обратном порядку их сня­
тия, не забудьте заменить все проклад­

ки. Верхняя и нижняя часть поддона ус­

танавливается на герметик (серого цве­
та).

13 Снятие и установка

масляного насоса

1 На большинстве двигателей, рас­

сматриваемых в настоящем Руководстве
привод масляного насоса осуществля­
ется непосредственно от коленчатого

вала - роторы масляного насоса поса­

жены на цапфу вала.
2 В случае необходимости рекоменду­
ется заменять ведущий и ведомый ро­
торы вместе. Операции по проверке со­
стояния и регулировке масляного насо­
са следует поручить специалистам СТО.

Двигатель Z16XEP

3 Отсоедините провод от отрицатель­
ной клеммы батареи.
4 Снимите мультиреберный ремень

(см. Раздел 7) и поддон картера (см.
Раздел 12).

5 Снимите генератор, для чего отсое­

дините электропроводку, выверните 2

крепежных болта

 (см. сопр. иллюст­

рацию) и сдвиньте генератор назад (см.

также Главу 5).
6 Снимите правую опору двигателя

(см. Раздел 5) и кронштей ее крепления
к блоку двигателя. Снимите зубчатый
ремень (см. Раздел 8), снимите натяж­

ной и направляющий ролик зубчатого
ремня.

7 Вывернув 2 болта, отсоедините тру­

бопровод системы охлаждения

 (см.

сопр. иллюстрацию).

8 Выверните 8 крепежных болтов

 (см.

сопр. иллюстрацию) и снимите насос­

ный узел. Крепежные болты имеют раз-

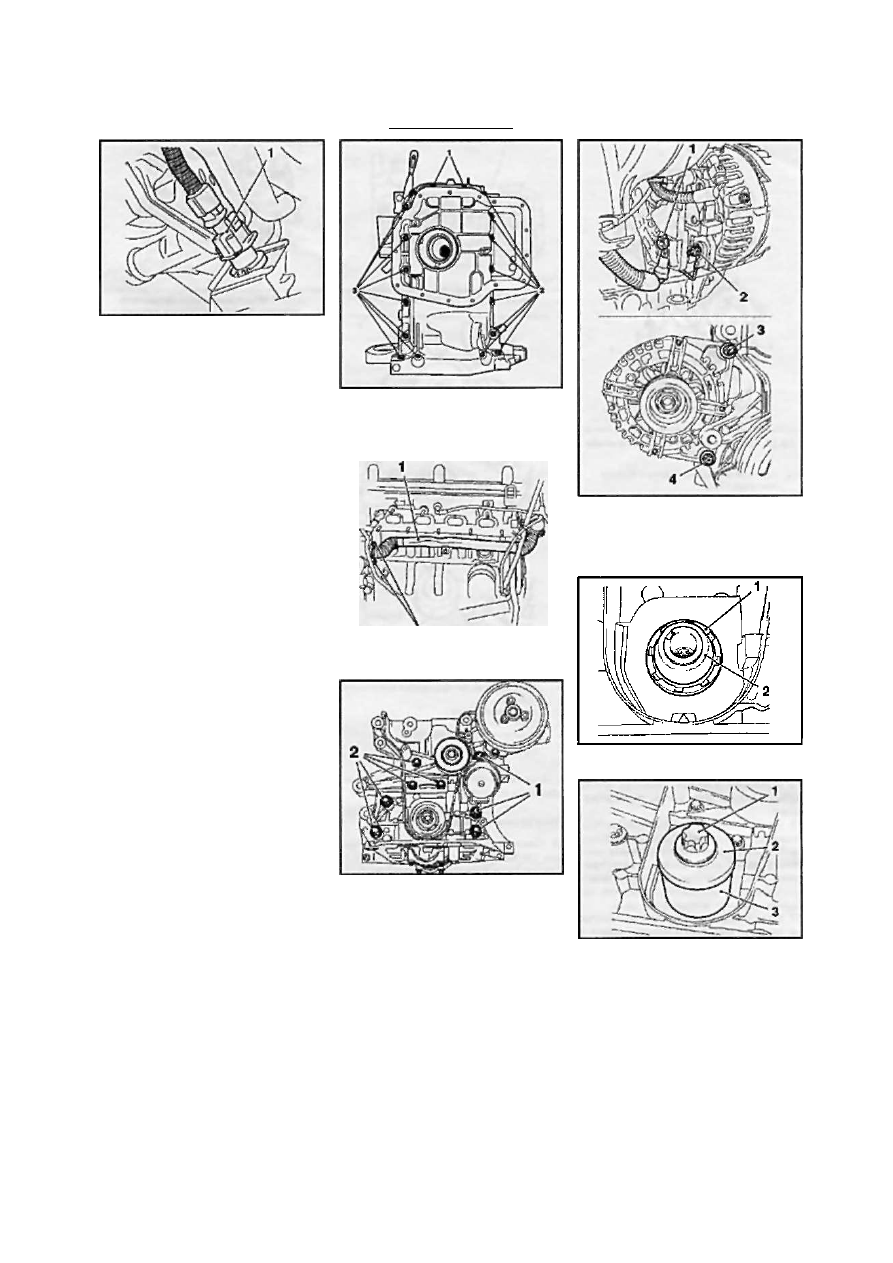

12.41 Крепежные элементы верхней

части поддона

/ Гайки крепления

2,3 Крепежные болты

2

13.7 Отсоедините трубопровод (1),

вывернув болты крепления (2)

13.8 Крепежные  б о л т ы насосного  у з л а

личную длину - запомните порядок их
установки или промаркируйте болты.
9 Воспользовавшись подходящим ин­
струментом, аккуратно извлеките пере­

дний сальник коленчатого вала.

10 Перед установкой насосного узла за­

мените уплотнительную прокладку. За­
тяните болты крепления масляного на­
соса с требуемым усилием. Смажьте по­
верхности нового сальника коленчатого
вала силиконовой смазкой (белого цве­
та), установите защитный рукав

 (см.

сопр. иллюстрацию 13.10а) на шейку

коленчатого вала и по нему заправьте

13.5 Снятие генератора (двигатель

Z16XEP)

1,2 Гайки крепления линий электропро­

водки

3,4 Крепежные болты генератора

13.10a Заправьте сальник (1), исполь­

зуя защитный рукав (2)

13.10Ь Запрессуйте сальник коленчато­

го вала

1 Болт

2 Шайба

3 Приспособление КМ-6351

сальник в установочное гнездо. Исполь­
зуя приспособление  К М - 6 3 5 1 (см.
сопр. иллюстрацию 13.10Ь) запрес­
суйте сальник.
