Ч а с т ь В:  С и с т е м ы  в е н т и л я ц и и и  о т о п л е н и я  с а л о н а

Часть В: Системы вентиляции и отопления салона

10 Снятие и установка

датчика наружной

температуры

1 Отсоедините аккумуляторную бата­

рею (см. Главу 5).
2 Извлеките датчик наружной темпе­

ратуры из держателя на декоративной

решетке накладки бампера

 (см. сопр.

иллюстрацию) и отсоедините от него

разьем электропроводки.
3 Установка производится в обратном

порядке.

О с о б е н н о с т и  д л я Zafira

4 Извлеките с помощью пластмассо­

вого клина (приспособление HAZET

1965-20) решетку, расположенную сле­

ва внизу на накладке бампера. Замеча­

ние: В зависимости от комплектации за

решеткой может устанавливаться про-

тивотуманная фара.
5 Извлеките датчик наружной темпе­

ратуры из держателя и рассоедините

разьем электропроводки датчика.

11 Снятие и установка панели

управления функциони­

рованием систем

отопления/вентиляции/

кондиционирования

воздуха (HVAC)

Замечание: При замене панели управ­

ления системы HVAC с автоматической

регулировкой температурного режима

систему необходимо настроить при по­

мощи диагностического прибора - об­

ратитесь на СТО кампании Opel.

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 Снимите информационно-развлека­

тельную систему (см. Главу 12).
3 Отожмите верхние и нижние фикса­

торы

 (см. сопр. иллюстрацию) и из­

влеките панель управления HVAC.

4 Рассоедините разъемы электропро­

водки с обратной стороны панели уп­

равления

 (см. сопр. иллюстрацию).

5 Установка производится в порядке,

обратном порядку снятия.

12 Снятие и установка

дефлекторов

воздуховодов

М о д е л и Astra

Боковые дефлекторы

1 Осторожно поддев пластмассовым

клином (например HAZET 1965-20) или

другим подходящим инструментом, из­

влеките дефлектор из панели приборов
(см. сопр. иллюстрацию).

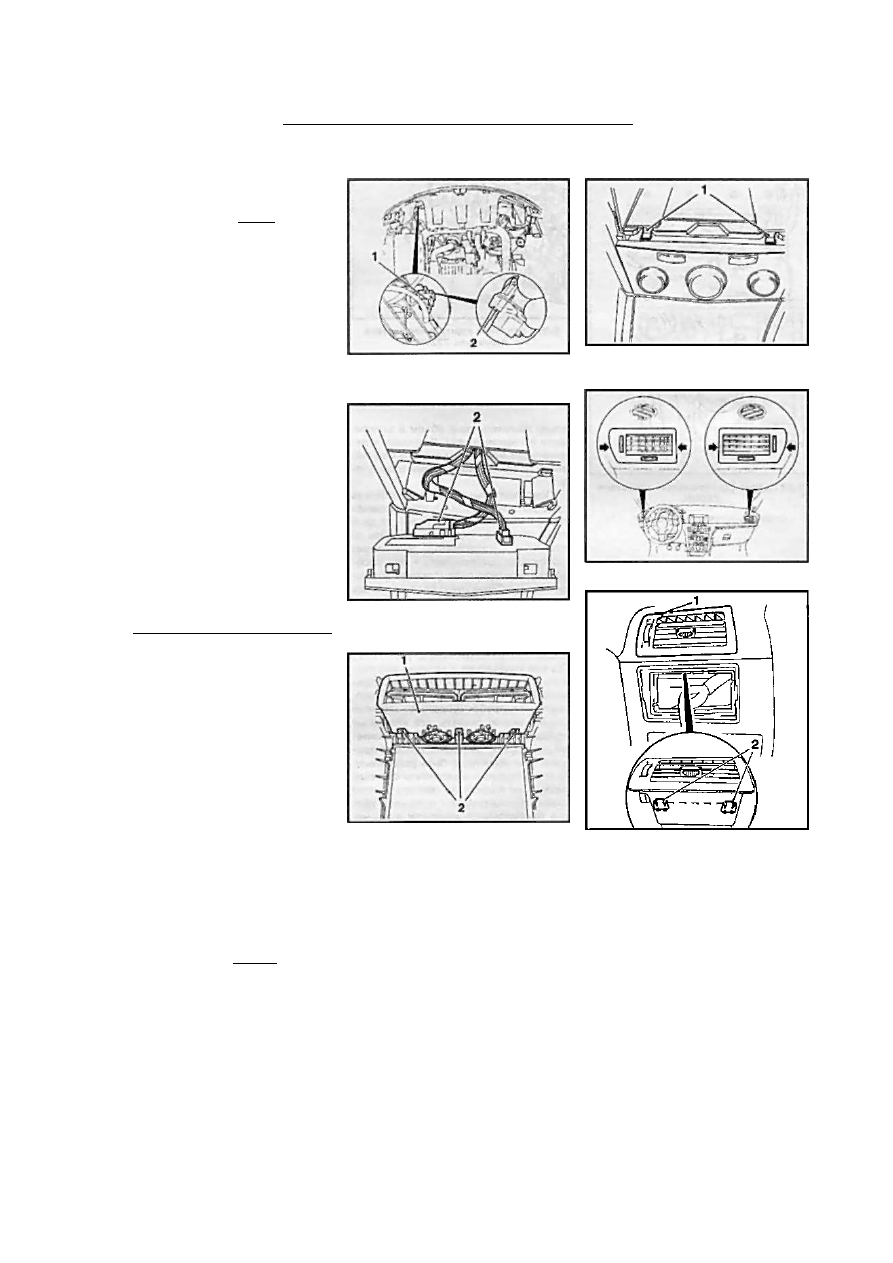

10.2 Датчик (1) наружной температуры

2 Разьем электропроводки датчика

11.4 Разъемы (2) электропроводки

панели управления функционировани­

ем HVAC

12.4 Отожмите фиксаторы (2) и

имите центральный дефлектор (1)

2 Для установки дефлектора вставьте

его в панель приборов и, аккуратно при­

жав, защелкните фиксаторы.

Центральные дефлекторы

3 Снимите облицовку консольной сек­

ции панели приборов вместе с дефлек­

торами (см. Главу 11).
4 Отожмите шесть фиксаторов с об­

ратной стороны облицовки

 (см. сопр.

иллюстрацию) и снимите дефлекторы.

5 Установка производится в обратном

порядке.

11.3 Фиксаторы (1) панели управления

функционированием HVAC

12.1 Подденьте дефлектор в местах,

указанных стрелками

12.8 Фиксаторы (2) бокового  д е ф л е к т о ­

ра (1)

М о д е л и Zafira

Боковые дефлекторы

6  Д л я демонтажа правого бокового

дефлектора предварительно снимите

вещевой ящик и декоративную панель

под ним (см. Главу 11).

7 Для демонтажа левого бокового деф­

лектора предварительно снимите панель

переключателей наружного освещения

слева от рулевой колонки (см. Главу 12).
8 Отожмите 2 фиксатора снизу и вы­

толкните дефлектор из панели прибо­

ров вверх

 (см. сопр. иллюстрацию).

9 Установка производится в порядке,

кондиционирования воздуха 185

12.13 Снятие нижних центральных

д е ф л е к т о р о в

13.3 Электромотор (2) вентилятора

системы HVAC (Astra)

Разьем электропроводки вентилятора

14.4 Разъемы (1) электропроводки

резистивной сборки (2)

обратном порядку снятия. Вставьте деф­

лектор в посадочное гнездо и, аккуратно

прижав, защелкните фиксаторы.

Верхние центральные дефлекторы

10 Снимите облицовку консольной сек­

ции панели приборов вместе с дефлек­
торами (см. Главу 11) и извлеките деф­
лекторы из облицовки по направлению
вверх.

11 Установка производится в обратном

порядке.

Л

 Нижние центральные дефлекторы

12 Снимите облицовку консольной сек­

ции панели приборов вместе с дефлек­

торами (см. Главу 11).

13 Отожмите 4 фиксатора и высвобо­

дите дефлекторы из облицовки

 (см.

сопр. иллюстрацию).

14 Установка производится в обратном

порядке.

13 Снятие и установка

приводного электромотора

вентилятора HVAC

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Снимите главный вещевой ящик и

декоративную панель под ним, а затем

рукав подачи воздуха в пассажирский

ножной колодец (см. Главу 11).
3 Рассоедините разъем электропро-

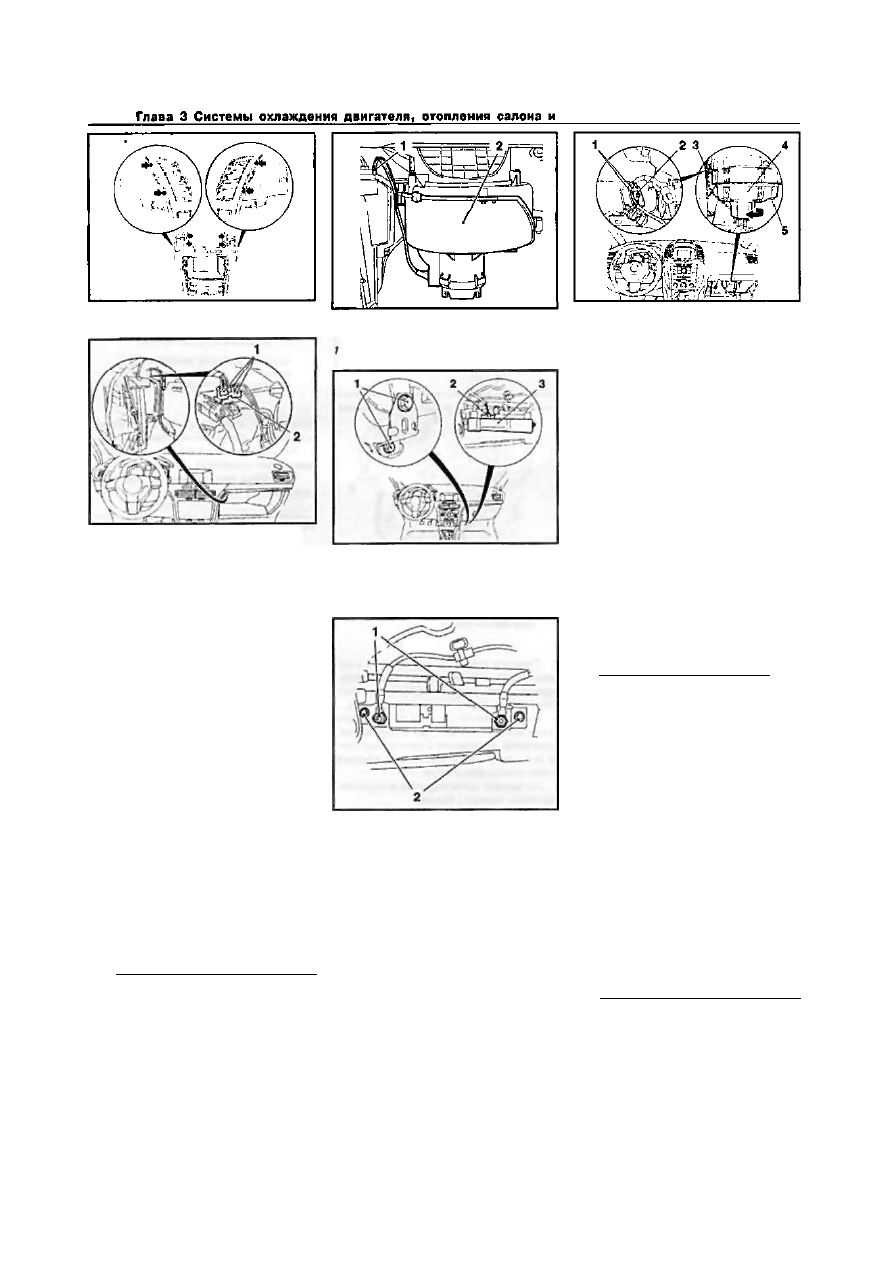

1S.3 Снятие крышки (3) контактной

колодки

1 Крепежные болты

2 Линия управления

15.4 Крепление нагревателя

1 Гайки крепления токоподводящих

линий

2 Болты крепления нагревателя

водки вентилятора (см. сопр. иллюст­

рацию).

4 Извлеките резистивнуюсборку, вы­

верните 5 крепежных болтов, раскройте

зажим и снимите электромотор венти­
лятора.
5 Установка производится в обратном

порядке.

Особенности для Zafira

Замечание: В отличии от моделей Astra,
на данных моделях электромотор вен­

тилятора не закреплен на корпусе воз­

духораспределителя болтами.

13.6 Электромотор (4) вентилятора

HVAC (Zafira)

/ Разъемы электропроводки

2 Дополнительный резистор

3 Изоляционная лента

5 Фиксатор крепления

6 Снимите изоляционную ленту и выс­

вободите проводку электромотора вен­
тилятора от жгута кабелей

 (см. сопр.

иллюстрацию) и рассоедините 2 разъе­

ма электропроводки.

7 Извлеките резистивную сборку

 (см.

иллюстрацию 13.6), отожмите фикса­
тор, поверните электромотор вентилято­

ра по направлению стрелки и снимите
его.
Замечание: Если в процессе снятия

электромотора фиксатор крепления бу­

дет поврежден, в дальнейшем для фик­

сации электромотора используйте кре­
пежные болты.

14 Снятие и установка

резистивной сборки

приводного электромотора

вентилятора отопителя

1 Причиной отказа функционирования

вентилятора на какой-либо скорости, как
правило, является неисправность рези­

стивной сборки - замените сборку.

2 Отсоедините провод от отрицатель­
ной клеммы батареи (см. Главу 5).

3 Снимите главный вещевой ящик (см.

Главу 11).

4 Извлеките резистивную сборку

 (см.

сопр. иллюстрацию) по направлению

вверх из корпуса воздухораспределите­
ля и рассоедините разъемы электропро­
водки. Замечание: Разъемы плотно
фиксируются, могут возникнуть трудно­
сти при отжимании фиксаторов.
5 Установка производится в порядке,
обратном порядку снятия.

15 Снятие и установка

дополнительного

электронагревателя

(дизельные модели)

1 Отсоедините провод от отрицатель­

ной клеммы батареи (см. Главу 5).
2 Снимите центральную консоль (см.
Главу 11).
3 Выверните 2 крепежных болта и сни­
мите кронштейн крепления панели при-

186

Ч а с т ь В:  С и с т е м ы  в е н т и л я ц и и и  о т о п л е н и я  с а л о н а

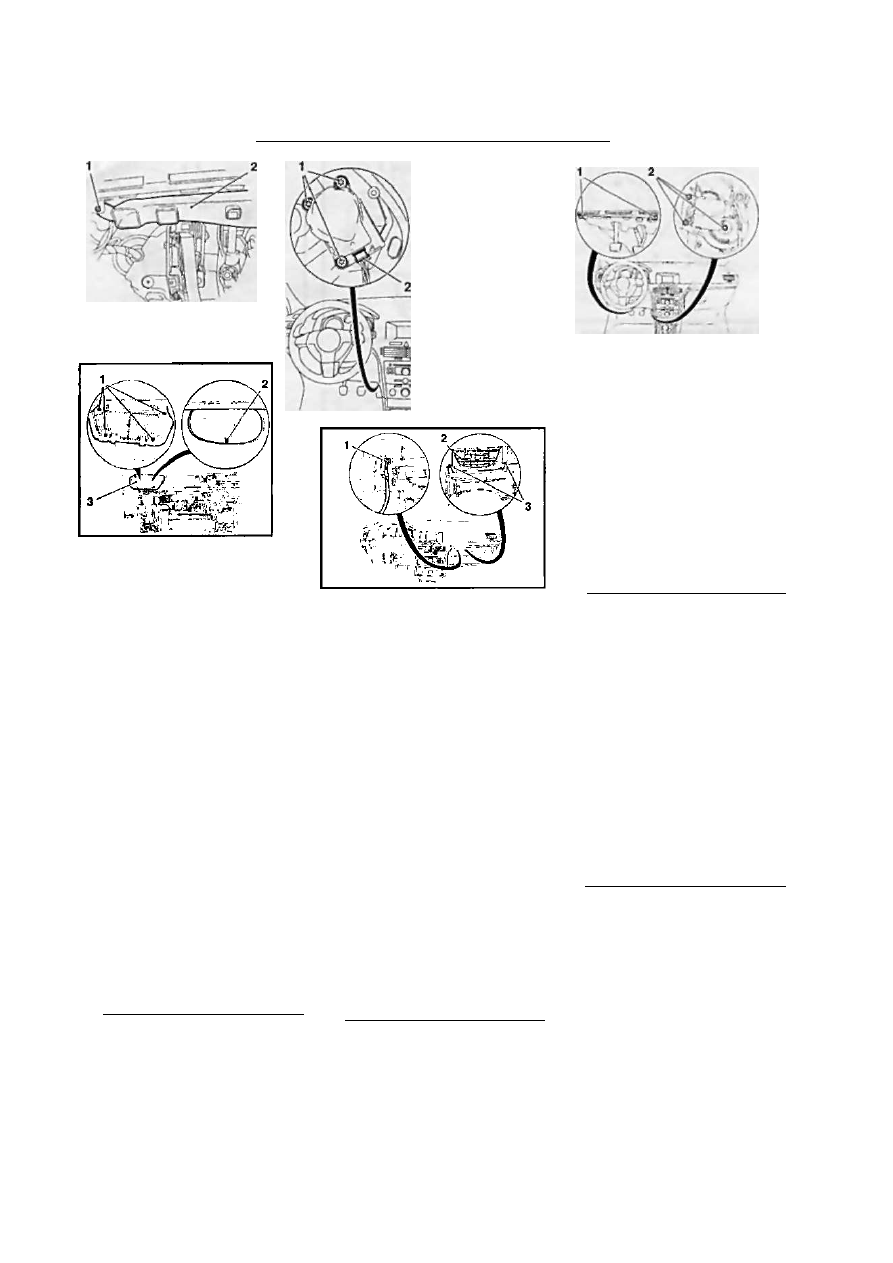

16.3 Рукав (2) подачи воздуха в

водительский ножной  к о л о д е ц

1 Крепежный винт

18.2 Решетка (3) корпуса циркуляцион­

ной заслонки

7,2 Крепежные болты

боров

 (см. сопр. иллюстрацию), рас­

соедините разьем электропроводки и
снимите крышку контактной колодки на­

гревательного элемента.

4 Ослабьте крепежные гайки

 (см.

сопр. иллюстрацию) и отсоедините
токоподводящие провода сначала от от­

рицательной а затем положительной
клемм нагревателя.
5 Выверните 2 крепежных болта

 (см.

иллюстрацию 5.4) и осторожно извле­

ките нагреватель в направлении ножно­
го колодца переднего пассажира.
6 Установка производится в обратном
порядке.

О с о б е н н о с т и  д л я Zafira

7 Необходимо дополнительно снять
боковую декоративную панель централь­
ной консоли со стороны ножного колод­
ца переднего пассажира (см. Главу 11),
а затем аккуратно вытянуть нагреватель
вправо.

16 Снятие и установка

электромотора привода

заслонки режима

циркуляции воздуха

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 Снимите левую нижнюю декоратив­

ную крышку панели приборов (см. Гла­

ву 11. Раздел 34).

16.4 Крепле­

ние электро­

мотора

привода

заслонки

режима

циркуляции

Крепежные

болты

' Разъем

электро­

проводки

18.4 Корпус (2) циркуляционной

заслонки

7 Разъем электропроводки

3 Крепежные болты

3 Снимите рукав подачи воздуха в во­

дительский ножной колодец

 (см. сопр.

иллюстрацию), удалив крепежный винт

Torx (Т25) и втулку под его установку.

4 Рассоедините разьем электропро­

водки электромотора

 (см. сопр. иллю­

страцию), выверните 3 крепежных бол­

та и снимите электромотор с корпуса

воздухораспределителя.
5 Установка производится в порядке,

обратном порядку снятия.

О с о б е н н о с т и  д л я Zafira

8 Для демонтажа электромотора необ­
ходимо дополнительно снять боковую

декоративную панель центральной кон­

соли со стороны водительского ножно­
го колодца и нижний кожух рулевой ко­
лонки (см. Главу 11).

17 Снятие и установка

электромотора привода

распределительной

заслонки

1 Отсоедините провод от отрицатель­

ной клеммы батареи (см. Главу 5).
2 Выерните 2 крепежных болта и сни­

мите левую нижнюю декоративную

крышку панели приборов, затем вывер­

ните 3 крепежных болта и снимите элек-

17.2 Снятие электромотора привода

воздухораспределителя

7 Крепежные болты декоративной

крышки

2 Крепежные болты электромотора

тромотор с корпуса воздухораспреде­
лителя

 (см. сопр. иллюстрацию).

3 Рассоедините разъем электропро­
водки электромотора.

4 Установка производится в обратном

порядке.

18 Снятие и установка

корпуса циркуляционной

заслонки (модели Astra с

кондиционером)

1 Снимите решетку обтекателя (см.

Главу 11).
2 Выверните 4 крепежных болта и сни­
мите решетку

 (см. сопр. иллюстра­

цию) корпуса циркуляционной заслон­

ки, затем выверните еще 1 крепежный
винт.
3 Снимите электромотор вентилятора
(см. Раздел 13).

4 Рассоедините разьем проводки

электромотора циркуляционной заслон­
ки

 (см. сопр. иллюстрацию), выверни­

те 2 крепежных болта и извлеките кор­

пус заслонки.

5 Установка производится в обратном

порядке.

19 Снятие и установка

теплообменника

отопителя

Внимание: Рассматриваемые в насто­

ящем Руководстве автомобили обору­

дованы системой дополнительной бе­

зопасности SRS. Прежде чем выполнять

какие-либо работы вблизи сборки по­

душки или рулевой колонки, в обяза­

тельном порядке отключайте систему во

избежание получения травм в резуль­

тате случайного ее срабатывания (см.

Главу 12).

Внимание: Система кондиционирова­

ния воздуха постоянно находится под

высоким давлением! При выполнении

работ.входе которых возможно повреж­

дение рефрижераторных линий разря­

жайте систему К/В - обратитесь на СТО

О

Г л а в а 3  С и с т е м ы  о х л а ж д е н и я  д в и г а т е л я ,  о т о п л е н и я салона и  к о н д и ц и о н и р о в а н и я  в о з д у х а 187

I

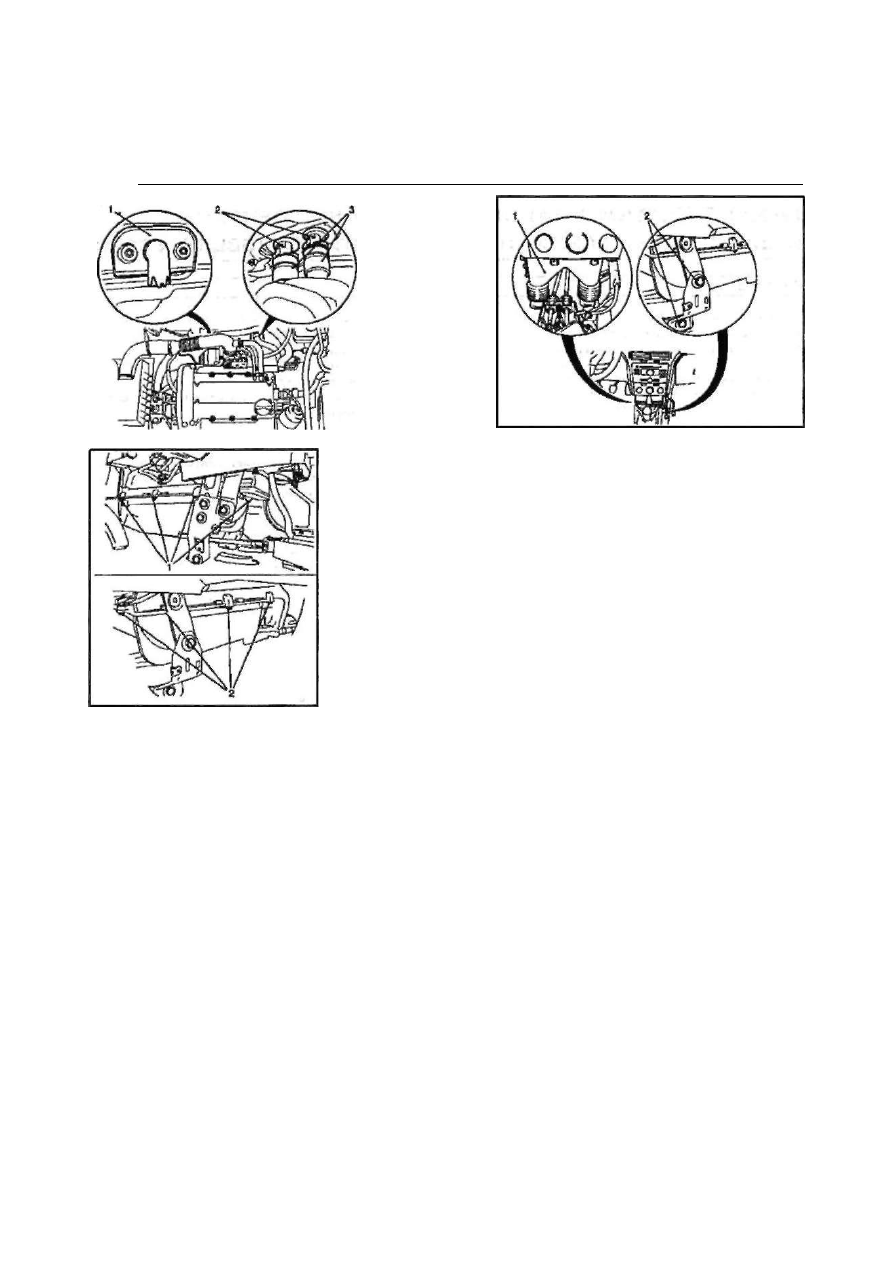

1А.2 Отсоедине­

ние теплообмен­

ника со стороны

двигательного

отсека

Фланец

крепления

дренажной

трубки

Патрубки

теплообменни­

ка отопителя

Быстроразъ-

вмные

соединения

19.3 Снятие распределительного рукава (1) подачи

воздуха в задние ножные колодцы

' Крепежные болты правого кронштейна центральной

КОНСОЛИ

10.4 Снятие крышки теплообменника

отопителя

1,2 Крепежные болты

кампании Opel! Соблюдайте меры бе­

зопасности при обслуживании системы
К/В (см. Раздел 1)!
Внимание: При обслуживании и выпол­

нении работ с элементами системы ох­

лаждения соблюдайте меры предосто­

рожности (см. Раздел 2)1

Внимание: Прежде чем приступать к

выполнению процедуры, дождитесь пол­

ного остывания двигателя!

С н я т и е

1 Опорожните систему охлаждения

(см. Раздел 3).

2 В двигательном отсеке отсоедините

дренажную трубку  ( с м . сопр. иллюст­

рацию) слива конденсата и шланги ото­

пителя от патрубков теплообменника -

предварительно промаркируйте шланги
с целью гарантии правильности их под­

ключения при сборке. Замечание: Фир­

менные шланги оборудованы разъема­
ми быстрой стыковки.

3 Снимите центральную консоль (см.

Главу 11). На автомобилях, оборудован­
ных системой К/В, отсоедините распре­

делит рукав подачи воздуха в задние

ножные колодцы

 (см. сопр. иллюстра­

цию). Выверните 2 крепежных болта и

снимите правый кронштейн крепления

центральной консоли.

4 Выверните 8 болтов крепления

крышки теплообменника отопителя (см.

с о л р . иллюстрацию), снимите крышку
и снимите отопитель.

У с т а н о в к а

5 Установка производится в порядке,

обратном порядку демонтажа компонен­

тов. При установке теплообменника вос­

пользуйтесь помощью ассистента.

•Г*
