TATRA T815. Снятие и установка пневматического цилиндра моторного тормоза двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Пневматический цилиндр не функционирует.

   2. Повреждение резьбы впускного патрубка сжатого воздуха.

б) Технические условия

1. Устанавливать новые пружинные шайбы, прокладки и стопорные кольца.

2. Цапфы и болтовые соединения перед монтажом смазать графитной смазкой.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.








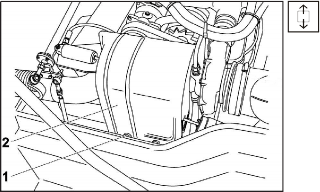

   Рис. 1.277 Снятие кожуха турбонагнетателя






   Рис. 1.278 Снятие пневматического цилиндра

5. Отвинтить четыре болта 1, включая прокладки и пружинные шайбы, снять кожух турбонагнетателя 2.




6. Отсоединить подачу сжатого воздуха 5 в пневматический цилиндр 1.

7. Снять стопорное кольцо 4 и шайбу 3 с цапфы кронштейна 8.

8. Снять шаровой вкладыш 6 пневматического цилиндра 1 с вала моторного тормоза 7, отложить пневматический цилиндр.

9. Проверить демонтированные детали, поврежденные заменить новыми.




   г) Порядок установки




   1. Пневматический цилиндр 1 установить шаровым вкладышем 6 на вал моторного тормоза 7 и на цапфу кронштейна 2.

   2. На цапфу кронштейна 2 надеть шайбу 3 и зафиксировать стопорным кольцом 4.

   3. Подсоединить подачу сжатого воздуха 5 к пневматическому цилиндру 1.

   4. Накидную гайку затянуть моментом

      30 + 10 Нм.






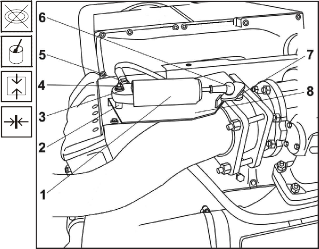

      Рис. 1.279 Установка пневматического цилиндра




   5. Надеть кожух турбонагнетателя 2 и привинтить болтами 1 вместе с прокладками и пружинными шайбами.

   6. Опустить кабину в рабочее положение.

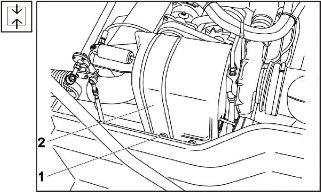

Рис. 1.280 Установка кожуха турбонагнетателя
