1. Соблюдать чистоту и герметичность соединений.
-
Автомобиль установить на горизонтальной площадке, рычаг
переключения передач переключить в нейтральное положение и
принять меры по предотвращению движения автомобиля.
-
Перед автомобилем обеспечить достаточно места для поднятия
кабины.
-
Из кабины вынуть все свободные предметы.
-
Наклонить кабину в переднее положение.
-
Ослабить скобу 1 у
турбонагнетателя.
-
Отвинтить болты 4 на
трубопроводе питания 3, снять
трубопровод питания 3,
включая шланг 2,
произвести контроль и очистку поверхностей соприкосновения.

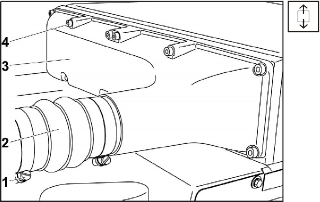

Рис. 1.241 Трубопровод питания снятие
-
С правой стороны двигателя освободить кабельные связки 4,
шланг климатизации 3 – действительно
только для автомобилей с климатизацией.
-
Освободить держатель 2,
снять подачу воздуха к компрессору 5.
-
Освободить держатель 1,
снять трубку охлаждения компрессора 6.
Примечание:
Следить за утечкой масла.

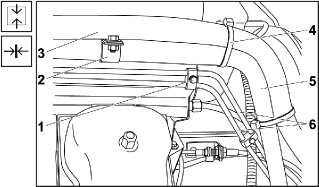

Рис. 1.242 Снятие трубок правая сторона двигателя
-
Отвинтить 4 болта 3 вместе
с изогнутыми шайбами, ослабить скобу шланга 1 на
переднем патрубке 2.
-
Отвинтить болты 5 вместе
с прокладками и пружинными шайбами.
-
Вынуть боковой кожух 6 вместе
с уплотнительным профилем из-под промежуточного радиатора 4.
-
То же самое провести на другой стороне двигателя.

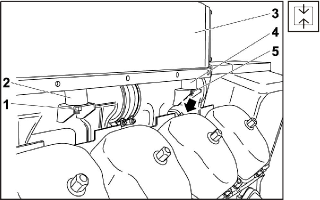

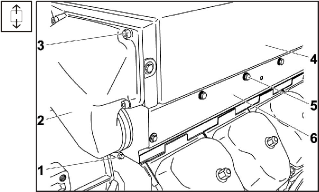

Рис. 1.243 Боковой кожух снятив
-
Отсоединить кабель к подогревателю воздуха 1, 2 и 8 между
промежуточными радиаторами.
-
Отвинтить четыре гайки 7 вместе
с прокладками и пружинными шайбами.
-
Снять электромагнитный выключатель 3 с
кронштейна 5.
-
Вынуть болты 6,
снять передние патрубки 4 и
9.

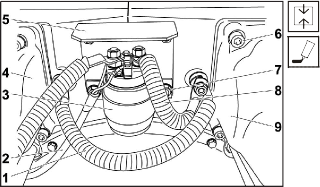

Рис. 1.244 Снятие кабеля к подогревателю воздуха
-
Отвинтить гайки 1 и 5 вместе
с прокладками и пружинными шайбами сайлент-блоков 2 и 4 под
промежуточным радиатором 3.
-
Отсоединить заземление промежуточного радиатора (См. стрелку).
-
Промежуточный радиатор 3 снять
и отложить.
-
Очистить поверхности соприкосновения, произвести контроль
демонтированных деталей, поврежденные детали заменить новыми.
Рис. 1.245 Снятие промежуточного радиатора
Рис. 1.246 Установка промежуточного радиатора
-
Установить промежуточный радиатор 3 с
привинченным несущим элементом, а сайлент-блоки 2 и 4 в
установку трубопровода питания.
-
Промежуточный радиатор прикрепить с помощью гаек 1 и 5,
включая прокладки и пружинные шайбы.
-
Присоединить заземление промежуточного радиатора (См. стрелку).

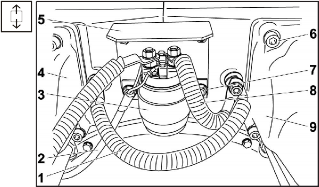

Рис. 1.247 Установка кабеля к подогревателю воздуха
-
Насадить на болты кронштейн 5 и
электромагнитный выключатель 3.
-
Привинтить и затянуть моментом 17 + 4 Нм четыре
гайки 7 вместе
с прокладками и пружинными шайбами.
-
Установить и привинтить кабель к подогревателям воздуха 1,
2 и 8 между
промежуточными радиаторами.
-
На поверхность соприкосновения переднего патрубка 3 нанести
сплошной слой уплотняющей замазки.
-
Надеть передние патрубки 4 и 9 на
трубопровод переднего впуска и завинтить болты 6.
-
Затянуть скобу для шланга 1 и
болты 3
10. Боковой кожух 6 вместе
с уплотнительным профилем вставить под промежуточный радиатор 4.
-
Привинтить болты 5 вместе
с прокладками и пружинными шайбами.

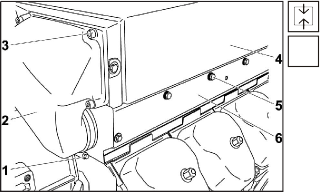

Рис. 1.248 Боковой кожух установка
-
На поверхность соприкосновения переднего патрубка 3 нанести
сплошной слой уплотняющей замазки.
-
Трубопровод питания 3 установить
на промежуточные радиаторы и закрепить с помощью
болтов 4,
затянуть скобу шланга 1.

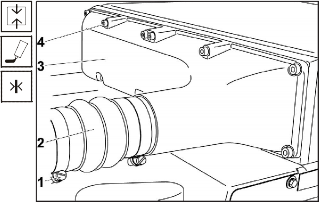

Рис. 1.249 Трубопровод питания установка
-
На правой стороне двигателя установить трубку охлаждения
компрессора 6 и
закрепить держатель 1.
-
Установить подачу воздуха к компрессору 5
и зафиксировать держатель 2.
-
Шланг климатизации 3 прикрепить
кабельными связками 4 – действительно
только для автомобилей с климатизацией.

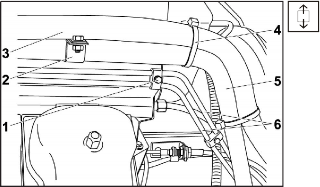

Рис. 1.250 Установка трубок правая сторона двигателя
-
Запустить двигатель, дать ему работать в течение короткого
времени и при этом контролировать герметичность отдельных
соединений.
-
Остановить двигатель, опустить кабину автомобиля в транспортное
положение.
