TATRA T815.
Снятие и установка воздушного фильтра двигателя T3C-928.90/572
Причины снятия и установки
Повреждение части системы впуска и питания, угрожающее
подаче чистого воздуха в камеру сгорания двигателя.
б) Технические условия
Резиновые части системы не должны быть повреждены и должны
сохранять гибкость.
Остальные части системы не должны быть повреждены таким образом,
чтобы это привело к всасыванию загрязненного воздуха.
в) Порядок снятия
Автомобиль установить на горизонтальной площадке, рычаг
переключения передач переключить в нейтральное положение и
принять меры по предотвращению движения автомобиля.
Перед автомобилем обеспечить достаточно места для поднятия
кабины.
Из кабины вынуть все свободные предметы.
Наклонить кабину в переднее положение.
Отсоединить шланг индикатора (См.
стрелку).
С воздушного фильтра 2 снять
скобу для шланга 1.
Снять обойму 3,
вынуть трубопровод к фильтру 4 вместе
с расширительной гармошкой 5.
Отвинтить гайку 8 вместе
с пружинными шайбами и прокладками
Снять воздушный фильтр 2 с
кронштейна вместе с лентой крепления 6.
Отвинтить болты 7,
снять ленту крепления 6.

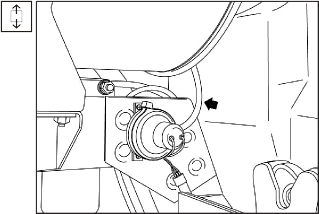

Рис. 1.228 Шланг индикатора разрежения

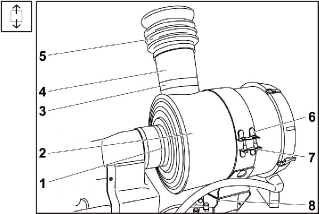

Рис. 1.229 Снятие воздушного фильтра
г) Порядок установки

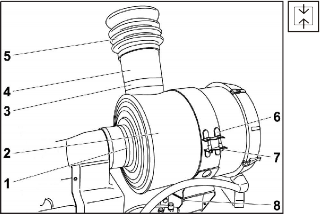

Рис. 1.230 Установка воздушного фильтра
На воздушный фильтр 2 надеть
комплект ленты крепления 6 и
закрепить с помощью болтов 7.
Воздушный фильтр 2 приставить
к держателю впуска и завинтить с помощью болтов и гаек 8 с
вместе с пружинными шайбами и прокладками
Надеть на трубопровод резиновое соединение со скобой шланга 1.
Скобу для шланга 1 затянуть.
На воздушный фильтр 2 установить
трубопровод к фильтру 4 вместе
с расширительной гармошкой 5 и
обоймой 3.
Обойму 3 затянуть.

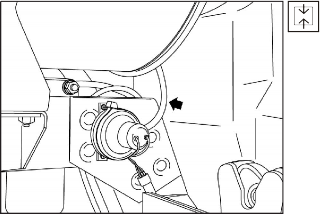

Рис. 1.231 Шланг индикатора разрежения
Присоединить шланг индикатора разрежения воздуха (См. стрелку).
Проверить герметичность системы впуска, устранить возможные
неисправности.
Опустить кабину автомобиля в транспортное положение.
TATRA T815.
Замена резиновых манжет в системе впуска двигателя T3C-928.90/572
Причины замены
Механическое или другое повреждение манжет, которое может
привести к проникновению загрязнений в систему впуска.
б) Технические условия
Размер и вид резиновой манжеты должен соответствовать каталогу
запасных частей.
Резиновая манжета, используемая для замены, не должна быть
механически повреждена, или ее качество не должно быть ухудшено
вследствие старения резины.
Закрепление резиновой манжеты должно соответствовать способу и
порядку, предписанному изготовителем.
в) Порядок замены
Автомобиль установить на горизонтальной площадке, рычаг
переключения передач переключить в нейтральное положение и
принять меры по предотвращению движения автомобиля.
Перед автомобилем обеспечить достаточно места для поднятия
кабины.
Из кабины вынуть все свободные предметы.
Наклонить кабину в переднее положение.
Заменить соединение трубопровода 2.
Заменить расширительную гармошку 1 и
резиновые колена 3 и 4.

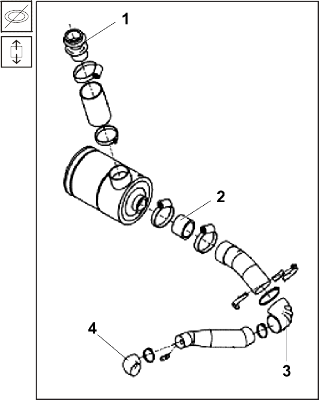

Рис. 1.232 Система впуска двигателя 1
Рис. 1.233 Система впуска двигателя 2

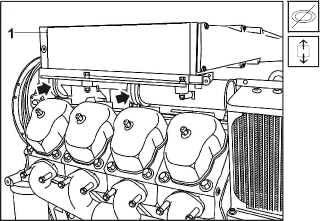

Снять промежуточный радиатор двигателя
1 (См.
Подглава 1.5.40).
Заменить резиновые меха впускного трубопровода на левой и правой
стороне. (См. стрелки).
Рис. 1.234 Двигатель – система питания

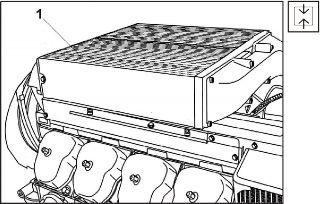

Установить промежуточный радиатор двигателя 1 (См.
Подглава 1.5.40).
Завести автомобиль и проверить герметичность отдельных
соединений. 11. Опустить кабину в транспортное положение.
