TATRA T815. Снятие и установка подогревателя всасываемого воздуха двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Подогреватель всасываемого воздуха не работает даже в том случае, если остальные части электрической цепи функционируют.

б) Технические условия

1. При замене подогревателя воздуха всегда заменять все дистанционные шайбы новыми.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.

5. Отключить выключатель „массы“.






6. Отвинтить гайки 2 и 3, снять прокладки и кабели 1 и 4 между двумя промежуточными радиаторами.

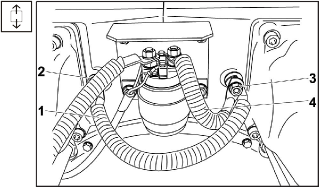

   Рис. 1.235 Кабели к подогревателю воздуха -

   отсоединение






7. Отвинтить 4 болта 4, включая изогнутые шайбы, ослабить скобу для шланга 1, снять передний патрубок 2 с промежуточного радиатора 3.

8. То же самое произвести с другой стороны двигателя.

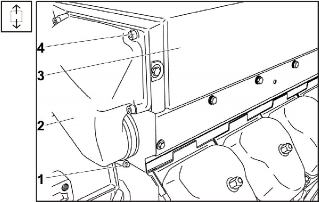

   Рис. 1.236 Снятие переднего патрубка

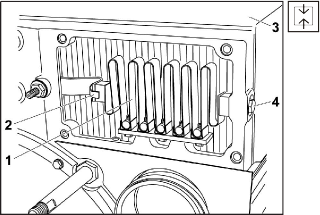

   Рис. 1.237 Снятие подогревателя воздуха




9. Освободить стопорную шайбу и отвинтить болт 2.

10. Отвинтить болт 4, включая прокладки, вынуть подогреватель воздуха 1 из промежуточного радиатора 3.

11. Очистить поверхности соприкосновения, демонтированные части проверить, поврежденные заменить новыми.

г) Порядок установки

Рис. 1.238 Установка подогревателя воздуха

1. Вставить подогреватель воздуха 1 в промежуточный радиатор 3 и закрепить его болтом 4, включая прокладку . Привинтить болт 2 вместе со стопорной шайбой.






   Рис. 1.239 Установка переднего патрубка




2. Установить скобу для шланга 1.

3. На поверхность соприкосновения переднего патрубка 2 нанести сплошной слой уплотняющей замазки.

4. На промежуточном радиаторе установить передний патрубок 2.

5. Привинтить и затянуть 4 болта 4, включая изогнутые шайбы.

6. Затянуть скобу для шланга 1.




7. Насадить на болты кабели 1 и 4, привинтить гайки 2 и 3 вместе с прокладками.

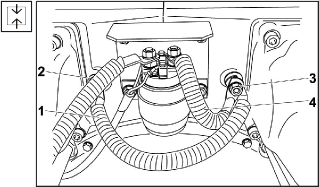

   Рис. 1.240 Кабели к подогревателю воздуха -

   присоединение




8. Опустить кабину автомобиля в транспортное положение.

9. Включить выключатель „массы“.

10. Проверить функционирование подогревателя всасываемого воздуха (См. Подглава 1.5.35).
