TATRA T815. Снятие и установка сборного выхлопного трубопровода к турбонагнетателю двигателя T3C-928.90/572


1. Причины снятия и установки




   1. Поврежденный фланец заднего трубопровода выхлопа на двигателе.

   2. Поврежденная трубка подачи продуктов сгорания в турбонагнетатель.

   3. Поврежденный трубопровод выхлопа турбонагнетателя.

   4. Поврежденное уплотнение между трубопроводом выхлопа и турбонагнетателем.

б) Технические условия

1. Установленные составные части должны быть функционирующими.

2. При монтаже использовать новые прокладки и уплотнительные кольца, а также новые пружинные шайбы.

3. Болтовые соединения перед монтажом смазать графитной смазкой.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.

5. Снять кожух турбонагнетателя и турбонагнетатель (См. Подглава 1.5.43).






6. Снять уплотнение 3 с трубопровода выхлопа

   4.

7. Отвинтить гайки 6, снять болты 8.

8. С выхлопного трубопровода 4 снять левую трубку 5, правую трубку 2 и уплотнительные кольца выхлопного трубопровода 7 и 1.

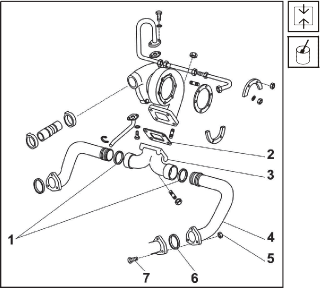

   Рис. 1.267 Выхлопной трубопровод к турбонагнетателю 1




9. С трубопровода выхлопа 2 снять уплотнительные поршневые кольца 1.

10. Отвинтить гайки 4 со шпилек 3, снять трубопровод выхлопа 2.

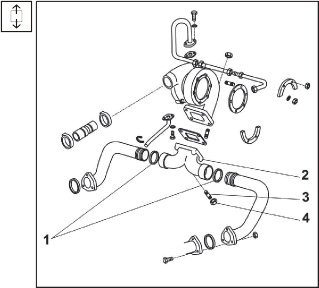

Рис. 1.268 Выхлопной трубопровод к турбонагнетателю 2

г) Порядок установки

1. Насадить трубопровод выхлопа 4 на шпильки

   5, надеть гайки 6, затянуть.

2. В трубопровод выхлопа 4 с двумя уплотнительными поршневыми кольцами 1 вставить правую трубку 3.

3. Между правой трубкой 3 и выхлопным трубопроводом двигателя (правым задним) вставить уплотнительное кольцо 2 и соединить фланцы трубопровода болтами 8 и гайками 7, включая пружинные шайбы.

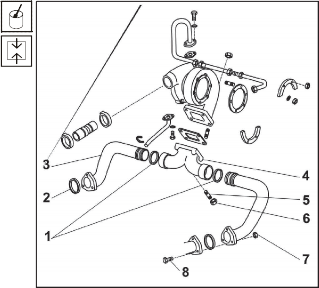

   Рис. 1.269 Выхлопной трубопровод к турбонагнетателю 3

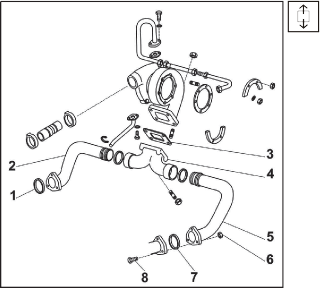

   Рис. 1.270 Выхлопной трубопровод к турбонагнетателю 4




4. В трубопровод выхлопа 3 с двумя поршневыми уплотнительными кольцами 1 вставить левую трубку 4.

5. Между левой трубкой 4 и выхлопным трубопроводом двигателя (левым задним) вставить уплотнительное кольцо 6 и соединить фланцы трубопровода болтами 7 и гайками 5, включая пружинные шайбы.

6. На шпильки трубопровода выхлопа 3

   насадить уплотнение 2.




7. Установить турбонагнетатель и кожух турбонагнетателя (См. Подглава 1.5.43).

8. Запустить двигатель, дать ему работать в течение короткого времени и при этом проверить герметичность соединений выхлопного трубопровода.

9. Остановить двигатель, опустить кабину автомобиля в транспортное положение.
