TATRA T815. Снятие и установка моторного тормоза двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Ослабление заслонки на валу моторного тормоза.

   2. Поврежденная (обгоревшая) заслонка.

   3. Заклинившиеся втулки на валу моторного тормоза с заслонкой.

   4. Треснула пружина заслонки.

   5. Ослабление корпуса моторного тормоза.

б) Технические условия

1. Устранить с использованных деталей моторного тормоза остатки продуктов сгорания.

2. Стальные заклепки должны обеспечить прочное соединение заслонки с валом моторного тормоза.

3. Поверхности скольжения втулок и вала моторного тормоза с заслонкой смазать графитной смазкой.

4. Болты перед монтажом смазать графитной смазкой.

5. Устанавливать новые пружинные шайбы.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.






5. Отвинтить четыре болта 1, включая прокладки и пружинные шайбы, снять кожух турбонагнетателя 2.

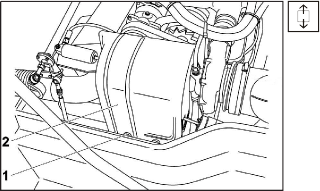

   Рис. 1.281 Снятие кожуха турбонагнетателя







6. Отвинтить болты 5 и 6, включая пружинные шайбы.

7. Снять шаровой вкладыш 7, открыть кронштейн 3 вместе с пневматическим цилиндром 2.

8. Снять 4 гайки 1, вынуть болты 9, включая пружинные шайбы.

9. Моторный тормоз 6 вынуть из отвода 8 и трубопровода 10.

10. Очистить поверхности соприкосновения, проверить демонтированные детали, поврежденные заменить новыми.

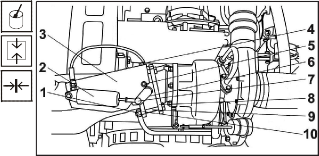

Рис. 1.282 Моторный тормоз

г) Порядок установки

1. Болты 9 смазать графитной смазкой.

2. Моторный тормоз 6 вставить между отводом

   8 и трубопроводом 10.

3. Болтами 9 соединить отвод 8 и трубопровод

   10.

4. На болты 9 надеть пружинные шайбы и привинтить гайки 1.

5. Гайки 1 подтянуть моментом 58 + 15 Нм.

6. Кронштейн 3 вместе с пневматическим цилиндром 2 установить в первоначальное положение, установить шаровой вкладыш 7 и привинтить болтами 4 и 5.






   Рис. 1.283 Моторный тормоз




7. Надеть кожух турбонагнетателя 2 и привинтить болтами 1 вместе с прокладками и пружинными шайбами..

8. Запустить двигатель, дать ему работать в течение короткого времени и при этом контролировать герметичность отдельных соединений.

9. Остановить двигатель, опустить кабину автомобиля в транспортное положение.

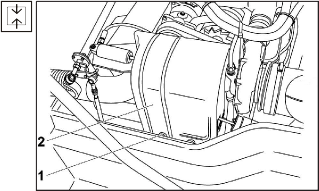

Рис. 1.284 Установка кожуха турбонагнетателя
