TATRA T815. Снятие и установка глушителя выхлопа двигателя T3C-928.90/572

Причины снятия и установки
1. Глушитель выхлопа не выполняет свою функцию.
2. Прогоревший, проржавевший или поврежденный другим образом глушитель выхлопа.

б) Технические условия

Глушитель выхлопа не должен быть поврежден, что отразилось бы на его эффективности или на утечке выхлопных продуктов сгорания.
Соблюдать герметичность соединений.
Болтовые соединения перед монтажом смазать графитной смазкой.

Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.
Перед автомобилем обеспечить достаточно места для поднятия кабины.
Из кабины вынуть все свободные предметы.
Наклонить кабину в переднее положение.
Отвинтить болты 8, включая прокладки и пружинные шайбы, снять крышку 9.
Ослабить четыре гайки 1, снять болты вместе с пружинными шайбами. Снять уплотнительное кольцо (См. стрелку)
Отвинтить гайки 3 и 6, включая прокладки и пружинные шайбы с крепежных поясов 2 и 7.
Глушитель выхлопа 4 снять с кронштейна выхлопа 5 и отложить.

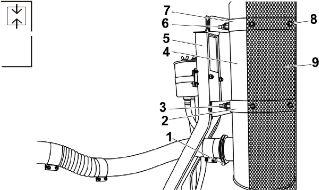

Рис. 1.285 Глушитель выхлопа снятие

1.	Глушитель выхлопа 4 приставить к кронштейну выхлопа 5.
2.	Надеть крепежные пояса 2 и 7, привинтить
	гайки 3 и 6 вместе с с пружинными шайбами
3.	Во втулку глушителя выхлопа вставить
	уплотнительное кольцо (См. стрелку).
	Вставить четыре болта, вместе с
	пружинными шайбами и прокладками и
	завинтить гайки 1. Гайки 1, 3, и 6 затянуть.
4.	Привинтить крышку 9 болтами 8 к

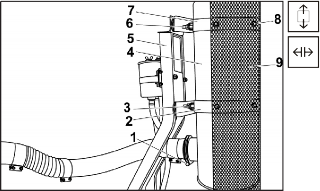

	глушителю выхлопа, включая прокладки и пружинные шайбы.	Рис. 1.286 Глушитель выхлопа установка
