TATRA T815. Снятие и установка зубчатого гидрогенератора двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Гидрогенератор не подает требуемую гидравлическую мощность.

   2. Утечка масла с гидрогенератора.

   3. егерметичность между гидрогенератором и передней крышкой картера двигателя.

б) Технические условия

1. С поверхностей соприкосновения гидрогенератора и передней крышки картера двигателя перед монтажом должны быть удалены остатки уплотняющей замазки.

2. На поверхность соприкосновения гидрогенератора макс. на  85 мм перед монтажом нанести сплошной слой уплотняющей замазки.

3. При монтаже использовать новые пружинные шайбы и прокладки под крепежные гайки гидрогенератора

4. При монтаже использовать новые уплотнения между передней крышкой картера двигателя и промежуточной деталью гидрогенератора.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.






5. Снять кожух шумозащитный нижний -

   передний кожух 1.

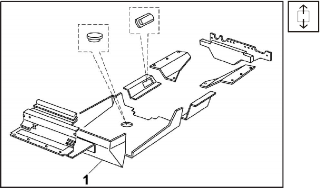

   Рис. 1.287 Kожухи шумозащитные нижние 3

   снятие




6. Отсоединить впускной маслопровод 2 и сливной маслопровод 1.

7. Ослабить и снять гайки 4, включая пружинные шайбы 5 и прокладки 6, с помощью которых гидрогенератор 3 крепится к передней крышке картера двигателя.

8. Снять гидрогенератор 3 с передней крышки картера двигателя.

   Примечание:

   Следить за утечкой масла!

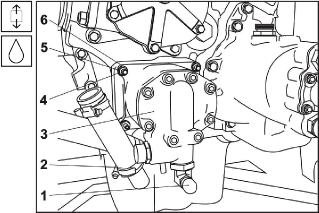

   Рис. 1.288 Крепление гидрогенератора




9. Снять со шпилек 3 промежуточную деталь гидрогенератора 1 и уплотнение 2.

10. Очистить поверхности соприкосновения, проверить демонтированные детали, поврежденные заменить новыми.

Рис. 1 .289 Промежуточная деталь гидрогенератора

г) Порядок установки

1. На шпильки 3 надеть уплотнение 2 и промежуточную деталь гидрогенератора 1.

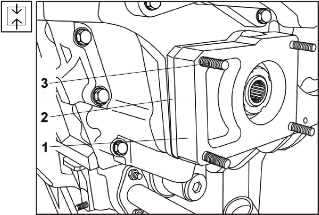

   Рис. 1.290 Промежуточная деталь гидрогенератора









   Рис. 1.291 Крепление гидрогенератора

2. Нанести уплотняющую замазку на поверхность соприкосновения гидрогенератора.

3. Насадить гидрогенератор 3 на шпильки.



4. На шпильки насадить прокладки 6 , пружинные шайбы 5 и гайки 4 и затянуть рукой до упора.

5. Гайки 5 последовательно равномерно затянуть моментом 80 + 40 Нм.

6. Установить впускной маслопровод 2 и сливной маслопровод 1 на гидрогенераторе 3.

7. Накидные гайки маслопровода затянуть моментом 30 + 10 Нм.

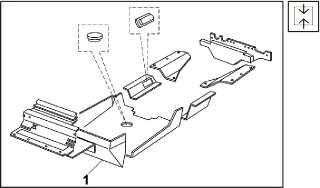

   Рис. 1.292 Kожухи шумозащитные нижние 3

   установка




8. Установить кожух шумозащитный нижний -

   передний кожух 1.




9. Опустить кабину автомобиля в рабочее положение.

10. Запустить двигатель и, поворачивая руль в оба направления во время езды, проверить правильное функционирование блока рулевого управления в целом.

11. Таким образом одновременно удалить воздух из вспомогательной системы рулевого управления.
